Van bướm inox là gì?

Van bướm inox tiếng Anh là Stainless Steel Butterfly Valve, là loại van sử dụng một đĩa van hình tròn hoặc gần hình tròn đặt bên trong đường ống.

Đĩa van được kết nối với trục. Khi trục xoay, đĩa van cũng xoay theo.

Có thể hình dung đơn giản:

Đóng → đĩa van vuông góc với dòng chảy.

Mở → đĩa van xoay gần song song với dòng chảy.

Thông thường, hành trình đóng/mở cơ bản của van là khoảng 90°. Một số model có thể sử dụng tay gạt, hộp số tay quay hoặc bộ điều khiển tự động tùy nhu cầu.

Van bướm inox được lựa chọn nhiều trong các hệ thống yêu cầu:

• Khả năng chống ăn mòn.
• Kích thước gọn.
• Trọng lượng tương đối nhẹ.
• Đóng mở nhanh.
• Dễ lắp đặt.
• Có nhiều kích thước.

Trang sản phẩm hiện có của Vanphukieninox.com cũng thể hiện các dòng van bướm inox tay gạt và van bướm inox tay quay với thân, đĩa bằng inox 304/316 tùy model.

Cấu tạo van bướm inox

Một van bướm inox cơ bản gồm các bộ phận sau.

Thân van

Thân van là phần bao quanh đĩa và là bộ phận kết nối van với đường ống.

Vật liệu thường gặp:

• Inox 304.
• Inox 316.

Tùy thiết kế, thân có thể là dạng wafer, lug hoặc thiết kế mặt bích.

Đĩa van

Đĩa van (Disc) là bộ phận trực tiếp nằm trong dòng lưu chất.

Đĩa được nối với trục và xoay theo góc đóng/mở.

Khi mở hoàn toàn, đĩa nằm gần song song với hướng dòng chảy.

Khi đóng, đĩa xoay về vị trí chắn dòng.

Trục van

Trục truyền mô-men xoắn từ bộ phận điều khiển đến đĩa van.

Tùy model, trục có thể được chế tạo bằng inox hoặc vật liệu khác phù hợp với thiết kế.

Gioăng làm kín

Gioăng hay Seat có nhiệm vụ tạo độ kín giữa đĩa và thân van.

Một số vật liệu thường gặp:

• EPDM.
• PTFE.
• NBR.
• Viton/FKM.

Việc chọn gioăng rất quan trọng vì nó liên quan trực tiếp đến:

nhiệt độ + lưu chất + khả năng tương thích hóa học.

Bộ điều khiển

Van bướm inox có thể sử dụng:

Tay gạt

Phù hợp với các kích thước nhỏ và trung bình.

Tay quay hộp số

Phù hợp với các kích thước lớn hơn, khi mô-men xoắn yêu cầu cao.

Điều khiển khí nén

Dùng trong hệ thống tự động hóa.

Điều khiển điện

Dùng khi cần đóng/mở van từ xa hoặc tích hợp với hệ thống điều khiển.

Nguyên lý hoạt động của van bướm inox

Nguyên lý hoạt động của van bướm khá đơn giản.

Khi tác động vào tay gạt, tay quay hoặc bộ truyền động, mô-men xoắn được truyền đến trục van.

Trục quay → đĩa van quay.

Van đóng

Đĩa van xoay về vị trí gần vuông góc với đường ống.

Dòng lưu chất bị ngăn lại.

Van mở

Đĩa van xoay về vị trí gần song song với đường ống.

Lưu chất có thể đi qua.

Van mở một phần

Đĩa van nằm ở một góc trung gian.

Khi đó tiết diện dòng chảy thay đổi.

Một số dòng van bướm có thể được sử dụng để điều tiết, nhưng khả năng điều tiết thực tế cần căn cứ vào thiết kế và mục đích sử dụng của từng model.

Ưu điểm của van bướm inox

1. Chống ăn mòn tốt

Inox 304 và inox 316 có khả năng chống ăn mòn tốt trong nhiều môi trường phù hợp.

Đây là lý do van bướm inox được sử dụng trong nhiều hệ thống nước, thực phẩm và công nghiệp.

2. Thiết kế nhỏ gọn

So với một số loại van mặt bích truyền thống, van bướm thường có chiều dài kết cấu nhỏ.

Điều này giúp tiết kiệm không gian lắp đặt.

3. Trọng lượng tương đối nhẹ

Đặc biệt ở những kích thước lớn, thiết kế dạng bướm giúp giảm khối lượng so với một số loại van có cấu tạo cồng kềnh hơn.

4. Đóng mở nhanh

Van có hành trình khoảng 90°, vì vậy thao tác đóng mở tương đối nhanh.

5. Dễ lắp đặt

Dòng wafer được kẹp giữa hai mặt bích nên cấu tạo khá thuận tiện khi lắp đặt.

6. Nhiều lựa chọn kích thước

Van bướm inox có nhiều kích thước từ đường ống nhỏ đến đường ống lớn.

Trên Vanphukieninox.com hiện có các model từ khoảng DN50 trở lên trong nhóm van bướm inox, với các sản phẩm tay gạt và tay quay.

Phân loại van bướm inox

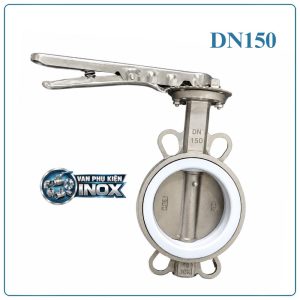

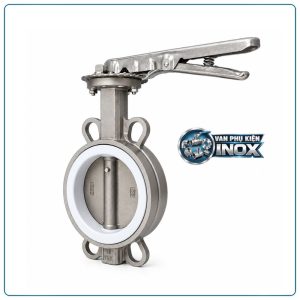

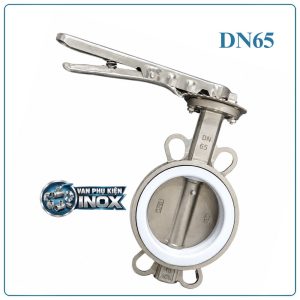

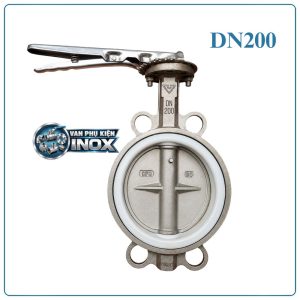

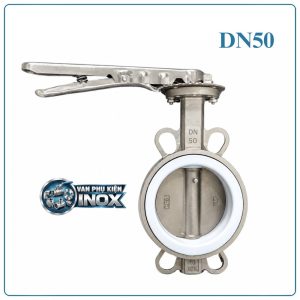

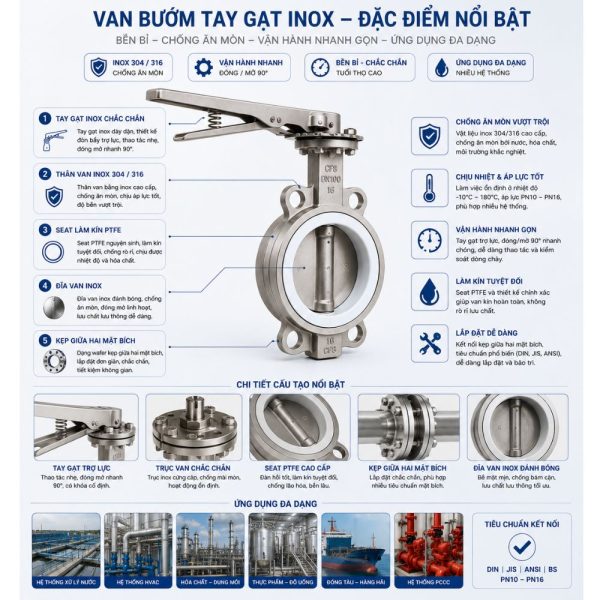

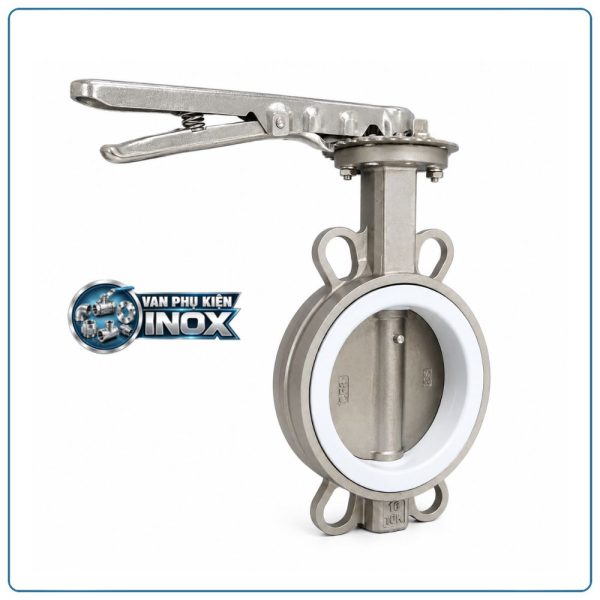

Van bướm inox tay gạt

Van bướm inox tay gạt sử dụng cần gạt để điều khiển đĩa van.

Đây là dòng được sử dụng phổ biến ở các kích thước nhỏ và trung bình.

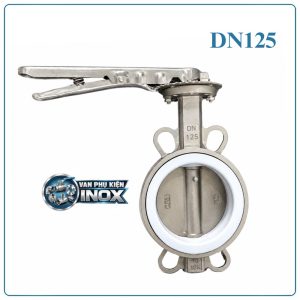

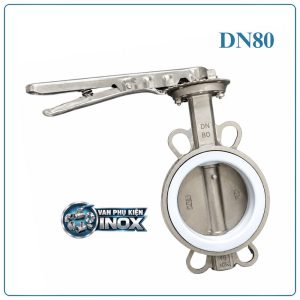

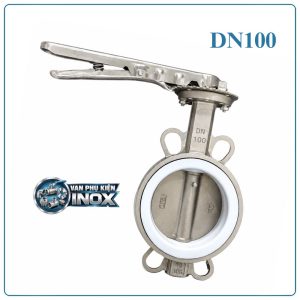

Trên Vanphukieninox.com, dòng tay gạt hiện có các model như DN80, DN100, DN125, DN150 và các kích thước khác tùy danh mục.

Ưu điểm

• Thao tác nhanh.
• Kết cấu đơn giản.
• Không cần hộp số.
• Dễ quan sát trạng thái.
• Phù hợp các hệ thống cần đóng/mở thủ công.

Hạn chế

Ở kích thước lớn, lực vận hành có thể tăng cao. Khi đó nên cân nhắc van bướm inox tay quay hộp số.

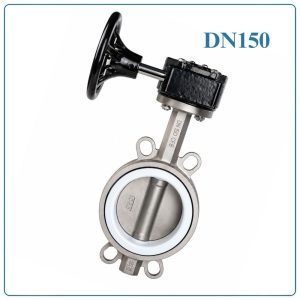

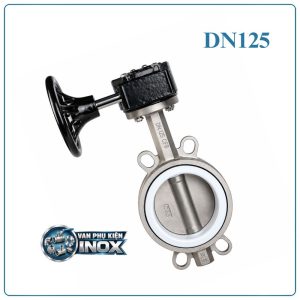

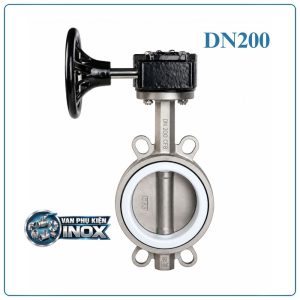

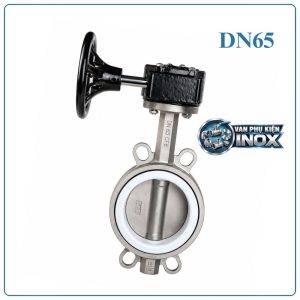

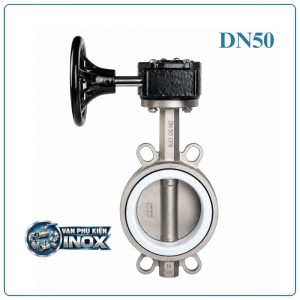

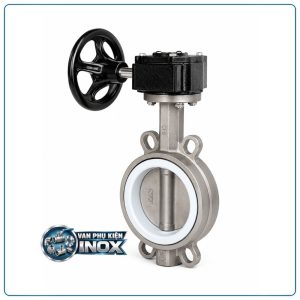

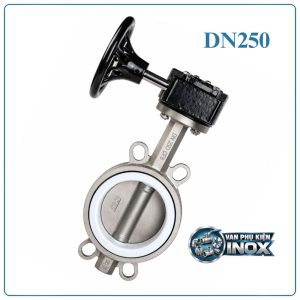

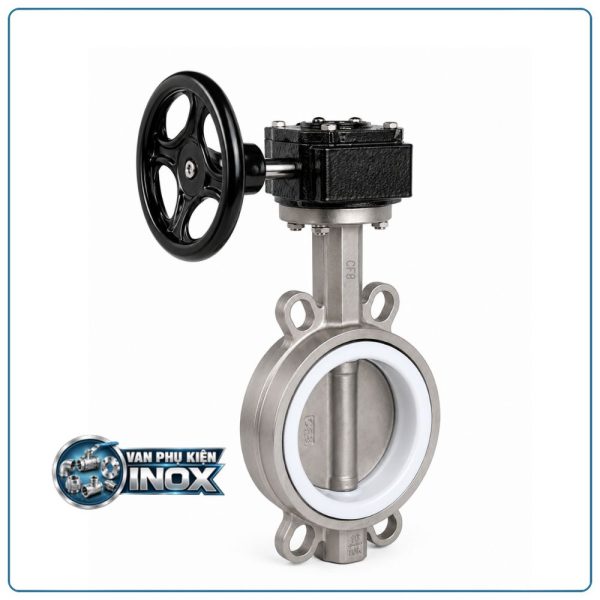

Van bướm inox tay quay

Van bướm inox tay quay sử dụng vô lăng kết hợp hộp số để tạo mô-men xoắn lớn hơn.

Dòng này phù hợp hơn với các kích thước lớn.

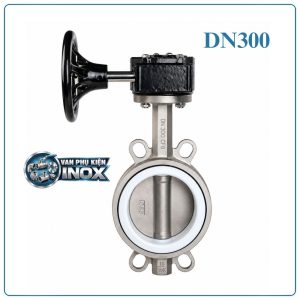

Ví dụ trên Vanphukieninox.com có model:

• DN80.
• DN100.
• DN300.

Các model được công bố với inox 304/316 và áp suất PN10–PN16 tùy loại.

Ưu điểm

• Giảm lực vận hành.
• Thao tác ổn định.
• Phù hợp van kích thước lớn.
• Có thể kiểm soát vị trí đóng/mở thuận tiện.

Van bướm inox mặt bích

Ngoài wafer và lug, một số dòng van bướm có thiết kế kết nối mặt bích.

Ưu điểm:

• Kết nối chắc chắn.
• Phù hợp đường ống lớn.
• Dễ tháo lắp khi bảo trì.
• Có nhiều tiêu chuẩn kết nối.

Các tiêu chuẩn thường gặp tùy model:

• JIS.
• DIN.
• BS.
• ANSI.

Bảng thông số kỹ thuật van bướm inox

Hạng mục	Thông số tham khảo
Tên sản phẩm	Van bướm inox
Tên tiếng Anh	Stainless Steel Butterfly Valve
Vật liệu thân	Inox 304 / Inox 316
Vật liệu đĩa	Inox 304 / Inox 316 tùy model
Vật liệu trục	Inox hoặc vật liệu phù hợp
Gioăng	EPDM / PTFE / NBR / FKM tùy model
Kích thước	DN50 – DN300+ tùy model
Kiểu kết nối	Wafer / Lug / Flanged
Điều khiển	Tay gạt / Tay quay / Khí nén / Điện
Áp suất	PN10 / PN16 hoặc theo model
Nhiệt độ	Theo vật liệu gioăng và thiết kế
Góc vận hành	Khoảng 90°
Lưu chất	Nước, khí, dầu, một số hóa chất phù hợp
Xuất xứ	Tùy thương hiệu/model

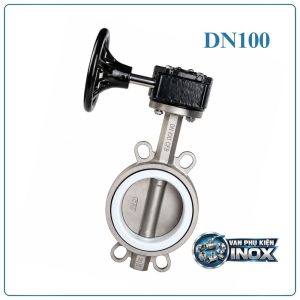

Ví dụ, model van bướm inox tay quay DN100 trên Vanphukieninox.com được công bố với thân và đĩa inox 304/316, gioăng EPDM/PTFE, kết nối mặt bích theo ISO/JIS/ANSI và áp suất 10–16 bar tùy loại.

Bảng kích thước van bướm inox

DN	Inch	Ứng dụng tham khảo
DN50	2″	Đường ống nhỏ
DN65	2 1/2″	Nước, công nghiệp
DN80	3″	Nước, khí, công nghiệp
DN100	4″	Cấp nước, xử lý nước
DN125	5″	Đường ống công nghiệp
DN150	6″	Hệ thống nước, nhà máy
DN200	8″	Đường ống lớn
DN250	10″	Công nghiệp
DN300	12″	Hệ thống lưu lượng lớn

Quy đổi inch ở trên là kích thước danh nghĩa; kích thước thực tế của đường ống và tiêu chuẩn lắp đặt cần được kiểm tra trước khi đặt hàng.

Ứng dụng van bướm inox

Hệ thống cấp nước

Van bướm inox được dùng để đóng/mở và cô lập các tuyến đường ống.

Hệ thống xử lý nước

Ứng dụng trong:

• Nước sạch.
• Nước thải.
• Nước công nghiệp.
• Hệ thống lọc.
• Trạm bơm.

Ngành thực phẩm

Inox được sử dụng rộng rãi trong những hệ thống cần vật liệu chống ăn mòn và yêu cầu vệ sinh phù hợp.

Nếu hệ thống yêu cầu tiêu chuẩn vệ sinh đặc biệt, cần chọn đúng dòng van chuyên dụng.

Ngành hóa chất

Van bướm inox có thể sử dụng với một số hóa chất phù hợp.

Cần kiểm tra cả:

inox + gioăng + nhiệt độ + nồng độ hóa chất.

Hệ thống dầu khí

Một số model van bướm inox có thể được ứng dụng trong hệ thống dầu, khí và các môi trường công nghiệp phù hợp với thông số thiết kế.

Hệ thống khí

Van bướm có thể được sử dụng trong các đường ống khí, tùy loại van và yêu cầu kín của hệ thống.

Cách chọn van bướm inox

Bước 1: Xác định DN

Ví dụ:

Ống DN100 → van DN100.

Không lựa chọn theo đường kính ngoài của ống một cách đơn giản.

Bước 2: Xác định vật liệu

Chọn:

Inox 304

hoặc

Inox 316

dựa vào lưu chất.

Bước 3: Xác định kiểu kết nối

Lựa chọn:

• Wafer.
• Lug.
• Flanged.

Bước 4: Xác định tiêu chuẩn

Ví dụ:

• JIS.
• DIN.
• BS.
• ANSI.

Bước 5: Xác định áp suất

Ví dụ:

PN10

hoặc

PN16

tùy model.

Bước 6: Xác định gioăng

Ví dụ:

EPDM → nhiều hệ thống nước.

PTFE → phù hợp nhiều ứng dụng yêu cầu khả năng chịu hóa chất/nhiệt độ cao hơn, tùy loại.

NBR → thường được dùng cho một số ứng dụng dầu và môi trường phù hợp.

Không nên chọn gioăng chỉ dựa vào tên lưu chất mà bỏ qua nhiệt độ và nồng độ.

Bước 7: Chọn bộ điều khiển

DN nhỏ → tay gạt

DN lớn → tay quay hộp số

Tự động hóa → khí nén/điện

Báo giá van bướm inox

Giá van bướm inox phụ thuộc vào:

• DN.
• Inox 304/316.
• Tay gạt/tay quay.
• Wafer/lug/mặt bích.
• PN10/PN16.
• Gioăng.
• Thương hiệu.
• Xuất xứ.
• Số lượng.

Vì vậy, không nên đặt một mức giá chung cho tất cả sản phẩm.

Để nhận báo giá chính xác, khách hàng nên gửi:

Van bướm inox + DN + inox 304/316 + kiểu kết nối + PN + loại gioăng + số lượng.

Hướng dẫn lắp đặt van bướm inox

Trước khi lắp:

1. Kiểm tra đúng DN.
2. Kiểm tra tiêu chuẩn mặt bích.
3. Kiểm tra khoảng cách giữa hai mặt bích.
4. Đảm bảo đĩa van có đủ không gian để xoay.
5. Làm sạch đường ống.
6. Kiểm tra gioăng.
7. Căn chỉnh hai mặt bích.
8. Siết bulông đều.

Một lưu ý rất quan trọng

Không ép hai mặt bích bằng van nếu đường ống bị lệch.

Điều này có thể gây tải cơ học không cần thiết lên thân van và ảnh hưởng đến khả năng làm kín.

Những lỗi thường gặp khi chọn van bướm inox

Chọn sai DN

Ví dụ đường ống DN100 nhưng đặt nhầm DN80.

Chọn sai tiêu chuẩn mặt bích

Ví dụ hệ thống sử dụng một tiêu chuẩn nhưng lại chọn van theo tiêu chuẩn khác.

Không kiểm tra gioăng

Đây là lỗi khá phổ biến khi sử dụng với hóa chất hoặc nhiệt độ cao.

Chọn tay gạt cho van quá lớn

Ở kích thước lớn, tay quay hộp số thường thuận tiện hơn.

Không kiểm tra áp suất

Không được chỉ nhìn DN mà bỏ qua PN/pressure rating.

Vì sao nên chọn van bướm inox tại Vanphukieninox.com ?

Vanphukieninox.com tập trung vào nhóm sản phẩm van và phụ kiện inox, trong đó có van cổng inox, van bướm inox, van bi inox, van một chiều inox, lọc Y, rọ bơm và mặt bích.

Khách hàng có thể lựa chọn van theo:

• Kích thước DN.
• Inox 304/316.
• Ren hoặc mặt bích.
• JIS10K/PN16/ANSI.
• Ty nổi hoặc ty chìm.
• Tay quay hoặc bộ truyền động tùy model.

Để lựa chọn chính xác, nên gửi cho bộ phận kỹ thuật thông tin:

DN + áp suất + nhiệt độ + lưu chất + kiểu kết nối + tiêu chuẩn + số lượng.
