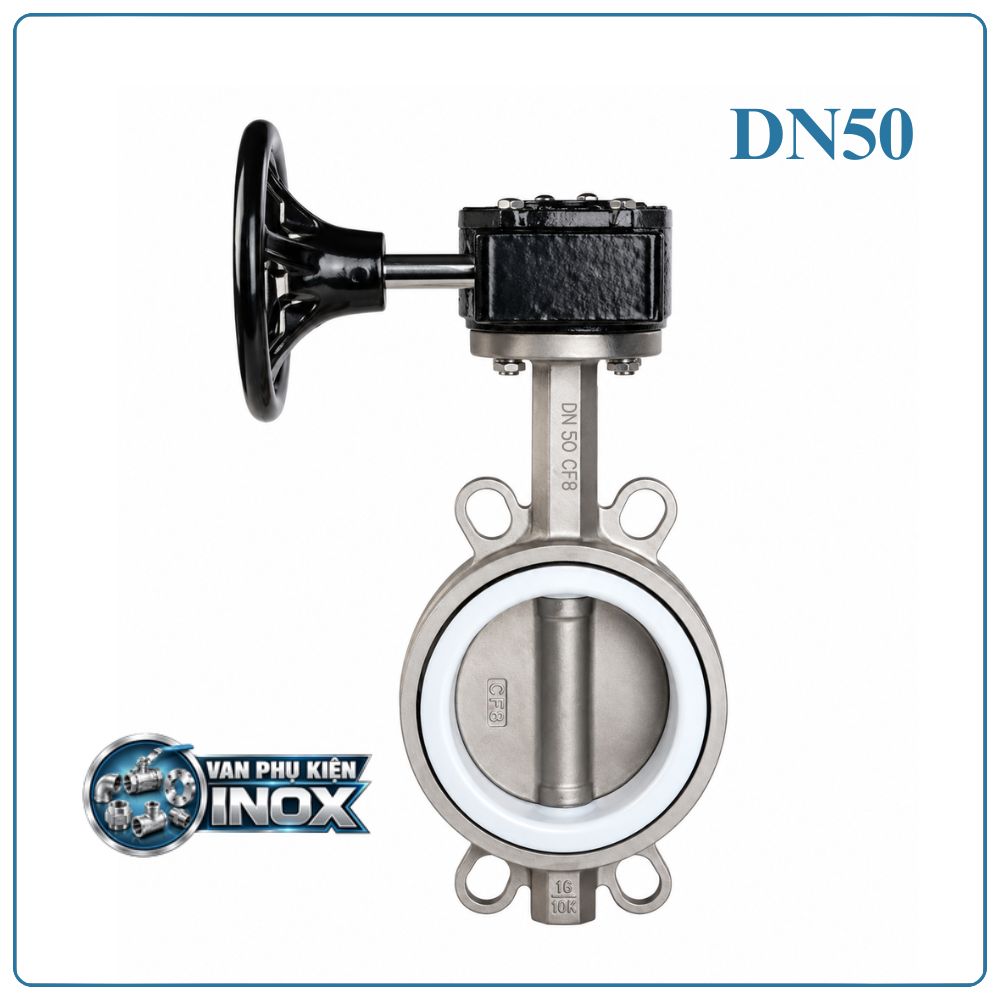

Van Bướm Inox Tay Quay DN50

Van bướm inox tay quay DN50 là gì?

Van bướm inox tay quay DN50 là thiết bị đóng mở dòng chảy được lắp trên đường ống DN50, tương đương 2 inch và đường kính ngoài Φ60mm. Van có thân bằng inox 304, sử dụng đĩa van xoay kết hợp bộ tay quay để kiểm soát lưu chất đi qua đường ống.

Kích thước DN50 khá phổ biến trong các hệ thống đường ống vừa và nhỏ. Nhờ kết cấu gọn, thao tác thủ công đơn giản và khả năng chống ăn mòn tốt, van được sử dụng trong cấp nước, thực phẩm, xử lý nước, HVAC và nhiều hệ thống công nghiệp.

Thông số kỹ thuật van bướm inox DN50

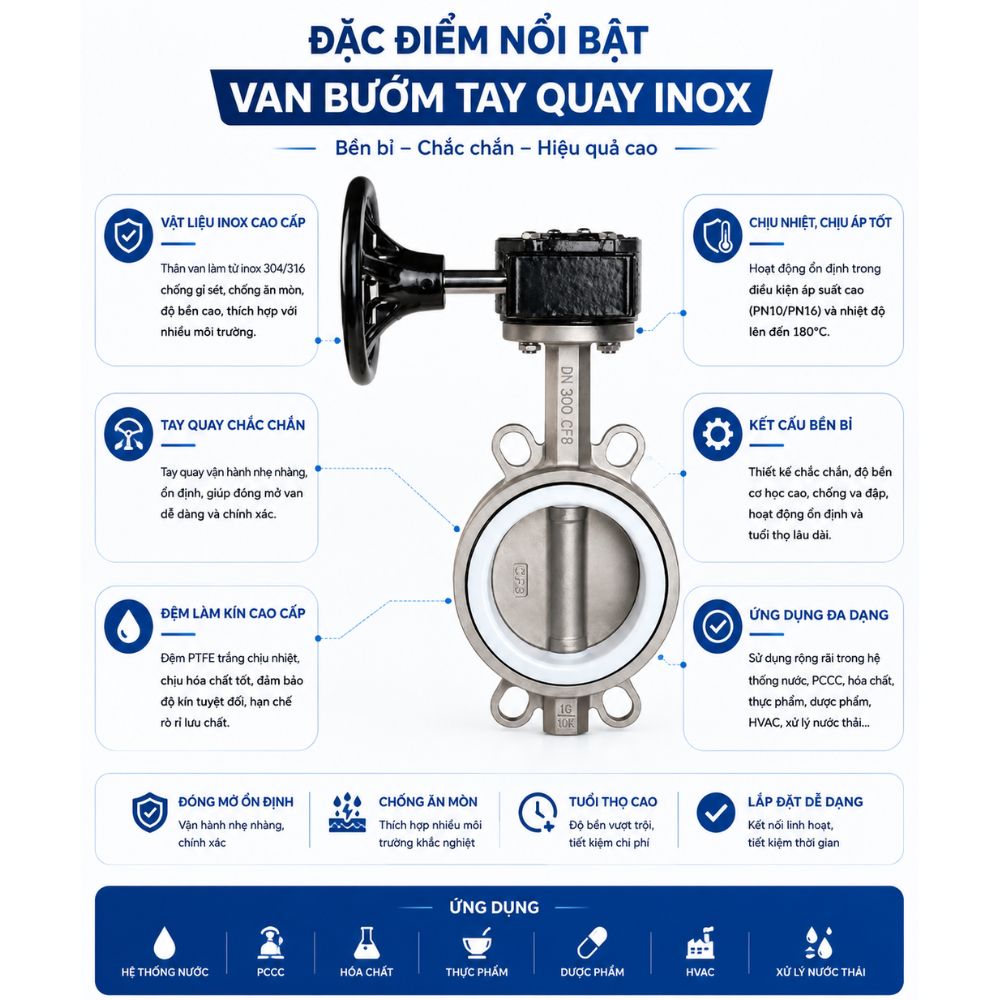

Ưu điểm của van bướm inox tay quay DN50

Van DN50 có kích thước tương đối nhỏ nhưng vẫn đáp ứng tốt nhu cầu đóng ngắt thủ công trong nhiều hệ thống:

• Thân van bằng inox 304 có khả năng chống gỉ tốt.
• Kích thước gọn, thuận tiện bố trí trên đường ống.
• Tay quay giúp người dùng chủ động kiểm soát van.
• Cơ cấu xoay 90° cho thao tác đóng mở nhanh.
• Không cần cấp điện hoặc khí nén.
• Trọng lượng và không gian lắp đặt thấp hơn nhiều loại van khác.
• Có thể sử dụng cho nhiều loại lưu chất tương thích với inox 304.
• Dễ kiểm tra và bảo dưỡng định kỳ.

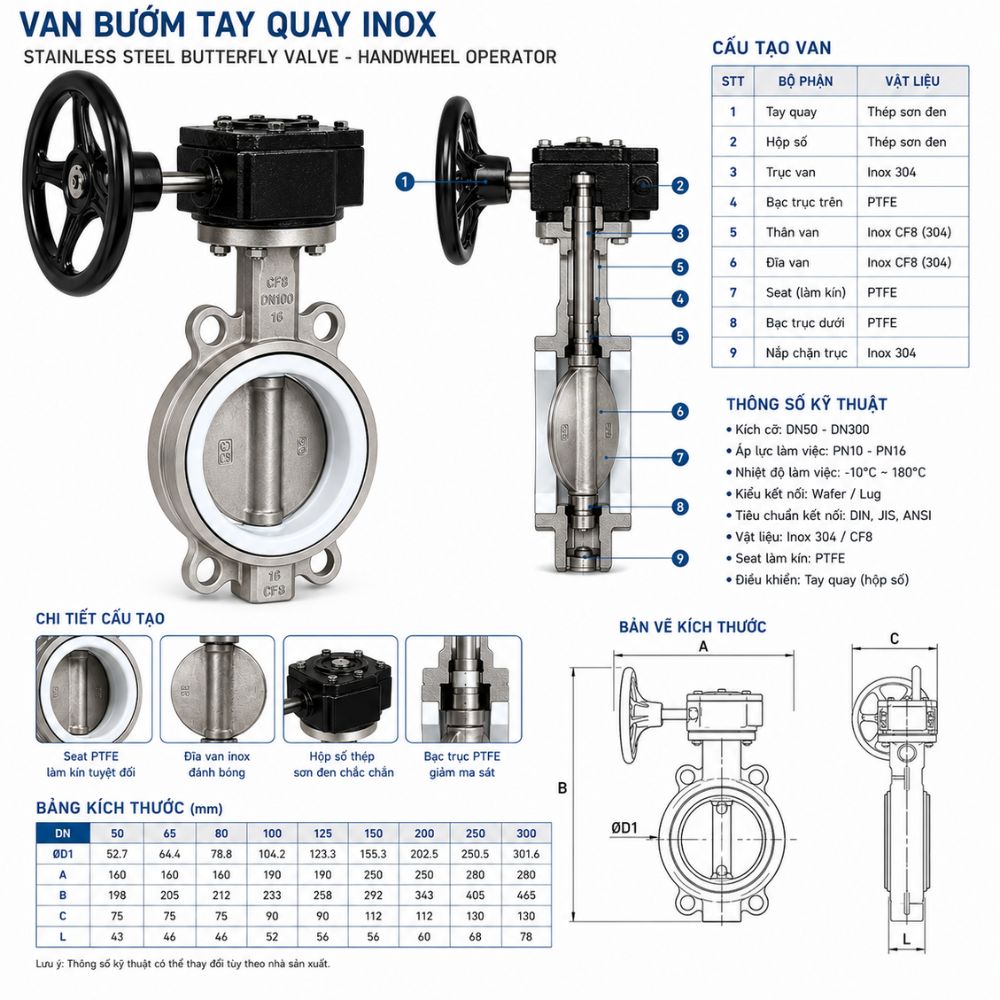

Cấu tạo van bướm inox tay quay DN50

Van bướm inox DN50 được tạo thành từ các bộ phận chính:

• Thân van: Phần vỏ bên ngoài được chế tạo bằng inox 304, có nhiệm vụ giữ các chi tiết bên trong và kết nối với đường ống.
• Đĩa van: Bộ phận dạng tròn nằm giữa thân van, xoay quanh trục để thay đổi tiết diện dòng chảy.
• Trục van: Truyền chuyển động từ cơ cấu tay quay tới đĩa.
• Gioăng làm kín: Tạo độ kín giữa đĩa và thân khi van ở trạng thái đóng.
• Hộp số: Hỗ trợ truyền lực từ tay quay, giúp thao tác ổn định.
• Tay quay: Bộ phận điều khiển bằng tay, dùng để chuyển van giữa các trạng thái đóng, mở.

Nguyên lý hoạt động của van bướm DN50

Van bướm inox tay quay hoạt động bằng cách xoay đĩa van quanh trục.

Khi xoay tay quay theo chiều mở, đĩa van rời khỏi vị trí chắn dòng và dần nằm theo hướng dòng chảy. Lúc này lưu chất có thể đi qua đường ống.

Khi xoay theo chiều ngược lại, đĩa chuyển về vị trí vuông góc với đường ống. Bề mặt đĩa tiếp xúc với gioăng làm kín, ngăn dòng lưu chất đi qua.

Nhờ cơ chế này, van có thể đóng mở nhanh và điều chỉnh góc mở theo yêu cầu vận hành.

Ứng dụng của van bướm inox tay quay DN50

Van DN50 thường xuất hiện trong các tuyến ống có đường kính nhỏ và trung bình:

• Hệ thống cấp nước sạch.
• Đường ống nước sinh hoạt.
• Hệ thống xử lý nước.
• Đường ống nước thải.
• Hệ thống HVAC và điều hòa.
• Nhà máy chế biến thực phẩm.
• Dây chuyền sản xuất đồ uống.
• Hệ thống khí công nghiệp.
• Các đường ống sử dụng lưu chất phù hợp với inox 304.

Cách lắp đặt van bướm inox DN50

Bước 1: Xác định đúng vị trí

Kiểm tra đường ống DN50 – 2 inch – Φ60mm và đảm bảo kiểu kết nối của van tương thích với hệ thống.

Bước 2: Làm sạch đầu ống

Vệ sinh mặt tiếp xúc, loại bỏ bụi bẩn, mạt kim loại và cặn hàn trước khi đưa van vào lắp đặt.

Bước 3: Đặt van vào giữa đường ống

Căn chỉnh thân van đúng tâm. Mở đĩa van nhẹ trong quá trình lắp để tránh cánh van chạm vào thành ống.

Bước 4: Siết các vị trí liên kết

Lắp bulong và siết đều từng bên. Không nên siết quá mạnh tại một điểm vì có thể ảnh hưởng đến thân hoặc gioăng.

Bước 5: Kiểm tra hoạt động

Xoay tay quay để kiểm tra đĩa van đóng mở trơn tru. Sau khi chạy thử hệ thống, kiểm tra lại các vị trí kết nối để đảm bảo không rò rỉ.

Lưu ý khi sử dụng van bướm DN50

Không nên dùng tay quay như một dụng cụ tạo lực cưỡng bức khi van bị kẹt. Nếu thao tác đóng mở có dấu hiệu nặng bất thường, cần kiểm tra đĩa, trục, gioăng và tình trạng bên trong đường ống.

Đối với môi trường có cặn hoặc tạp chất, nên vệ sinh đường ống trước khi vận hành nhằm hạn chế vật thể mắc giữa đĩa và gioăng. Việc kiểm tra định kỳ cũng giúp duy trì khả năng làm kín của van.

Mua van bướm inox tay quay DN50 chính hãng ở đâu?

DTA Việt Nam cung cấp van bướm inox tay quay DN50 inox 304 cho các hệ thống nước, HVAC, thực phẩm, xử lý nước và đường ống công nghiệp.

Sản phẩm được tư vấn theo kích thước, kiểu kết nối, cấp áp lực và vật liệu gioăng để phù hợp với điều kiện vận hành thực tế.
