Rọ bơm inox là gì?

Rọ bơm inox là một dạng van một chiều có tích hợp lưới lọc, được lắp ở đầu ống hút của máy bơm hoặc cuối đường ống hút đặt trong bể, giếng, hồ chứa.

Tên tiếng Anh thường gặp:

Foot Valve / Foot Check Valve / Foot Valve with Strainer

Rọ bơm thực hiện đồng thời hai chức năng:

1. Ngăn dòng chảy ngược

Khi máy bơm dừng, van đóng lại nhằm hạn chế nước trong đường ống chảy ngược về nguồn.

2. Lọc cặn

Lưới rọ giúp giữ lại các loại rác, cặn và vật thể có kích thước lớn hơn khả năng lọc của lưới, hạn chế chúng đi vào đường ống hút và máy bơm.

Có thể hiểu đơn giản:

Nguồn nước → Lưới rọ → Van một chiều → Đường ống hút → Máy bơm

Vì vậy, rọ bơm là một bộ phận quan trọng trong nhiều hệ thống bơm sử dụng đường ống hút từ bể, hồ hoặc nguồn nước.

Rọ bơm inox có tác dụng gì?

Rọ bơm inox có 3 chức năng chính.

1. Giữ nước trong đường ống hút

Khi máy bơm dừng, van trong rọ đóng lại.

Điều này giúp hạn chế nước trong đường ống hút chảy ngược xuống nguồn.

Tùy thiết kế hệ thống và tình trạng kín của toàn bộ đường ống, khả năng giữ nước sẽ ảnh hưởng trực tiếp đến quá trình mồi và khả năng làm việc của máy bơm.

2. Ngăn dòng chảy ngược

Rọ bơm hoạt động tương tự một loại van một chiều.

Khi máy bơm hoạt động:

Dòng nước đi vào → van mở → nước đi qua.

Khi máy bơm dừng:

Dòng nước có xu hướng chảy ngược → van đóng.

Nhờ vậy, rọ bơm giúp hạn chế hiện tượng nước chảy ngược về nguồn.

3. Hạn chế rác và cặn đi vào máy bơm

Phần lưới lọc bao quanh rọ có nhiệm vụ giữ lại:

• Lá cây.
• Rác.
• Cặn.
• Sỏi nhỏ.
• Tạp chất có kích thước phù hợp với thiết kế lưới.

Điều này giúp hạn chế vật thể lạ đi vào đường ống hút và máy bơm.

Tuy nhiên, rọ bơm không phải thiết bị lọc tinh. Kích thước lưới phải được lựa chọn phù hợp với lưu lượng và yêu cầu của hệ thống.

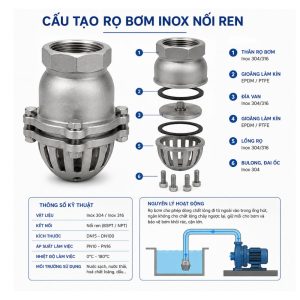

Cấu tạo rọ bơm inox

Một rọ bơm inox thông thường gồm các bộ phận chính:

1. Thân rọ

Thân rọ là bộ phận chính chứa cơ cấu van.

Vật liệu phổ biến:

• Inox 304.
• Inox 316.

Tùy model, các bộ phận khác có thể sử dụng vật liệu khác.

2. Lưới lọc

Lưới lọc được bố trí phía ngoài hoặc tích hợp với thân rọ.

Nhiệm vụ là hạn chế các vật thể rắn đi vào đường ống hút.

Lưới có thể có nhiều kích thước và thiết kế khác nhau.

3. Đĩa van

Đĩa van là bộ phận thực hiện chức năng đóng mở dòng chảy.

Khi bơm hút nước, áp lực tạo ra làm đĩa van mở.

Khi bơm dừng, đĩa van trở về vị trí đóng để hạn chế dòng nước chảy ngược.

4. Trục van

Trục có nhiệm vụ định hướng chuyển động của cơ cấu đóng mở tùy theo thiết kế rọ.

5. Gioăng làm kín

Gioăng giúp tăng khả năng làm kín giữa các bề mặt tiếp xúc.

Tùy model có thể sử dụng:

• EPDM.
• NBR.
• PTFE.
• Vật liệu khác.

Việc lựa chọn gioăng phải dựa trên nhiệt độ và tính chất của lưu chất.

6. Kết nối

Rọ bơm có thể sử dụng:

• Kết nối ren.
• Kết nối mặt bích.

Đối với loại mặt bích, cần kiểm tra đúng tiêu chuẩn trước khi lắp đặt.

Nguyên lý hoạt động của rọ bơm inox

Nguyên lý hoạt động của rọ bơm tương đối đơn giản.

Khi máy bơm hoạt động

Máy bơm tạo áp suất hút.

Nước từ nguồn đi qua lưới rọ.

Lưới giữ lại các vật thể có kích thước lớn hơn khả năng lọc.

Áp lực nước làm cơ cấu van mở.

Dòng nước tiếp tục đi vào đường ống hút và máy bơm.

Quá trình:

Nguồn nước → Lưới lọc → Đĩa van mở → Ống hút → Máy bơm

Khi máy bơm dừng

Khi máy bơm dừng, áp suất hút không còn.

Nước trong đường ống có xu hướng chảy ngược về nguồn.

Đĩa van đóng lại.

Nhờ đó, rọ bơm giúp hạn chế lượng nước chảy ngược và hỗ trợ duy trì nước trong đường ống hút.

Phân loại rọ bơm inox

Rọ bơm inox nối ren

Rọ bơm inox nối ren thường được sử dụng cho các đường ống có kích thước nhỏ và vừa.

Các kích thước phổ biến:

• DN15.
• DN20.
• DN25.
• DN32.
• DN40.
• DN50.

Một số loại có thể sử dụng các tiêu chuẩn ren như:

• BSP.
• BSPT.
• NPT.

Khi lựa chọn cần xác định chính xác tiêu chuẩn ren.

Ví dụ:

Ren NPT không nên mặc định lắp trực tiếp với ren BSP/BSPT.

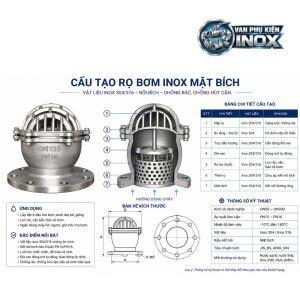

Rọ bơm inox mặt bích

Rọ bơm inox mặt bích thường được sử dụng cho đường ống có kích thước lớn.

Một số tiêu chuẩn có thể gặp:

• JIS.
• DIN.
• ANSI.
• BS.

Ví dụ:

• JIS 10K.
• DIN PN16.
• ANSI 150.

Khi mua rọ bơm mặt bích cần kiểm tra:

DN + tiêu chuẩn mặt bích + số lỗ + PCD + đường kính lỗ + kích thước mặt bích.

Không nên chỉ dựa vào DN.

Các kích thước rọ bơm inox phổ biến

Rọ bơm inox có nhiều kích thước tùy model.

Kích thước	Inch	Ứng dụng tham khảo

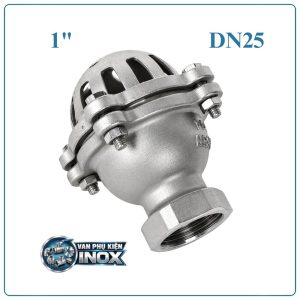

DN25	1″	Bơm nhỏ

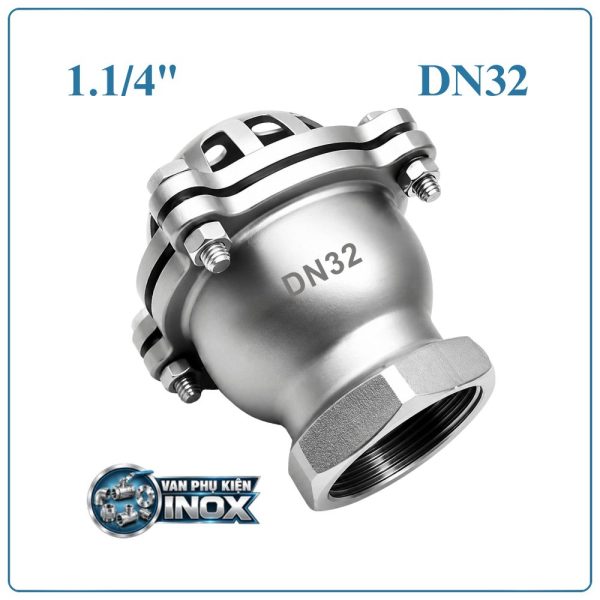

DN32	1 1/4″	Đường ống nhỏ

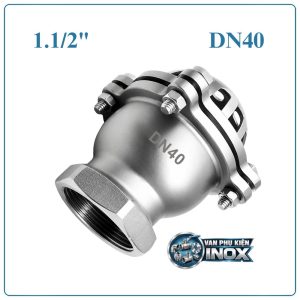

DN40	1 1/2″	Bơm nước

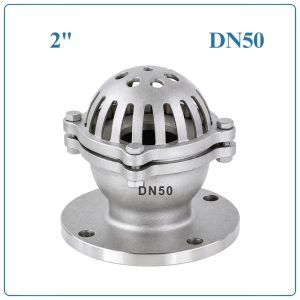

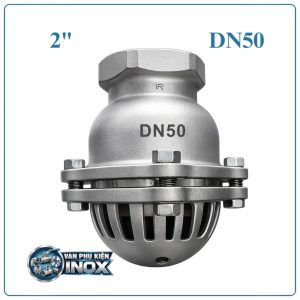

DN50	2″	Hệ thống nước

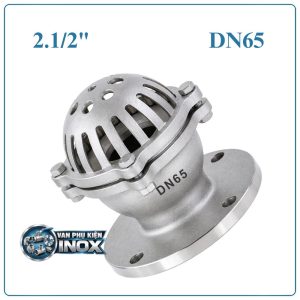

DN65	2 1/2″	Công nghiệp

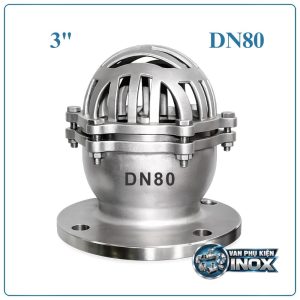

DN80	3″	Công nghiệp

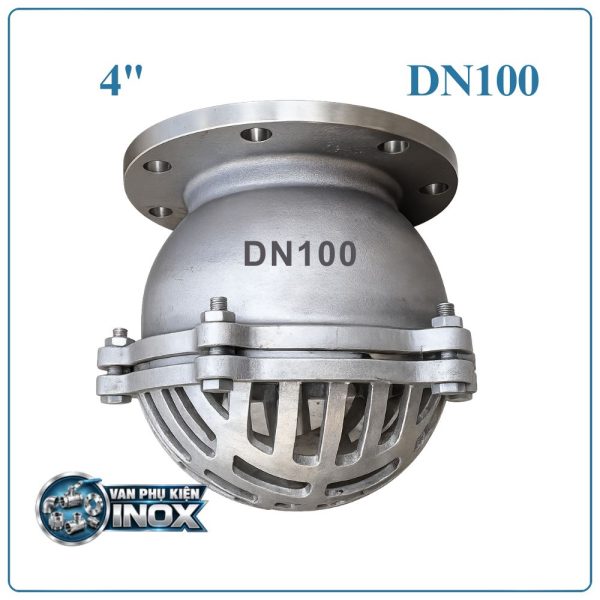

DN100	4″	Trạm bơm

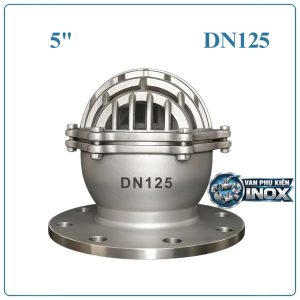

DN125	5″	Đường ống lớn

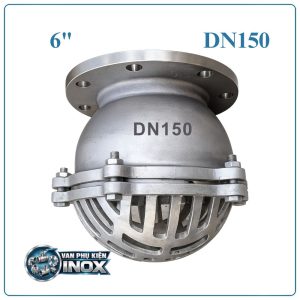

DN150	6″	Trạm bơm

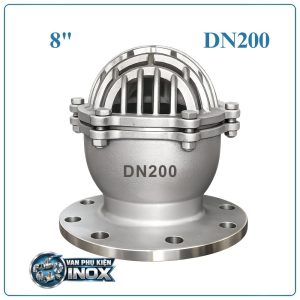

DN200	8″	Hệ thống lớn

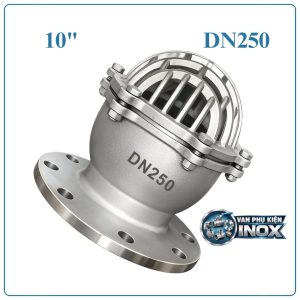

DN250	10″	Đường ống lớn

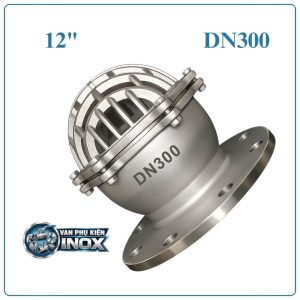

DN300	12″	Hệ thống lưu lượng lớn

Kích thước thực tế của từng sản phẩm cần kiểm tra theo catalogue và bản vẽ kỹ thuật.

Thông số kỹ thuật rọ bơm inox

Thông số	Giá trị tham khảo
Tên sản phẩm	Rọ bơm inox
Tên khác	Rọ hút inox, van chân inox
Tên tiếng Anh	Foot Valve / Foot Check Valve
Vật liệu	Inox 304 / 316
Kiểu van	Van một chiều tích hợp lưới
Kết nối	Ren / mặt bích
Kích thước	DN25 – DN300+ tùy model
Tiêu chuẩn	JIS / DIN / ANSI / BS tùy model
Áp suất	Theo từng model
Lưới	Inox
Gioăng	EPDM / NBR / PTFE tùy model
Chức năng	Giữ nước, ngăn dòng ngược, lọc cặn
Môi trường	Nước và lưu chất phù hợp

Thông số áp suất, nhiệt độ và vật liệu cụ thể phải căn cứ catalogue của từng model.

Cách lắp rọ bơm inox đúng kỹ thuật

Bước 1: Kiểm tra kích thước

Đảm bảo rọ phù hợp với đường kính ống hút.

Bước 2: Kiểm tra chiều dòng chảy

Rọ phải cho phép nước đi từ nguồn vào đường ống hút.

Bước 3: Làm sạch đường ống

Loại bỏ:

• Cặn hàn.
• Mạt kim loại.
• Rác.
• Đất cát.

Bước 4: Lắp rọ

Kết nối ren hoặc mặt bích đúng tiêu chuẩn.

Bước 5: Kiểm tra độ kín

Kiểm tra các mối nối và gioăng.

Bước 6: Kiểm tra lưới

Đảm bảo lưới không bị móp, biến dạng hoặc tắc nghẽn.

Những lỗi thường gặp khi lắp rọ bơm inox

1. Lắp sai chiều

Khi lắp ngược, van không hoạt động đúng.

2. Chọn rọ quá nhỏ

Có thể làm tăng vận tốc dòng chảy qua lưới và gây tổn thất áp suất.

3. Lưới quá nhỏ

Dễ bị tắc.

4. Đặt quá sát đáy bể

Có thể hút nhiều bùn và cặn.

5. Không vệ sinh rọ

Cặn bám lâu ngày làm giảm diện tích thông dòng.

6. Không kiểm tra độ kín

Không khí lọt vào đường ống hút có thể ảnh hưởng đến quá trình mồi và khả năng làm việc của bơm.

7. Chọn sai tiêu chuẩn ren

BSP/BSPT/NPT cần được xác định chính xác.

Bảo trì rọ bơm inox

Rọ bơm làm việc trực tiếp trong nguồn nước nên có thể tích tụ:

• Bùn.
• Cát.
• Rong rêu.
• Lá cây.
• Rác.
• Cặn.

Do đó cần kiểm tra định kỳ.

Dấu hiệu rọ bơm bị tắc

• Máy bơm hút yếu.
• Lưu lượng giảm.
• Áp suất đầu ra thấp.
• Máy bơm hoạt động không ổn định.
• Có tiếng ồn bất thường.
• Chênh lệch áp suất tăng.
• Thời gian mồi bơm kéo dài.

Khi phát hiện các dấu hiệu trên, nên kiểm tra lưới rọ trước khi kết luận máy bơm bị hỏng.

Giá rọ bơm inox bao nhiêu?

Giá rọ bơm inox phụ thuộc vào:

• Inox 304 hay 316.
• Kích thước DN.
• Kiểu kết nối.
• Tiêu chuẩn.
• Áp suất.
• Kích thước lưới.
• Thương hiệu.
• Xuất xứ.
• Số lượng mua.

Ví dụ:

Rọ bơm inox DN50 ren sẽ có mức giá khác với rọ bơm inox DN150 mặt bích.

Tương tự, rọ inox 316 thường có chi phí khác inox 304 do vật liệu và cấu hình sản phẩm.

Cách chọn rọ bơm inox phù hợp

Trước khi mua, nên xác định ít nhất 8 yếu tố:

1. Đường kính ống hút

DN25, DN40, DN50, DN80, DN100…

2. Lưu lượng máy bơm

Không nên chọn chỉ dựa vào DN.

3. Vật liệu

Inox 304 hoặc inox 316.

4. Môi chất

Nước, hóa chất hoặc môi trường khác.

5. Áp suất

Chọn theo yêu cầu hệ thống và catalogue.

6. Kiểu kết nối

Ren hoặc mặt bích.

7. Kích thước lưới

Cần cân bằng giữa khả năng lọc và tổn thất áp suất.

8. Vị trí lắp

Kiểm tra mực nước, đáy bể, lượng cặn và khả năng bảo trì.

Ứng dụng của rọ bơm inox

Hệ thống cấp nước

Rọ bơm giúp hạn chế nước chảy ngược khi bơm dừng.

Hệ thống bơm bể chứa

Được lắp tại đầu ống hút trong bể.

Trạm bơm

Rọ bơm được sử dụng trong các hệ thống hút nước từ bể hoặc nguồn chứa.

Hệ thống xử lý nước

Có thể sử dụng trong các công đoạn bơm và tuần hoàn nước.

Hệ thống tưới

Rọ giúp hạn chế rác và cặn đi vào đường ống hút.

Công nghiệp

Có thể sử dụng cho các hệ thống bơm có môi trường phù hợp với vật liệu inox.

Thực phẩm

Inox 304/316 có thể được lựa chọn tùy yêu cầu vật liệu và vệ sinh của dây chuyền.

Hóa chất

Chỉ sử dụng khi đã kiểm tra tính tương thích của vật liệu với hóa chất cụ thể.

Ưu điểm của rọ bơm inox

Khả năng chống ăn mòn tốt

Đặc biệt với các dòng inox 304 và 316 trong môi trường phù hợp.

Độ bền cao

Thân inox có độ bền cơ học tốt.

Kết hợp nhiều chức năng

Một thiết bị có thể đảm nhiệm:

lọc cặn + chống dòng ngược + hỗ trợ giữ nước đường ống hút.

Dễ vệ sinh

Lưới có thể tháo ra kiểm tra tùy thiết kế.

Nhiều kích thước

Từ đường ống nhỏ đến hệ thống công nghiệp lớn.

Nhiều kiểu kết nối

Ren và mặt bích.

Câu hỏi thường gặp về rọ bơm inox

Rọ bơm inox là gì?

Rọ bơm inox là thiết bị được lắp ở đầu ống hút của máy bơm, có chức năng hạn chế dòng nước chảy ngược và giữ lại các tạp chất nhờ lưới lọc.

Rọ bơm inox còn gọi là gì?

Rọ bơm inox còn được gọi là rọ hút inox, van chân inox, van rọ inox, foot valve inox.

Rọ bơm inox có tác dụng gì?

Rọ bơm có tác dụng giữ nước trong đường ống hút, hạn chế dòng chảy ngược và ngăn rác, cặn đi vào máy bơm.

Rọ bơm inox 304 có tốt không?

Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường và là lựa chọn phổ biến cho các hệ thống nước.

Rọ bơm inox 316 dùng khi nào?

Inox 316 thường được lựa chọn khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn hoặc có yêu cầu cụ thể về vật liệu.

Rọ bơm inox có những loại nào?

Có thể phân loại theo vật liệu, kích thước và kết nối, phổ biến như rọ inox 304, rọ inox 316, rọ nối ren và rọ mặt bích.

Rọ bơm inox có loại mặt bích không?

Có. Rọ bơm inox mặt bích thường được sử dụng cho các đường ống có kích thước lớn và có nhiều tiêu chuẩn kết nối tùy model.

Rọ bơm inox có loại nối ren không?

Có. Rọ bơm inox nối ren thường được sử dụng cho đường ống nhỏ và vừa.

Rọ bơm inox DN50 là bao nhiêu inch?

DN50 tương đương kích thước danh nghĩa khoảng 2 inch.

Rọ bơm inox DN100 là bao nhiêu inch?

DN100 tương đương kích thước danh nghĩa khoảng 4 inch.

Rọ bơm inox có cần vệ sinh không?

Có. Lưới lọc có thể bị bám cặn, rác và bùn theo thời gian. Cần kiểm tra và vệ sinh định kỳ để duy trì lưu lượng.

Rọ bơm inox có thay thế được van một chiều không?

Rọ bơm có tích hợp cơ cấu van một chiều nên có chức năng chống dòng ngược tại đầu hút. Tuy nhiên, nó không phải lựa chọn thay thế cho mọi vị trí mà một van một chiều trên đường ống có thể được sử dụng.

Rọ bơm inox nên lắp ở đâu?

Thông thường rọ được lắp ở cuối đường ống hút, phía trong nguồn nước hoặc bể chứa. Vị trí cụ thể phải phù hợp với thiết kế hệ thống.
