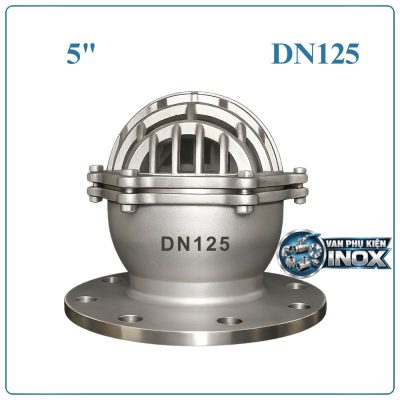

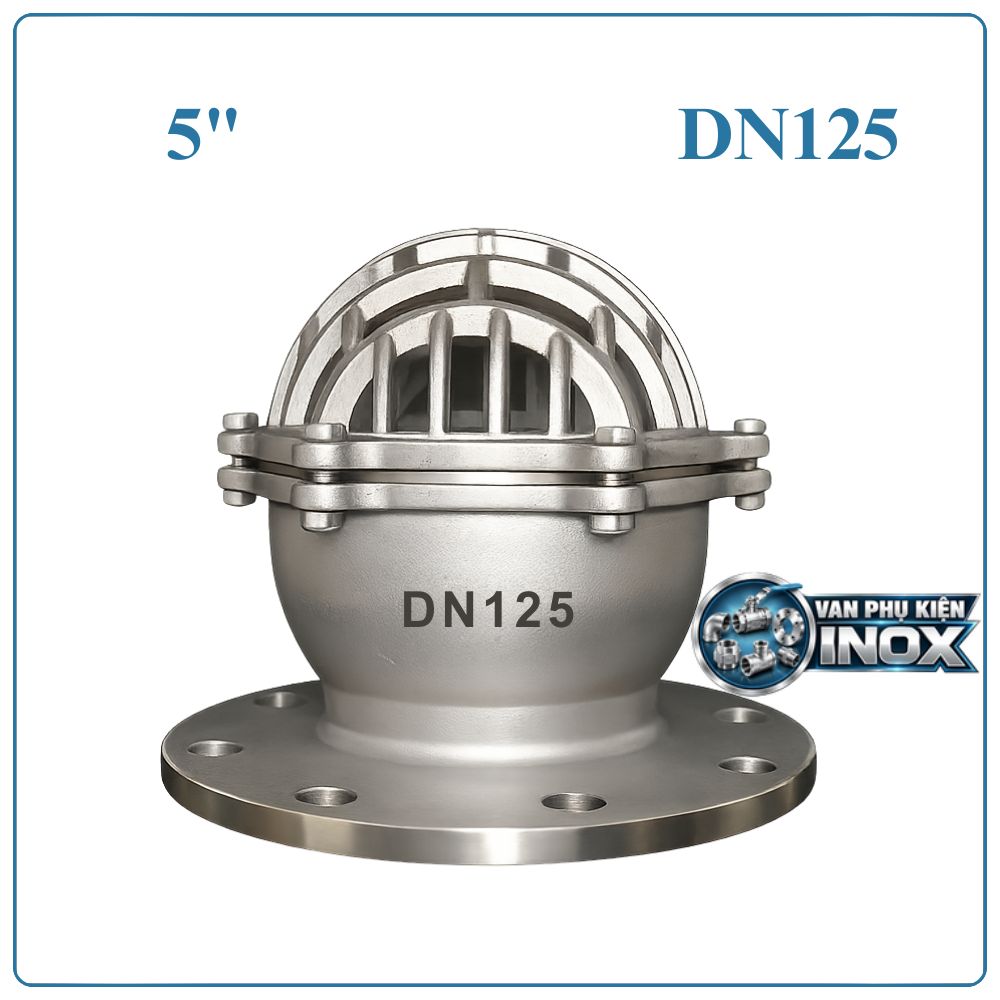

Rọ Bơm Inox DN125

Rọ bơm inox DN125 là gì?

Rọ bơm inox DN125 là thiết bị lắp tại đầu hút của máy bơm, có nhiệm vụ lọc tạp chất và giữ nước trong đường ống hút khi máy bơm ngừng hoạt động. Rọ có kích thước DN125 tương đương 5 inch, phi 140 mm, phù hợp cho các hệ thống đường ống có lưu lượng lớn.

Thông số kỹ thuật rọ bơm inox DN125

Tiêu chí	Thông số kỹ thuật
Tên sản phẩm	Rọ bơm inox DN125
Kích thước danh nghĩa	DN125
Kích thước tương đương	5 inch
Đường kính ống tham khảo	Ø140 mm
Vật liệu thân	Inox 304
Vật liệu lưới lọc	Inox 304
Kiểu kết nối	Mặt bích
Kiểu van	Van một chiều kết hợp lưới lọc
Môi chất	Nước và chất lỏng tương thích với inox 304
Nhiệt độ làm việc	0°C đến 100°C
Áp suất làm việc	PN10 hoặc PN16
Chức năng	Lọc tạp chất, giữ nước mồi và hạn chế dòng chảy ngược
Tiêu chuẩn kết nối	JIS, DIN, BS hoặc tiêu chuẩn tương ứng
Xuất xứ	Việt Nam, Trung Quốc, Đài Loan… tùy sản phẩm

Lưu ý: DN125 là kích thước danh nghĩa của đường ống. Đường kính ngoài thực tế Ø140 mm được áp dụng phổ biến với một số hệ thống ống thép, nhưng cần kiểm tra theo tiêu chuẩn đường ống trước khi lựa chọn mặt bích.

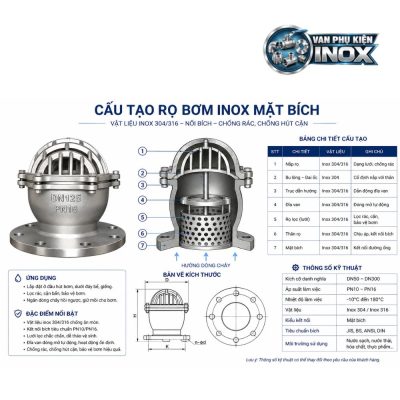

Cấu tạo rọ bơm inox DN125

Rọ bơm inox mặt bích DN125 có cấu trúc dạng lồng lọc kết hợp cơ cấu van một chiều. Mỗi bộ phận đảm nhận một chức năng riêng để đảm bảo dòng chất lỏng đi vào máy bơm sạch và ổn định.

3.1. Thân rọ inox 304

Thân rọ được chế tạo từ inox 304, tạo thành kết cấu chịu lực chính của thiết bị. Bề mặt inox có khả năng chống gỉ tốt, thuận lợi khi sử dụng trong bể nước, hồ chứa và môi trường có độ ẩm cao.

Đối với hệ thống công nghiệp, thân rọ cần có độ chắc chắn để chịu được tác động cơ học trong quá trình hút nước và bảo trì.

3.2. Lưới chắn rác

Phần lưới bao quanh rọ tạo thành vùng lọc với diện tích tương đối lớn. Nước có thể đi qua lưới từ nhiều phía trong khi các vật thể lớn bị giữ lại bên ngoài.

Thiết kế này đặc biệt hữu ích với nguồn nước có lá cây, rác hoặc cặn lơ lửng.

3.3. Cụm van một chiều

Cụm van được bố trí phía trên phần lọc. Van cho phép nước đi theo hướng từ nguồn vào máy bơm và hạn chế dòng chảy theo chiều ngược lại.

3.4. Đĩa đóng van

Đĩa van chuyển động theo chênh lệch áp suất. Khi máy bơm tạo lực hút, đĩa được nâng lên để mở dòng. Khi máy bơm ngừng, đĩa trở về vị trí đóng.

3.5. Trục dẫn hướng

Trục giúp đĩa van chuyển động đúng phương, hạn chế hiện tượng lệch đĩa trong quá trình đóng mở liên tục.

3.6. Gioăng kín

Gioăng được bố trí tại các vị trí ghép nối nhằm hạn chế rò nước và lọt khí. Đây là chi tiết cần kiểm tra khi bảo trì định kỳ.

3.7. Mặt bích kết nối

Rọ bơm DN125 thường được kết nối với đường ống thông qua mặt bích. Kiểu kết nối này tạo liên kết chắc chắn, thuận tiện tháo rọ khi cần vệ sinh hoặc sửa chữa.

Nguyên lý làm việc của rọ bơm inox DN125

Khi máy bơm khởi động, áp suất ở phía hút giảm xuống. Sự chênh lệch áp suất giữa nguồn nước và đường ống làm cơ cấu van mở.

Nước từ bể hoặc hồ chứa tiến vào rọ qua hệ thống lưới inox. Các loại rác, cặn và vật thể có kích thước lớn bị giữ lại ở phía ngoài. Phần nước đi qua lưới tiếp tục chảy vào đường ống hút.

Khi máy bơm hoạt động liên tục, van được duy trì ở trạng thái mở nhờ dòng chảy.

Khi máy bơm dừng, chiều chuyển động của nước có xu hướng đảo ngược. Lúc này đĩa van đóng xuống, tạo thành lớp ngăn dòng, hạn chế lượng nước trong đường ống quay trở lại bể.

Cơ chế này giúp đường ống hút duy trì trạng thái có nước và giảm thời gian mồi lại máy bơm trong lần khởi động tiếp theo.

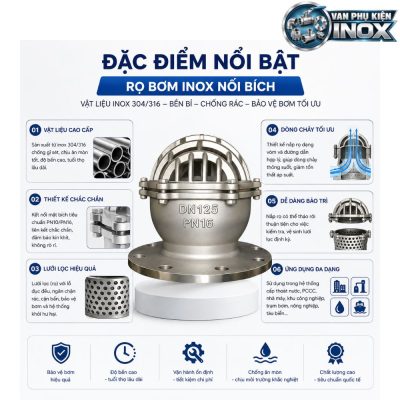

Ưu điểm của rọ bơm inox DN125

Diện tích lọc lớn

So với các kích thước nhỏ hơn, DN125 có kích thước lớn và có thể đáp ứng các hệ thống yêu cầu lưu lượng hút cao. Diện tích lưới phù hợp giúp giảm nguy cơ dòng nước bị hạn chế khi vận hành.

Kết cấu inox 304

Inox 304 cho bề mặt sáng, khả năng chống gỉ tốt và phù hợp với các hệ thống sử dụng nước. Vật liệu này cũng thuận tiện cho công tác vệ sinh.

Hạn chế tạp chất đi vào máy bơm

Lưới lọc đóng vai trò như lớp bảo vệ đầu tiên trước khi nước đi vào đường ống hút, giúp hạn chế rác và vật thể lớn ảnh hưởng đến máy bơm.

Duy trì cột nước trong đường hút

Van một chiều giúp hạn chế hiện tượng tụt nước sau khi bơm dừng, đặc biệt hữu ích với các hệ thống có đường ống hút dài.

Kết nối mặt bích chắc chắn

Mặt bích tạo liên kết ổn định giữa rọ và đường ống, phù hợp với các hệ thống công nghiệp có đường kính lớn.

Dễ bảo dưỡng

Khi cần vệ sinh lưới hoặc kiểm tra cơ cấu van, người vận hành có thể tháo kết nối mặt bích để đưa thiết bị ra khỏi đường ống.

Ứng dụng rọ bơm inox DN125

Hệ thống cấp nước quy mô lớn

Rọ DN125 được sử dụng tại các trạm bơm, bể chứa và hệ thống cấp nước có đường ống hút lớn.

Trạm bơm nước

Thiết bị được lắp ở cuối đường ống hút để ngăn vật thể lạ đi vào máy bơm và hạn chế hiện tượng tụt nước sau khi bơm dừng.

Hệ thống PCCC

Trong các hệ thống chữa cháy sử dụng bể chứa, rọ bơm có thể được bố trí tại đường hút của máy bơm khi đáp ứng yêu cầu kỹ thuật của thiết kế PCCC.

Nhà máy xử lý nước

Rọ DN125 phù hợp với các tuyến hút nước có lưu lượng lớn tại trạm xử lý, trạm bơm cấp nước và hệ thống tuần hoàn.

Hệ thống tuần hoàn nước công nghiệp

Sản phẩm có thể được sử dụng trong các tuyến bơm tuần hoàn, cấp nước làm mát và các hệ thống sử dụng nước công nghiệp phù hợp.

Hệ thống tưới tiêu

DN125 đáp ứng tốt các tuyến hút của máy bơm tưới có lưu lượng lớn, đặc biệt tại hồ chứa và trạm bơm nông nghiệp.

Hướng dẫn lắp đặt rọ bơm inox DN125

Bước 1: Kiểm tra đường ống

Xác định đường kính danh nghĩa của tuyến hút và kiểm tra mặt bích trên đường ống có phù hợp với rọ DN125 hay không.

Bước 2: Kiểm tra rọ trước khi lắp

Kiểm tra lưới lọc, đĩa van, trục van, gioăng và mặt bích. Loại bỏ bụi bẩn hoặc vật thể mắc trong rọ trước khi đưa vào hệ thống.

Bước 3: Chuẩn bị mặt bích

Làm sạch hai bề mặt mặt bích. Đặt gioăng đúng tâm để tránh tình trạng lệch gioăng gây rò rỉ.

Bước 4: Lắp rọ vào đường ống

Đưa mặt bích của rọ vào đúng vị trí, căn chỉnh lỗ bulông và siết bulông đều. Không nên siết lệch một phía vì có thể làm biến dạng gioăng.

Bước 5: Đưa đầu rọ xuống nguồn nước

Đầu lọc cần được đặt ngập đủ sâu trong nguồn nước. Khoảng cách với đáy bể phải đảm bảo để rọ không hút trực tiếp bùn và cặn lắng.

Bước 6: Kiểm tra toàn bộ tuyến hút

Kiểm tra các mối nối, mặt bích và van trên đường hút. Đảm bảo hệ thống không bị lọt khí.

Bước 7: Chạy thử

Khởi động máy bơm và theo dõi lưu lượng, áp suất, độ rung, tiếng ồn cũng như khả năng duy trì nước trong đường hút sau khi máy dừng.

Lưu ý khi sử dụng rọ bơm inox DN125

• Không để rọ hoạt động trong tình trạng không ngập nước.
• Không đặt lưới lọc sát đáy bể.
• Tránh để rác lớn bám kín toàn bộ bề mặt lưới.
• Kiểm tra lưới lọc khi lưu lượng hút giảm.
• Vệ sinh rọ định kỳ tùy theo chất lượng nguồn nước.
• Kiểm tra đĩa van nếu đường ống thường xuyên bị mất nước.
• Kiểm tra gioăng khi phát hiện rò rỉ tại mặt bích.
• Không tự ý sử dụng rọ vượt quá cấp áp suất thiết kế.
• Đảm bảo mặt bích của rọ và đường ống đồng bộ về tiêu chuẩn.
• Không dùng dụng cụ tác động mạnh trực tiếp lên lưới lọc.
• Trước khi tháo rọ phải dừng máy bơm và xả áp hệ thống.
• Với nguồn nước nhiều bùn hoặc rác, cần bố trí phương án lọc sơ bộ phù hợp.

Cách lựa chọn rọ bơm inox DN125

Chọn đúng kích thước

Nếu tuyến ống sử dụng DN125, rọ bơm cần có kích thước tương ứng để đảm bảo khả năng kết nối và lưu thông chất lỏng.

DN125 thường được quy đổi:

DN125 = 5 inch = Ø140 mm

Xác định kiểu kết nối

Với rọ DN125, kiểu mặt bích thường được sử dụng trong các hệ thống đường ống có kích thước lớn. Cần xác định tiêu chuẩn mặt bích trước khi đặt mua.

Xác định lưu lượng máy bơm

Không nên chỉ căn cứ vào kích thước đường ống. Cần đối chiếu lưu lượng hút thực tế của máy bơm để đảm bảo diện tích lưới lọc đáp ứng được nhu cầu vận hành.

Kiểm tra áp suất

Rọ cần có cấp áp suất phù hợp với hệ thống. Các cấp PN10 và PN16 là những mức thường gặp, nhưng phải dựa trên thông số thực tế của sản phẩm.

Kiểm tra nhiệt độ

Đối với hệ thống nước thông thường, dải nhiệt độ tham khảo có thể từ 0°C đến 100°C. Nếu điều kiện làm việc đặc biệt, cần kiểm tra riêng vật liệu gioăng và giới hạn nhiệt độ của thiết bị.

Chọn kích thước mắt lưới

Nguồn nước càng nhiều rác thì càng cần chú ý đến diện tích lọc. Không nên lựa chọn mắt lưới quá nhỏ nếu không có kế hoạch vệ sinh thường xuyên.

Câu hỏi thường gặp về rọ bơm inox DN125

Rọ bơm inox DN125 có kích thước bao nhiêu?

Rọ bơm inox DN125 có kích thước danh nghĩa DN125, tương đương 5 inch. Với quy đổi thông dụng của ống thép, DN125 thường tương ứng đường kính ngoài Ø140 mm.

Rọ bơm DN125 dùng để làm gì?

Rọ bơm DN125 được sử dụng ở đầu hút máy bơm để lọc tạp chất, hạn chế rác đi vào đường ống và ngăn dòng nước chảy ngược sau khi máy bơm dừng.

Rọ bơm inox DN125 có dùng cho máy bơm công suất lớn không?

Có. DN125 phù hợp với các hệ thống có đường ống hút lớn và lưu lượng cao hơn so với DN100. Tuy nhiên, cần lựa chọn theo lưu lượng và thông số hút thực tế của máy bơm.

Rọ bơm DN125 kết nối bằng gì?

Rọ bơm DN125 thường sử dụng kết nối mặt bích, thuận tiện cho việc lắp đặt trên đường ống công nghiệp có kích thước lớn.

Rọ bơm DN125 có chống chảy ngược không?

Có. Cơ cấu van một chiều bên trong cho phép dòng nước đi theo hướng vào máy bơm và hạn chế dòng chảy theo chiều ngược lại khi bơm dừng.

Khi nào cần vệ sinh rọ bơm DN125?

Cần kiểm tra khi máy bơm có hiện tượng hút yếu, lưu lượng giảm hoặc áp suất không đạt yêu cầu. Nếu nguồn nước có nhiều rác và cặn, nên vệ sinh thường xuyên hơn.

Kết luận

Rọ bơm inox DN125 là giải pháp phù hợp cho các tuyến hút có kích thước lớn, đặc biệt trong hệ thống cấp nước, trạm bơm, PCCC, xử lý nước và sản xuất công nghiệp. Với kích thước DN125 – 5 inch – Ø140 mm, thiết bị đáp ứng tốt nhu cầu lọc tạp chất và hạn chế dòng nước chảy ngược tại đầu hút.

Khi lựa chọn sản phẩm, cần đồng thời kiểm tra vật liệu inox 304, kích thước, tiêu chuẩn mặt bích, cấp áp suất, nhiệt độ, diện tích lưới lọc và lưu lượng máy bơm. Việc lựa chọn đúng rọ bơm DN125 giúp giảm nguy cơ tắc nghẽn, bảo vệ thiết bị bơm và duy trì sự ổn định cho toàn bộ hệ thống đường ống.
