Rọ Bơm Inox DN200

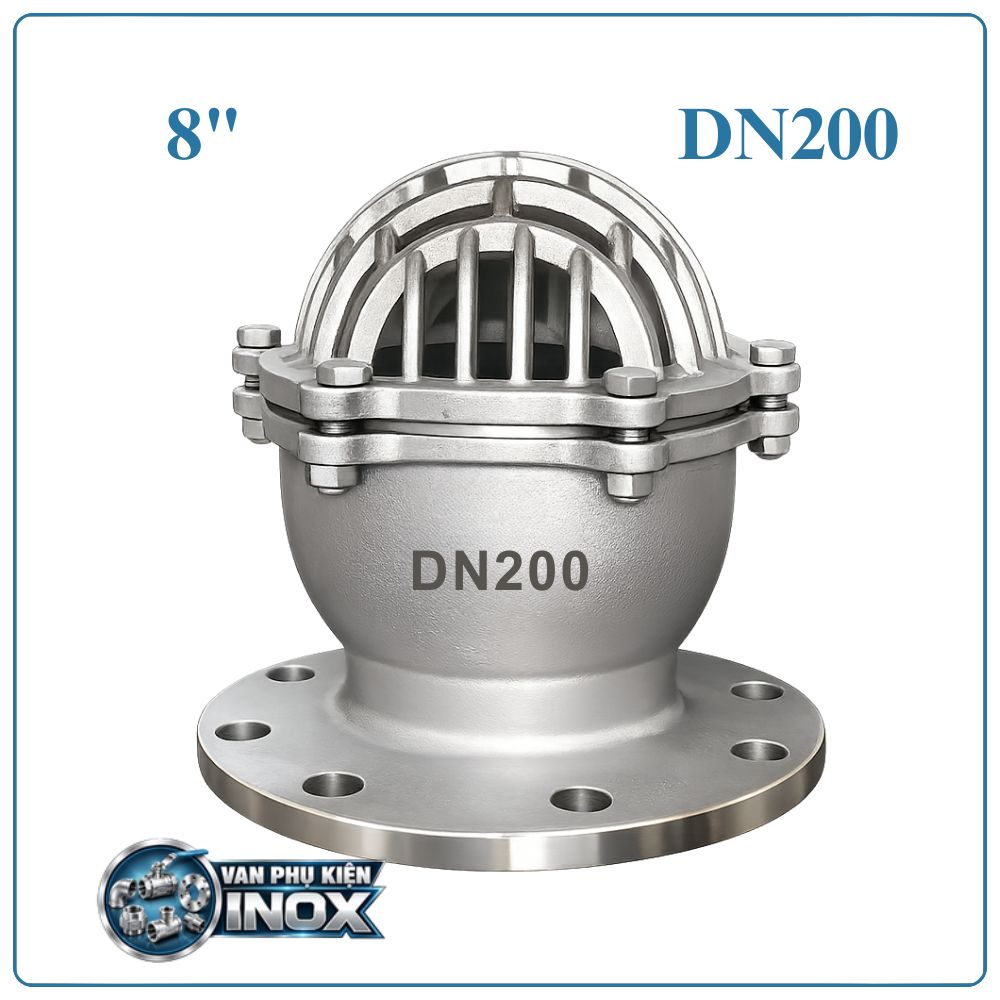

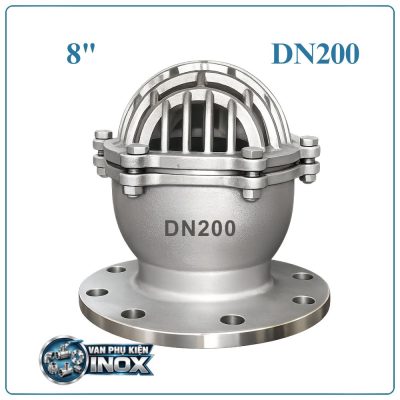

Rọ bơm inox DN200 là gì?

Rọ bơm inox DN200 là thiết bị chuyên dụng lắp ở cuối đường ống hút, giúp chặn rác, cặn và vật thể lạ trước khi đi vào máy bơm, đồng thời hạn chế nước hồi ngược về bể sau khi máy bơm dừng. Sản phẩm có kích thước DN200 = 8 inch = Ø219 mm, phù hợp với các tuyến ống có lưu lượng lớn.

Thông số kỹ thuật rọ bơm inox DN200

Tiêu chí	Thông số kỹ thuật
Tên sản phẩm	Rọ bơm inox DN200
Kích thước danh nghĩa	DN200
Quy đổi kích thước	8 inch
Đường kính ngoài tham khảo	Ø219 mm
Vật liệu thân	Inox 304
Vật liệu lưới	Inox 304
Kiểu kết nối	Mặt bích
Kiểu van	Van một chiều kết hợp lưới lọc
Môi chất	Nước và chất lỏng tương thích với inox 304
Nhiệt độ làm việc	0°C đến 100°C
Áp suất làm việc	PN10 hoặc PN16
Kiểu vận hành	Tự động
Chức năng chính	Lọc tạp chất và hạn chế dòng chảy ngược
Tiêu chuẩn kết nối	JIS, DIN, BS hoặc tiêu chuẩn tương ứng
Xuất xứ	Việt Nam, Trung Quốc, Đài Loan… tùy sản phẩm

Lưu ý: Ø219 mm là kích thước ngoài thường gặp của một số loại ống thép. Khi lựa chọn rọ DN200 cần kiểm tra chính xác tiêu chuẩn đường ống và mặt bích đang sử dụng.

Cấu tạo rọ bơm inox DN200

Rọ bơm DN200 có kết cấu dạng lồng lọc, bên trong tích hợp cơ cấu van một chiều. Thiết kế này cho phép thiết bị vừa tiếp nhận nước từ nguồn chứa vừa kiểm soát chiều dòng chảy.

Thân rọ inox 304

Thân rọ là phần chịu lực chính, được chế tạo bằng inox 304. Bộ phận này liên kết trực tiếp với mặt bích và giữ ổn định toàn bộ cụm lưới cùng cơ cấu van.

Inox 304 có ưu điểm chống gỉ tốt, bề mặt dễ vệ sinh và phù hợp với các hệ thống sử dụng nước.

Lưới lọc

Lưới lọc bao quanh phần cửa hút, tạo diện tích tiếp xúc lớn với nguồn nước. Khi máy bơm hoạt động, nước đi qua các mắt lưới để vào bên trong rọ.

Các loại lá cây, rác, cặn hoặc vật thể có kích thước lớn sẽ bị giữ lại bên ngoài, hạn chế nguy cơ đi vào máy bơm.

Đĩa van

Đĩa van thực hiện nhiệm vụ đóng mở đường nước. Khi có lực hút, đĩa rời khỏi vị trí đóng. Khi máy bơm ngừng, đĩa trở về vị trí kín để hạn chế nước chảy theo chiều ngược lại.

Trục dẫn hướng

Trục giúp định vị đĩa van trong quá trình chuyển động. Cơ cấu này hỗ trợ van hoạt động ổn định và giảm khả năng đĩa bị lệch.

Bề mặt làm kín

Bề mặt tiếp xúc giữa đĩa và vị trí đóng van tạo thành vùng ngăn dòng. Nếu khu vực này bị cặn bám hoặc hư hỏng, khả năng giữ nước của đường hút có thể giảm.

Mặt bích

Rọ DN200 sử dụng mặt bích để kết nối với đường ống. Các thông số mặt bích phải tương thích với tuyến ống để đảm bảo lắp đặt kín và chắc chắn.

Nguyên lý hoạt động của rọ bơm inox DN200

Rọ bơm hoạt động theo sự thay đổi áp suất giữa nguồn nước và đường ống hút.

Khi máy bơm bắt đầu chạy, áp suất trong đường ống hút giảm. Lực hút tác động lên đĩa van làm van mở. Nước từ bể hoặc hồ chứa được hút vào rọ qua phần lưới.

Tại đây, lưới inox giữ lại các vật thể lớn. Dòng nước sau khi đi qua vùng lọc tiếp tục chảy vào đường ống DN200 và được đưa đến máy bơm.

Khi máy bơm dừng, lực hút không còn. Đĩa van đóng lại, hạn chế nước trong đường ống chảy trở lại nguồn chứa.

Đặc biệt với đường ống DN200 có thể tích nước lớn, khả năng giữ nước trong tuyến hút giúp giảm thời gian chuẩn bị cho lần khởi động tiếp theo.

Ưu điểm của rọ bơm inox DN200

Thiết kế phù hợp đường ống lớn

Kích thước DN200 – 8 inch tạo tiết diện phù hợp cho các tuyến hút có lưu lượng lớn, thường xuất hiện tại trạm bơm và hệ thống cấp nước công nghiệp.

Lọc nước ngay tại đầu hút

Rác và vật thể lớn được giữ lại trước khi đi vào đường ống. Điều này giúp giảm nguy cơ vật lạ ảnh hưởng đến cánh bơm và các bộ phận bên trong.

Hạn chế hiện tượng tụt nước

Van một chiều đóng sau khi máy bơm dừng, giúp giữ lại lượng nước trong đường hút và giảm khả năng phải mồi lại toàn bộ tuyến ống.

Vật liệu inox 304

Inox 304 có khả năng chống gỉ tốt trong môi trường nước, đồng thời thuận tiện khi làm sạch bề mặt sau thời gian sử dụng.

Kết nối mặt bích

Kiểu mặt bích tạo mối nối chắc chắn cho đường ống lớn và thuận tiện tháo thiết bị khi cần kiểm tra.

Diện tích lọc rộng

Kết cấu dạng rọ cho phép bố trí vùng lưới tương đối lớn, giúp nước được tiếp nhận từ nhiều phía.

Ứng dụng của rọ bơm inox DN200

Hệ thống cấp nước

Rọ DN200 được lắp ở đầu hút máy bơm tại bể chứa, hồ nước hoặc trạm cấp nước có lưu lượng lớn.

Trạm bơm công nghiệp

Sản phẩm phù hợp với các trạm bơm sử dụng tuyến hút DN200 cho mục đích cấp nước sản xuất, tuần hoàn hoặc vận chuyển nước giữa các bể.

Hệ thống PCCC

Trong hệ thống chữa cháy sử dụng bể hoặc hồ chứa, rọ bơm có thể được lắp tại đường hút của máy bơm khi đáp ứng yêu cầu thiết kế và tiêu chuẩn áp dụng.

Nhà máy xử lý nước

Rọ có thể được sử dụng ở các tuyến hút nước thô, nước tuần hoàn hoặc các công đoạn cần cấp nước với lưu lượng lớn.

Hệ thống làm mát

Các dây chuyền công nghiệp sử dụng nước để giải nhiệt máy móc có thể lắp rọ tại đầu hút của máy bơm tuần hoàn.

Trạm bơm tưới tiêu

DN200 thích hợp với những hệ thống tưới có lưu lượng cao, sử dụng nguồn nước từ hồ chứa, kênh hoặc bể.

Hệ thống lấy nước từ hồ, sông

Khi nguồn nước chứa lá cây, rác hoặc vật thể nổi, lưới lọc của rọ giúp giảm lượng tạp chất đi vào đường ống hút.

Hướng dẫn lắp đặt rọ bơm inox DN200

Bước 1: Xác định vị trí

Lắp rọ tại cuối đường ống hút, vị trí nằm trong nguồn nước. Nên lựa chọn vị trí thuận tiện để có thể đưa thiết bị lên kiểm tra khi cần.

Bước 2: Kiểm tra rọ

Kiểm tra lưới, đĩa van, trục dẫn hướng, mặt bích và gioăng trước khi kết nối.

Bước 3: Làm sạch đường ống

Đảm bảo bên trong đường ống không còn đất, cặn hàn, bụi kim loại hoặc vật thể lạ.

Bước 4: Căn chỉnh mặt bích

Đặt rọ thẳng tâm với đường ống. Các lỗ bulông phải trùng nhau mà không cần dùng lực ép hoặc bẻ lệch đường ống.

Bước 5: Lắp gioăng

Đặt gioăng chính xác giữa hai bề mặt mặt bích. Gioăng cần phù hợp với môi chất và điều kiện nhiệt độ làm việc.

Bước 6: Siết bulông

Siết các bulông theo đường chéo, tăng lực từ từ để tạo áp lực đều trên toàn bộ mặt bích.

Bước 7: Đặt rọ trong nguồn nước

Đầu rọ phải được ngập trong nước khi máy bơm hoạt động. Không đặt quá sát đáy vì có thể hút bùn và cặn lắng.

Bước 8: Chạy thử hệ thống

Sau khi hoàn thành kết nối, kiểm tra độ kín của đường hút rồi khởi động máy bơm. Theo dõi áp suất, lưu lượng, tiếng ồn và độ rung.

Lưu ý khi sử dụng rọ bơm inox DN200

• Đảm bảo rọ luôn ngập nước trong thời gian máy bơm vận hành.
• Không đặt lưới lọc sát đáy bể.
• Kiểm tra lưới nếu lưu lượng nước giảm.
• Vệ sinh cặn bám trước khi lưới bị che kín.
• Kiểm tra đĩa van nếu nước trong đường hút tụt nhanh.
• Kiểm tra gioăng và bulông khi xuất hiện rò rỉ.
• Không sử dụng vượt quá áp suất thiết kế.
• Đảm bảo mặt bích rọ và đường ống cùng tiêu chuẩn.
• Không dùng vật sắc nhọn làm biến dạng mắt lưới khi vệ sinh.
• Không để máy bơm hoạt động khi nguồn nước không đủ ngập rọ.
• Trước khi tháo rọ phải dừng máy và xả áp hệ thống.
• Với hệ thống PCCC, cần tuân thủ thông số trong thiết kế và yêu cầu kỹ thuật của công trình.

Cách lựa chọn rọ bơm inox DN200

Xác định kích thước

Thông số quy đổi cơ bản:

DN200 = 8 inch = Ø219 mm

Cần đối chiếu thêm tiêu chuẩn đường ống để xác định chính xác kích thước mặt bích và đường kính thực tế.

Kiểm tra lưu lượng

Rọ phải có khả năng đáp ứng lưu lượng hút của máy bơm. Với hệ thống DN200, cần đặc biệt chú ý diện tích lọc để tránh tạo trở lực quá lớn.

Xác định tiêu chuẩn mặt bích

Kiểm tra số lỗ bulông, đường kính vòng chia, kích thước mặt bích và tiêu chuẩn kết nối trước khi đặt mua.

Kiểm tra áp suất

Rọ có thể được lựa chọn theo PN10 hoặc PN16 tùy thiết kế. Cấp áp suất phải lớn hơn hoặc bằng yêu cầu làm việc của hệ thống.

Kiểm tra nhiệt độ

Đối với nước thông thường, nhiệt độ tham khảo từ 0°C đến 100°C. Cần kiểm tra thêm giới hạn của gioăng nếu hệ thống làm việc ở điều kiện đặc biệt.

Xem xét chất lượng nguồn nước

Nếu nguồn nước nhiều rác, cần ưu tiên thiết kế có diện tích lưới lớn và dễ vệ sinh. Với nguồn nước nhiều bùn, nên có biện pháp xử lý sơ bộ để giảm tải cho rọ.

Câu hỏi thường gặp về rọ bơm inox DN200

Rọ bơm inox DN200 là gì?

Đây là thiết bị đặt ở đầu hút máy bơm, kết hợp lưới lọc và cơ cấu van một chiều, giúp hạn chế tạp chất đi vào hệ thống và giảm hiện tượng nước chảy ngược.

DN200 bằng bao nhiêu inch?

DN200 = 8 inch. Đối với một số tiêu chuẩn ống thép, đường kính ngoài tham khảo là Ø219 mm.

Rọ bơm DN200 dùng cho môi chất nào?

Sản phẩm phù hợp với nước và các chất lỏng tương thích với inox 304 trong giới hạn nhiệt độ, áp suất được quy định.

Rọ DN200 thường kết nối bằng gì?

Do kích thước lớn, rọ bơm DN200 thường sử dụng mặt bích để kết nối với đường ống.

Rọ bơm DN200 có giúp máy bơm giữ nước mồi không?

Có. Cơ cấu van một chiều hạn chế nước trong đường hút chảy ngược về nguồn khi máy bơm dừng, qua đó hỗ trợ duy trì nước trong tuyến hút.

Bao lâu nên vệ sinh rọ DN200?

Không có chu kỳ cố định. Tần suất phụ thuộc vào độ sạch của nguồn nước. Nếu lưu lượng hút giảm hoặc áp suất đầu vào không ổn định, nên kiểm tra lưới lọc.

Kết luận

Rọ bơm inox mặt bích DN200 là thiết bị phù hợp cho các tuyến hút có kích thước lớn, giúp bảo vệ máy bơm trước rác và tạp chất, đồng thời hạn chế nước chảy ngược sau khi máy dừng. Với kích thước DN200 – 8 inch – Ø219 mm, sản phẩm có thể đáp ứng nhiều hệ thống cấp nước, PCCC, xử lý nước, tưới tiêu và sản xuất công nghiệp.
