Y lọc inox là gì?

Y lọc inox là một loại thiết bị lọc cơ học có hình dạng giống chữ Y, được lắp trực tiếp trên đường ống.

Bên trong thân Y lọc có một lưới lọc inox. Khi lưu chất đi qua thiết bị, các hạt rắn và tạp chất lớn hơn kích thước lỗ/lưới lọc sẽ bị giữ lại trong khoang lọc.

Lưu chất sau khi được lọc tiếp tục đi qua đường ống đến các thiết bị phía sau.

Tên gọi phổ biến:

• Y lọc inox
• Van Y lọc inox
• Lọc chữ Y inox
• Bộ lọc chữ Y inox
• Y-Strainer inox
• Stainless Steel Y Strainer
• Y lọc inox 304
• Y lọc inox 316

Về bản chất, Y lọc là thiết bị lọc cơ học, không phải van đóng mở dòng chảy theo nghĩa thông thường.

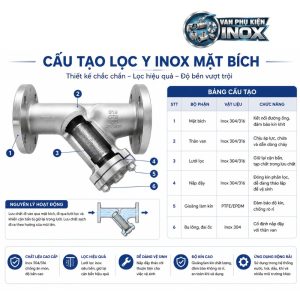

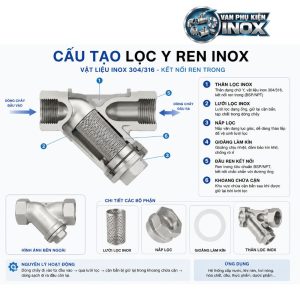

Cấu tạo Y lọc inox

Một Y lọc inox thông thường gồm các bộ phận chính:

1. Thân Y lọc

Thân có dạng chữ Y, được chế tạo từ inox theo từng model.

Hai đầu thân là vị trí kết nối với đường ống.

Thân có nhiệm vụ:

• Chịu áp lực đường ống.
• Dẫn hướng dòng lưu chất.
• Chứa lưới lọc.
• Tạo khoang chứa cặn.

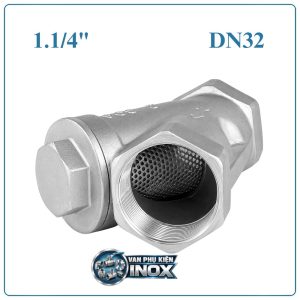

2. Lưới lọc inox

Lưới lọc là bộ phận quan trọng nhất của Y lọc.

Lưới thường được chế tạo từ inox nhằm tăng khả năng chống ăn mòn và độ bền trong môi trường phù hợp.

Kích thước mắt lưới cần lựa chọn dựa trên yêu cầu lọc thực tế.

3. Nắp lọc

Nắp được sử dụng để giữ lưới lọc bên trong thân và tạo điều kiện tháo lắp khi vệ sinh.

Tùy thiết kế, nắp có thể sử dụng ren, bulông hoặc kiểu kết nối khác.

4. Gioăng làm kín

Gioăng được bố trí tại vị trí tiếp xúc giữa nắp và thân.

Vật liệu gioăng có thể là:

• PTFE
• EPDM
• NBR
• Các vật liệu khác tùy model

5. Khoang chứa cặn

Phần nhánh của thân Y tạo thành khoang chứa các tạp chất được giữ lại trong quá trình lọc.

Sau một thời gian vận hành, cần kiểm tra và vệ sinh khoang chứa cặn để tránh làm tăng tổn thất áp suất.

Nguyên lý hoạt động của Y lọc inox

Nguyên lý hoạt động của Y lọc inox tương đối đơn giản.

Khi dòng lưu chất đi vào Y lọc, dòng chảy đi qua lưới lọc.

Các hạt rắn có kích thước lớn hơn khả năng lọc của lưới sẽ bị giữ lại.

Lưu chất sạch hơn tiếp tục đi ra khỏi Y lọc và đi đến các thiết bị phía sau.

Có thể mô tả:

Dòng lưu chất → Y lọc → Lưới lọc → Giữ cặn → Lưu chất đi tiếp

Sau một thời gian hoạt động, lượng cặn tích tụ trên lưới tăng lên.

Khi đó:

Cặn tăng → diện tích thông dòng giảm → chênh áp tăng → cần vệ sinh lưới lọc.

Đây là lý do Y lọc inox cần được kiểm tra định kỳ.

Các loại Y lọc inox phổ biến

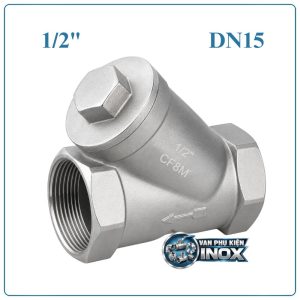

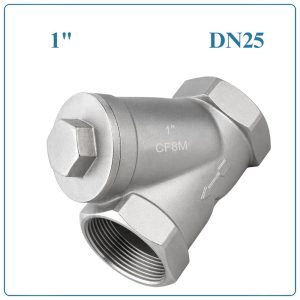

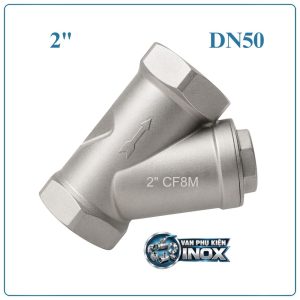

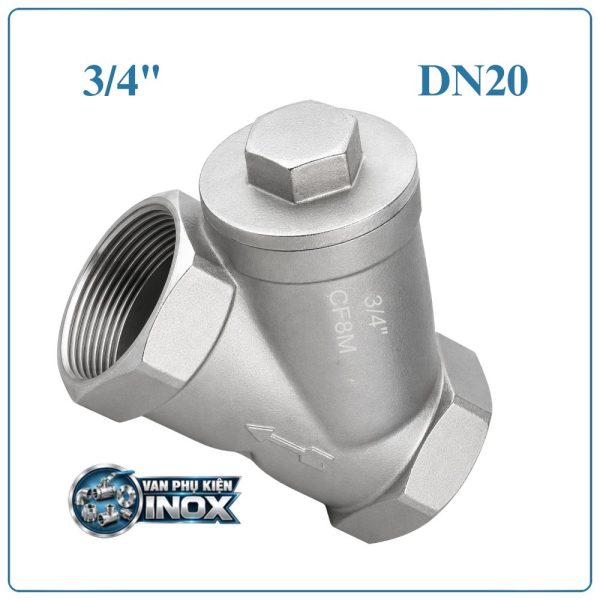

Y lọc inox nối ren

Y lọc inox nối ren thường được sử dụng cho các đường ống có kích thước nhỏ và vừa.

Các kích thước thường gặp:

• DN15
• DN20
• DN25
• DN32
• DN40
• DN50

Tùy model, Y lọc ren có thể sử dụng các tiêu chuẩn ren khác nhau.

Một số tiêu chuẩn phổ biến:

• BSP
• BSPT
• NPT

Lưu ý khi chọn Y lọc ren

Không nên chỉ kiểm tra kích thước DN.

Cần xác định:

DN + tiêu chuẩn ren + vật liệu + áp suất + nhiệt độ + kích thước lưới.

Đặc biệt, BSP/BSPT và NPT không nên mặc định coi là cùng một tiêu chuẩn ren.

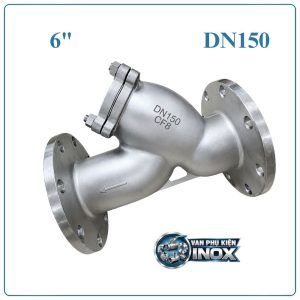

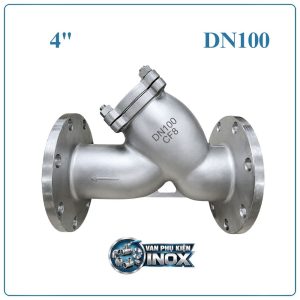

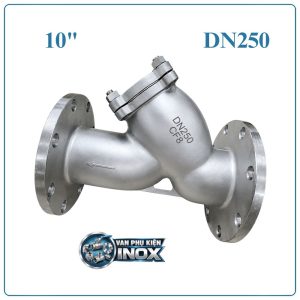

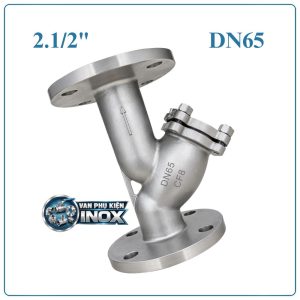

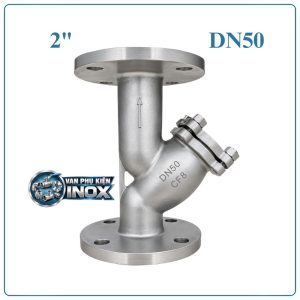

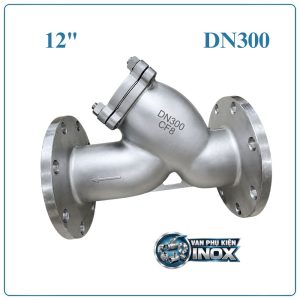

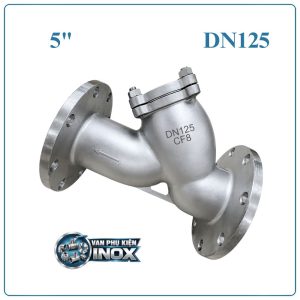

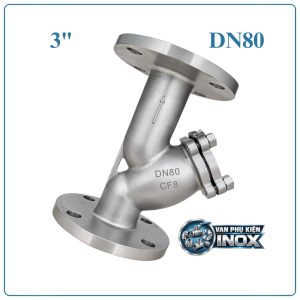

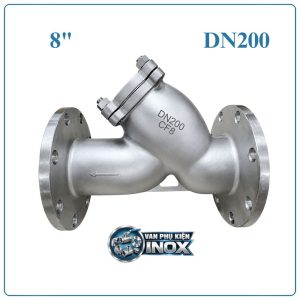

Y lọc inox mặt bích

Y lọc inox mặt bích thường được sử dụng cho các đường ống công nghiệp có kích thước lớn hơn.

Ưu điểm của kết nối mặt bích:

• Liên kết chắc chắn.
• Dễ tháo lắp khi bảo trì.
• Phù hợp với hệ thống đường ống công nghiệp.
• Có thể lựa chọn nhiều tiêu chuẩn mặt bích.

Các tiêu chuẩn có thể gặp:

• JIS
• DIN
• ANSI
• BS

Ví dụ:

• JIS 10K
• DIN PN16
• ANSI 150

Khi lựa chọn cần kiểm tra đầy đủ tiêu chuẩn mặt bích, không chỉ dựa vào DN.

Thông số kỹ thuật Y lọc inox

Thông số	Giá trị tham khảo
Tên sản phẩm	Y lọc inox
Tên tiếng Anh	Stainless Steel Y Strainer
Vật liệu	Inox 304 / 316
Kiểu thiết kế	Dạng chữ Y
Kết nối	Ren / Mặt bích / kiểu khác tùy model
Kích thước	DN15 – DN300+ tùy model
Tiêu chuẩn	JIS / DIN / ANSI / BS tùy model
Áp suất	PN10 / PN16 / PN25 hoặc theo model
Lưới lọc	Inox
Gioăng	EPDM / PTFE / NBR tùy model
Môi trường	Nước, khí và lưu chất phù hợp
Vận hành	Lọc cơ học

Lưu ý: Đây là thông số mang tính tổng quát. Thông số chính xác phải căn cứ catalogue/model cụ thể.

Kích thước Y lọc inox

Bảng dưới đây có thể dùng để hỗ trợ người dùng tìm kiếm kích thước:

Kích thước	Inch	Ứng dụng tham khảo
DN15	1/2″	Đường ống nhỏ
DN20	3/4″	Đường ống nhỏ
DN25	1″	Đường ống nhỏ
DN32	1 1/4″	Đường ống nhỏ
DN40	1 1/2″	Đường ống nhỏ
DN50	2″	Hệ thống nước
DN65	2 1/2″	Công nghiệp
DN80	3″	Công nghiệp
DN100	4″	Hệ thống lớn
DN125	5″	Công nghiệp
DN150	6″	Công nghiệp
DN200	8″	Đường ống lớn
DN250	10″	Đường ống lớn
DN300	12″	Đường ống lớn

Kích thước thực tế của từng model có thể khác nhau nên cần kiểm tra bản vẽ kỹ thuật trước khi đặt hàng.

Ứng dụng của Y lọc inox

1. Hệ thống cấp nước

Y lọc được sử dụng để giữ lại các tạp chất trước khi dòng nước đi đến thiết bị phía sau.

2. Hệ thống máy bơm

Y lọc có thể được lắp ở vị trí phù hợp để hạn chế tạp chất đi vào thiết bị.

3. Hệ thống xử lý nước

Ứng dụng trong:

• Lọc nước.
• Cấp nước.
• Tuần hoàn.
• Xử lý nước công nghiệp.

4. Hệ thống HVAC

Có thể sử dụng để bảo vệ một số thiết bị trong hệ thống nước lạnh/nước nóng khi model đáp ứng yêu cầu.

5. Ngành thực phẩm

Inox 304/316 được sử dụng trong các hệ thống phù hợp với yêu cầu vật liệu và vệ sinh của dây chuyền.

6. Ngành dược phẩm

Có thể sử dụng các dòng inox phù hợp với tiêu chuẩn thiết bị của hệ thống.

7. Ngành hóa chất

Sử dụng khi vật liệu thân, lưới và gioăng phù hợp với lưu chất.

Y lọc inox lắp ở đâu?

Vị trí lắp Y lọc phụ thuộc vào mục đích bảo vệ thiết bị.

Một số vị trí thường gặp:

Trước van điều khiển

→ Giúp hạn chế tạp chất đi vào cơ cấu van.

Trước đồng hồ đo

→ Giúp giảm nguy cơ cặn ảnh hưởng đến thiết bị.

Trước một số thiết bị trao đổi nhiệt

→ Giúp giữ lại các hạt rắn trong dòng lưu chất.

Trong hệ thống bơm

→ Có thể được sử dụng tại vị trí phù hợp theo thiết kế hệ thống.

Tuy nhiên, vị trí chính xác cần căn cứ vào bản vẽ P&ID, hướng dòng chảy và hướng dẫn của nhà sản xuất.

Cách lắp Y lọc inox đúng kỹ thuật

Bước 1: Xác định chiều dòng chảy

Kiểm tra mũi tên trên thân Y lọc.

Lắp đúng hướng dòng chảy thiết kế.

Bước 2: Xác định hướng đặt khoang lọc

Thông thường nhánh chứa lưới được bố trí hướng xuống để hỗ trợ quá trình giữ cặn và thuận tiện cho việc vệ sinh ở những cấu hình phù hợp.

Tuy nhiên, phải kiểm tra hướng lắp theo catalogue của từng model, đặc biệt khi hệ thống có yêu cầu lắp đặt đặc biệt.

Bước 3: Làm sạch đường ống

Loại bỏ:

• Cặn hàn.
• Mạt kim loại.
• Đất cát.
• Rác.
• Các vật thể lạ.

Bước 4: Kiểm tra gioăng

Đảm bảo gioăng đúng kích thước và tương thích với môi chất.

Bước 5: Lắp đặt

Không dùng lực quá lớn gây biến dạng thân hoặc ren.

Đối với mặt bích, siết bulông đều theo trình tự phù hợp.

Bảo trì Y lọc inox

Y lọc không phải thiết bị lắp xong rồi bỏ qua hoàn toàn.

Trong quá trình sử dụng, cặn sẽ tích tụ trên lưới.

Cần kiểm tra:

• Chênh áp trước và sau Y lọc.
• Lưu lượng hệ thống.
• Tình trạng lưới.
• Lượng cặn.
• Gioăng.
• Nắp lọc.

Khi lưới bị bẩn, cần tiến hành vệ sinh.

Dấu hiệu Y lọc bị tắc

• Lưu lượng giảm.
• Áp suất phía sau giảm.
• Chênh áp tăng.
• Thiết bị phía sau hoạt động không ổn định.
• Máy bơm làm việc không đúng điểm vận hành.

Tần suất vệ sinh phụ thuộc vào mức độ tạp chất của lưu chất và điều kiện vận hành.

Giá Y lọc inox bao nhiêu?

Giá Y lọc inox phụ thuộc vào:

• Inox 304 hay 316.
• DN.
• Kiểu kết nối.
• Tiêu chuẩn.
• Áp suất.
• Kích thước lưới.
• Thương hiệu.
• Xuất xứ.
• Số lượng mua.

Ví dụ, Y lọc inox DN25 nối ren sẽ có cấu hình và mức giá khác với Y lọc inox DN150 mặt bích.

Vì vậy, không nên sử dụng một mức giá chung cho toàn bộ sản phẩm.

Cách chọn Y lọc inox phù hợp

Trước khi mua, nên xác định 8 yếu tố:

1. Kích thước đường ống

Xác định DN chính xác.

2. Lưu chất

Nước, khí, dầu, hóa chất, thực phẩm…

3. Vật liệu

Inox 304 hoặc inox 316.

4. Áp suất

PN10, PN16, PN25 hoặc mức áp suất theo model.

5. Nhiệt độ

Đặc biệt quan trọng đối với gioăng.

6. Kiểu kết nối

Ren hoặc mặt bích.

7. Kích thước lưới

Lựa chọn theo yêu cầu lọc.

8. Không gian bảo trì

Cần đảm bảo có đủ không gian để tháo lưới và vệ sinh.

Những lỗi thường gặp khi chọn Y lọc inox

Chọn sai DN

DN của Y lọc phải phù hợp với hệ thống.

Chọn lưới quá nhỏ

Lưới quá nhỏ có thể nhanh chóng bị tắc và gây tăng tổn thất áp suất.

Không kiểm tra áp suất

Không nên chỉ chọn theo kích thước.

Không kiểm tra vật liệu gioăng

Inox phù hợp nhưng gioăng không phù hợp với môi chất thì hệ thống vẫn có thể gặp vấn đề.

Không kiểm tra tiêu chuẩn ren

BSP/BSPT/NPT cần xác định rõ.

Không có không gian vệ sinh

Y lọc cần được bảo trì nên phải tính đến không gian tháo lắp.

Không vệ sinh định kỳ

Cặn tích tụ lâu ngày làm giảm tiết diện dòng chảy và tăng tổn thất áp suất.

Mua Y lọc inox ở đâu?

Khi mua Y lọc inox, không nên chỉ quan tâm đến giá.

Nên kiểm tra:

• Đúng vật liệu.
• Đúng DN.
• Đúng tiêu chuẩn kết nối.
• Đúng áp suất.
• Đúng kích thước lưới.
• Có catalogue.
• Có thông tin kỹ thuật rõ ràng.
• Có khả năng cung cấp chứng từ khi dự án yêu cầu.

Vanphukieninox.com chuyên cung cấp nhóm van inox, Y lọc inox và phụ kiện inox, phù hợp cho các hệ thống đường ống dân dụng và công nghiệp.

Khách hàng có thể cung cấp thông tin DN + vật liệu + kiểu kết nối + môi chất + áp suất để được tư vấn model phù hợp.

Câu hỏi thường gặp về Y lọc inox

Y lọc inox là gì?

Y lọc inox là thiết bị lọc cơ học dạng chữ Y, sử dụng lưới lọc để giữ lại các tạp chất và hạt rắn trong dòng lưu chất.

Y lọc inox có những loại nào?

Các loại phổ biến gồm Y lọc inox nối ren, Y lọc inox mặt bích và các cấu hình khác tùy thiết kế.

Y lọc inox 304 có tốt không?

Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường và phù hợp với nhiều hệ thống nước và công nghiệp.

Y lọc inox 316 dùng khi nào?

Inox 316 thường được cân nhắc khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn hoặc có yêu cầu cụ thể về vật liệu.

Y lọc inox dùng để làm gì?

Y lọc dùng để giữ lại các tạp chất cơ học trong dòng lưu chất nhằm hỗ trợ bảo vệ thiết bị phía sau.

Y lọc inox có lọc được cát không?

Có thể giữ lại các hạt cát nếu kích thước hạt lớn hơn khả năng lọc của lưới. Hiệu quả phụ thuộc vào kích thước mắt lưới và đặc tính dòng lưu chất.

Y lọc inox có cần vệ sinh không?

Có. Khi cặn tích tụ trên lưới, cần kiểm tra và vệ sinh để tránh tăng tổn thất áp suất và làm giảm lưu lượng.

Y lọc inox lắp trước hay sau van?

Vị trí lắp phụ thuộc vào thiết kế hệ thống và thiết bị cần bảo vệ. Trong nhiều ứng dụng, Y lọc được bố trí trước thiết bị cần hạn chế tạp chất.

Y lọc inox có dùng cho nước sạch không?

Có. Đây là một trong những ứng dụng phổ biến của Y lọc inox.

Y lọc inox có loại nối ren không?

Có. Y lọc inox nối ren thường được sử dụng cho các đường ống kích thước nhỏ và vừa.

Y lọc inox có loại mặt bích không?

Có. Y lọc inox mặt bích thường được sử dụng trong hệ thống đường ống công nghiệp và có thể có nhiều tiêu chuẩn mặt bích.

Y lọc inox DN50 là bao nhiêu inch?

DN50 tương đương kích thước danh nghĩa khoảng 2 inch.
