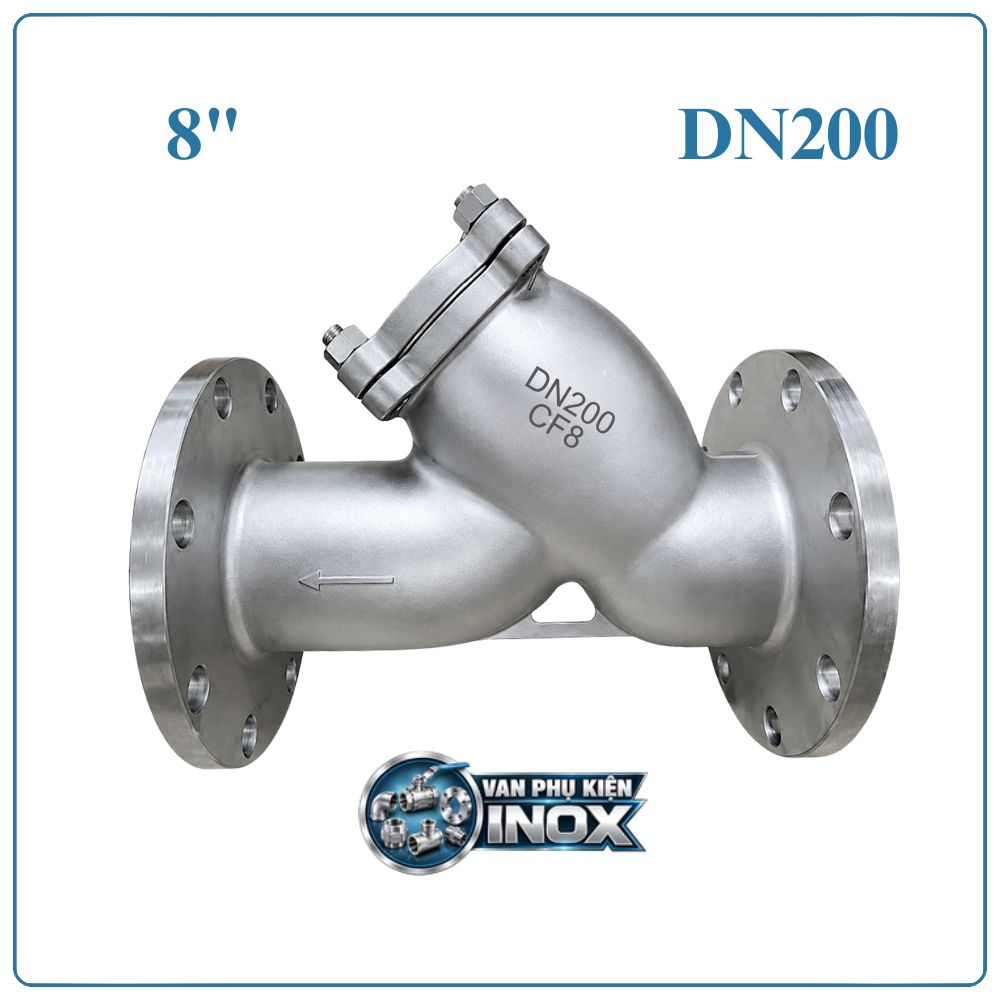

Y Lọc Inox DN200

Y Lọc Inox DN200 là gì?

Y lọc inox DN200 hay còn gọi là lọc Y inox DN200, là thiết bị lọc dạng chữ Y được lắp trên đường ống DN200 (8 inch, phi 219).

Thiết bị có nhiệm vụ lọc cặn bẩn, rác và tạp chất trong dòng chảy, giúp bảo vệ van, máy bơm, đồng hồ và các thiết bị phía sau.

Y lọc inox DN200 có độ bền cao, khả năng chống ăn mòn tốt, phù hợp sử dụng trong hệ thống nước sạch, nước công nghiệp và nhiều hệ thống đường ống khác.

Thông số kỹ thuật Y Lọc Inox DN200

Thông số	Chi tiết
Tên sản phẩm	Y Lọc Inox DN200
Kích thước	DN200 – 8 inch – Phi 219
Vật liệu thân	Inox 304
Vật liệu lưới lọc	Inox 304
Kiểu lọc	Dạng chữ Y
Kiểu kết nối	Mặt bích
Tiêu chuẩn kết nối	JIS 10K / PN16
Áp lực làm việc	PN16 – tối đa 16 bar
Nhiệt độ làm việc	-10°C đến 180°C
Môi trường sử dụng	Nước, nước sạch, nước công nghiệp, dầu, khí và chất lỏng phù hợp

Cấu tạo Y Lọc Inox DN200

Y lọc inox mặt bích DN200 được cấu tạo từ các bộ phận chính, đảm bảo khả năng lọc và thuận tiện cho việc bảo trì:

• Thân lọc inox 304: Có độ chắc chắn cao, chịu được môi trường làm việc và khả năng chống ăn mòn tốt.
• Lưới lọc inox 304: Giữ lại cặn bẩn và các hạt rắn trong dòng lưu chất.
• Nắp lọc: Có thể tháo rời để kiểm tra và vệ sinh lưới.
• Gioăng làm kín: Đảm bảo độ kín tại vị trí kết nối giữa nắp và thân lọc.
• Đầu kết nối mặt bích: Dùng để kết nối thiết bị với đường ống DN200.

Nguyên lý hoạt động của Y Lọc Inox DN200

Khi lưu chất đi vào Y lọc inox DN200, dòng chảy được đưa qua lưới lọc bên trong. Các cặn bẩn và hạt rắn có kích thước lớn hơn mắt lưới sẽ được giữ lại trong khoang lọc.

Lưu chất sau khi được lọc tiếp tục đi qua cửa ra và đi vào hệ thống. Nhờ quá trình này, lượng tạp chất đi đến các thiết bị phía sau được hạn chế đáng kể.

Khi cặn tích tụ nhiều, người vận hành có thể tháo nắp lọc để lấy lưới ra vệ sinh, sau đó lắp lại và tiếp tục sử dụng.

Ưu điểm của Y Lọc Inox DN200

Khả năng chống ăn mòn tốt

Inox 304 giúp sản phẩm có khả năng chống gỉ và chống ăn mòn tốt, phù hợp với môi trường nước và nhiều hệ thống công nghiệp.

Lọc cặn hiệu quả

Lưới lọc giúp giữ lại tạp chất trong dòng chảy, hạn chế nguy cơ cặn đi vào van, bơm và các thiết bị phía sau.

Bảo vệ hệ thống

Lắp Y lọc trước các thiết bị quan trọng giúp giảm nguy cơ kẹt, tắc nghẽn và ảnh hưởng đến quá trình vận hành.

Dễ bảo trì

Thiết kế nắp tháo rời giúp việc kiểm tra và vệ sinh lưới lọc được thực hiện thuận tiện.

Phù hợp đường ống kích thước lớn

DN200 tương đương 8 inch, phù hợp cho các tuyến đường ống có lưu lượng lớn trong nhà máy, hệ thống cấp nước và các công trình công nghiệp.

Ứng dụng của Y Lọc Inox DN200

Y lọc inox DN200 được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước quy mô lớn.
• Hệ thống xử lý nước.
• Hệ thống nước sạch.
• Hệ thống nước công nghiệp.
• Đường ống nhà máy.
• Hệ thống PCCC.
• Hệ thống làm mát công nghiệp.
• Hệ thống máy bơm.
• Hệ thống bảo vệ van và đồng hồ đo.
• Hệ thống thực phẩm và đồ uống phù hợp.

Y Lọc Inox DN200 lắp ở đâu?

Y lọc thường được lắp trên đường ống trước các thiết bị cần bảo vệ như van, máy bơm, đồng hồ hoặc thiết bị điều khiển.

Sơ đồ lắp đặt phổ biến:

Nguồn cấp → Y lọc inox DN200 → Van → Bơm/Thiết bị → Đường ống

Khi lắp đặt cần đảm bảo chiều mũi tên trên thân lọc trùng với hướng dòng chảy.

Vị trí lắp đặt cũng cần có đủ không gian để tháo nắp và vệ sinh lưới lọc khi cần.

Hướng dẫn vệ sinh Y Lọc Inox DN200

Để duy trì khả năng lọc và lưu lượng của hệ thống, cần kiểm tra lưới lọc định kỳ.

Bước 1: Khóa van và cô lập đoạn đường ống.

Bước 2: Xả áp trong đường ống.

Bước 3: Tháo nắp Y lọc.

Bước 4: Lấy lưới lọc ra ngoài.

Bước 5: Làm sạch cặn bẩn bám trên lưới.

Bước 6: Kiểm tra lưới và gioăng làm kín.

Bước 7: Lắp lại các bộ phận đúng vị trí.

Bước 8: Mở van và kiểm tra rò rỉ trước khi vận hành bình thường.

Cách lựa chọn Y Lọc Inox DN200 phù hợp

Khi lựa chọn Y lọc inox DN200, cần quan tâm đến:

• Kích thước đường ống DN200.
• Vật liệu thân và lưới lọc.
• Kiểu kết nối mặt bích.
• Tiêu chuẩn mặt bích.
• Áp lực làm việc.
• Nhiệt độ làm việc.
• Lưu lượng của hệ thống.
• Môi trường lưu chất.
• Yêu cầu về khả năng lọc.

Lựa chọn đúng thông số giúp thiết bị hoạt động ổn định và hạn chế ảnh hưởng đến lưu lượng đường ống.

Lưu ý khi lắp đặt Y Lọc Inox DN200

• Lắp đúng chiều dòng chảy.
• Kiểm tra và căn chỉnh mặt bích trước khi siết.
• Sử dụng gioăng phù hợp.
• Không để đường ống tạo lực tác động trực tiếp lên thân lọc.
• Đảm bảo có không gian để tháo lưới vệ sinh.
• Không vận hành vượt quá thông số kỹ thuật cho phép.

Câu hỏi thường gặp về Y Lọc Inox DN200

Y Lọc Inox DN200 dùng để làm gì?

Y lọc inox DN200 dùng để giữ lại cặn bẩn, rác và tạp chất trong dòng lưu chất, giúp bảo vệ các thiết bị phía sau.

Y Lọc Inox DN200 tương đương bao nhiêu inch?

DN200 tương đương 8 inch, thường được gọi là phi 219, với đường kính ngoài ống khoảng Ø219.1 mm.

Y Lọc Inox DN200 có vệ sinh được không?

Có. Lưới lọc có thể tháo ra để vệ sinh và kiểm tra định kỳ.

Y Lọc Inox DN200 có dùng cho nước sạch không?

Có. Sản phẩm phù hợp cho hệ thống nước sạch khi vật liệu và thông số kỹ thuật đáp ứng yêu cầu sử dụng.

Khi nào cần vệ sinh Y Lọc Inox DN200?

Nên vệ sinh khi lưới lọc tích tụ nhiều cặn, lưu lượng giảm hoặc chênh lệch áp suất qua thiết bị tăng.

Mua Y Lọc Inox DN200 ở đâu?

Khi mua Y lọc inox DN200, nên lựa chọn đơn vị cung cấp vật tư đường ống có nguồn hàng rõ ràng, thông số kỹ thuật đầy đủ và khả năng tư vấn phù hợp với hệ thống.

DTA Việt Nam cung cấp các loại Y lọc inox, van công nghiệp và vật tư đường ống, phục vụ hệ thống cấp nước, xử lý nước, nhà máy và công trình công nghiệp.

Khách hàng có nhu cầu mua Y lọc inox DN200 có thể liên hệ để được tư vấn sản phẩm phù hợp với kích thước đường ống và điều kiện sử dụng thực tế.

Kết luận

Y Lọc Inox DN200 là thiết bị lọc dạng chữ Y dành cho đường ống DN200, giúp loại bỏ cặn bẩn và tạp chất trước khi dòng lưu chất đi qua các thiết bị trong hệ thống.

Với inox 304 bền bỉ, khả năng chống ăn mòn tốt, thiết kế chắc chắn và dễ vệ sinh, Y lọc inox DN200 là lựa chọn phù hợp cho hệ thống nước sạch, nước công nghiệp, xử lý nước và nhiều công trình đường ống có lưu lượng lớn.
