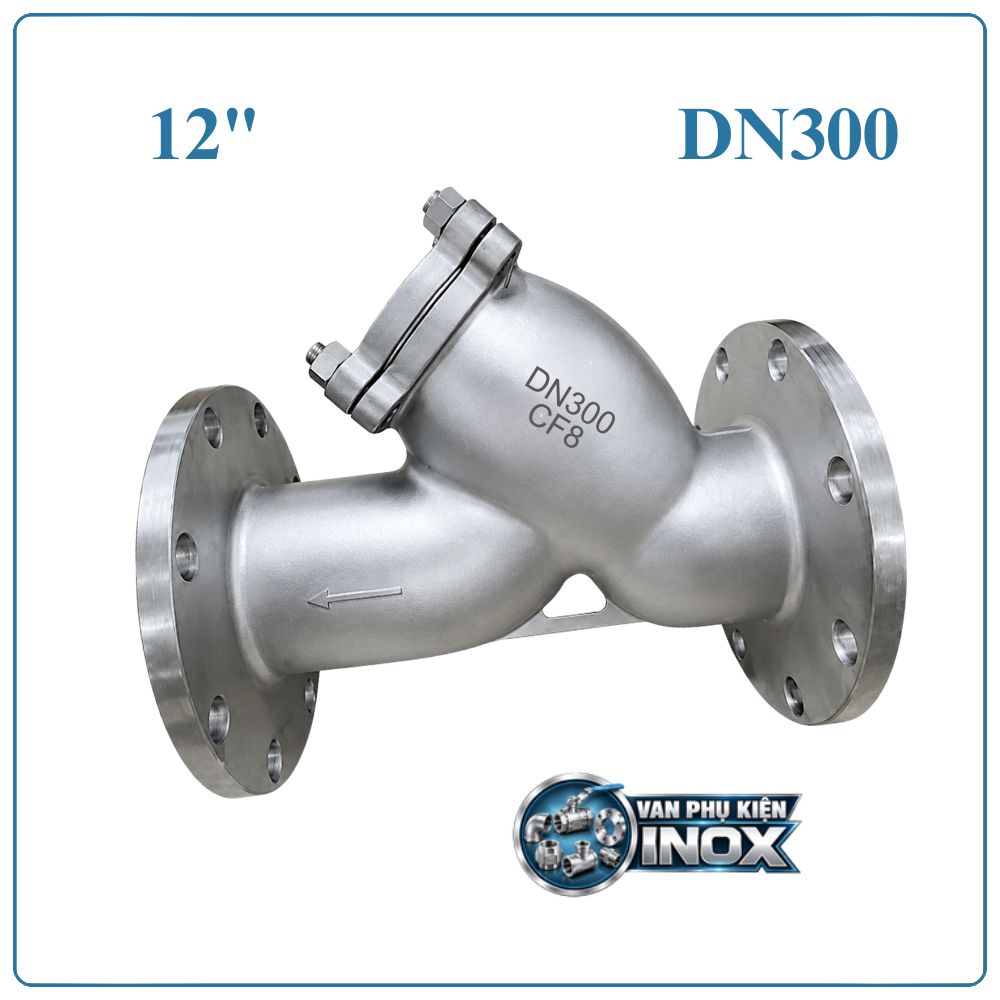

Y Lọc Inox DN300

Y Lọc Inox DN300 là gì?

Y lọc inox DN300 hay còn gọi là lọc Y inox DN300, là thiết bị lọc có thiết kế dạng chữ Y, sử dụng cho đường ống DN300 – 12 inch – Phi 324.

Bên trong thiết bị được trang bị lưới lọc inox. Khi dòng lưu chất đi qua, cặn bẩn và tạp chất được giữ lại trên lưới, trong khi dòng lưu chất sau khi lọc tiếp tục đi qua đường ống.

Với kích thước DN300, sản phẩm phù hợp với các tuyến ống có lưu lượng lớn, cần hạn chế tạp chất trước khi dòng chảy đi vào các thiết bị phía sau.

Thông số kỹ thuật Y Lọc Inox DN300

Thông số	Chi tiết
Tên sản phẩm	Y Lọc Inox DN300
Kích thước	DN300 – 12 inch – Phi 324
Vật liệu thân	Inox 304
Vật liệu lưới lọc	Inox 304
Kiểu lọc	Dạng chữ Y
Kiểu kết nối	Mặt bích
Tiêu chuẩn kết nối	JIS 10K / PN16
Áp lực làm việc	PN16 – tối đa 16 bar
Nhiệt độ làm việc	-10°C đến 180°C
Môi trường sử dụng	Nước, nước sạch, nước công nghiệp, dầu, khí và chất lỏng phù hợp

Cấu tạo Y Lọc Inox DN300

Y lọc inox DN300 có cấu tạo gồm các bộ phận chính:

• Thân lọc inox 304: Chịu áp lực và bảo vệ các bộ phận bên trong.
• Lưới lọc inox 304: Bộ phận trực tiếp giữ lại cặn và tạp chất.
• Nắp lọc: Có thể tháo ra để kiểm tra và vệ sinh lưới.
• Gioăng làm kín: Hạn chế rò rỉ tại vị trí kết nối.
• Mặt bích: Dùng để kết nối thiết bị với đường ống DN300.

Thiết kế dạng chữ Y tạo ra khoang chứa cặn riêng biệt, đồng thời giúp việc tháo lưới phục vụ vệ sinh thuận tiện hơn.

Nguyên lý hoạt động

Khi lưu chất đi vào Y lọc inox DN300, dòng chảy được dẫn qua lưới lọc bên trong. Những cặn bẩn và hạt rắn bị giữ lại tại lưới, còn lưu chất sau khi lọc tiếp tục đi ra cửa xả và đi vào hệ thống.

Trong quá trình sử dụng, lượng cặn tích tụ ngày càng nhiều. Khi lưới bị bám cặn, lưu lượng có thể giảm và trở lực tăng. Người vận hành cần kiểm tra, tháo lưới và vệ sinh để duy trì hiệu quả làm việc.

Ưu điểm của Y Lọc Inox DN300

Inox 304 bền chắc

Thân và lưới lọc bằng inox 304 giúp sản phẩm có khả năng chống gỉ, chống ăn mòn và đáp ứng tốt nhiều điều kiện làm việc.

Hạn chế cặn trong đường ống

Thiết bị giữ lại các tạp chất trước khi dòng lưu chất đi qua các thiết bị quan trọng, giúp hạn chế nguy cơ tắc nghẽn hoặc ảnh hưởng đến quá trình vận hành.

Phù hợp đường ống lớn

Kích thước DN300 – 12 inch đáp ứng các tuyến đường ống có đường kính lớn và lưu lượng cao.

Dễ kiểm tra và vệ sinh

Lưới lọc có thể tháo rời, thuận tiện cho việc kiểm tra tình trạng cặn và vệ sinh định kỳ.

Kết cấu chắc chắn

Thiết kế dạng chữ Y kết hợp kết nối mặt bích tạo sự ổn định khi lắp đặt trên hệ thống đường ống lớn.

Ứng dụng của Y Lọc Inox DN300

Y lọc inox măt bích DN300 được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước.
• Nhà máy xử lý nước.
• Hệ thống nước sạch.
• Đường ống nước công nghiệp.
• Hệ thống tuần hoàn nước.
• Hệ thống làm mát.
• Đường ống nhà máy.
• Hệ thống máy bơm công nghiệp.
• Hệ thống PCCC.
• Hệ thống bảo vệ van và đồng hồ.
• Các công trình sử dụng đường ống DN300.

Vị trí lắp đặt Y Lọc Inox DN300

Y lọc thường được lắp ở phía trước các thiết bị cần bảo vệ như van, máy bơm, đồng hồ đo hoặc thiết bị điều khiển.

Sơ đồ tham khảo:

Nguồn cấp → Y lọc inox DN300 → Van → Máy bơm/Thiết bị → Hệ thống

Khi lắp đặt cần đảm bảo mũi tên trên thân Y lọc trùng với chiều dòng chảy.

Đối với đường ống DN300, cần bố trí giá đỡ phù hợp và hạn chế để trọng lượng đường ống tác động trực tiếp lên thân lọc.

Hướng dẫn vệ sinh Y Lọc Inox DN300

Để thiết bị hoạt động ổn định, nên kiểm tra và vệ sinh lưới lọc theo tình trạng thực tế của hệ thống.

Bước 1: Khóa van và cô lập đoạn đường ống.

Bước 2: Xả áp và lưu chất còn lại.

Bước 3: Tháo nắp Y lọc.

Bước 4: Lấy lưới lọc ra ngoài.

Bước 5: Làm sạch cặn bám trên lưới.

Bước 6: Kiểm tra lưới lọc và gioăng.

Bước 7: Lắp lại các bộ phận đúng vị trí.

Bước 8: Mở hệ thống và kiểm tra rò rỉ.

Lưu ý khi lắp đặt và sử dụng

• Lắp đúng chiều dòng chảy.
• Kiểm tra kích thước mặt bích trước khi thi công.
• Sử dụng gioăng phù hợp.
• Căn chỉnh đường ống trước khi siết bulong.
• Không để đường ống tạo lực lên thân lọc.
• Đảm bảo có đủ không gian để tháo lưới.
• Kiểm tra độ kín sau khi lắp đặt.
• Vệ sinh lưới khi lượng cặn tích tụ nhiều.
• Không vận hành vượt quá thông số kỹ thuật cho phép.

Câu hỏi thường gặp về Y Lọc Inox DN300

Y Lọc Inox DN300 có kích thước bao nhiêu?

DN300 tương đương 12 inch, thường được gọi là Phi 324. Đường kính ngoài thực tế của ống có thể thay đổi tùy theo tiêu chuẩn ống.

Y Lọc Inox DN300 dùng để làm gì?

Thiết bị dùng để lọc và giữ lại cặn bẩn, tạp chất và các hạt rắn trong dòng lưu chất, giúp bảo vệ các thiết bị phía sau.

Y Lọc Inox DN300 có vệ sinh được không?

Có. Lưới lọc có thể tháo ra để kiểm tra và vệ sinh định kỳ.

Y Lọc Inox DN300 dùng cho nước được không?

Có. Sản phẩm phù hợp với hệ thống nước sạch, nước công nghiệp và xử lý nước khi thông số kỹ thuật đáp ứng điều kiện sử dụng.

Bao lâu nên vệ sinh Y Lọc Inox DN300?

Không có thời gian cố định cho mọi hệ thống. Tần suất vệ sinh phụ thuộc vào chất lượng lưu chất và lượng cặn thực tế. Khi lưu lượng giảm hoặc trở lực tăng, nên kiểm tra lưới lọc.

Địa Chỉ Cung Cấp Y Lọc Inox DN300

DTA Việt Nam cung cấp Y lọc inox DN300 cùng các loại van công nghiệp và vật tư đường ống phục vụ hệ thống cấp nước, xử lý nước, nhà máy và công trình công nghiệp.

Sản phẩm được lựa chọn theo các yêu cầu thực tế như kích thước đường ống, tiêu chuẩn kết nối, áp lực, nhiệt độ và môi trường lưu chất.

Khách hàng có nhu cầu Y lọc inox DN300 có thể liên hệ DTA Việt Nam để được tư vấn sản phẩm phù hợp với hệ thống.
