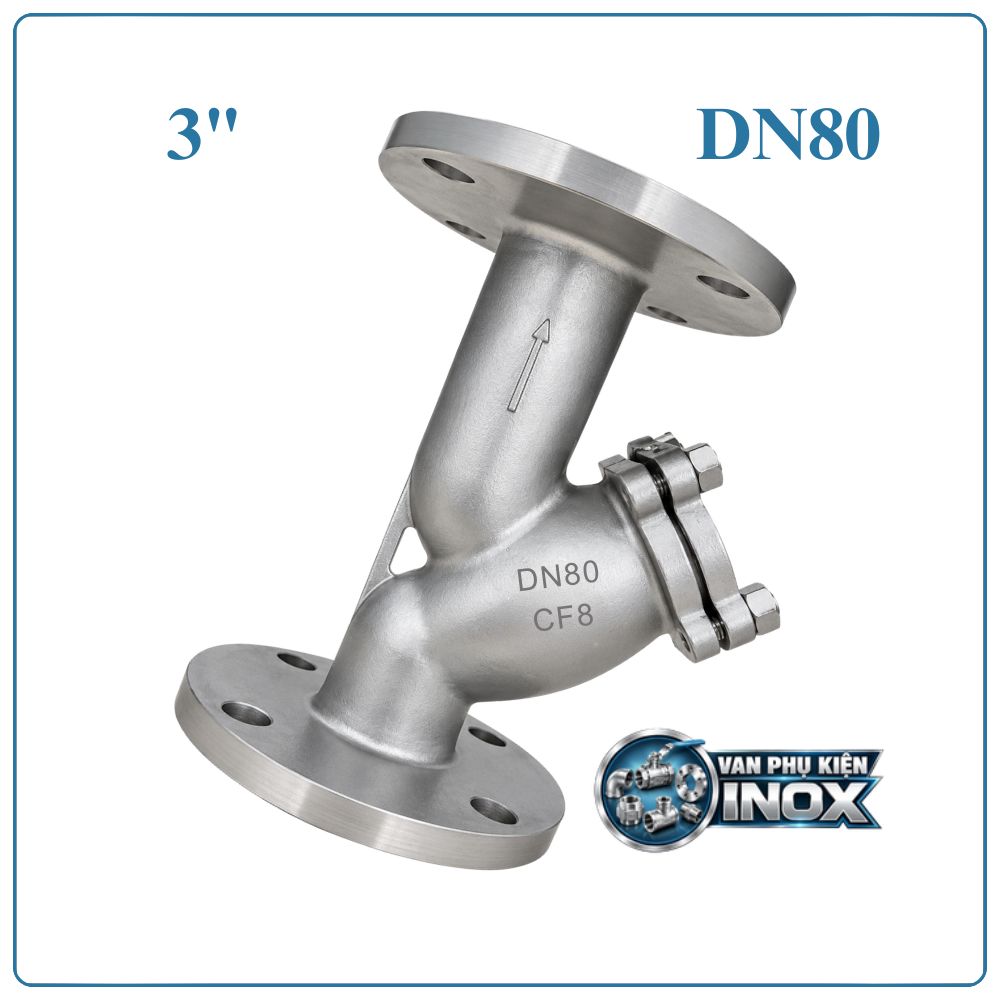

Y Lọc Inox DN80

Y Lọc Inox DN80 là gì?

Y lọc inox mặt bích DN80, còn gọi là lọc Y inox DN80, là thiết bị lọc cơ học có thân được thiết kế theo hình chữ Y. Bên trong thân lọc có lưới inox thực hiện nhiệm vụ giữ lại cặn và các hạt rắn khi dòng lưu chất đi qua.

Khi vận hành, lưu chất đi vào cửa vào của Y lọc, sau đó đi qua lưới lọc. Những tạp chất có kích thước phù hợp sẽ được giữ lại trong khoang lọc, còn dòng lưu chất tiếp tục đi qua cửa ra.

DN80 tương đương 3 inch – Phi 90, là kích thước được sử dụng phổ biến trong các tuyến đường ống có lưu lượng tương đối lớn.

Thông số kỹ thuật Y Lọc Inox DN80

Thông số	Chi tiết
Tên sản phẩm	Y Lọc Inox DN80
Kích thước	DN80 – 3 inch – Phi 90
Vật liệu thân	Inox 304
Vật liệu lưới lọc	Inox 304
Kiểu thiết kế	Dạng chữ Y
Kiểu kết nối	Mặt bích
Tiêu chuẩn kết nối	JIS 10K / PN16
Áp lực làm việc	PN16 – tối đa 16 bar
Nhiệt độ làm việc	-10°C đến 180°C
Môi trường sử dụng	Nước, nước sạch, nước công nghiệp, dầu, khí và chất lỏng phù hợp

Cấu tạo Y Lọc Inox DN80

Y lọc inox DN80 gồm các bộ phận chính như thân lọc, lưới lọc, nắp lọc, gioăng làm kín và mặt bích kết nối.

Thân lọc được chế tạo từ inox 304, tạo thành đường dẫn cho lưu chất và khoang chứa bộ phận lọc. Vật liệu inox giúp thiết bị có khả năng chống gỉ và phù hợp với nhiều môi trường sử dụng.

Lưới lọc inox 304 nằm bên trong thân và trực tiếp giữ lại cặn. Đây là bộ phận cần được kiểm tra thường xuyên, đặc biệt với hệ thống có nguồn lưu chất chứa nhiều tạp chất.

Nắp lọc cho phép tháo lưới khi bảo trì. Gioăng đảm nhiệm chức năng làm kín tại vị trí ghép nối, trong khi mặt bích giúp cố định Y lọc với đường ống.

Nguyên lý hoạt động

Y lọc inox DN80 hoạt động dựa trên nguyên lý lọc cơ học. Dòng lưu chất được đưa vào thân lọc và đi qua lưới bên trong.

Cặn bẩn, rác nhỏ và các hạt rắn bị giữ lại trên lưới. Dòng lưu chất sau khi đi qua bộ phận lọc tiếp tục theo đường ống đến thiết bị sử dụng.

Theo thời gian, cặn sẽ tích tụ trong khoang lọc. Khi lượng cặn tăng cao, lưới có thể bị hạn chế dòng chảy. Lúc này cần ngừng hệ thống và vệ sinh lưới để khôi phục khả năng lọc.

Ưu điểm của Y Lọc Inox DN80

Khả năng chống gỉ tốt

Vật liệu inox 304 giúp Y lọc có khả năng chống gỉ và chống ăn mòn tốt trong nhiều điều kiện sử dụng, đặc biệt với các hệ thống nước.

Hỗ trợ bảo vệ thiết bị

Việc giữ cặn trước khi lưu chất đi vào hệ thống giúp hạn chế tạp chất tác động trực tiếp đến van, máy bơm, đồng hồ và các thiết bị phía sau.

Thiết kế phù hợp đường ống DN80

Kích thước DN80 – 3 inch – Phi 90 phù hợp với các tuyến đường ống có cùng kích thước và tiêu chuẩn kết nối tương ứng.

Thuận tiện kiểm tra và vệ sinh

Lưới lọc có thể tháo ra để làm sạch khi bị bám nhiều cặn. Việc bảo trì được thực hiện tại vị trí lắp đặt mà không cần thay toàn bộ thiết bị.

Kết nối mặt bích

Kết nối mặt bích tạo độ chắc chắn cho hệ thống và thuận tiện tháo lắp khi cần kiểm tra hoặc thay thế.

Ứng dụng của Y Lọc Inox DN80

Y lọc inox DN80 có thể được sử dụng tại nhiều vị trí trên đường ống, đặc biệt là những nơi cần hạn chế cặn trước thiết bị.

Một số ứng dụng thường gặp:

• Hệ thống cấp nước.
• Đường ống nước sạch.
• Hệ thống xử lý nước.
• Nhà máy sản xuất.
• Hệ thống tuần hoàn nước.
• Đường ống làm mát.
• Hệ thống máy bơm.
• Hệ thống PCCC.
• Đường ống bảo vệ van.
• Hệ thống đồng hồ đo.
• Các tuyến đường ống công nghiệp DN80.

Vị trí lắp đặt Y Lọc Inox DN80

Y lọc nên được bố trí tại vị trí thuận tiện cho việc kiểm tra và vệ sinh. Trong hệ thống đường ống, thiết bị thường được đặt trước những thiết bị cần bảo vệ khỏi cặn.

Sơ đồ tham khảo:

Nguồn cấp → Y lọc DN80 → Van → Máy bơm/Thiết bị → Hệ thống

Khi lắp đặt, cần chú ý chiều mũi tên trên thân Y lọc phải trùng với chiều dòng chảy.

Đồng thời, cần chừa khoảng không phù hợp để có thể tháo nắp và lấy lưới lọc ra ngoài khi bảo dưỡng.

Vệ sinh và bảo dưỡng Y Lọc DN80

Tần suất vệ sinh phụ thuộc vào chất lượng lưu chất và lượng cặn thực tế trong đường ống. Không nên áp dụng một thời gian cố định cho mọi hệ thống.

Nên kiểm tra Y lọc khi nhận thấy:

• Lưu lượng qua đường ống giảm.
• Chênh lệch áp suất trước và sau lọc tăng.
• Thiết bị phía sau hoạt động không ổn định.
• Lưới lọc có nhiều cặn.
• Hệ thống vừa thi công và còn tồn dư tạp chất trong đường ống.

Khi vệ sinh, cần khóa dòng chảy, xả áp, tháo nắp, lấy lưới ra làm sạch và kiểm tra gioăng trước khi lắp lại.

Cách lựa chọn Y Lọc Inox DN80

Để chọn đúng sản phẩm, cần kiểm tra đồng thời kích thước và điều kiện vận hành của hệ thống.

Các yếu tố quan trọng gồm:

• Kích thước đường ống DN80 – 3 inch – Phi 90.
• Tiêu chuẩn kết nối mặt bích.
• Vật liệu thân và lưới.
• Áp lực làm việc.
• Nhiệt độ lưu chất.
• Loại lưu chất.
• Lưu lượng đường ống.
• Yêu cầu lọc.
• Vị trí lắp đặt.
• Điều kiện bảo trì thực tế.

Việc đối chiếu đầy đủ thông số giúp hạn chế tình trạng sản phẩm không phù hợp với hệ thống sau khi lắp đặt.

Lưu ý khi lắp đặt

Trước khi đưa Y lọc DN80 vào sử dụng, cần kiểm tra kích thước mặt bích và căn chỉnh đường ống. Không nên để trọng lượng đường ống tác động trực tiếp lên thân lọc.

Cần lắp đúng chiều dòng chảy, sử dụng gioăng phù hợp và siết bulong đều. Sau khi hoàn thành, nên vận hành thử và kiểm tra các vị trí kết nối để phát hiện rò rỉ.

Đối với hệ thống có nhiều cặn, cần xây dựng lịch kiểm tra lưới lọc phù hợp để tránh ảnh hưởng đến lưu lượng.

Câu hỏi thường gặp

Y Lọc Inox DN80 tương đương bao nhiêu?

DN80 tương đương 3 inch – Phi 90.

Y Lọc Inox DN80 có tác dụng gì?

Thiết bị dùng để giữ lại cặn bẩn và các hạt rắn trong dòng lưu chất, qua đó hỗ trợ bảo vệ thiết bị phía sau.

Y Lọc DN80 có tháo lưới vệ sinh được không?

Có. Lưới lọc có thể tháo ra để vệ sinh, kiểm tra và thay thế khi cần.

Y Lọc Inox DN80 dùng cho hệ thống nào?

Sản phẩm thường được sử dụng trong hệ thống cấp nước, xử lý nước, đường ống công nghiệp, nhà máy, hệ thống máy bơm và nhiều công trình kỹ thuật khác.
