Khớp nối mềm inox là gì?

Khớp nối mềm inox là một phụ kiện đường ống có phần thân đàn hồi, thường được chế tạo từ ống ruột gà inox (bellows) và có thể được gia cường bằng lớp lưới bện inox (braided wire).

Thiết bị được lắp giữa hai đoạn đường ống hoặc giữa đường ống với thiết bị như máy bơm, máy nén, quạt, van… nhằm hấp thụ các chuyển động và dao động phát sinh trong quá trình vận hành.

Khác với đoạn ống inox cứng, khớp nối mềm có khả năng biến dạng trong giới hạn thiết kế, nhờ đó giúp hệ thống hạn chế tác động của:

• Rung động từ máy bơm.
• Chấn động cơ học.
• Giãn nở vì nhiệt.
• Co ngót đường ống.
• Sai lệch nhỏ khi lắp đặt.
• Dao động áp suất.
• Chuyển vị giữa các thiết bị.

Một số dòng còn được gọi bằng những tên như:

khớp nối mềm inox chống rung, ống nối mềm inox, ống mềm inox, khớp chống rung inox, khớp nối giãn nở inox, khớp nối mềm inox 304, khớp nối mềm inox 316.

Tại sao hệ thống đường ống cần khớp nối mềm inox?

Trong quá trình hoạt động, đường ống không phải lúc nào cũng đứng yên hoàn toàn.

Ví dụ, khi máy bơm khởi động, động cơ tạo ra rung động truyền sang đường ống. Nếu đường ống được kết nối trực tiếp với máy bơm bằng đoạn ống cứng, rung động có thể lan truyền sang toàn bộ hệ thống.

Theo thời gian, hiện tượng này có thể làm:

• Bu lông bị lỏng.
• Mối hàn chịu tải dao động.
• Giá đỡ đường ống bị rung.
• Đường ống phát sinh tiếng ồn.
• Mối nối bị rò rỉ.
• Thiết bị giảm tuổi thọ.

Khớp nối mềm inox đóng vai trò như một vùng đệm linh hoạt giữa thiết bị và đường ống, giúp hấp thụ một phần rung động và chuyển vị.

Đây là lý do sản phẩm thường được lắp ở đầu hút/đầu xả máy bơm, quạt, máy nén khí và các vị trí đường ống có rung động.

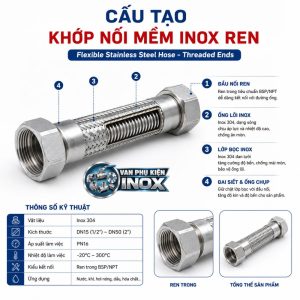

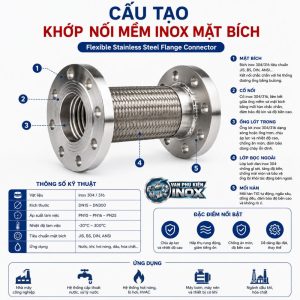

Cấu tạo khớp nối mềm inox

Một khớp nối mềm inox thông thường gồm 3 thành phần chính:

3.1. Ống ruột gà inox – Bellows

Đây là bộ phận quan trọng nhất.

Ống được tạo thành các nếp gấp dạng sóng, giúp tăng khả năng biến dạng đàn hồi và hấp thụ chuyển động.

Vật liệu thường gặp:

• Inox 304.
• Inox 316.
• Một số ứng dụng đặc biệt có thể sử dụng vật liệu inox khác theo yêu cầu.

Ống ruột gà tiếp xúc trực tiếp với môi chất nên vật liệu cần được lựa chọn phù hợp với nhiệt độ, áp suất và tính chất hóa học của lưu chất.

3.2. Lưới bện inox

Bên ngoài ruột gà thường có một hoặc nhiều lớp lưới bện inox.

Lớp lưới có tác dụng:

• Gia cường cho ruột gà.
• Tăng khả năng chịu áp lực.
• Hạn chế biến dạng quá mức.
• Bảo vệ phần ruột gà.
• Tăng độ ổn định khi hệ thống vận hành.

Cấu tạo ruột gà kết hợp lưới bện là đặc điểm phổ biến của nhiều dòng khớp nối mềm kim loại.

3.3. Đầu kết nối

Hai đầu khớp nối được thiết kế để kết nối với đường ống.

Các dạng phổ biến gồm:

• Khớp nối mềm inox mặt bích.
• Khớp nối mềm inox nối ren.
• Khớp nối mềm inox rắc co.
• Đầu hàn.
• Một số kiểu kết nối chuyên dụng khác.

Việc lựa chọn đầu kết nối phải phù hợp với đường ống hiện hữu.

Nguyên lý hoạt động của khớp nối mềm inox

Nguyên lý của khớp nối mềm inox dựa trên khả năng đàn hồi và biến dạng có kiểm soát của phần thân mềm.

Ví dụ với hệ thống máy bơm:

Máy bơm → Khớp nối mềm inox → Đường ống

Khi máy bơm hoạt động, rung động và dao động cơ học được truyền đến khớp nối. Phần ruột gà và lưới bện có khả năng hấp thụ một phần dao động, từ đó hạn chế việc truyền rung trực tiếp sang đường ống.

Đối với đường ống dẫn nước nóng hoặc hơi, khi nhiệt độ thay đổi, vật liệu đường ống có xu hướng giãn nở hoặc co lại. Khớp nối mềm có thể hấp thụ một phần chuyển vị trong giới hạn thiết kế.

Điểm quan trọng: khớp nối mềm không phải là bộ phận có thể hấp thụ mọi loại chuyển động. Khả năng bù trừ phụ thuộc vào thiết kế, chiều dài, số lớp, loại bellows, hướng chuyển động và điều kiện lắp đặt.

Ưu điểm của khớp nối mềm inox

5.1. Khả năng chống rung tốt

Đây là một trong những lý do phổ biến nhất để sử dụng khớp nối mềm inox.

Sản phẩm giúp hạn chế truyền rung từ:

• Máy bơm.
• Máy nén khí.
• Quạt.
• Máy phát.
• Động cơ.
• Thiết bị công nghiệp.

5.2. Bù giãn nở nhiệt

Khi nhiệt độ thay đổi, đường ống kim loại có thể giãn nở hoặc co lại.

Khớp nối mềm được bố trí đúng vị trí có thể hấp thụ một phần chuyển vị nhiệt, giúp giảm ứng suất truyền lên đường ống và thiết bị.

5.3. Chống ăn mòn

So với khớp nối sử dụng vật liệu thông thường, inox 304 và 316 có khả năng chống ăn mòn tốt trong nhiều môi trường.

Đặc biệt, inox 316 có khả năng chống ăn mòn rỗ và ăn mòn khe tốt hơn inox 304 trong nhiều môi trường có chloride nhờ thành phần molypden.

5.4. Chịu nhiệt tốt

Khớp nối mềm kim loại phù hợp với các hệ thống có nhiệt độ cao hơn so với nhiều loại khớp nối cao su thông thường.

Tuy nhiên, không nên lấy một mức nhiệt độ cố định áp dụng cho mọi khớp nối inox. Nhiệt độ cho phép phụ thuộc vào vật liệu bellows, lớp bện, gioăng, đầu nối và điều kiện áp suất.

5.5. Giảm tiếng ồn

Việc hạn chế truyền rung từ thiết bị sang đường ống cũng có thể giúp giảm tiếng ồn cơ học trong hệ thống.

5.6. Tăng tuổi thọ hệ thống

Khi rung động và ứng suất được kiểm soát tốt hơn, các bộ phận như:

• Đường ống.
• Mối hàn.
• Mặt bích.
• Máy bơm.
• Van.
• Giá đỡ.

có thể giảm chịu tải dao động.

Phân loại khớp nối mềm inox phổ biến

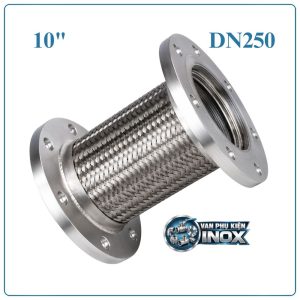

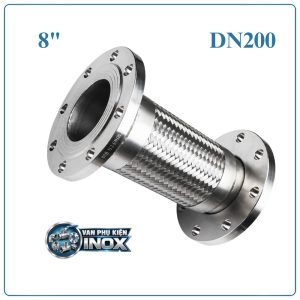

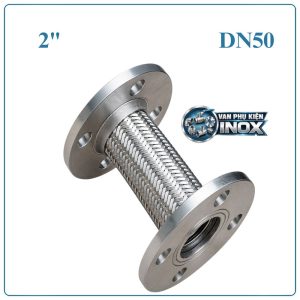

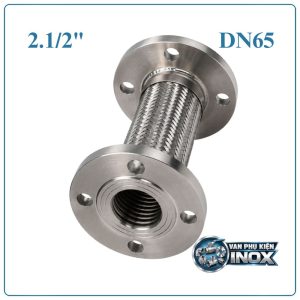

Khớp nối mềm inox mặt bích

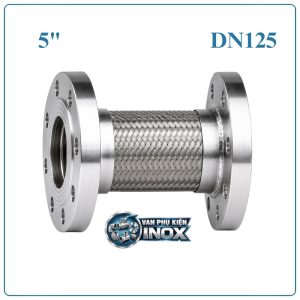

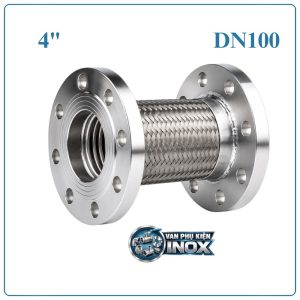

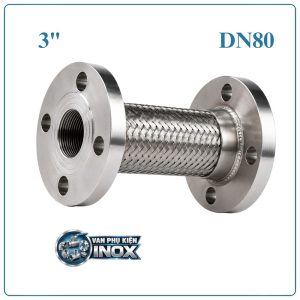

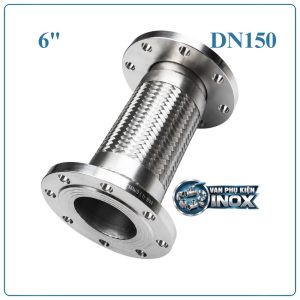

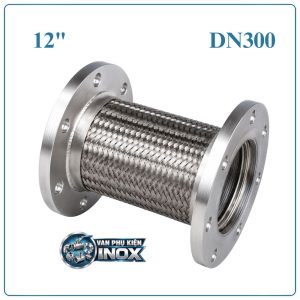

Khớp nối mềm inox mặt bích là lựa chọn phổ biến trong hệ thống đường ống công nghiệp.

Hai đầu sản phẩm được chế tạo với mặt bích để kết nối với đường ống, máy bơm hoặc thiết bị bằng bu lông.

Một số tiêu chuẩn mặt bích phổ biến:

• JIS.
• DIN.
• ANSI.
• BS.

Ưu điểm:

• Kết nối chắc chắn.
• Dễ tháo lắp.
• Phù hợp đường ống trung bình và lớn.
• Thuận tiện bảo trì.
• Có thể lựa chọn nhiều tiêu chuẩn bích.

Các nhà cung cấp hiện có những dòng khớp nối mềm mặt bích từ DN nhỏ đến DN lớn, nhưng kích thước và tiêu chuẩn thực tế phụ thuộc từng model.

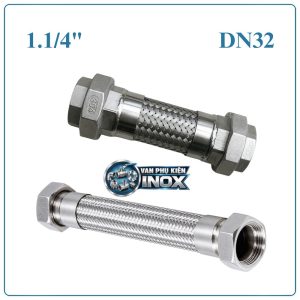

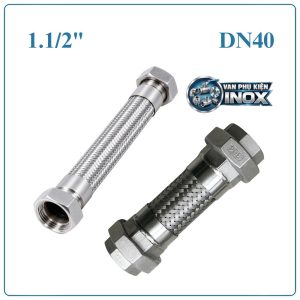

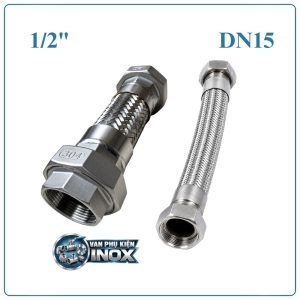

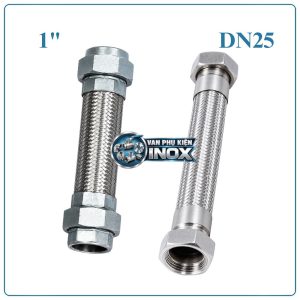

Khớp nối mềm inox nối ren

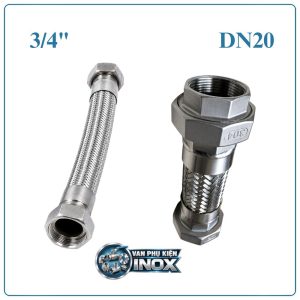

Khớp nối mềm inox nối ren thường được sử dụng cho hệ thống đường ống có kích thước nhỏ.

Các kích thước thường gặp:

• DN15 – 1/2″.
• DN20 – 3/4″.
• DN25 – 1″.
• DN32 – 1 1/4″.
• DN40 – 1 1/2″.
• DN50 – 2″.
• DN65 – 2 1/2″.
• DN80 – 3″.
• DN100 – 4″.

Tuy nhiên, kích thước thực tế cần kiểm tra theo catalogue của nhà sản xuất.

Ưu điểm của loại nối ren:

• Kích thước nhỏ gọn.
• Lắp đặt nhanh.
• Dễ tháo ra thay thế.
• Phù hợp hệ thống dân dụng và công nghiệp nhẹ.

Bảng thông số kỹ thuật tham khảo

Thông số	Giá trị tham khảo
Sản phẩm	Khớp nối mềm inox
Vật liệu	SUS304 / SUS316
Thân	Ống ruột gà inox
Gia cường	Lưới bện inox
Kết nối	Ren / Rắc co / Mặt bích
Kích thước	DN15 – DN1000 tùy model
Áp lực	PN10 / PN16 / PN25 / PN40 tùy model
Tiêu chuẩn bích	JIS / DIN / ANSI / BS
Môi chất	Nước, khí, hơi, dầu, một số hóa chất
Chức năng	Chống rung, bù giãn nở, bù chuyển vị
Nhiệt độ	Theo từng model
Xuất xứ	Tùy thương hiệu

Một số nguồn thương mại hiện công bố khớp nối mềm inox với DN15–DN1000, PN10–PN40 và nhiều loại kết nối; đây là dải sản phẩm tham khảo chứ không phải thông số chung cho tất cả sản phẩm trên thị trường.

Khớp nối mềm inox có những kích thước nào?

Tùy thiết kế, sản phẩm có thể được cung cấp từ kích thước nhỏ đến rất lớn.

Một số size thường gặp:

DN15 – DN20 – DN25 – DN32 – DN40 – DN50 – DN65 – DN80 – DN100 – DN125 – DN150 – DN200 – DN250 – DN300…

Đối với các hệ thống công nghiệp lớn có thể sử dụng kích thước lớn hơn.

Khi đặt hàng không nên chỉ cung cấp “DN50” mà nên xác nhận thêm:

• Kiểu kết nối.
• Tiêu chuẩn bích.
• Chiều dài.
• Vật liệu.
• Áp lực.
• Nhiệt độ.
• Môi chất.

Ứng dụng của khớp nối mềm inox

Hệ thống máy bơm

Đây là ứng dụng rất phổ biến.

Khớp nối được lắp tại đầu hút hoặc đầu xả để giảm truyền rung từ máy bơm sang đường ống.

Hệ thống PCCC

Khớp nối mềm có thể được sử dụng tại các vị trí kết nối với thiết bị bơm và đường ống PCCC nếu sản phẩm đáp ứng yêu cầu kỹ thuật của hệ thống.

Hệ thống HVAC

Trong hệ thống điều hòa, thông gió và làm lạnh, khớp nối mềm giúp hạn chế truyền rung từ thiết bị sang đường ống.

Hệ thống cấp thoát nước

Ứng dụng cho:

• Nhà máy nước.
• Trạm bơm.
• Chung cư.
• Tòa nhà.
• Nhà máy.
• Hệ thống xử lý nước.

Hệ thống khí nén

Khớp nối mềm inox có thể được sử dụng để kết nối máy nén khí với đường ống, giúp hạn chế truyền rung động.

Hệ thống hơi nóng

Với loại khớp nối được thiết kế phù hợp, sản phẩm có thể sử dụng trong hệ thống hơi và nước nóng.

Ngành hóa chất

Inox 304 hoặc 316 có thể được sử dụng tùy tính chất hóa chất.

Đối với hóa chất ăn mòn mạnh, bắt buộc kiểm tra khả năng tương thích vật liệu trước khi lựa chọn.

So sánh khớp nối mềm inox và khớp nối mềm cao su

Tiêu chí	Khớp nối mềm inox	Khớp nối mềm cao su
Vật liệu	Inox	Cao su + gia cường
Chống ăn mòn	Tốt	Phụ thuộc vật liệu cao su
Chịu nhiệt	Tốt	Thường thấp hơn
Chịu áp	Tùy thiết kế	Tùy thiết kế
Chống rung	Tốt	Rất tốt
Bù chuyển vị	Tốt ở phạm vi thiết kế	Tốt
Hệ thống hơi	Phù hợp loại chuyên dụng	Phải chọn đúng loại
Tuổi thọ	Cao nếu dùng đúng điều kiện	Phụ thuộc môi trường
Giá	Thường cao hơn	Thường kinh tế hơn

Không có loại nào tốt tuyệt đối. Việc lựa chọn phụ thuộc vào môi chất, nhiệt độ, áp suất, biên độ rung và yêu cầu chuyển vị.

17. Khớp nối mềm inox giá bao nhiêu?

Giá khớp nối mềm inox phụ thuộc vào rất nhiều yếu tố:

1. Inox 304 hay inox 316.
2. Kích thước DN.
3. Chiều dài.
4. Số lớp lưới.
5. Kiểu kết nối.
6. Tiêu chuẩn mặt bích.
7. Áp lực làm việc.
8. Nhiệt độ.
9. Thương hiệu.
10. Xuất xứ.
11. Số lượng đặt hàng.

Do đó, cùng là khớp nối mềm inox DN50 nhưng hai sản phẩm có thể có mức giá khác nhau đáng kể nếu cấu tạo, vật liệu hoặc tiêu chuẩn kết nối khác nhau.

Muốn báo giá chính xác cần cung cấp:

DN + inox 304/316 + ren/bích + chiều dài + áp lực + môi chất.

Cách lựa chọn khớp nối mềm inox đúng kỹ thuật

Đây là phần rất quan trọng khi mua sản phẩm.

Bước 1: Xác định môi chất

Xác định hệ thống đang vận chuyển:

• Nước.
• Nước nóng.
• Hơi.
• Khí.
• Dầu.
• Hóa chất.

Không nên chọn khớp nối chỉ dựa trên kích thước đường ống.

Bước 2: Xác định áp suất

Ví dụ:

• PN10.
• PN16.
• PN25.
• PN40.

Áp suất thực tế phải thấp hơn hoặc nằm trong giới hạn thiết kế của khớp nối theo catalogue.

Bước 3: Xác định nhiệt độ

Nhiệt độ ảnh hưởng trực tiếp đến khả năng chịu tải và tuổi thọ của khớp nối.

Đặc biệt với hệ thống:

• Hơi.
• Nước nóng.
• Dầu nóng.
• Khí nóng.

cần kiểm tra kỹ thông số nhiệt độ.

Bước 4: Xác định kích thước

Xác định DN đường ống:

DN25, DN32, DN40, DN50, DN65, DN80, DN100…

Bước 5: Xác định kiểu kết nối

Chọn:

• Ren.
• Rắc co.
• Mặt bích.
• Hàn.

Nếu hệ thống hiện tại sử dụng mặt bích JIS 10K thì không nên mua khớp nối có mặt bích ANSI chỉ vì cùng DN.

Bước 6: Xác định chiều dài

Chiều dài khớp nối phải phù hợp khoảng cách giữa hai điểm kết nối.

Không nên ép khớp nối ngắn hơn hoặc kéo căng khớp nối dài hơn thiết kế.

Hướng dẫn lắp đặt khớp nối mềm inox

Để sản phẩm hoạt động bền, cần chú ý vị trí và phương pháp lắp.

Bước 1: Kiểm tra sản phẩm

Kiểm tra:

• Kích thước.
• Vật liệu.
• Mặt bích.
• Ren.
• Chiều dài.
• Tình trạng lưới bện.

Bước 2: Kiểm tra đường ống

Đường ống cần được căn chỉnh tương đối chính xác.

Không sử dụng khớp nối mềm để sửa lỗi lệch tâm lớn của đường ống.

Bước 3: Lắp đúng chiều dài

Khớp nối cần được lắp ở trạng thái phù hợp với chiều dài thiết kế.

Không kéo căng hoặc nén ép quá mức.

Bước 4: Siết kết nối

Với loại mặt bích, siết bu lông theo trình tự phù hợp để lực phân bố đều.

Bước 5: Kiểm tra sau lắp đặt

Sau khi cấp môi chất, kiểm tra:

• Rò rỉ.
• Rung động.
• Tiếng ồn.
• Biến dạng bất thường.
• Tình trạng đầu nối.

Những lỗi thường gặp khi sử dụng khớp nối mềm inox

Lỗi 1: Dùng khớp nối để bù sai lệch quá lớn

Khớp nối mềm không phải công cụ để “sửa” đường ống lắp đặt sai.

Nếu hai đường ống lệch nhau quá nhiều, cần căn chỉnh lại hệ thống.

Lỗi 2: Không có giá đỡ đường ống

Khớp nối mềm không nên chịu toàn bộ trọng lượng của đường ống.

Đường ống cần được thiết kế giá đỡ phù hợp.

Lỗi 3: Chọn sai vật liệu

Ví dụ, sử dụng inox 304 cho môi trường có tính ăn mòn cao mà không kiểm tra tương thích vật liệu.

Lỗi 4: Chọn sai tiêu chuẩn mặt bích

Cùng DN nhưng tiêu chuẩn bích khác nhau có thể không lắp được.

Cần kiểm tra:

• JIS.
• DIN.
• ANSI.
• BS.

Lỗi 5: Không kiểm tra áp lực

Khớp nối mềm có giới hạn áp suất. Không được sử dụng vượt thông số thiết kế.

Mua khớp nối mềm inox ở đâu?

Khi mua khớp nối mềm inox, không nên chỉ quan tâm đến giá rẻ.

Một nhà cung cấp uy tín nên có khả năng cung cấp:

• Thông số kỹ thuật rõ ràng.
• Vật liệu inox 304/316.
• Kích thước đầy đủ.
• Catalogue.
• Hình ảnh thực tế.
• Tiêu chuẩn mặt bích.
• Tư vấn lựa chọn.
• Chính sách bảo hành.
• Hóa đơn/chứng từ theo nhu cầu.
• CO/CQ khi công trình yêu cầu.

Đối với đơn hàng công nghiệp, nên gửi đầy đủ thông số cho nhà cung cấp để tránh mua nhầm sản phẩm.

Câu hỏi thường gặp về khớp nối mềm inox

Khớp nối mềm inox dùng để làm gì?

Khớp nối mềm inox dùng để giảm rung, hấp thụ chấn động, bù giãn nở nhiệt và hỗ trợ bù chuyển vị trong giới hạn thiết kế của hệ thống đường ống.

Khớp nối mềm inox 304 có tốt không?

Có. Inox 304 là vật liệu phổ biến, có khả năng chống ăn mòn tốt trong nhiều môi trường và có chi phí hợp lý.

Inox 316 có tốt hơn inox 304 không?

Trong nhiều môi trường có chloride, inox 316 có khả năng chống ăn mòn tốt hơn inox 304. Tuy nhiên, lựa chọn phải dựa trên môi chất thực tế chứ không chỉ dựa vào mác inox.

Khớp nối mềm inox có chống rung không?

Có. Đây là một trong những công dụng chính của sản phẩm, đặc biệt khi lắp giữa thiết bị gây rung và đường ống.

Khớp nối mềm inox có chịu nhiệt không?

Có, nhưng mức nhiệt tối đa phụ thuộc từng model. Không nên áp dụng một thông số nhiệt độ chung cho mọi loại khớp nối.

Khớp nối mềm inox có dùng cho máy bơm không?

Có. Đây là ứng dụng phổ biến để hạn chế truyền rung từ máy bơm sang đường ống.

Khớp nối mềm inox có dùng cho hơi không?

Có thể, nếu sản phẩm được thiết kế và chứng nhận phù hợp với áp suất, nhiệt độ và loại hơi của hệ thống.

Nên chọn khớp nối mềm inox 304 hay 316?

Với nước sạch và môi trường thông thường, inox 304 thường là lựa chọn kinh tế. Với môi trường có tính ăn mòn cao hơn, đặc biệt có chloride, có thể cân nhắc inox 316.

25. Vì sao nên chọn khớp nối mềm inox thay vì đoạn ống cứng?

Đoạn ống cứng chủ yếu có nhiệm vụ dẫn môi chất và kết nối cố định.

Trong khi đó, khớp nối mềm inox vừa thực hiện chức năng kết nối vừa tạo ra khả năng linh hoạt nhất định để:

Giảm rung → giảm truyền chấn động → hấp thụ chuyển vị → bảo vệ thiết bị và đường ống.

Đây là lý do khớp nối mềm thường được sử dụng tại những vị trí có thiết bị quay hoặc nơi hệ thống chịu biến đổi nhiệt.

Kết luận

Khớp nối mềm inox là một phụ kiện quan trọng giúp nâng cao độ ổn định và độ bền của hệ thống đường ống. Với cấu tạo gồm ruột gà inox, lưới bện và đầu kết nối, sản phẩm có khả năng giảm rung, bù giãn nở nhiệt và hấp thụ một phần chuyển vị trong phạm vi thiết kế.
