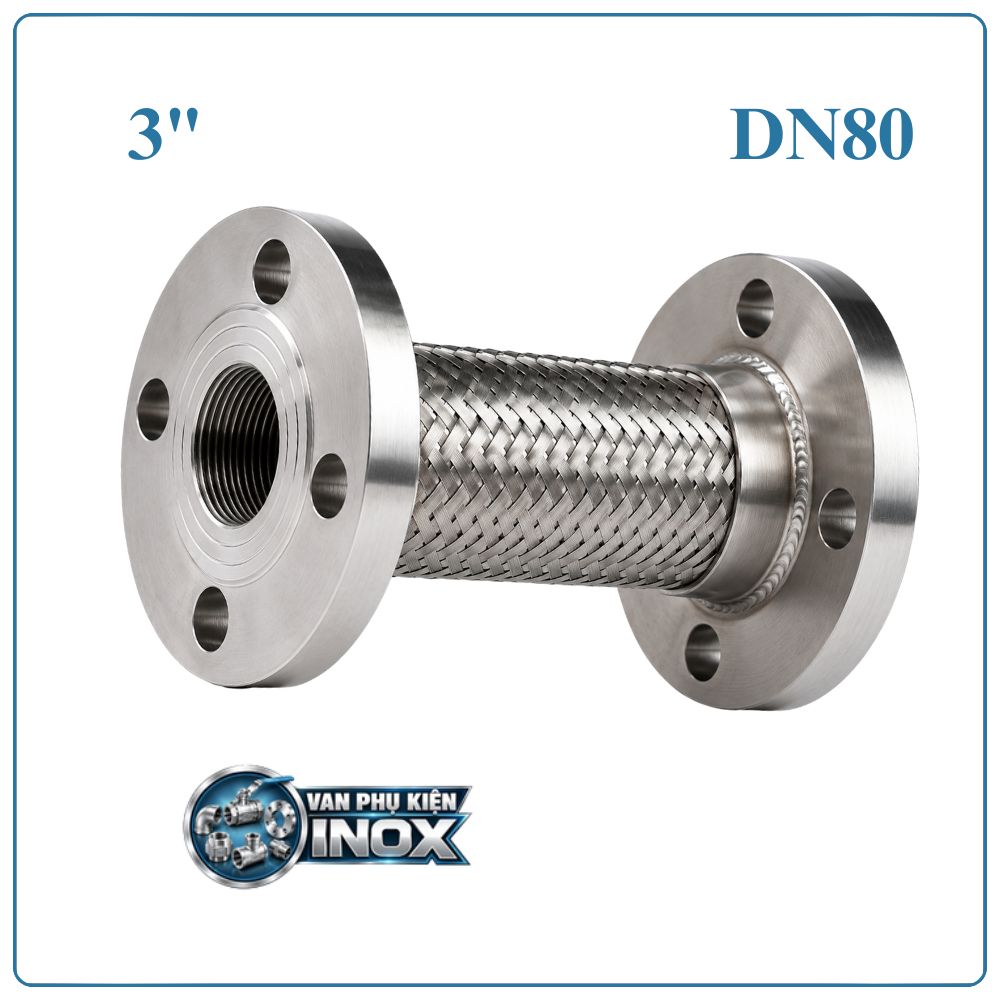

Khớp Nối Mềm Inox DN80

Khớp Nối Mềm Inox DN80 Là gì?

Khớp nối mềm inox mặt bích DN80 là đoạn nối trung gian được lắp giữa đường ống với đường ống hoặc giữa đường ống và thiết bị. Phần thân mềm tạo ra khả năng đàn hồi tại vị trí liên kết, giúp hấp thụ một phần rung động và chuyển động nhỏ thay vì truyền trực tiếp lên toàn bộ tuyến ống.

Sản phẩm có kích thước DN80 – Phi 90mm – 3 inch, sử dụng kết nối mặt bích, phù hợp với đường ống DN80 có quy cách tương ứng.

Thông số kỹ thuật Khớp Nối Mềm Inox DN80

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm inox DN80
Kích thước danh nghĩa	DN80
Đường kính ngoài	Phi 90mm
Kích thước inch	3 inch
Vật liệu	Inox 304
Kiểu kết nối	Mặt bích
Áp lực làm việc	PN16 – 16 Bar
Nhiệt độ làm việc	0°C – 100°C
Môi trường sử dụng	Nước, khí, dầu, hơi và lưu chất phù hợp
Chức năng	Giảm rung, giảm chấn, hấp thụ chuyển động nhỏ

Ưu điểm khớp nối mềm inox DN80

Khớp nối mềm inox DN80 được sử dụng tại những vị trí mà đường ống cần có thêm độ linh hoạt thay vì liên kết hoàn toàn bằng đoạn nối cứng.

Độ bền cao:
Inox 304 có đặc tính cơ học tốt, phù hợp với nhiều hệ thống đường ống làm việc liên tục.

Chống ăn mòn tốt:
Vật liệu inox giúp sản phẩm có khả năng chống oxy hóa và hạn chế ăn mòn trong môi trường sử dụng phù hợp.

Giảm rung cho hệ thống:
Thân mềm hấp thụ một phần dao động do máy bơm, động cơ hoặc thiết bị cơ khí tạo ra.

Hạn chế lực truyền qua mối nối:
Khớp tạo ra vùng đệm giữa hai bộ phận, giúp giảm tác động trực tiếp lên đường ống.

Kết nối chắc chắn:
Hai đầu mặt bích được cố định bằng bu lông, tạo liên kết ổn định trong quá trình vận hành.

Thuận tiện bảo trì:
Có thể tháo rời khỏi hệ thống khi cần kiểm tra hoặc thay thế.

Cấu tạo

Khớp nối mềm inox DN80 được cấu thành từ các bộ phận chính có chức năng bổ trợ cho nhau:

• Thân mềm inox 304: Là phần trung tâm của khớp, đảm nhiệm khả năng đàn hồi và hấp thụ rung động.
• Nếp gấp đàn hồi: Được tạo trên thân khớp để tăng khả năng biến dạng khi chịu tác động từ đường ống.
• Mặt bích: Hai đầu sản phẩm dùng để liên kết với đường ống hoặc thiết bị có mặt bích DN80 tương ứng.
• Gioăng: Bố trí giữa hai bề mặt ghép, hỗ trợ duy trì độ kín của hệ thống.
• Bu lông, đai ốc: Dùng để siết chặt hai mặt bích và cố định khớp nối trên đường ống.

Nguyên lí hoạt động

Khi đường ống xuất hiện rung động hoặc chuyển động nhỏ, phần thân mềm của khớp nối DN80 sẽ co giãn và biến dạng trong giới hạn cho phép để hấp thụ một phần tác động.

Nhờ có khoảng đàn hồi này, rung động và lực cơ học không truyền hoàn toàn sang đoạn ống hoặc thiết bị phía bên kia, giúp vị trí kết nối hoạt động ổn định hơn.

Khả năng chịu rung và bù chuyển động

Khớp nối DN80 phát huy tác dụng rõ rệt tại những vị trí thường xuyên chịu tác động từ thiết bị hoặc sự thay đổi của đường ống.

Rung cơ học:
Hạn chế dao động truyền từ máy bơm, động cơ và thiết bị quay sang tuyến ống.

Chấn động:
Tạo khoảng đệm đàn hồi, giảm tác động đột ngột lên khu vực liên kết.

Chuyển vị nhỏ:
Cho phép hai đầu kết nối có sự dịch chuyển nhất định trong phạm vi thiết kế.

Giãn nở nhiệt:
Hỗ trợ hấp thụ một phần chuyển động khi đường ống co giãn theo nhiệt độ.

Giảm ứng suất:
Hạn chế lực tác động tập trung tại vị trí nối giữa đường ống và thiết bị.

Khả năng bù chuyển động thực tế phụ thuộc vào thiết kế của từng model, chiều dài khớp và điều kiện lắp đặt. Không sử dụng khớp nối để thay thế giá đỡ hoặc xử lý sai lệch lớn của đường ống.

Khớp nối mềm inox DN80 được dùng ở đâu?

• Máy bơm nước: Lắp tại đầu hút hoặc đầu xả để hạn chế rung động truyền vào đường ống.
• Trạm bơm: Phù hợp với các cụm thiết bị có phát sinh dao động trong quá trình vận hành.
• Hệ thống cấp nước: Sử dụng trên tuyến ống DN80 vận chuyển nước.
• Hệ thống xử lý nước: Kết nối đường ống với máy bơm, thiết bị lọc và các cụm xử lý.
• Hệ thống HVAC: Ứng dụng tại đường nước tuần hoàn, cụm bơm và thiết bị trao đổi nhiệt.
• Đường ống công nghiệp: Bố trí ở những vị trí cần giảm rung và tăng tính linh hoạt.
• Hệ thống khí: Có thể sử dụng khi sản phẩm đáp ứng yêu cầu về áp lực, nhiệt độ và môi trường làm việc.
• Hệ thống PCCC: Lắp tại các vị trí được thiết kế sử dụng khớp nối mềm.
• Thiết bị cơ khí: Dùng làm đoạn nối giữa thiết bị và tuyến đường ống DN80.

Cách chọn khớp nối mềm DN80 phù hợp

• Xác định đúng kích thước đường ống DN80 – Phi 90mm – 3 inch.
• Kiểm tra hệ thống sử dụng mặt bích.
• Đối chiếu tiêu chuẩn mặt bích và khoảng cách tâm lỗ bu lông.
• Xác định áp lực vận hành không vượt quá PN16 – 16 Bar.
• Kiểm tra nhiệt độ lưu chất trong phạm vi 0–100°C.
• Xem xét khả năng tương thích của inox 304 với lưu chất.
• Đo khoảng cách giữa hai mặt bích để lựa chọn chiều dài khớp phù hợp.
• Xác định vị trí lắp đặt có rung động hoặc chuyển động hay không.
• Đảm bảo đường ống có hệ thống giá đỡ và điểm neo riêng.

Quy trình lắp đặt đúng kỹ thuật

Bước 1: Chuẩn bị

Ngắt hệ thống và xả hết áp suất trong đường ống. Làm sạch bề mặt hai mặt bích, kiểm tra gioăng, bu lông và thân khớp trước khi đưa vào lắp đặt.

Bước 2: Căn chỉnh và ghép nối

Đưa hai mặt bích về đúng vị trí, đặt khớp nối vào giữa rồi lắp gioăng và bu lông. Cần đảm bảo hai đầu khớp đồng tâm, không để thân khớp bị xoắn hoặc chịu lực kéo bất thường.

Bước 3: Siết bu lông và thử kín

Siết bu lông lần lượt theo đường chéo để lực ép được phân bố đều. Sau khi hoàn thiện, cấp áp từ từ và kiểm tra toàn bộ mối nối trước khi vận hành chính thức.

Kiểm tra và bảo dưỡng trong quá trình sử dụng

Theo dõi thân khớp:
Kiểm tra định kỳ các nếp gấp và bề mặt inox, đặc biệt tại những vị trí thường xuyên chịu rung động.

Kiểm tra mối ghép:
Quan sát mặt bích, gioăng và bu lông để phát hiện hiện tượng rò rỉ hoặc liên kết bị lỏng.

Đánh giá độ rung:
Nếu hệ thống xuất hiện rung mạnh bất thường, cần kiểm tra đồng thời khớp nối, thiết bị, đường ống và giá đỡ.

Vệ sinh sản phẩm:
Loại bỏ bụi bẩn, cặn bám trên bề mặt để thuận tiện cho công tác kiểm tra và bảo dưỡng.

Phân phối khớp nối mềm inox DN80 toàn quốc

Đối với tuyến DN80 – Phi 90mm – 3 inch, việc sử dụng khớp nối mềm phù hợp giúp tạo thêm độ linh hoạt tại các điểm kết nối với thiết bị. Tuy nhiên, để sản phẩm phát huy đúng chức năng, cần lựa chọn đúng kích thước mặt bích, cấp áp lực, nhiệt độ và điều kiện lưu chất.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp khớp nối mềm inox DN80 vật liệu inox 304, kết nối mặt bích, phục vụ nhiều hệ thống cấp nước, xử lý nước, HVAC, trạm bơm và đường ống công nghiệp.

Khách hàng có thể cung cấp kích thước đường ống, tiêu chuẩn mặt bích, áp lực, nhiệt độ và loại lưu chất để được tư vấn quy cách phù hợp.

Liên hệ: 0964.438.983 – 0961.483.239
