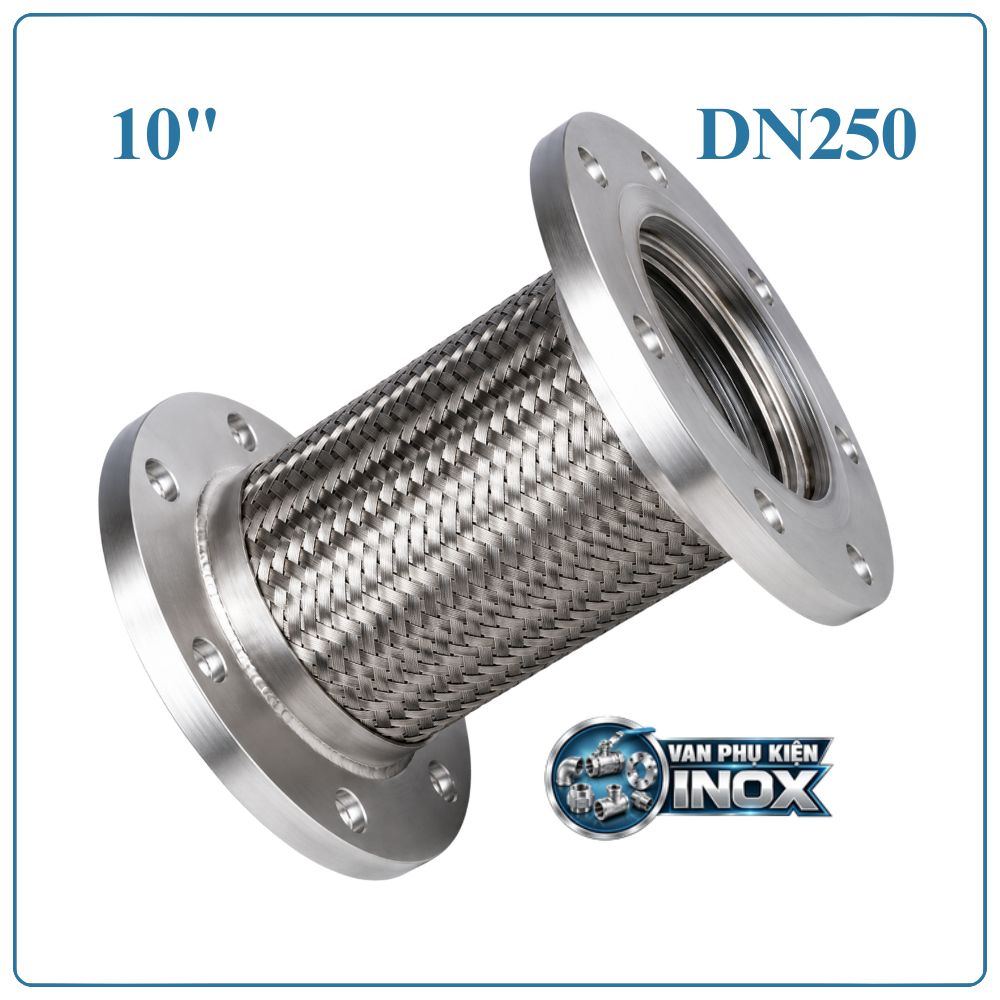

Khớp Nối Mềm Inox DN250

Khớp Nối Mềm Inox DN250 Là gì?

Khớp nối mềm inox DN250 là đoạn nối trung gian được lắp giữa đường ống hoặc giữa đường ống với thiết bị. Phần thân mềm cho phép sản phẩm hấp thụ một phần rung động, chấn động và chuyển động nhỏ phát sinh trong quá trình hệ thống hoạt động.

Với quy cách DN250 – Phi 273mm – 10 inch, sản phẩm phù hợp với các tuyến ống DN250 sử dụng kết nối mặt bích, thường được bố trí tại khu vực máy bơm, thiết bị cơ khí hoặc những vị trí cần hạn chế rung truyền qua đường ống.

Thông số kỹ thuật Khớp Nối Mềm Inox DN250

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm inox DN250
Kích thước danh nghĩa	DN250
Đường kính ngoài	Phi 273mm
Kích thước inch	10 inch
Vật liệu	Inox 304
Kiểu kết nối	Mặt bích
Áp lực làm việc	PN16 – 16 Bar
Nhiệt độ làm việc	0°C – 100°C
Môi trường sử dụng	Nước, khí, dầu, hơi và lưu chất phù hợp
Chức năng	Giảm rung, giảm chấn, hấp thụ chuyển động nhỏ

Ưu điểm khớp nối mềm inox DN250

Với kích thước DN250, khớp nối mềm được sử dụng cho những tuyến ống có đường kính tương đối lớn, nơi rung động và lực tác động tại các điểm kết nối cần được kiểm soát.

Thân inox 304 bền chắc:
Vật liệu inox 304 có độ bền tốt, khả năng chống oxy hóa và chống ăn mòn phù hợp với nhiều môi trường đường ống.

Hỗ trợ bảo vệ đường ống:
Khớp tạo ra một vùng đàn hồi giữa các bộ phận, giúp hạn chế lực truyền trực tiếp từ thiết bị sang tuyến ống.

Giảm rung và tiếng ồn:
Khả năng hấp thụ một phần dao động giúp hệ thống vận hành ổn định hơn, đặc biệt tại khu vực gần máy bơm.

Hạn chế ảnh hưởng do chuyển động:
Thân mềm có thể thích ứng với những chuyển vị nhỏ trong giới hạn cho phép.

Kết nối mặt bích thuận tiện:
Việc lắp đặt, tháo rời và kiểm tra sản phẩm tương đối thuận tiện khi hệ thống cần bảo trì.

Phù hợp đường ống 10 inch:
Quy cách DN250 – Phi 273mm đáp ứng các tuyến ống có đường kính danh nghĩa 10 inch.

Cấu tạo

Thiết kế của khớp nối mềm inox DN250 gồm phần thân có khả năng đàn hồi kết hợp với hai đầu mặt bích cố định.

Thân mềm:
Được chế tạo từ inox 304, đảm nhiệm chức năng hấp thụ rung động và hỗ trợ bù chuyển động nhỏ.

Hệ thống nếp gấp:
Tạo độ linh hoạt cho thân khớp, giúp phần thân có thể biến dạng khi chịu tác động cơ học.

Mặt bích:
Hai đầu mặt bích dùng để kết nối sản phẩm với đường ống hoặc thiết bị có kích thước tương ứng.

Gioăng làm kín:
Được bố trí tại bề mặt tiếp giáp giữa các mặt bích, hỗ trợ duy trì độ kín của hệ thống.

Bu lông và đai ốc:
Tạo lực ép giữ chắc hai đầu kết nối trong quá trình đường ống vận hành.

Nguyên lí hoạt động

Trong quá trình vận hành, rung động từ máy bơm hoặc thiết bị truyền đến khớp sẽ được một phần thân mềm hấp thụ. Khi hai đầu kết nối xuất hiện chuyển động nhỏ, thân khớp có thể biến dạng trong giới hạn cho phép.

Nhờ vậy, mức độ truyền rung và lực tác động trực tiếp lên đường ống được giảm bớt.

Khả năng chịu rung và bù chuyển động

Khớp nối mềm DN250 tạo ra một vùng đàn hồi trên tuyến ống, nhờ đó có thể hỗ trợ hệ thống trước những tác động thường gặp trong quá trình vận hành.

Rung động từ thiết bị:
Giúp hạn chế dao động truyền từ máy bơm, động cơ và thiết bị cơ khí sang đường ống.

Chấn động:
Giảm tác động đột ngột lên các mối ghép và khu vực kết nối.

Chuyển vị nhỏ:
Cho phép thân khớp biến dạng ở mức phù hợp khi hai đầu đường ống có sự dịch chuyển.

Giãn nở nhiệt:
Hỗ trợ hấp thụ một phần chuyển động do đường ống giãn nở hoặc co lại khi nhiệt độ thay đổi.

Ứng suất tại điểm nối:
Giảm lực truyền trực tiếp giữa thiết bị và đường ống, góp phần bảo vệ các vị trí liên kết.

Cần lưu ý rằng mức độ bù chuyển động phụ thuộc vào thiết kế cụ thể của khớp và điều kiện lắp đặt. Không sử dụng sản phẩm để thay thế giá đỡ hoặc xử lý sai lệch lớn của đường ống.

Khớp nối mềm inox DN250 được dùng ở đâu?

• Trạm bơm cấp nước: Lắp tại đầu hút hoặc đầu xả của máy bơm để giảm rung truyền vào đường ống.
• Hệ thống xử lý nước: Kết nối đường ống DN250 với máy bơm và thiết bị xử lý.
• Hệ thống cấp nước công nghiệp: Sử dụng trên các tuyến vận chuyển nước có kích thước lớn.
• Hệ thống HVAC: Bố trí tại cụm bơm và các tuyến tuần hoàn DN250.
• Đường ống công nghiệp: Phù hợp với những vị trí cần giảm rung và tăng độ linh hoạt cho mối nối.
• Hệ thống khí: Có thể sử dụng tại các vị trí kết nối thiết bị nếu điều kiện áp lực và nhiệt độ phù hợp.
• Đường nước nóng: Sử dụng khi nhiệt độ thực tế nằm trong phạm vi cho phép.
• Nhà máy sản xuất: Lắp tại các tuyến ống kết nối với máy móc có phát sinh rung động.
• Hệ thống PCCC: Có thể sử dụng tại vị trí phù hợp với thiết kế đường ống DN250.

Cách chọn khớp nối mềm DN250 phù hợp

• Xác định chính xác đường ống cần lắp là DN250 – Phi 273mm – 10 inch.
• Kiểm tra hệ thống sử dụng kết nối mặt bích.
• Đối chiếu tiêu chuẩn và kích thước mặt bích của đường ống.
• Kiểm tra áp lực vận hành thực tế, phù hợp với mức PN16 – 16 Bar.
• Xác định nhiệt độ lưu chất trong khoảng 0–100°C.
• Kiểm tra tính tương thích của inox 304 với môi trường lưu chất.
• Đo khoảng cách giữa hai mặt bích trước khi đặt sản phẩm.
• Xác định vị trí lắp có cần giảm rung, giảm chấn hay hấp thụ chuyển động hay không.
• Kiểm tra hệ thống giá đỡ và điểm neo để khớp không phải chịu tải trọng của đường ống.

Quy trình lắp đặt đúng kỹ thuật

Bước 1: Kiểm tra trước khi lắp

Ngắt dòng lưu chất, xả áp và vệ sinh hai mặt bích. Kiểm tra tình trạng thân khớp, gioăng, bu lông và bề mặt kết nối.

Bước 2: Định vị khớp nối

Đưa hai mặt bích về đúng tâm, đặt khớp nối vào giữa và lắp gioăng. Các lỗ bu lông phải trùng khớp, thân sản phẩm không bị xoắn hoặc kéo căng.

Bước 3: Hoàn thiện mối nối

Lắp bu lông và siết lần lượt theo đường chéo. Sau đó cấp áp từ từ, kiểm tra độ kín và tình trạng thân khớp trước khi đưa hệ thống vào vận hành.

Kiểm tra và bảo dưỡng trong quá trình sử dụng

Theo dõi tình trạng thân mềm:
Kiểm tra các nếp gấp, bề mặt inox và phát hiện sớm hiện tượng biến dạng hoặc hư hỏng.

Kiểm tra mối ghép:
Quan sát mặt bích, gioăng và bu lông. Nếu có dấu hiệu rò rỉ cần xử lý kịp thời.

Đánh giá rung động:
Khi hệ thống xuất hiện rung bất thường, nên kiểm tra đồng thời khớp nối, máy bơm, đường ống và hệ thống giá đỡ.

Vệ sinh:
Làm sạch bề mặt sản phẩm định kỳ để dễ phát hiện những thay đổi bất thường trong quá trình sử dụng.

Vì sao nên chọn khớp nối mềm inox DN250 phù hợp?

Việc lựa chọn đúng khớp nối mềm DN250 không chỉ dựa trên kích thước đường ống mà còn cần xem xét áp lực, nhiệt độ, tiêu chuẩn mặt bích và môi trường lưu chất. Đặc biệt với tuyến ống DN250, việc lựa chọn đúng quy cách giúp quá trình lắp đặt thuận lợi và hạn chế phát sinh vấn đề trong quá trình vận hành.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp khớp nối mềm inox DN250 với quy cách DN250 – Phi 273mm – 10 inch, vật liệu inox 304, kết nối mặt bích, đáp ứng nhu cầu sử dụng trong nhiều hệ thống đường ống.

Khách hàng có thể cung cấp thông tin về kích thước đường ống, tiêu chuẩn mặt bích, áp lực, nhiệt độ và loại lưu chất để được tư vấn sản phẩm phù hợp.

Liên hệ: 0964.438.983 – 0961.483.239
