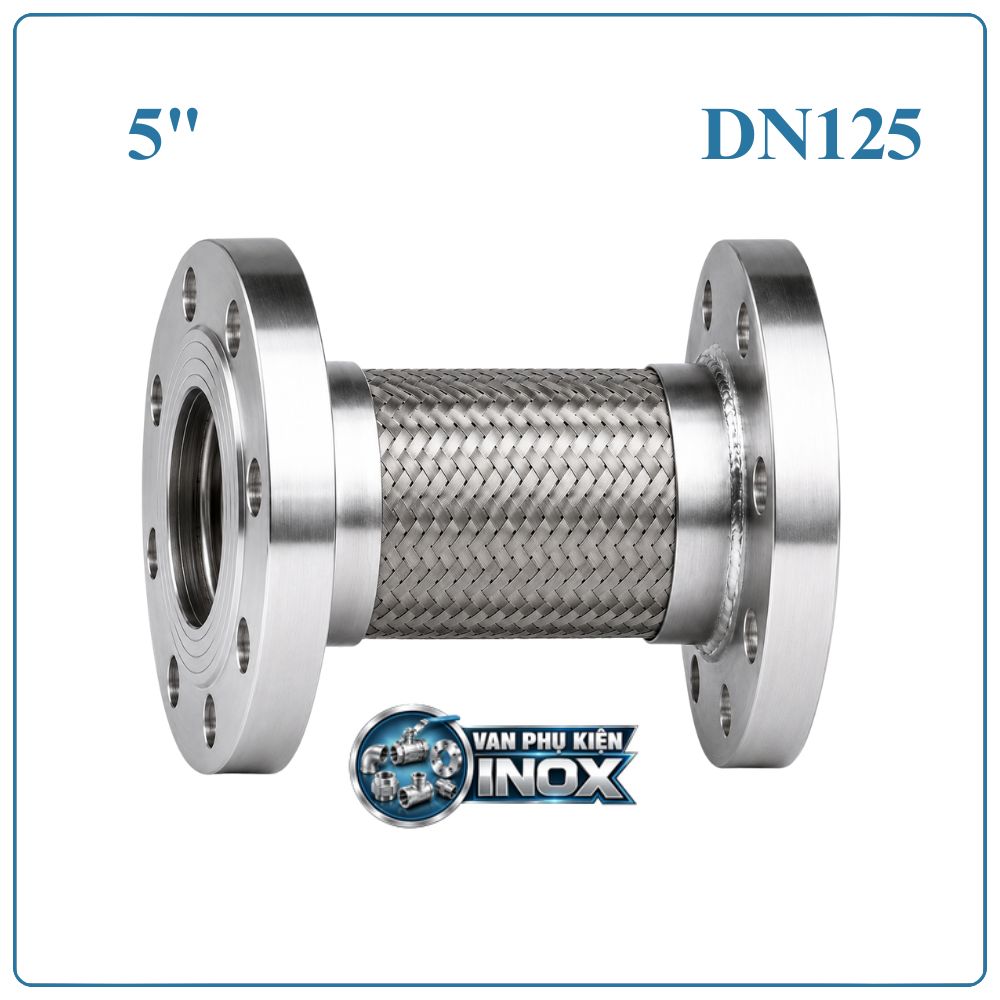

Khớp Nối Mềm Inox DN125

Khớp Nối Mềm Inox DN125 Là gì?

Khớp nối mềm inox DN125 là thiết bị trung gian được lắp giữa đường ống với đường ống hoặc giữa đường ống và các thiết bị như máy bơm, van, cụm xử lý. Phần thân mềm giúp vị trí kết nối có độ đàn hồi nhất định, hạn chế truyền rung động và giảm tác động cơ học lên hệ thống.

Sản phẩm có quy cách DN125, Phi 140mm, tương đương 5 inch, sử dụng kết nối mặt bích. Vật liệu inox 304 mang lại độ bền tốt và khả năng chống oxy hóa, ăn mòn trong nhiều môi trường sử dụng.

Thông số kỹ thuật Khớp Nối Mềm Inox DN125

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm inox DN125
Kích thước danh nghĩa	DN125
Đường kính ngoài	Phi 140mm
Kích thước inch	5 inch
Vật liệu	Inox 304
Kiểu kết nối	Mặt bích
Áp lực làm việc	PN16 – 16 Bar
Nhiệt độ làm việc	0°C – 100°C
Môi trường sử dụng	Nước, khí, dầu, hơi và lưu chất phù hợp
Chức năng	Giảm rung, giảm chấn, hấp thụ chuyển động nhỏ

Ưu điểm khớp nối mềm inox DN125

Khớp nối mềm inox mặt bích DN125 tạo thêm độ linh hoạt cho tuyến ống tại những vị trí mà liên kết cứng dễ chịu ảnh hưởng bởi rung động hoặc chuyển động. Một số ưu điểm đáng chú ý của sản phẩm gồm:

Chống ăn mòn tốt:
Inox 304 phù hợp với nhiều hệ thống sử dụng nước và các môi trường có độ ẩm cao.

Giảm rung cho đường ống:
Thân mềm giúp hạn chế một phần dao động truyền từ máy bơm, động cơ hoặc thiết bị sang đường ống.

Giảm áp lực lên mối nối:
Khả năng đàn hồi giúp giảm tác động cơ học trực tiếp tại khu vực kết nối.

Linh hoạt khi hệ thống chuyển động:
Sản phẩm có thể hấp thụ một phần dịch chuyển nhỏ trong giới hạn thiết kế.

Kết nối mặt bích chắc chắn:
Liên kết bằng mặt bích giúp sản phẩm phù hợp với các tuyến ống DN125 và thuận tiện khi tháo lắp.

Quy cách 5 inch thông dụng:
Kích thước DN125 tương đương Phi 140mm, thích hợp với nhiều hệ thống đường ống công nghiệp và cấp nước.

Cấu tạo

Cấu tạo của khớp nối mềm inox DN125 tập trung vào hai yếu tố chính: khả năng kết nối chắc chắn và độ đàn hồi của phần thân.

• Thân mềm inox 304 là bộ phận trung tâm, vừa tiếp xúc với lưu chất vừa đảm nhiệm khả năng biến dạng đàn hồi.
• Nếp gấp thân khớp tạo độ mềm dẻo cần thiết, giúp sản phẩm hấp thụ rung và thích ứng với chuyển động nhỏ.
• Hai đầu mặt bích dùng để kết nối với đường ống hoặc thiết bị. Các đầu nối được cố định thông qua hệ thống bu lông.
• Gioăng làm kín nằm giữa các bề mặt mặt bích, giúp hạn chế rò rỉ lưu chất.
• Bu lông và đai ốc giữ chặt hai mặt bích, tạo liên kết ổn định trong quá trình vận hành.

Nguyên lí hoạt động

Khi hệ thống hoạt động, phần thân mềm của khớp nối hấp thụ một phần rung động và chấn động phát sinh từ đường ống hoặc thiết bị. Đồng thời, thân khớp có thể biến dạng trong giới hạn cho phép để đáp ứng những chuyển động nhỏ giữa hai đầu kết nối.

Nhờ vậy, lực truyền trực tiếp lên đường ống và thiết bị được giảm bớt, giúp vị trí kết nối hoạt động ổn định hơn.

Khả năng chịu rung và bù chuyển động

Khớp nối mềm inox DN125 phát huy tác dụng rõ rệt tại các vị trí thường xuyên chịu rung từ thiết bị. Phần thân đàn hồi giúp tạo ra một khoảng đệm giữa đường ống và nguồn gây rung.

Đối với rung động:
Hạn chế dao động truyền từ máy bơm, động cơ hoặc thiết bị cơ khí sang tuyến ống.

Đối với chấn động:
Giảm tác động đột ngột lên khu vực mặt bích và các điểm kết nối.

Đối với chuyển động nhỏ:
Thân khớp có thể thay đổi hình dạng trong giới hạn cho phép khi hai đầu kết nối có sự dịch chuyển.

Đối với giãn nở nhiệt:
Hỗ trợ hấp thụ một phần chuyển vị phát sinh khi đường ống thay đổi nhiệt độ.

Lưu ý: Khớp nối mềm không dùng để thay thế giá đỡ hoặc xử lý tình trạng đường ống bị lệch tâm, sai khoảng cách quá lớn.

Khớp nối mềm inox DN125 được dùng ở đâu?

• Cụm máy bơm: Lắp tại đầu hút hoặc đầu xả để hạn chế rung động truyền vào đường ống.
• Trạm cấp nước: Sử dụng tại các vị trí kết nối thiết bị với tuyến ống DN125.
• Hệ thống xử lý nước: Kết nối đường ống với bơm, thiết bị lọc và các cụm xử lý.
• Hệ thống HVAC: Phù hợp tại cụm bơm nước lạnh, nước nóng hoặc đường tuần hoàn.
• Đường ống công nghiệp: Dùng tại các vị trí cần giảm rung và tăng độ linh hoạt cho liên kết.
• Hệ thống khí: Có thể sử dụng tại vị trí kết nối với thiết bị tạo rung khi điều kiện làm việc phù hợp.
• Đường nước nóng: Sử dụng trong phạm vi nhiệt độ cho phép của sản phẩm.
• Nhà máy, xưởng sản xuất: Lắp trên các tuyến DN125 kết nối với máy móc và thiết bị công nghiệp.
• Hệ thống PCCC: Có thể sử dụng tại các vị trí phù hợp với thiết kế và yêu cầu kỹ thuật.

Cách chọn khớp nối mềm DN125 phù hợp

• Kiểm tra đúng kích thước DN125 – Phi 140mm – 5 inch.
• Xác định hệ thống sử dụng kết nối mặt bích.
• Đối chiếu tiêu chuẩn, đường kính và khoảng cách lỗ bu lông của mặt bích.
• Kiểm tra áp lực vận hành, bảo đảm không vượt quá PN16 – 16 Bar.
• Xác định nhiệt độ lưu chất trong phạm vi 0–100°C.
• Kiểm tra tính tương thích giữa inox 304 và loại lưu chất sử dụng.
• Xác định vị trí cần giảm rung hoặc hấp thụ chuyển động.
• Đo khoảng cách thực tế giữa hai mặt bích trước khi lắp đặt.
• Bảo đảm tuyến ống đã có giá đỡ và điểm neo phù hợp.

Quy trình lắp đặt đúng kỹ thuật

Bước 1: Kiểm tra và chuẩn bị

Ngắt dòng lưu chất, xả áp đường ống. Kiểm tra khớp nối, hai mặt bích, gioăng và bu lông trước khi lắp.

Bước 2: Căn chỉnh

Đưa hai mặt bích về đúng tâm và khoảng cách. Bề mặt tiếp xúc cần sạch, không có bụi bẩn hoặc vật cản. Không kéo hoặc ép khớp để sửa sai lệch đường ống.

Bước 3: Lắp đặt và siết nối

Đặt khớp vào giữa hai mặt bích, lắp gioăng rồi đưa bu lông vào đúng vị trí. Siết bu lông theo đường chéo để lực ép phân bố đều.

Bước 4: Kiểm tra sau lắp

Cấp áp từ từ, kiểm tra khu vực mặt bích và thân khớp. Nếu không có rò rỉ hoặc biến dạng bất thường mới đưa hệ thống vào vận hành.

Kiểm tra và bảo dưỡng trong quá trình sử dụng

Kiểm tra ngoại quan:
Định kỳ quan sát thân inox, các nếp gấp và hai đầu mặt bích. Phát hiện sớm tình trạng ăn mòn, móp hoặc biến dạng.

Kiểm tra mối nối:
Theo dõi gioăng, bu lông và khu vực mặt bích. Khi xuất hiện rò rỉ cần xử lý nguyên nhân thay vì tiếp tục vận hành.

Theo dõi độ rung:
Nếu khớp rung mạnh hơn bình thường, cần kiểm tra cả máy bơm, động cơ, giá đỡ và điểm neo của đường ống.

Vệ sinh và thay thế:
Làm sạch bề mặt sản phẩm định kỳ. Khi thân khớp bị hư hỏng nghiêm trọng hoặc không còn đảm bảo độ kín, nên thay mới.
