Mặt bích inox là gì?

Mặt bích inox là một loại phụ kiện đường ống được chế tạo từ thép không gỉ, có dạng hình tròn hoặc hình dạng đặc biệt tùy ứng dụng, trên mặt bích thường có các lỗ bu lông để liên kết với đường ống, van, máy bơm, thiết bị hoặc một mặt bích khác.

Mặt bích được kết nối bằng:

• Bu lông và đai ốc.
• Gioăng làm kín.
• Hàn với đường ống.
• Ren với đường ống, tùy loại mặt bích.

Mục đích chính của mặt bích inox là tạo ra một mối nối chắc chắn, kín và có thể tháo lắp, giúp thuận tiện cho quá trình bảo trì, sửa chữa và thay thế thiết bị.

Vật liệu phổ biến nhất là:

• Inox 304
• Inox 316

Ngoài ra còn có inox 201 và các mác inox khác tùy yêu cầu sử dụng.

Cấu tạo của mặt bích inox

Một bộ kết nối mặt bích thường bao gồm:

Mặt bích + gioăng + bu lông + đai ốc

Trong đó:

Thân mặt bích

Được chế tạo từ inox, có nhiệm vụ tạo bề mặt liên kết giữa các thiết bị hoặc đoạn đường ống.

Lỗ bu lông

Các lỗ được bố trí theo tiêu chuẩn nhất định, dùng để đưa bu lông qua và cố định hai mặt bích.

Bề mặt làm kín

Là khu vực tiếp xúc với gioăng hoặc mặt bích đối diện để tạo độ kín cho hệ thống.

Cổ bích

Một số loại như mặt bích hàn cổ có phần cổ kéo dài, giúp kết nối với đường ống bằng phương pháp hàn.

Nguyên lý kết nối của mặt bích inox

Mặt bích inox hoạt động theo nguyên lý ép hai bề mặt kết nối thông qua hệ thống bu lông và gioăng làm kín.

Ví dụ:

Ống inox → Mặt bích → Gioăng → Mặt bích → Van

Khi siết bu lông, hai mặt bích được ép chặt vào nhau. Gioăng nằm giữa hai bề mặt tạo thành lớp làm kín, hạn chế môi chất rò rỉ ra ngoài.

Khi cần sửa chữa hoặc thay thế van, người vận hành chỉ cần tháo bu lông để tách mặt bích mà không nhất thiết phải cắt đường ống.

Đây chính là ưu điểm lớn của kết nối mặt bích so với một số kiểu kết nối cố định khác.

Ưu điểm của mặt bích inox

4.1. Khả năng chống ăn mòn tốt

Mặt bích inox có khả năng chống oxy hóa và ăn mòn tốt hơn nhiều loại thép thông thường.

Đặc biệt:

• Inox 304 phù hợp với nhiều hệ thống nước và môi trường công nghiệp thông thường.
• Inox 316 có lợi thế hơn trong nhiều môi trường chứa chloride và môi trường có yêu cầu chống ăn mòn cao.

4.2. Độ bền cơ học cao

Mặt bích phải chịu lực siết bu lông, áp lực đường ống và các tải trọng phát sinh trong quá trình vận hành.

Inox có độ bền tốt, giúp sản phẩm hoạt động ổn định nếu được lựa chọn đúng thông số.

4.3. Dễ tháo lắp

Đây là một trong những ưu điểm quan trọng nhất.

Khi thiết bị cần bảo trì, có thể:

1. Khóa hệ thống.
2. Tháo bu lông.
3. Tách hai mặt bích.
4. Tháo thiết bị.
5. Thay thế.
6. Lắp lại.

Điều này đặc biệt hữu ích đối với van công nghiệp, máy bơm, lọc, đồng hồ và thiết bị đường ống.

4.4. Có nhiều tiêu chuẩn

Mặt bích inox có thể được sản xuất theo nhiều tiêu chuẩn:

• JIS.
• DIN.
• ANSI/ASME.
• BS.
• EN.

Do đó có thể lựa chọn phù hợp với nhiều hệ thống đường ống khác nhau.

4.5. Tuổi thọ cao

Nếu lựa chọn đúng vật liệu, áp suất, nhiệt độ và môi chất, mặt bích inox có thể sử dụng lâu dài với yêu cầu bảo trì tương đối thấp.

Các loại mặt bích inox phổ biến

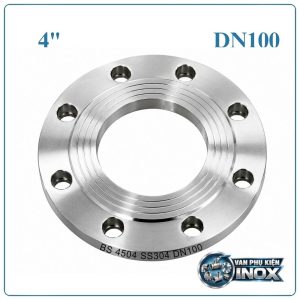

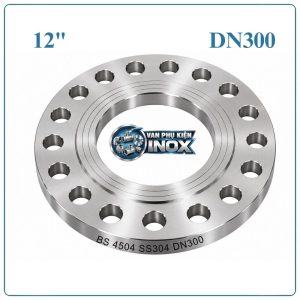

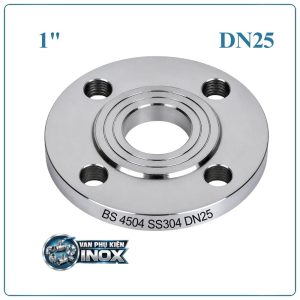

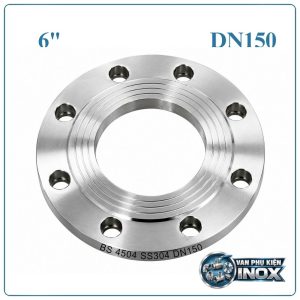

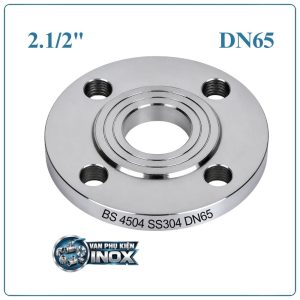

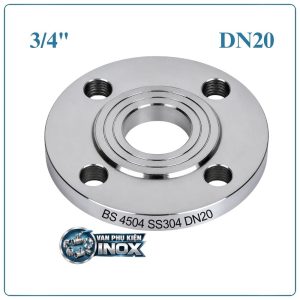

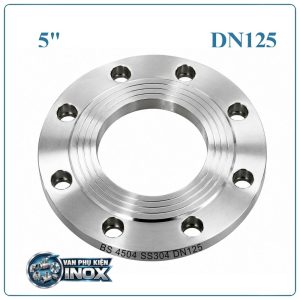

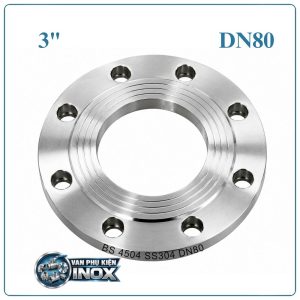

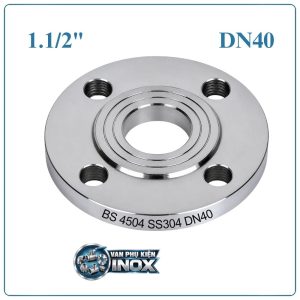

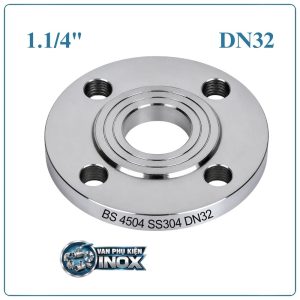

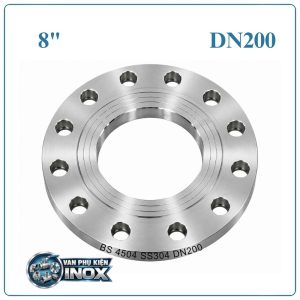

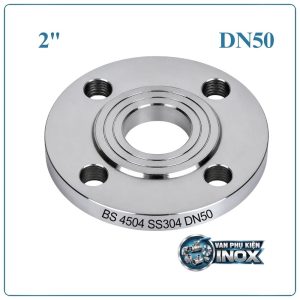

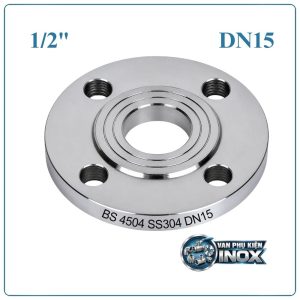

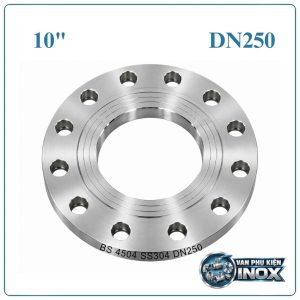

Mặt bích inox rỗng

Mặt bích inox rỗng có lỗ ở giữa để môi chất đi qua.

Loại này được sử dụng để kết nối:

• Đường ống với đường ống.
• Đường ống với van.
• Đường ống với máy bơm.
• Đường ống với thiết bị.

Tùy thiết kế có thể thuộc nhóm mặt bích hàn, mặt bích ren, mặt bích cổ hàn hoặc mặt bích lồng.

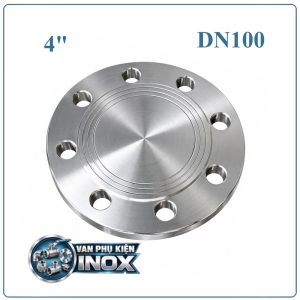

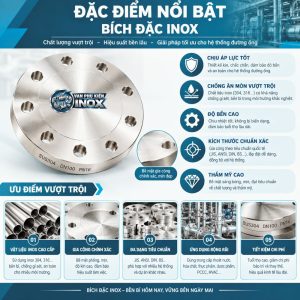

Mặt bích inox mù

Mặt bích inox mù hay còn gọi là mặt bích bịt, blind flange là loại mặt bích không có lỗ thông dòng ở trung tâm.

Chức năng chính là bịt kín đầu đường ống hoặc đóng một nhánh hệ thống.

Ứng dụng:

• Bịt đầu đường ống.
• Đóng đường ống tạm thời.
• Làm điểm chờ.
• Bảo trì hệ thống.
• Thử áp đường ống.

Ưu điểm là có thể tháo ra khi cần mở rộng hoặc kiểm tra hệ thống.

Mặt bích inox ren

Mặt bích inox ren có phần ren bên trong để kết nối với đường ống hoặc phụ kiện có ren.

Ưu điểm:

• Không cần hàn.
• Lắp đặt tương đối nhanh.
• Dễ tháo lắp.
• Phù hợp một số hệ thống đường ống nhỏ.

Tuy nhiên, cần xác định chính xác tiêu chuẩn ren trước khi mua.

Ví dụ:

• BSP.
• NPT.
• Các loại ren khác theo yêu cầu.

Mặt bích inox cổ hàn

Mặt bích inox cổ hàn hay Weld Neck Flange có phần cổ nối dài.

Ống được hàn giáp mối với cổ bích.

Loại mặt bích này thường được lựa chọn trong hệ thống yêu cầu độ bền kết nối cao và khả năng chịu tải tốt.

Ứng dụng:

• Nhà máy.
• Hệ thống hơi.
• Hóa chất.
• Dầu khí.
• Đường ống công nghiệp áp lực.

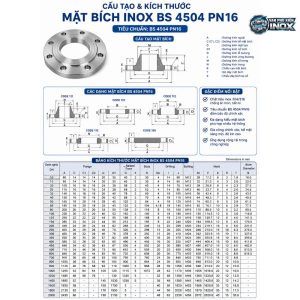

Tiêu chuẩn mặt bích inox

Đây là yếu tố cực kỳ quan trọng khi lựa chọn mặt bích.

Hai mặt bích cùng DN chưa chắc đã lắp được với nhau vì có thể khác:

• Tiêu chuẩn.
• Đường kính ngoài.
• Số lỗ bu lông.
• Đường kính vòng lỗ.
• Đường kính lỗ bu lông.
• Độ dày.

Các tiêu chuẩn phổ biến gồm:

JIS

Tiêu chuẩn Nhật Bản, thường gặp:

• JIS 5K.
• JIS 10K.
• JIS 16K.
• JIS 20K.

DIN / EN

Tiêu chuẩn châu Âu/Đức, thường gặp:

• PN6.
• PN10.
• PN16.
• PN25.
• PN40.

ANSI / ASME

Tiêu chuẩn phổ biến trong hệ thống công nghiệp Mỹ và quốc tế.

Các cấp Class thường gặp:

• Class 150.
• Class 300.
• Class 600.
• Class 900.
• Class 1500.

Không nên quy đổi Class sang PN hoặc JIS chỉ dựa vào con số gần nhau. Khả năng tương thích phải được xác nhận theo tiêu chuẩn và kích thước thực tế.

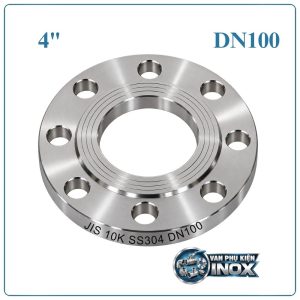

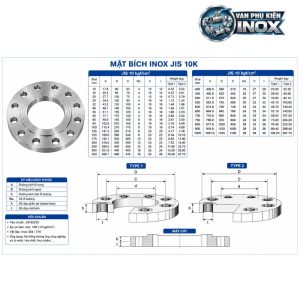

Mặt bích inox JIS 10K là gì?

Mặt bích inox JIS 10K là mặt bích được sản xuất theo tiêu chuẩn JIS với cấp áp lực danh nghĩa 10K.

Đây là loại khá phổ biến trong hệ thống đường ống sử dụng thiết bị và phụ kiện theo tiêu chuẩn Nhật Bản.

Các kích thước thường gặp:

• JIS 10K DN15.
• JIS 10K DN20.
• JIS 10K DN25.
• JIS 10K DN32.
• JIS 10K DN40.
• JIS 10K DN50.
• JIS 10K DN65.
• JIS 10K DN80.
• JIS 10K DN100.
• JIS 10K DN125.
• JIS 10K DN150.
• DN200 trở lên.

Thông số lỗ bu lông, đường kính ngoài và độ dày phải tra theo tiêu chuẩn tương ứng.

Mặt bích inox DIN PN16

Mặt bích inox DIN PN16 thường được sử dụng trong hệ thống đường ống theo tiêu chuẩn EN/DIN.

PN16 là cấp áp lực danh nghĩa, nhưng không có nghĩa mọi mặt bích PN16 đều chịu được đúng 16 bar ở mọi nhiệt độ và mọi môi chất.

Áp suất cho phép thực tế cần căn cứ:

• Vật liệu.
• Nhiệt độ.
• Tiêu chuẩn.
• Thiết kế.
• Catalogue nhà sản xuất.

Mặt bích inox ANSI Class 150

Mặt bích inox ANSI Class 150 là loại phổ biến trong các hệ thống sử dụng tiêu chuẩn ASME/ANSI.

Ứng dụng:

• Hệ thống công nghiệp.
• Hóa chất.
• Dầu khí.
• Nước.
• Khí.
• Thiết bị công nghiệp.

Khi mua cần xác định rõ:

ASME B16.5 + NPS + Class + Face Type + Material.

Kích thước mặt bích inox

Mặt bích inox có nhiều kích thước khác nhau.

Các size thông dụng:

DN	Kích thước danh nghĩa tham khảo
DN15	1/2″
DN20	3/4″
DN25	1″
DN32	1 1/4″
DN40	1 1/2″
DN50	2″
DN65	2 1/2″
DN80	3″
DN100	4″
DN125	5″
DN150	6″
DN200	8″
DN250	10″
DN300	12″
DN350	14″
DN400	16″
DN500	20″
DN600	24″

Lưu ý: DN chỉ là kích thước danh nghĩa. Kích thước thực tế của mặt bích còn phụ thuộc vào tiêu chuẩn JIS, DIN, ANSI/ASME, BS/EN và loại mặt bích.

Bảng thông số mặt bích inox tham khảo

Thông số	Mặt bích inox
Tên sản phẩm	Mặt bích inox
Vật liệu	SUS304 / SUS316
Kiểu	Rỗng / mù / hàn / ren / cổ hàn…
Kích thước	DN15 – DN1000 tùy loại
Tiêu chuẩn	JIS / DIN / ANSI / EN / BS
Cấp áp lực	PN6 / PN10 / PN16 / PN25 / PN40…
ANSI	Class 150 / 300 / 600…
Kết nối	Hàn / ren / bu lông
Môi chất	Nước, khí, hơi, dầu, hóa chất…
Nhiệt độ	Theo model/vật liệu
Bề mặt	RF / FF / RTJ tùy loại
Xuất xứ	Tùy thương hiệu

Bảng trên là thông tin tổng quát. Khi lựa chọn cho công trình, phải sử dụng thông số của đúng model và tiêu chuẩn.

Ứng dụng của mặt bích inox

Hệ thống cấp nước

Mặt bích inox được sử dụng để kết nối:

• Van.
• Máy bơm.
• Đường ống.
• Đồng hồ.
• Lọc.
• Thiết bị xử lý nước.

Hệ thống PCCC

Có thể sử dụng mặt bích inox tại những vị trí đáp ứng yêu cầu vật liệu và tiêu chuẩn của hệ thống.

Hệ thống HVAC

Dùng để kết nối đường ống với:

• Bơm.
• Van.
• Thiết bị trao đổi nhiệt.
• Chiller.
• Các thiết bị phụ trợ.

Nhà máy thực phẩm

Inox có bề mặt dễ vệ sinh và khả năng chống ăn mòn tốt, phù hợp với nhiều ứng dụng trong ngành thực phẩm khi sản phẩm đáp ứng tiêu chuẩn vệ sinh cần thiết.

Nhà máy dược phẩm

Các hệ thống yêu cầu vật liệu chống ăn mòn và vệ sinh cao có thể sử dụng mặt bích inox phù hợp.

Hệ thống hóa chất

Mặt bích inox 304 hoặc 316 có thể sử dụng tùy môi chất.

Đối với hóa chất mạnh, cần kiểm tra khả năng tương thích vật liệu trước khi lựa chọn.

Hệ thống hơi

Mặt bích được sử dụng để kết nối:

Ống hơi → Van → Thiết bị

Tuy nhiên cần lựa chọn đúng cấp áp lực, nhiệt độ và loại gioăng.

Mặt bích inox giá bao nhiêu?

Giá mặt bích inox không cố định.

Giá phụ thuộc vào:

• Inox 304 hay 316.
• DN.
• JIS/DIN/ANSI.
• Cấp áp lực.
• Loại mặt bích.
• Độ dày.
• Kiểu bề mặt.
• Xuất xứ.
• Thương hiệu.
• Số lượng đặt hàng.

Thông thường, mặt bích inox 316 sẽ có giá cao hơn inox 304 do giá vật liệu và yêu cầu ứng dụng.

Mặt bích DN lớn cũng có giá cao hơn mặt bích kích thước nhỏ.

Muốn báo giá chính xác cần cung cấp:

Mặt bích inox + DN + tiêu chuẩn + áp lực + inox 304/316 + kiểu mặt bích + số lượng.

So sánh mặt bích inox và mặt bích thép

Tiêu chí	Mặt bích inox	Mặt bích thép
Chống ăn mòn	Tốt	Cần xử lý/bảo vệ
Độ bền	Cao	Cao
Môi trường ẩm	Tốt	Có nguy cơ gỉ
Thẩm mỹ	Tốt	Thấp hơn
Thực phẩm	Phù hợp loại đáp ứng yêu cầu	Hạn chế hơn
Hóa chất	Tùy vật liệu	Tùy vật liệu
Giá thành	Thường cao hơn	Thường thấp hơn
Tuổi thọ	Cao nếu dùng đúng	Cao nếu được bảo vệ phù hợp

Nếu môi trường yêu cầu khả năng chống ăn mòn và vệ sinh tốt, inox thường có lợi thế.

Những lỗi thường gặp khi mua mặt bích inox

Lỗi 1: Chỉ nói DN mà không nói tiêu chuẩn

Ví dụ:

“Tôi cần mặt bích inox DN100.”

Thông tin này chưa đủ.

Cần hỏi:

DN100 JIS 10K hay DIN PN16 hay ANSI Class 150?

Lỗi 2: Nhầm inox 304 với 316

Hai loại có đặc tính và giá thành khác nhau.

Nếu môi trường yêu cầu chống ăn mòn cao, nên xác định rõ vật liệu.

Lỗi 3: Nhầm RF và FF

Hai loại mặt bích có hình dạng bề mặt khác nhau và cần sử dụng gioăng phù hợp.

Lỗi 4: Chọn sai số lỗ bu lông

Cùng DN nhưng tiêu chuẩn khác nhau có thể có:

• Số lỗ khác.
• Đường kính vòng lỗ khác.
• Kích thước lỗ khác.

Lỗi 5: Chọn sai gioăng

Gioăng phải phù hợp với:

Môi chất + nhiệt độ + áp suất + kiểu mặt bích.

Hướng dẫn lắp đặt mặt bích inox

Bước 1: Kiểm tra mặt bích

Kiểm tra:

• DN.
• Tiêu chuẩn.
• Số lỗ.
• Độ dày.
• Bề mặt làm kín.

Bước 2: Làm sạch bề mặt

Loại bỏ bụi bẩn, dầu mỡ và dị vật.

Bước 3: Đặt gioăng

Gioăng phải nằm đúng vị trí, không bị lệch hoặc biến dạng.

Bước 4: Căn chỉnh hai mặt bích

Hai mặt bích cần được căn chỉnh đúng tâm.

Không dùng bu lông để ép cưỡng bức hai mặt bích bị lệch lớn.

Bước 5: Lắp bu lông

Đưa bu lông vào các lỗ tương ứng.

Bước 6: Siết bu lông

Nên siết theo trình tự chéo, tăng lực từng bước để lực ép phân bố đều.

Bước 7: Kiểm tra

Sau khi vận hành, kiểm tra:

• Rò rỉ.
• Rung động.
• Bu lông.
• Gioăng.
• Bề mặt kết nối.

Lưu ý khi sử dụng mặt bích inox

Để đảm bảo độ bền:

• Không siết bu lông quá mức.
• Không sử dụng gioăng sai kích thước.
• Không lắp mặt bích bị cong vênh.
• Không sử dụng sai tiêu chuẩn.
• Không để đường ống tạo tải quá lớn lên thiết bị.
• Không sử dụng vượt giới hạn áp suất/nhiệt độ.
• Kiểm tra định kỳ các mối nối.

Đặc biệt với hệ thống áp lực cao, việc lắp đặt phải tuân thủ tiêu chuẩn và quy trình kỹ thuật của công trình.

Câu hỏi thường gặp về mặt bích inox

Mặt bích inox là gì?

Mặt bích inox là phụ kiện đường ống làm từ thép không gỉ, dùng để kết nối đường ống, van, máy bơm và thiết bị bằng bu lông hoặc các phương pháp kết nối phù hợp.

Mặt bích inox có những loại nào?

Các loại phổ biến gồm:

• Mặt bích inox hàn.
• Mặt bích inox ren.
• Mặt bích inox mù.
• Mặt bích inox cổ hàn.
• Mặt bích inox Slip On.
• Mặt bích inox Socket Weld.
• Mặt bích inox Lap Joint.

Mặt bích inox 304 hay 316 tốt hơn?

Không có câu trả lời tuyệt đối. Inox 316 có lợi thế về chống ăn mòn trong nhiều môi trường chloride, trong khi inox 304 thường kinh tế hơn và phù hợp với nhiều hệ thống thông thường.

Mặt bích inox có chịu nhiệt không?

Có, nhưng khả năng chịu nhiệt phụ thuộc vào mác inox, tiêu chuẩn, thiết kế, áp suất, gioăng và điều kiện làm việc.

Mặt bích inox DN100 là bao nhiêu inch?

DN100 thường tương ứng với kích thước danh nghĩa 4 inch.

Mặt bích inox DN50 là bao nhiêu?

DN50 thường tương ứng với 2 inch.

Mặt bích JIS 10K và DIN PN16 có giống nhau không?

Không nên coi là giống nhau. Hai tiêu chuẩn có thể khác về kích thước, số lỗ bu lông, PCD, đường kính ngoài và các yêu cầu kỹ thuật.

Mặt bích inox có dùng cho van được không?

Có. Mặt bích được sử dụng rất phổ biến để kết nối các loại van như van bướm, van bi, van cổng, van cầu và van một chiều.

Mặt bích inox giá bao nhiêu?

Giá phụ thuộc vào DN, inox 304/316, tiêu chuẩn, cấp áp lực, loại mặt bích và số lượng. Vì vậy cần xác định đầy đủ thông số trước khi báo giá.

Mua mặt bích inox ở đâu uy tín?

Khi lựa chọn nhà cung cấp mặt bích inox, khách hàng nên kiểm tra:

• Thông tin doanh nghiệp.
• Xuất xứ sản phẩm.
• Mác vật liệu.
• Tiêu chuẩn.
• Catalogue.
• Kích thước thực tế.
• Chứng từ CO/CQ nếu công trình yêu cầu.
• Chính sách đổi trả.
• Bảo hành.
• Khả năng cung cấp số lượng lớn.

Đặc biệt với dự án công nghiệp, không nên chỉ hỏi:

“Mặt bích inox DN100 giá bao nhiêu?”

Thay vào đó nên cung cấp:

Mặt bích inox 304 – DN100 – JIS 10K – RF – số lượng 20 cái.

Thông tin càng đầy đủ thì báo giá và tư vấn càng chính xác.

Kết luận

Mặt bích inox là phụ kiện không thể thiếu trong nhiều hệ thống đường ống hiện đại. Với ưu điểm chống ăn mòn tốt, độ bền cao, dễ tháo lắp và đa dạng tiêu chuẩn, mặt bích inox 304 và inox 316 được sử dụng rộng rãi trong cấp nước, PCCC, HVAC, thực phẩm, xử lý nước, hóa chất, hơi và các ngành công nghiệp.

Khi lựa chọn sản phẩm, không nên chỉ quan tâm đến DN và giá bán. Cần xác định đầy đủ:

Vật liệu → Kích thước → Tiêu chuẩn → Cấp áp lực → Kiểu mặt bích → Bề mặt → Môi chất → Nhiệt độ.

Việc lựa chọn đúng ngay từ đầu sẽ giúp mặt bích inox kết nối chính xác, hạn chế rò rỉ và đảm bảo độ bền cho toàn bộ hệ thống đường ống.
