Van 1 chiều inox là gì?

Van 1 chiều inox là thiết bị cơ khí được lắp trên đường ống nhằm kiểm soát hướng chuyển động của lưu chất. Van cho phép nước, chất lỏng hoặc môi chất đi qua theo chiều quy định và tự động đóng khi dòng chảy có xu hướng đảo chiều.

Khác với van bi, van cổng hoặc van bướm cần người vận hành tác động để đóng mở, van 1 chiều thường hoạt động tự động dựa trên chênh lệch áp suất và hướng dòng chảy. Một số thiết kế sử dụng trọng lượng của đĩa van, một số sử dụng lò xo để hỗ trợ quá trình đóng van.

Van một chiều inox có ưu điểm nổi bật là:

• Khả năng chống ăn mòn tốt.
• Không cần tay quay hoặc bộ truyền động trong ứng dụng thông thường.
• Giúp hạn chế dòng chảy ngược.
• Bảo vệ thiết bị phía trước hoặc phía sau van tùy vị trí lắp.
• Có nhiều lựa chọn inox 304 và inox 316.
• Đa dạng kiểu kết nối ren, mặt bích và wafer.
• Phù hợp với nhiều hệ thống đường ống công nghiệp.

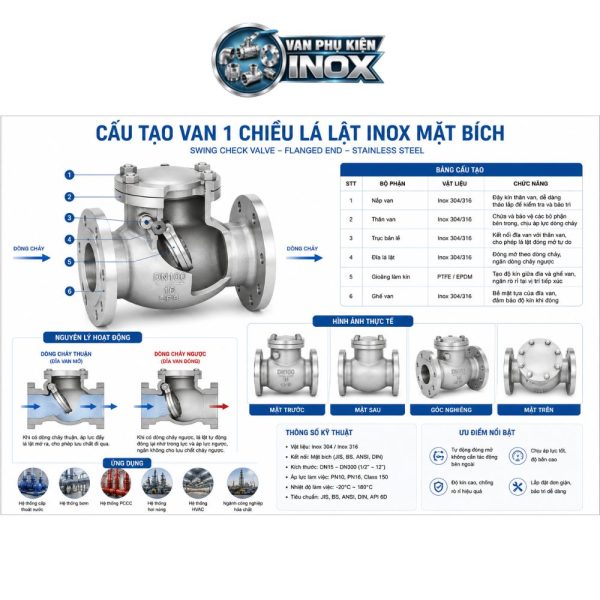

Cấu tạo van 1 chiều inox

Cấu tạo thực tế phụ thuộc vào từng loại van. Tuy nhiên, một van 1 chiều inox thường gồm các bộ phận chính sau:

1. Thân van

Thân van là bộ phận bao quanh khoang dòng chảy và chịu áp lực của hệ thống.

Vật liệu phổ biến gồm:

• Inox 304.
• Inox 316.
• Một số model có vật liệu khác theo yêu cầu kỹ thuật.

Thân inox giúp van có khả năng chống oxy hóa và chống ăn mòn tốt hơn so với nhiều loại vật liệu thông thường trong những môi trường phù hợp.

2. Đĩa van hoặc lá van

Đây là bộ phận trực tiếp đóng hoặc mở đường dòng.

Khi dòng chảy đi đúng chiều, áp lực tác động lên đĩa/lá van làm van mở. Khi dòng chảy dừng hoặc có xu hướng chảy ngược, đĩa/lá van trở về vị trí đóng.

3. Trục và bản lề

Ở van 1 chiều lá lật, lá van thường chuyển động quanh một trục hoặc bản lề.

Thiết kế này giúp lá van có thể mở theo hướng dòng chảy và đóng lại khi dòng chảy đảo chiều.

4. Lò xo

Van 1 chiều lò xo sử dụng lò xo để tạo lực đóng.

Khi áp suất phía đầu vào đủ lớn, lực của dòng chảy thắng lực lò xo và đẩy đĩa van mở. Khi áp suất giảm hoặc dòng chảy đảo chiều, lò xo hỗ trợ đưa đĩa van về vị trí đóng.

5. Gioăng làm kín

Gioăng có nhiệm vụ tăng khả năng làm kín giữa các bề mặt tiếp xúc.

Tùy model có thể sử dụng EPDM, PTFE, NBR hoặc vật liệu làm kín khác.

Lưu ý: không nên áp dụng một mức nhiệt độ hoặc áp suất cố định cho tất cả van 1 chiều inox. Thông số thực tế phải được kiểm tra theo đúng model, vật liệu gioăng và điều kiện vận hành.

Nguyên lý hoạt động của van 1 chiều inox

Nguyên lý hoạt động của van khá đơn giản.

Khi dòng chảy đi đúng chiều

Áp suất của dòng lưu chất tác động lên đĩa hoặc lá van.

Khi lực tác động đủ lớn, đĩa van mở ra tạo đường đi cho lưu chất.

Có thể hình dung:

Dòng chảy → Áp lực tác động → Đĩa van mở → Lưu chất đi qua

Khi dòng chảy dừng

Khi áp suất dòng chảy giảm, đĩa van không còn được giữ ở trạng thái mở.

Dưới tác động của trọng lượng hoặc lò xo, đĩa van trở về vị trí đóng.

Khi xảy ra dòng chảy ngược

Dòng chảy ngược tác động lên mặt sau của đĩa van.

Đĩa van đóng lại nhằm hạn chế dòng chảy ngược về phía trước.

Đây chính là chức năng quan trọng nhất của van 1 chiều inox.

Các loại van 1 chiều inox phổ biến

Hiện nay có nhiều dòng van một chiều inox khác nhau. Việc lựa chọn phụ thuộc vào kích thước đường ống, áp suất, lưu chất, không gian lắp đặt và yêu cầu kỹ thuật.

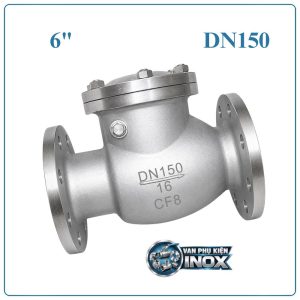

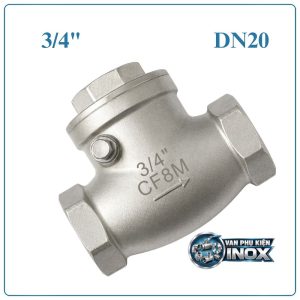

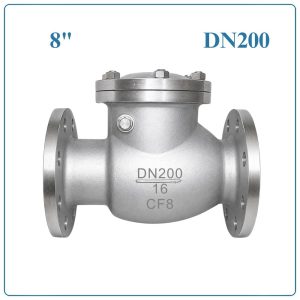

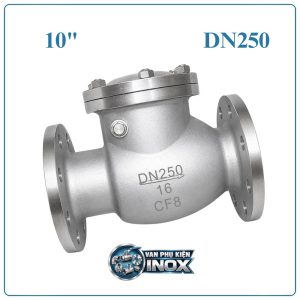

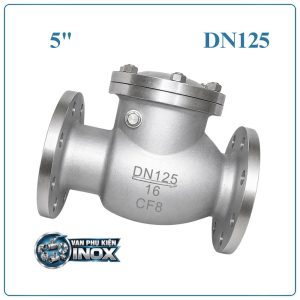

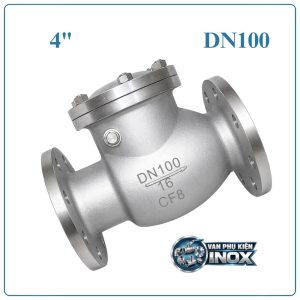

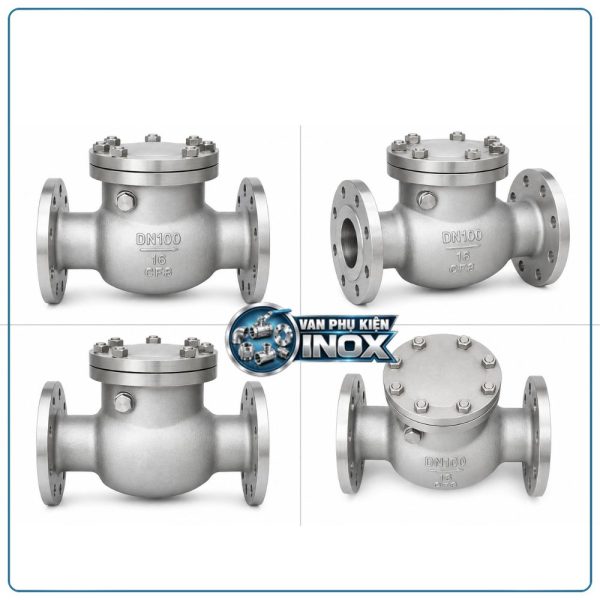

Van 1 chiều lá lật inox

Van 1 chiều lá lật inox là một trong những dòng phổ biến nhất.

Van sử dụng một lá van chuyển động quanh bản lề. Khi dòng chảy đi đúng hướng, lá van được đẩy mở. Khi dòng chảy giảm hoặc đảo chiều, lá van tự động đóng.

Ưu điểm

• Cấu tạo tương đối đơn giản.
• Hoạt động tự động.
• Phù hợp nhiều hệ thống đường ống.
• Có các kích thước từ nhỏ đến lớn.
• Có thể sử dụng dạng ren hoặc mặt bích tùy model.

Van 1 chiều lá lật inox thường được sử dụng trong hệ thống cấp nước, xử lý nước, bơm, hóa chất và nhiều ứng dụng công nghiệp.

Van 1 chiều lò xo inox

Van 1 chiều lò xo inox sử dụng lò xo để hỗ trợ đóng đĩa van.

Ưu điểm của dòng này là cơ cấu đóng có sự hỗ trợ của lò xo, phù hợp với những hệ thống cần thiết kế van theo kiểu compact hoặc yêu cầu đặc tính đóng cụ thể.

Van lò xo có thể được thiết kế với kết nối ren hoặc các kiểu kết nối khác tùy model.

Van 1 chiều treo inox

Van 1 chiều treo inox thường có thiết kế dạng wafer/treo giữa hai mặt bích.

Ưu điểm:

• Thiết kế gọn.
• Trọng lượng tương đối thấp.
• Không cần thân van dạng mặt bích dài như một số dòng truyền thống.
• Tiết kiệm không gian lắp đặt.

Dòng van này thường được lựa chọn cho các hệ thống đường ống có không gian hạn chế.

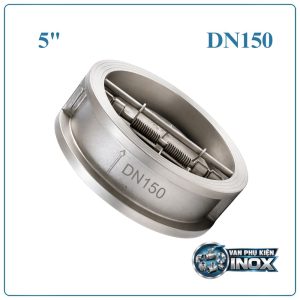

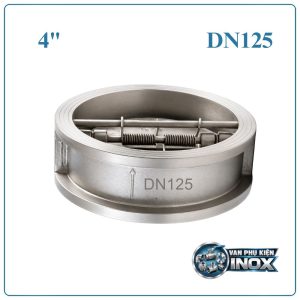

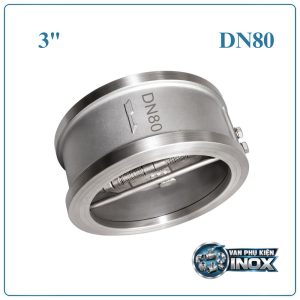

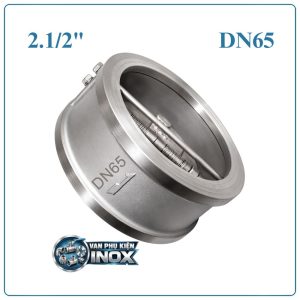

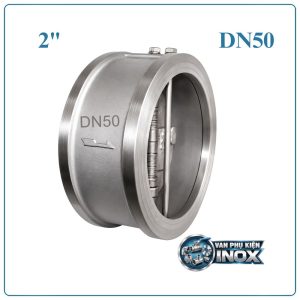

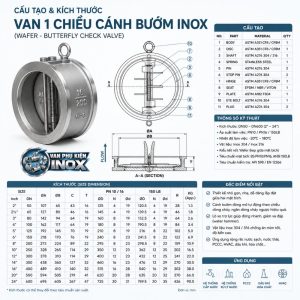

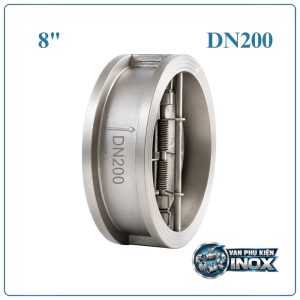

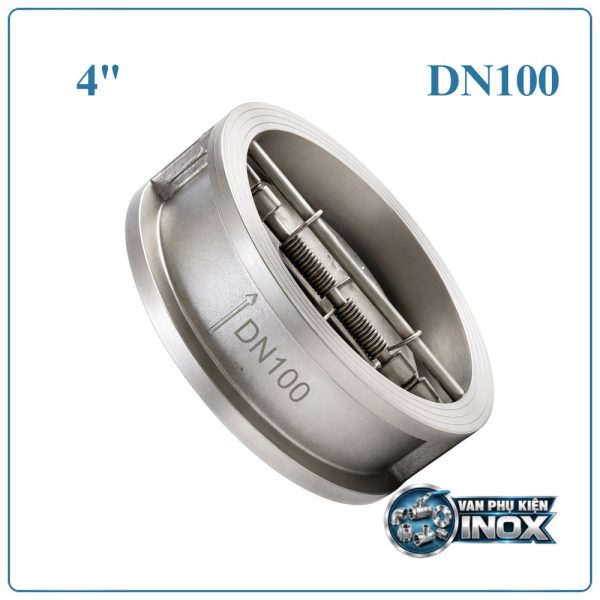

Van 1 chiều cánh bướm inox

Van 1 chiều cánh bướm inox sử dụng cơ cấu đĩa/cánh để thực hiện chức năng đóng mở.

Dòng này có thể được sử dụng trong các hệ thống cần thiết kế gọn và phù hợp với đường ống công nghiệp.

Khi lựa chọn cần kiểm tra:

• DN đường ống.
• Áp suất.
• Chiều dòng chảy.
• Kiểu kết nối.
• Vật liệu thân và đĩa.
• Vật liệu gioăng.

Van 1 chiều đĩa inox

Van 1 chiều đĩa inox sử dụng đĩa van làm bộ phận đóng mở.

Dòng van này có nhiều thiết kế khác nhau, vì vậy cần lựa chọn theo đúng catalogue/model thay vì chỉ dựa vào tên gọi chung.

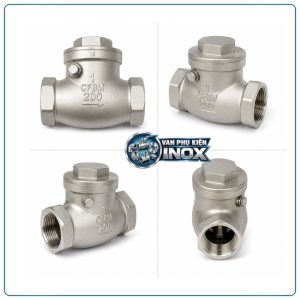

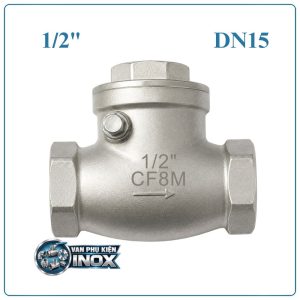

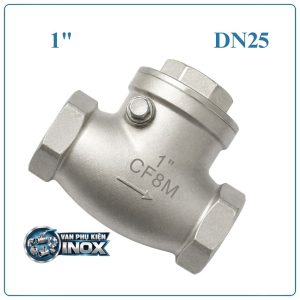

Van 1 chiều inox nối ren

Van 1 chiều inox nối ren thường được sử dụng cho các đường ống kích thước nhỏ và vừa.

Các chuẩn ren có thể gặp gồm:

• BSP.
• BSPT.
• NPT.

Khi mua van cần xác định chính xác tiêu chuẩn ren của đường ống và van.

Ví dụ:

BSPT không nên mặc định thay thế trực tiếp cho NPT.

Nếu sử dụng sai tiêu chuẩn ren, việc lắp đặt có thể không đảm bảo độ kín và gây khó khăn khi thi công.

Van 1 chiều inox mặt bích

Van 1 chiều inox mặt bích thường được sử dụng cho các hệ thống đường ống có kích thước lớn hơn hoặc yêu cầu kết nối mặt bích.

Một số tiêu chuẩn thường gặp:

• JIS 10K.
• DIN.
• PN16.
• ANSI.
• BS.

Khi lựa chọn phải đối chiếu:

DN + tiêu chuẩn mặt bích + số lỗ + PCD + đường kính lỗ + kích thước mặt bích.

Không nên chỉ dựa vào DN để kết luận hai mặt bích có thể lắp trực tiếp với nhau.

Thông số kỹ thuật van 1 chiều inox

Thông số	Giá trị tham khảo
Tên sản phẩm	Van 1 chiều inox
Tên gọi khác	Van một chiều inox
Vật liệu	Inox 304 / 316
Kiểu van	Lá lật / lò xo / treo / cánh bướm / đĩa
Kích thước	DN15 – DN300+ tùy model
Kết nối	Ren / mặt bích / wafer
Tiêu chuẩn	JIS / DIN / ANSI / BS tùy model
Áp lực	PN10 / PN16 / PN25 tùy model
Gioăng	EPDM / PTFE / NBR tùy model
Môi trường	Nước, khí và môi chất phù hợp
Kiểu vận hành	Tự động theo dòng chảy

Thông số cuối cùng phải căn cứ catalogue của từng model.

Bảng kích thước van 1 chiều inox

Kích thước	Inch	Đường kính ngoài ống tham khảo
DN15	1/2″	khoảng 21 mm
DN20	3/4″	khoảng 27 mm
DN25	1″	khoảng 34 mm
DN32	1 1/4″	khoảng 42 mm
DN40	1 1/2″	khoảng 49 mm
DN50	2″	khoảng 60 mm
DN65	2 1/2″	khoảng 73 mm
DN80	3″	khoảng 89 mm
DN100	4″	khoảng 114 mm
DN125	5″	khoảng 140 mm
DN150	6″	khoảng 168 mm
DN200	8″	khoảng 219 mm
DN250	10″	khoảng 273 mm
DN300	12″	khoảng 324 mm

Đường kính trên mang tính tham khảo theo kích thước ống phổ biến; kích thước thực tế cần đối chiếu tiêu chuẩn ống và catalogue.

Ưu điểm của van 1 chiều inox

1. Chống ăn mòn tốt

Inox có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường phù hợp.

2. Độ bền cao

Thân van inox có độ bền cơ học tốt, phù hợp với nhiều hệ thống làm việc liên tục.

3. Hoạt động tự động

Van không cần tay quay để đóng mở trong điều kiện hoạt động thông thường.

4. Ngăn dòng chảy ngược

Đây là chức năng chính giúp bảo vệ hệ thống và hạn chế dòng chảy đi ngược hướng thiết kế.

5. Đa dạng kích thước

Có nhiều kích thước từ DN nhỏ đến DN lớn.

6. Nhiều kiểu kết nối

Có thể lựa chọn:

• Nối ren.
• Mặt bích.
• Wafer.

7. Phù hợp nhiều ngành

Van 1 chiều inox được ứng dụng trong nước, thực phẩm, dược phẩm, hóa chất và nhiều lĩnh vực công nghiệp khác tùy vật liệu và model.

Ứng dụng van 1 chiều inox

Hệ thống cấp nước

Van được lắp trên đường ống cấp nước nhằm hạn chế dòng nước chảy ngược.

Hệ thống máy bơm

Van 1 chiều thường được sử dụng trong hệ thống bơm để kiểm soát hướng dòng chảy.

Vị trí lắp đặt cụ thể phải dựa trên thiết kế hệ thống và hướng dẫn của nhà sản xuất.

Hệ thống xử lý nước

Sử dụng trong các hệ thống:

• Lọc nước.
• Cấp nước.
• Xử lý nước.
• Tuần hoàn nước.

Ngành thực phẩm

Inox 304/316 có thể được lựa chọn cho các hệ thống phù hợp với yêu cầu vệ sinh và vật liệu của dây chuyền.

Ngành dược phẩm

Một số hệ thống dược phẩm yêu cầu vật liệu inox và thiết kế đặc thù. Cần lựa chọn đúng tiêu chuẩn vệ sinh của hệ thống thay vì chỉ căn cứ vào việc van được làm từ inox.

Ngành hóa chất

Có thể sử dụng inox 304 hoặc 316 tùy tính chất hóa chất.

Luôn kiểm tra khả năng tương thích vật liệu trước khi sử dụng với hóa chất cụ thể.

Cách lựa chọn van 1 chiều inox phù hợp

Để chọn đúng van, nên xác định ít nhất 7 yếu tố:

1. Lưu chất

Nước, khí, dầu, hóa chất, thực phẩm hay môi chất khác?

2. Kích thước đường ống

Xác định DN chính xác.

3. Áp suất làm việc

Ví dụ:

• PN10.
• PN16.
• PN25.

4. Nhiệt độ

Nhiệt độ làm việc ảnh hưởng trực tiếp đến việc lựa chọn gioăng và vật liệu.

5. Vật liệu

Lựa chọn:

Inox 304 hoặc inox 316

theo môi trường sử dụng.

6. Kiểu kết nối

Ren, mặt bích hay wafer.

7. Kiểu van

Chọn:

• Lá lật.
• Lò xo.
• Treo.
• Cánh bướm.
• Đĩa.

Giá van 1 chiều inox bao nhiêu?

Giá van 1 chiều inox phụ thuộc vào rất nhiều yếu tố:

• Inox 304 hay inox 316.
• DN bao nhiêu.
• Lá lật hay lò xo.
• Ren hay mặt bích.
• Tiêu chuẩn JIS, DIN, ANSI…
• PN10, PN16 hay PN25.
• Thương hiệu.
• Xuất xứ.
• Số lượng mua.
• Yêu cầu CO, CQ và chứng từ.

Do đó, không nên sử dụng một mức giá chung cho toàn bộ van 1 chiều inox.

Giá trên thị trường hiện chênh lệch đáng kể theo model, kích thước và thương hiệu; một số nhà cung cấp hiện công bố bảng giá theo từng DN/model thay vì một mức giá cố định.

Báo giá van 1 chiều inox tại Vanphukieninox.com

Để nhận báo giá van 1 chiều inox chính xác, nên cung cấp:

Loại van + DN + vật liệu + kiểu kết nối + áp suất + số lượng.

Ví dụ:

Van 1 chiều lá lật inox 304 – DN100 – mặt bích JIS10K – số lượng 5 cái.

Thông tin càng đầy đủ thì việc báo giá và lựa chọn model càng chính xác.

Hướng dẫn lắp đặt van 1 chiều inox

Khi lắp đặt cần chú ý:

Kiểm tra chiều dòng chảy

Trên thân van thường có ký hiệu mũi tên chỉ hướng dòng chảy.

Phải lắp đúng chiều mũi tên.

Kiểm tra tiêu chuẩn kết nối

Đối với van ren:

• Kiểm tra BSP/BSPT/NPT.

Đối với van mặt bích:

• Kiểm tra JIS/DIN/ANSI/BS.
• Kiểm tra DN.
• Kiểm tra PCD và số lỗ.

Kiểm tra gioăng

Đảm bảo gioăng phù hợp với môi chất và nhiệt độ làm việc.

Không ép van khi lắp

Không nên sử dụng lực quá lớn để ép van vào đường ống nếu kích thước hoặc tiêu chuẩn kết nối không phù hợp.

Vệ sinh đường ống

Nên làm sạch đường ống trước khi đưa hệ thống vào vận hành nhằm hạn chế dị vật làm ảnh hưởng đến khả năng đóng kín của van.

Những lỗi thường gặp khi chọn van 1 chiều inox

Lỗi 1: Chỉ chọn theo DN

DN giống nhau chưa chắc tiêu chuẩn kết nối giống nhau.

Lỗi 2: Không kiểm tra vật liệu

Inox 304 và 316 có đặc tính khác nhau.

Lỗi 3: Không kiểm tra áp suất

Không nên chọn van chỉ vì “DN vừa đường ống”.

Lỗi 4: Không kiểm tra nhiệt độ

Gioăng khác nhau có giới hạn nhiệt độ khác nhau.

Lỗi 5: Lắp ngược chiều

Đây là lỗi cơ bản nhưng có thể khiến van không hoạt động đúng.

Lỗi 6: Chọn sai kiểu van

Van lá lật, lò xo và wafer có đặc tính khác nhau.

Lỗi 7: Chọn sai tiêu chuẩn ren

BSP/BSPT/NPT cần được xác định chính xác trước khi mua.
