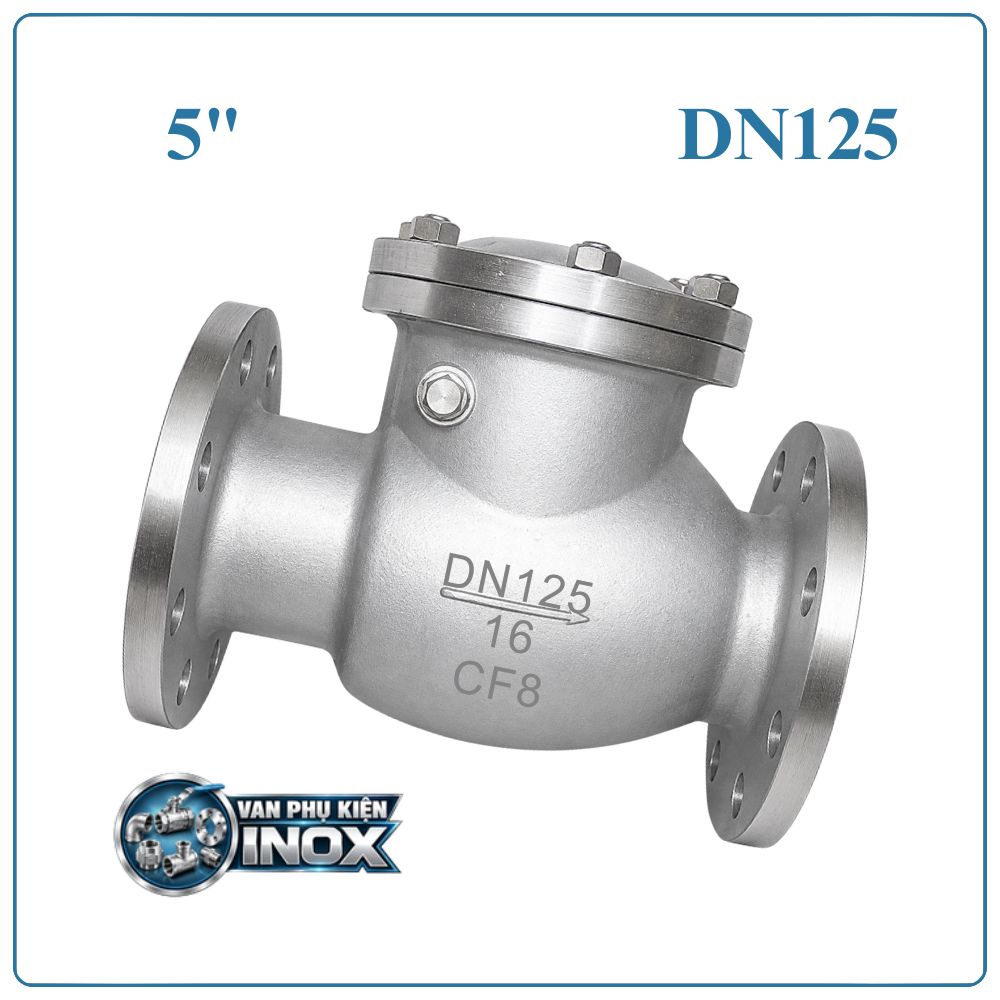

Van 1 Chiều Lá Lật Inox DN125

Van 1 chiều lá lật inox DN125 là gì?

Van 1 chiều lá lật inox DN125 là thiết bị cơ khí cho phép lưu chất đi qua theo một chiều và tự động đóng khi dòng chảy có xu hướng đảo chiều. Sản phẩm có kích thước danh nghĩa DN125, tương đương 5 inch, thường sử dụng kết nối mặt bích để lắp đặt chắc chắn trên đường ống.

Phần thân van bằng inox kết hợp với đĩa dạng lá lật giúp thiết bị vận hành tự động theo áp lực của môi chất mà không cần tay quay hoặc bộ truyền động.

Đặc điểm nổi bật của van 1 chiều lá lật inox DN125

Van 1 chiều lá lật inox DN125 được thiết kế hướng đến khả năng vận hành đơn giản và kiểm soát dòng chảy hiệu quả. Một số đặc điểm đáng chú ý gồm:

• Kích thước DN125: Phù hợp với hệ thống đường ống danh nghĩa 125 mm, quy đổi 5 inch.
• Thân van bằng inox: Chống gỉ và chống oxy hóa tốt, thích hợp với môi trường thường xuyên tiếp xúc với nước.
• Cơ cấu lá lật: Đĩa van đóng mở nhờ áp lực dòng chảy, không cần điều khiển thủ công.
• Kết nối mặt bích: Tạo liên kết chắc chắn với đường ống và thuận tiện cho quá trình tháo lắp.
• Khả năng ngăn dòng chảy ngược: Hạn chế nước hoặc môi chất quay ngược về phía máy bơm và thiết bị.
• Cấu tạo không quá phức tạp: Ít bộ phận điều khiển bên ngoài, thuận tiện kiểm tra và bảo dưỡng.
• Ứng dụng linh hoạt: Có thể sử dụng cho nhiều hệ thống đường ống chứa môi chất tương thích với inox.

Thông số kỹ thuật van 1 chiều lá lật inox DN125

Thông số	Chi tiết
Tên sản phẩm	Van 1 chiều lá lật inox DN125
Kích thước danh nghĩa	DN125
Quy đổi	5 inch
Đường kính ngoài ống tham khảo	Phi 140 mm
Vật liệu thân	Inox 304
Vật liệu lá van	Inox
Kiểu van	Van 1 chiều lá lật
Kiểu kết nối	Mặt bích
Áp lực làm việc	PN10 / PN16 tùy model
Môi chất	Nước, khí và chất lỏng phù hợp
Phương thức vận hành	Tự động
Kiểu đóng mở	Theo hướng và áp lực dòng chảy
Nhiệt độ làm việc	Phụ thuộc vật liệu và model cụ thể
Hướng lắp	Theo chiều mũi tên trên thân van

Cấu tạo van 1 chiều lá lật inox DN125

Cấu tạo của van tập trung vào cơ cấu lá van có khả năng xoay quanh trục để thực hiện quá trình đóng mở.

Thân van inox

Thân van tạo thành khoang dẫn dòng và bảo vệ các bộ phận bên trong. Inox 304 được sử dụng phổ biến nhờ khả năng chống ăn mòn và độ bền cơ học tốt.

Lá van

Đây là bộ phận trực tiếp đóng hoặc mở đường lưu chất. Khi dòng chảy đi đúng hướng, lá van được đẩy mở. Khi dòng chảy giảm hoặc đảo chiều, lá van trở về vị trí đóng.

Trục lá van

Trục giữ lá van cố định trong thân đồng thời tạo điểm xoay cho cơ cấu lá lật. Bộ phận này phải đảm bảo độ chắc chắn để van hoạt động ổn định trong thời gian dài.

Gioăng làm kín

Gioăng hỗ trợ tạo độ kín giữa các bề mặt tiếp xúc khi van đóng. Vật liệu gioăng cần tương thích với môi chất và nhiệt độ của hệ thống.

Mặt bích kết nối

Hai đầu van được thiết kế dạng mặt bích để liên kết với đường ống. Với kích thước DN125, mặt bích cần được lựa chọn đồng bộ với tiêu chuẩn đang sử dụng trên toàn tuyến.

Nguyên lý hoạt động của van 1 chiều lá lật inox DN125

Van vận hành dựa trên sự thay đổi áp suất giữa hai phía của thiết bị.

Khi lưu chất di chuyển đúng chiều, áp lực từ phía đầu vào tác động lên lá van và làm lá van xoay mở. Dòng môi chất tiếp tục đi qua thân van để đến hệ thống phía sau.

Khi bơm dừng hoặc áp suất đầu vào giảm, lá van bắt đầu hạ xuống. Nếu xuất hiện dòng chảy ngược, áp lực phía sau tác động lên lá van khiến van đóng lại, từ đó hạn chế lượng lưu chất quay trở lại.

Cơ chế đóng mở tự động giúp van 1 chiều lá lật inox DN125 phù hợp với những vị trí cần bảo vệ hệ thống nhưng không cần người vận hành điều khiển van thường xuyên.

Ứng dụng van 1 chiều lá lật inox DN125

Với kích thước DN125 và khả năng làm việc tự động, sản phẩm có thể được bố trí tại nhiều vị trí khác nhau trong hệ thống đường ống.

Hệ thống cấp nước

Van được sử dụng trên các tuyến ống cấp nước có kích thước DN125, đặc biệt tại những vị trí cần hạn chế nước chảy ngược.

Đường ống máy bơm

Lắp van sau hoặc tại vị trí phù hợp trong tuyến ống bơm để hạn chế dòng nước quay ngược khi thiết bị bơm ngừng hoạt động.

Nhà máy xử lý nước

Có thể ứng dụng trong các tuyến dẫn nước sạch, nước kỹ thuật và những môi chất phù hợp với vật liệu chế tạo.

Hệ thống công nghiệp

Van được sử dụng trong các dây chuyền có đường ống dẫn chất lỏng tương thích với inox, giúp kiểm soát hướng lưu chất mà không cần điều khiển bằng tay.

Hệ thống PCCC

Van có thể được sử dụng tại những vị trí phù hợp trong hệ thống phòng cháy chữa cháy theo thiết kế và yêu cầu kỹ thuật của công trình.

Hệ thống HVAC và tuần hoàn nước

Sản phẩm có thể được bố trí trong các tuyến nước lạnh, nước giải nhiệt hoặc đường ống tuần hoàn có kích thước DN125.

Hướng dẫn lắp đặt van 1 chiều lá lật inox DN125

Để van hoạt động đúng chức năng, cần chú ý đến cả chiều dòng chảy và độ đồng tâm của hệ thống mặt bích.

Bước 1: Vệ sinh đường ống và mặt bích

Loại bỏ bụi bẩn, xỉ hàn, mạt kim loại hoặc dị vật có thể lọt vào bên trong van.

Bước 2: Kiểm tra hướng dòng chảy

Quan sát mũi tên được đánh dấu trên thân van. Mũi tên phải cùng chiều với hướng di chuyển của lưu chất trong đường ống.

Bước 3: Đưa van vào vị trí

Đặt van DN125 giữa hai mặt bích của đường ống, căn chỉnh các lỗ bulông trước khi tiến hành siết.

Bước 4: Lắp gioăng và bulông

Đặt gioăng đúng tâm, sau đó lắp bulông và siết lần lượt theo đường chéo để lực ép phân bố đều trên mặt bích.

Bước 5: Chạy thử

Sau khi hoàn thành lắp đặt, tiến hành cấp lưu chất từ từ. Kiểm tra độ kín của mối nối và quan sát khả năng đóng mở của lá van.

Không nên dùng van để căn chỉnh hoặc kéo ép hai đoạn đường ống bị lệch tâm. Đường ống cần được cố định và căn chỉnh phù hợp trước khi lắp van.

Mua van 1 chiều lá lật inox DN125 ở đâu?

Để mua van 1 chiều lá lật inox DN125, khách hàng nên lựa chọn đơn vị cung cấp van công nghiệp có đầy đủ thông tin về kích thước, vật liệu, áp lực và tiêu chuẩn kết nối.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các dòng van công nghiệp, van inox, van một chiều và phụ kiện đường ống với nhiều kích thước khác nhau.

Khi đặt mua van DN125, nên cung cấp đầy đủ thông tin về môi chất sử dụng, áp lực đường ống, nhiệt độ làm việc và tiêu chuẩn mặt bích để được tư vấn model phù hợp.

Câu hỏi thường gặp

Van 1 chiều lá lật inox DN125 là bao nhiêu inch?

Van DN125 tương đương 5 inch. Với đường ống thép thông dụng, kích thước đường kính ngoài tham khảo khoảng Phi 140 mm.

Van 1 chiều inox DN125 hoạt động như thế nào?

Van sử dụng áp lực của dòng lưu chất để mở lá van. Khi dòng chảy giảm hoặc đảo chiều, lá van tự động đóng lại nhằm hạn chế lưu chất chảy ngược.

Van 1 chiều lá lật DN125 có dùng cho nước không?

Có. Van thường được sử dụng trong hệ thống cấp nước, xử lý nước, đường ống máy bơm và các hệ thống tuần hoàn nước phù hợp với vật liệu inox.

Van DN125 có cần nguồn điện để hoạt động không?

Không. Đây là loại van cơ học tự động, không cần nguồn điện, khí nén hay bộ điều khiển riêng để đóng mở.

Van 1 chiều lá lật inox DN125 có thể lắp mặt bích không?

Có. Kết nối mặt bích là một trong những kiểu kết nối phổ biến của dòng van này, phù hợp với các tuyến đường ống DN125 có mặt bích tương ứng.

Kết luận

Van 1 Chiều Lá Lật Inox DN125 với kích thước DN125 – 5 inch – Phi 140 mm là lựa chọn phù hợp cho các hệ thống cần kiểm soát dòng chảy một chiều và hạn chế hiện tượng chảy ngược. Thiết kế lá lật tự động, thân inox và kết nối mặt bích giúp van đáp ứng tốt nhiều hệ thống cấp nước, xử lý nước, máy bơm và đường ống công nghiệp.

Khi lựa chọn sản phẩm, cần đặc biệt quan tâm đến vật liệu inox, áp lực PN, tiêu chuẩn mặt bích, môi chất và điều kiện nhiệt độ để đảm bảo van làm việc ổn định và tương thích với toàn bộ hệ thống.
