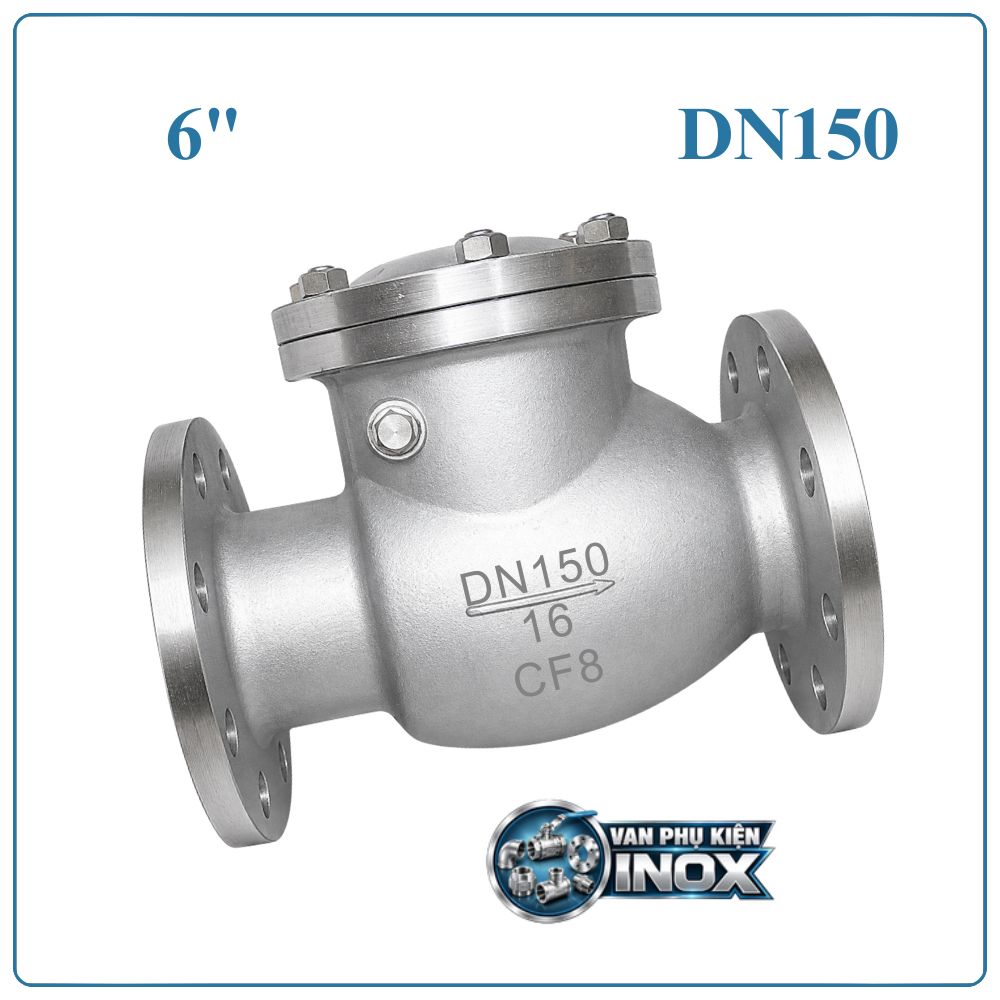

Van 1 Chiều Lá Lật Inox DN150

Van 1 chiều lá lật inox DN150 là gì?

Van 1 chiều lá lật inox DN150 là thiết bị cho phép lưu chất đi qua theo một chiều và tự động đóng khi dòng chảy có xu hướng đảo chiều. Van sử dụng cơ cấu đĩa dạng lá lật, hoạt động dựa trên áp lực của môi chất mà không cần tay quay hay bộ truyền động.

Sản phẩm có kích thước danh nghĩa DN150, tương đương 6 inch, thường được thiết kế kết nối mặt bích để tạo liên kết chắc chắn với đường ống.

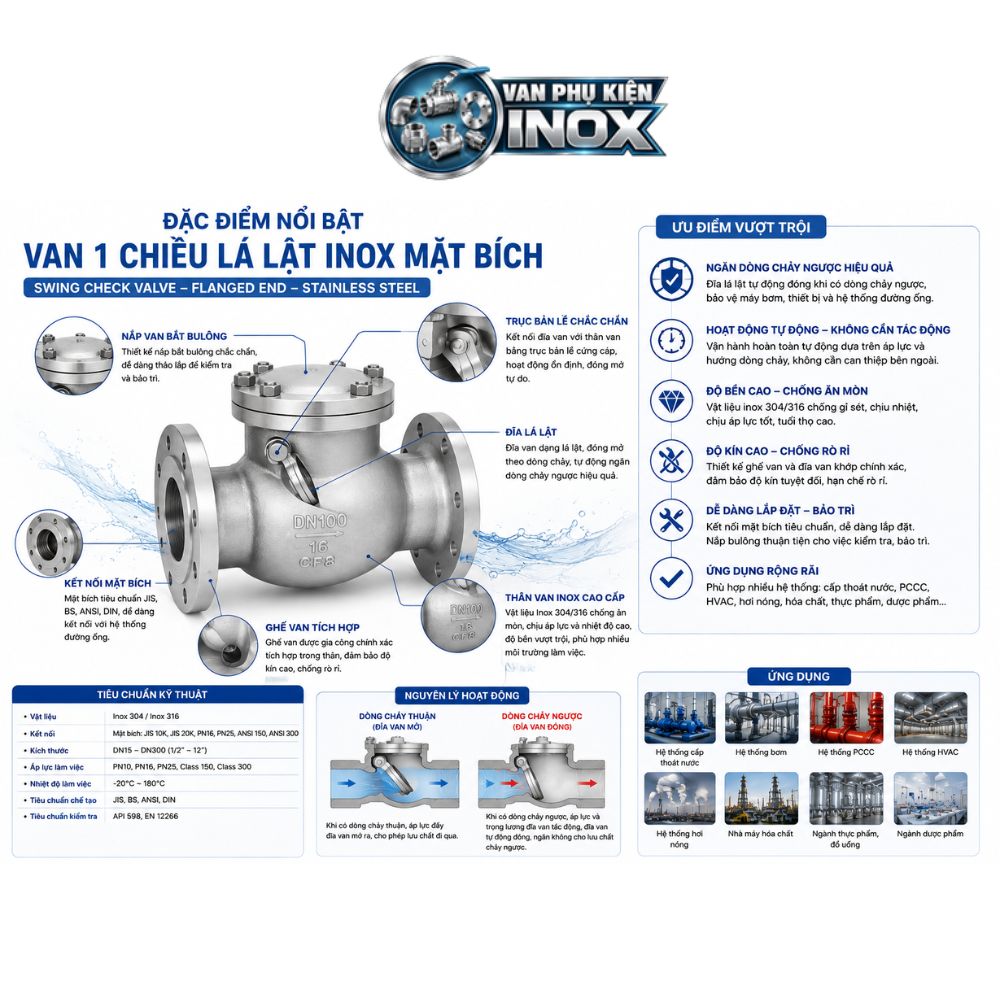

Đặc điểm nổi bật của van 1 chiều lá lật inox DN150

• Kích thước DN150 – 6 inch: Thích hợp cho hệ thống đường ống có đường kính danh nghĩa 150 mm.
• Thân van inox 304: Khả năng chống gỉ, chống oxy hóa tốt trong môi trường sử dụng phù hợp.
• Cơ cấu lá lật tự động: Van đóng mở theo áp lực và hướng chuyển động của dòng lưu chất.
• Kết nối mặt bích: Tăng độ chắc chắn khi lắp đặt trên đường ống có kích thước lớn.
• Ngăn dòng chảy ngược: Giúp hạn chế lưu chất quay trở lại đường ống hoặc thiết bị phía trước.
• Không cần nguồn điện: Van hoạt động bằng cơ chế cơ học, không sử dụng bộ truyền động.
• Khả năng ứng dụng rộng: Có thể dùng cho nhiều hệ thống nước và môi chất tương thích với vật liệu inox.
• Thuận tiện bảo dưỡng: Cấu tạo không có bộ điều khiển phức tạp, dễ kiểm tra khi cần thiết.

Thông số kỹ thuật van 1 chiều lá lật inox DN150

Thông số	Chi tiết
Tên sản phẩm	Van 1 chiều lá lật inox DN150
Kích thước danh nghĩa	DN150
Quy đổi	6 inch
Đường kính ngoài ống tham khảo	Phi 168 mm
Vật liệu thân	Inox 304
Vật liệu lá van	Inox
Kiểu van	Van một chiều lá lật
Kiểu kết nối	Mặt bích
Áp lực làm việc	PN10 / PN16 tùy model
Phương thức vận hành	Tự động
Môi chất sử dụng	Nước, khí và chất lỏng phù hợp
Kiểu đóng mở	Theo áp lực dòng chảy
Hướng lắp đặt	Theo mũi tên trên thân van
Nhiệt độ làm việc	Phụ thuộc model và vật liệu gioăng

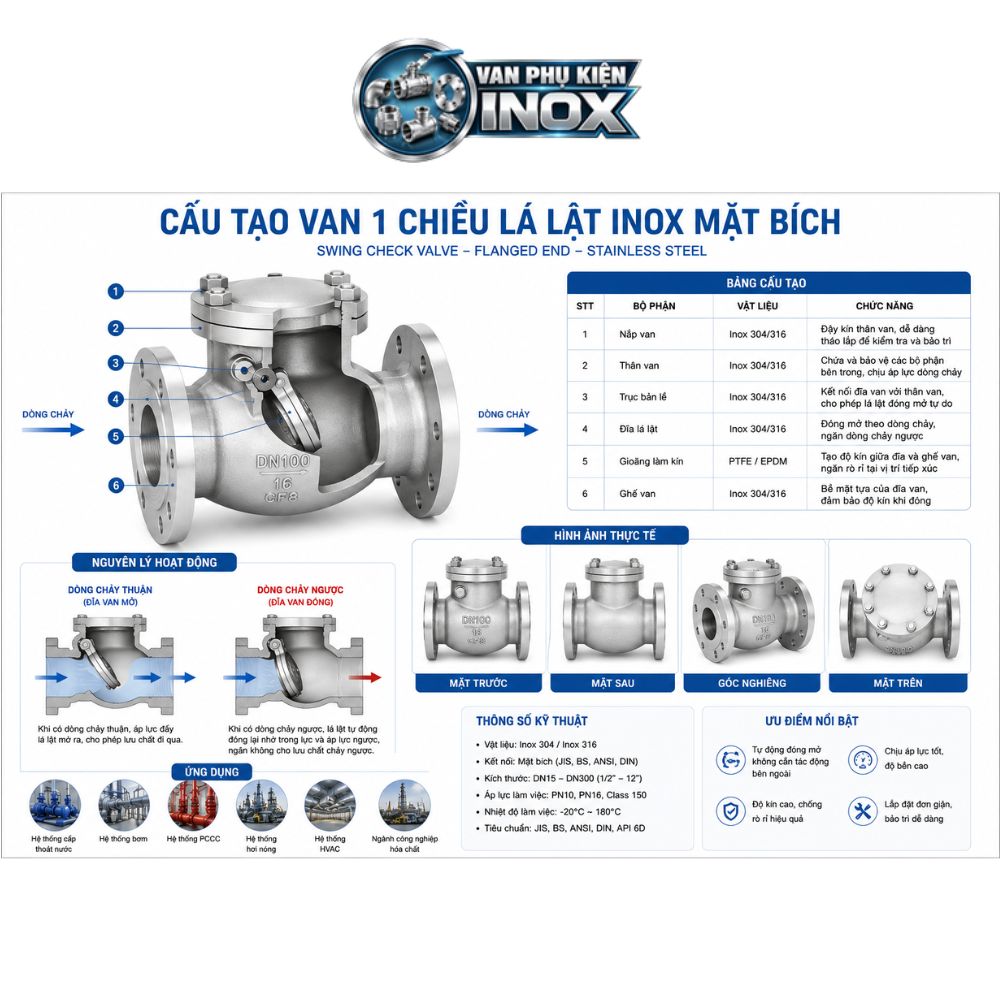

Cấu tạo van 1 chiều lá lật inox DN150

Van có cấu tạo tập trung vào cơ cấu lá van có thể xoay quanh trục. Các bộ phận chính gồm:

Thân van inox

Thân van tạo thành khoang dẫn dòng và chịu tác động trực tiếp của áp lực lưu chất. Inox 304 giúp thân có khả năng chống ăn mòn và duy trì độ bền trong điều kiện làm việc thích hợp.

Lá van

Lá van là bộ phận đóng mở đường lưu chất. Khi dòng chảy đủ áp lực, lá được đẩy lên và tạo khoảng thông dòng. Khi dòng chảy giảm hoặc đổi chiều, lá van trở về vị trí đóng.

Trục bản lề

Trục tạo điểm xoay cho lá van, đồng thời giữ lá van đúng vị trí trong thân. Bộ phận này phải đảm bảo độ cứng và khả năng chịu lực trong quá trình van vận hành liên tục.

Gioăng làm kín

Gioăng hỗ trợ tạo độ kín tại vị trí tiếp xúc khi lá van đóng. Tùy model, vật liệu gioăng có thể được lựa chọn khác nhau để phù hợp với môi chất và nhiệt độ.

Mặt bích

Hai đầu van được thiết kế dạng mặt bích nhằm liên kết với hệ thống đường ống DN150. Bulông và gioăng được sử dụng để hoàn thiện mối nối.

Nguyên lý hoạt động của van 1 chiều lá lật inox DN150

Van vận hành dựa vào sự chênh lệch áp suất giữa hai phía.

Khi lưu chất đi đúng hướng, áp lực đầu vào tác động lên lá van và làm lá van xoay quanh trục. Cửa van mở, tạo điều kiện cho dòng lưu chất đi qua.

Khi máy bơm dừng hoặc áp lực phía đầu vào giảm xuống, lá van dần trở về vị trí đóng. Nếu dòng lưu chất bắt đầu di chuyển theo chiều ngược lại, áp lực từ phía sau sẽ ép lá van về vị trí kín, từ đó hạn chế dòng chảy ngược.

Điểm đáng chú ý là quá trình này diễn ra tự động. Người vận hành không cần sử dụng tay gạt hoặc nguồn điện để điều khiển van.

Ưu điểm khi sử dụng van một chiều lá lật inox DN150

Khả năng chống ăn mòn tốt: Vật liệu inox 304 phù hợp với nhiều môi trường nước và điều kiện làm việc có độ ẩm cao.

Hoạt động tự động: Cơ cấu lá lật phản ứng theo dòng chảy, giúp giảm nhu cầu vận hành thủ công.

Phù hợp đường ống lớn: DN150 tương đương 6 inch, đáp ứng nhiều tuyến ống có lưu lượng lớn.

Kết nối chắc chắn: Mặt bích tạo liên kết ổn định giữa van và đường ống, đặc biệt phù hợp với hệ thống công nghiệp.

Hạn chế dòng chảy ngược: Giúp giảm nguy cơ dòng lưu chất quay về phía máy bơm hoặc các thiết bị phía trước.

Dễ kết hợp với hệ thống: Có thể lắp đặt cùng các loại van, bơm và phụ kiện đường ống có cùng tiêu chuẩn kết nối.

Ứng dụng van 1 chiều lá lật inox DN150

Hệ thống cấp nước

Van được lắp trên các tuyến ống cấp nước DN150 nhằm duy trì hướng dòng chảy và hạn chế nước quay ngược trong hệ thống.

Trạm bơm

Đây là vị trí ứng dụng phổ biến của van một chiều. Van có thể được bố trí tại đường ống phù hợp để hạn chế dòng nước chảy ngược khi bơm dừng.

Hệ thống xử lý nước

Van inox DN150 có thể sử dụng tại các tuyến dẫn nước sạch, nước kỹ thuật và các công đoạn xử lý có môi chất tương thích với vật liệu van.

Nhà máy và khu công nghiệp

Sản phẩm phù hợp với những hệ thống đường ống vận chuyển chất lỏng có kích thước lớn, nơi cần kiểm soát chiều chuyển động của môi chất.

Hệ thống PCCC

Van có thể được sử dụng tại các vị trí phù hợp trong hệ thống phòng cháy chữa cháy theo thiết kế kỹ thuật của công trình.

Hệ thống HVAC

Van được sử dụng trong một số tuyến nước tuần hoàn, nước lạnh hoặc nước giải nhiệt có kích thước DN150 và điều kiện làm việc phù hợp.

Hướng dẫn lắp đặt van 1 chiều lá lật inox DN150

Việc lắp đặt đúng kỹ thuật có ảnh hưởng trực tiếp đến khả năng đóng mở và độ kín của van.

Bước 1: Kiểm tra sản phẩm

Kiểm tra thân van, lá lật, trục, gioăng và hai mặt bích. Đảm bảo bên trong van không có vật thể lạ.

Bước 2: Làm sạch đường ống

Vệ sinh mặt bích và đường ống, loại bỏ bụi bẩn, xỉ hàn hoặc mạt kim loại có thể gây ảnh hưởng đến lá van.

Bước 3: Xác định chiều dòng chảy

Trên thân van có mũi tên chỉ hướng dòng lưu chất. Khi lắp đặt, mũi tên phải trùng với hướng dòng chảy của hệ thống.

Bước 4: Căn chỉnh mặt bích

Đưa van vào giữa hai mặt bích và căn chỉnh các lỗ bulông. Hai đường ống cần được cố định, tránh tạo lực kéo hoặc lệch tâm lên thân van.

Bước 5: Lắp gioăng và siết bulông

Đặt gioăng đúng vị trí, lắp bulông rồi siết lần lượt theo đường chéo. Cần phân bổ lực siết đều để tránh làm lệch mặt bích.

Bước 6: Chạy thử hệ thống

Cấp lưu chất từ từ, kiểm tra mối nối và quan sát quá trình đóng mở của lá van. Nếu phát hiện rò rỉ hoặc tiếng động bất thường, cần dừng hệ thống để kiểm tra.

Mua van 1 chiều lá lật inox DN150 ở đâu?

Khi tìm mua van 1 chiều lá lật inox DN150, khách hàng nên lựa chọn đơn vị cung cấp có khả năng tư vấn đầy đủ về vật liệu, kích thước, áp lực và tiêu chuẩn kết nối.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các sản phẩm van công nghiệp, van inox, van một chiều và phụ kiện đường ống với nhiều kích thước phục vụ hệ thống cấp nước, công nghiệp và cơ điện.

Để được tư vấn đúng sản phẩm, khách hàng nên cung cấp các thông tin như DN150, môi chất, áp lực làm việc, nhiệt độ và tiêu chuẩn mặt bích.

Câu hỏi thường gặp về van 1 chiều lá lật inox DN150

Van 1 chiều lá lật inox DN150 tương đương bao nhiêu inch?

DN150 tương đương 6 inch. Đối với đường ống thép thông dụng, đường kính ngoài tham khảo khoảng Phi 168 mm.

Van 1 chiều lá lật DN150 dùng để làm gì?

Van được sử dụng để duy trì dòng chảy theo một hướng và hạn chế lưu chất chảy ngược trong đường ống. Sản phẩm thường xuất hiện trong hệ thống cấp nước, máy bơm, xử lý nước và công nghiệp.

Van DN150 có cần nguồn điện không?

Không. Van hoạt động dựa trên áp lực và hướng của dòng lưu chất nên không cần nguồn điện hoặc bộ truyền động riêng.

Van 1 chiều inox DN150 có dùng cho máy bơm không?

Có. Van thường được sử dụng tại các tuyến đường ống liên quan đến máy bơm nhằm hạn chế dòng lưu chất quay ngược khi bơm ngừng hoạt động.

Van 1 chiều lá lật inox DN150 có thể lắp trên đường ống mặt bích không?

Có. Kết nối mặt bích là kiểu kết nối phổ biến của van DN150, tuy nhiên tiêu chuẩn mặt bích cần được lựa chọn đồng bộ với hệ thống đường ống.

Kết luận

Van 1 Chiều Lá Lật Inox DN150 là thiết bị phù hợp cho các tuyến đường ống DN150 – 6 inch – Phi 168 mm, đặc biệt trong những hệ thống cần kiểm soát hướng dòng chảy và hạn chế hiện tượng lưu chất chảy ngược.

Nhờ thân inox 304, cơ cấu lá lật tự động và kết nối mặt bích chắc chắn, van có thể đáp ứng nhiều nhu cầu trong cấp nước, xử lý nước, trạm bơm, PCCC, HVAC và các hệ thống công nghiệp.

Để lựa chọn chính xác, cần kiểm tra đồng thời kích thước DN150, vật liệu inox, cấp áp lực PN, tiêu chuẩn mặt bích, môi chất và nhiệt độ làm việc trước khi lắp đặt.
