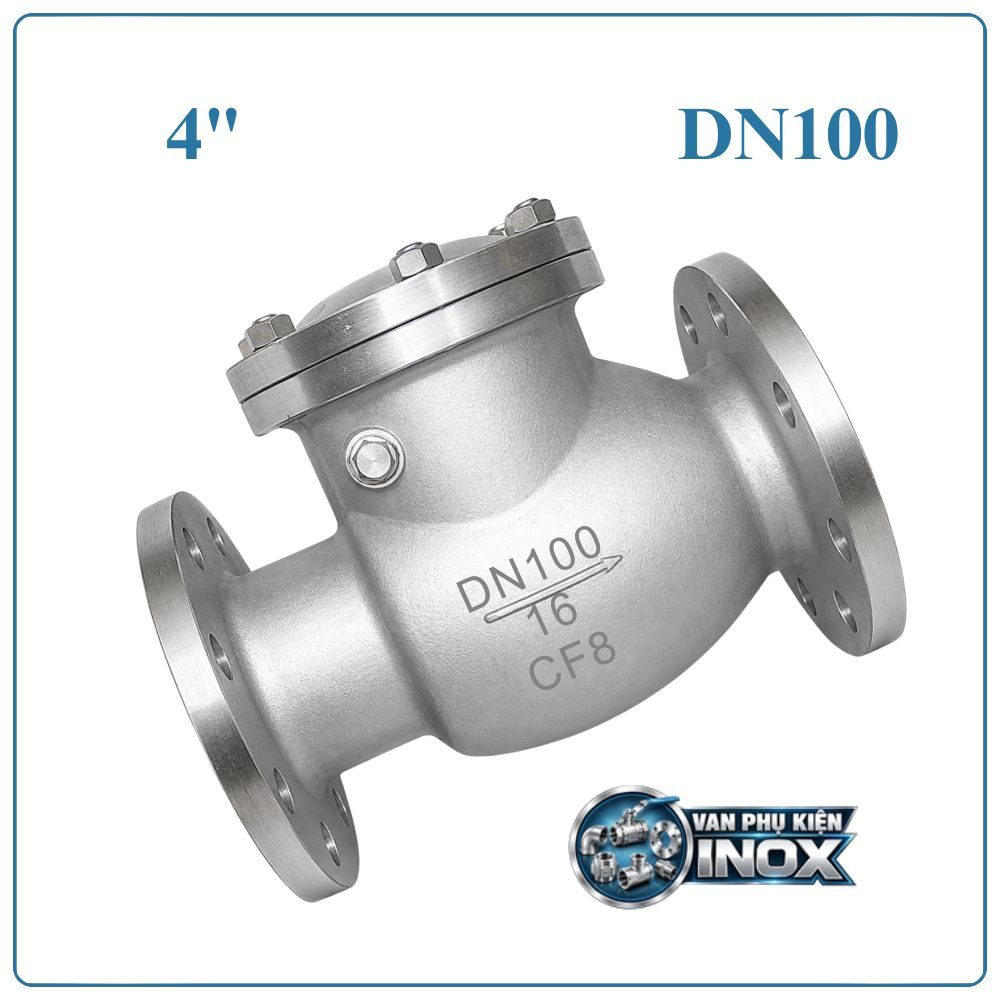

Van 1 Chiều Lá Lật Inox DN100

Van 1 chiều lá lật inox DN100 là gì?

Van 1 chiều lá lật inox DN100 hay còn gọi là van một chiều lá lật inox DN100, có kích thước danh nghĩa DN100, tương đương Phi 114 mm – 4 inch. Thân van được chế tạo từ inox, kết nối với đường ống bằng mặt bích.

Điểm đặc trưng của dòng van này là cơ cấu đĩa dạng lá lật. Khi lưu chất chảy đúng chiều, áp lực dòng chảy đẩy lá van mở ra. Khi dòng chảy giảm hoặc xuất hiện hiện tượng chảy ngược, lá van tự động đóng lại để hạn chế lưu chất quay ngược về phía trước.

Đặc điểm nổi bật của van 1 chiều lá lật inox DN100

Van 1 chiều lá lật inox DN100 được lựa chọn nhiều cho các hệ thống yêu cầu khả năng chống ăn mòn và vận hành ổn định. Một số đặc điểm đáng chú ý gồm:

• Vật liệu inox: Có khả năng chống oxy hóa, chống gỉ tốt hơn nhiều loại van làm từ thép thông thường.
• Thiết kế lá lật: Đóng mở theo áp lực của dòng lưu chất, không cần tay quay hay bộ truyền động.
• Kết nối mặt bích: Liên kết chắc chắn, phù hợp với hệ thống đường ống công nghiệp DN100.
• Tự động ngăn dòng chảy ngược: Giúp hạn chế nguy cơ dòng lưu chất quay ngược gây ảnh hưởng đến bơm và thiết bị.
• Đường kính DN100: Phù hợp với các tuyến ống kích thước lớn trong cấp nước, xử lý nước và công nghiệp.
• Bảo trì tương đối thuận tiện: Cấu tạo không sử dụng bộ truyền động phức tạp nên việc kiểm tra, vệ sinh có thể thực hiện dễ dàng.
• Khả năng làm việc trong môi trường đa dạng: Có thể sử dụng cho nước, khí và một số loại chất lỏng phù hợp với vật liệu inox.

Thông số kỹ thuật van 1 chiều lá lật inox DN100

Thông số	Chi tiết
Tên sản phẩm	Van 1 chiều lá lật inox DN100
Kích thước	DN100
Đường kính ống tương ứng	Phi 114 mm
Quy đổi	4 inch
Vật liệu thân	Inox 304
Vật liệu đĩa	Inox
Kiểu van	Một chiều lá lật
Kiểu kết nối	Mặt bích
Tiêu chuẩn mặt bích	Có thể lựa chọn theo tiêu chuẩn hệ thống
Áp lực làm việc	PN10 / PN16 tùy model
Môi trường sử dụng	Nước, khí, chất lỏng phù hợp
Kiểu vận hành	Tự động theo dòng chảy
Lắp đặt	Theo chiều mũi tên trên thân van

Lưu ý: Thông số áp lực, vật liệu gioăng, tiêu chuẩn mặt bích và nhiệt độ làm việc có thể thay đổi theo từng model. Khi lựa chọn van 1 chiều lá lật inox DN100, cần đối chiếu với yêu cầu thực tế của hệ thống.

Cấu tạo van 1 chiều lá lật inox DN100

Khác với van bi hoặc van cổng, van 1 chiều lá lật hoạt động dựa chủ yếu vào sự chênh lệch áp suất của dòng lưu chất. Cấu tạo của van tương đối đơn giản, gồm các bộ phận chính:

Thân van

Thân van là phần bao bọc toàn bộ cơ cấu bên trong và được chế tạo bằng inox. Hai đầu thân có mặt bích để kết nối với đường ống.

Lá van

Lá van là bộ phận trực tiếp thực hiện nhiệm vụ đóng mở. Khi dòng chảy đi đúng hướng, lá được nâng lên; khi dòng chảy yếu hoặc đổi chiều, lá hạ xuống vị trí đóng.

Trục bản lề

Trục bản lề giữ lá van và tạo điểm xoay cho lá van trong quá trình vận hành. Bộ phận này cần có độ bền tốt để chịu được việc đóng mở lặp lại.

Gioăng làm kín

Gioăng được bố trí tại vị trí tiếp xúc nhằm tăng khả năng kín khi van đóng. Vật liệu gioăng cần được lựa chọn phù hợp với nhiệt độ và môi chất sử dụng.

Mặt bích

Hai đầu kết nối mặt bích giúp van liên kết với hệ thống đường ống DN100 bằng bulông và gioăng. Kiểu kết nối này đặc biệt phù hợp với các tuyến ống công nghiệp cần độ chắc chắn cao.

Nguyên lý hoạt động của van 1 chiều lá lật inox DN100

Van hoạt động hoàn toàn tự động dựa trên hướng và áp lực của dòng lưu chất.

Khi lưu chất đi đúng chiều, áp suất phía đầu vào tác động lên lá van, làm lá van xoay quanh trục bản lề và mở ra. Khi đó dòng chảy đi qua van với trở lực phù hợp.

Khi máy bơm dừng hoặc áp suất phía đầu vào giảm xuống, lá van bắt đầu trở về vị trí đóng. Nếu dòng lưu chất có xu hướng chảy ngược, áp lực phía sau van tác động lên lá van và ép lá van đóng kín.

Nhờ cơ chế này, van 1 chiều lá lật inox DN100 giúp hạn chế hiện tượng dòng chảy ngược trong đường ống mà không cần người vận hành điều khiển trực tiếp.

Ứng dụng van 1 chiều lá lật inox DN100

Với kích thước DN100 và vật liệu inox, sản phẩm có thể được sử dụng trong nhiều hệ thống đường ống có yêu cầu về độ bền và khả năng chống ăn mòn.

Hệ thống cấp thoát nước: Lắp trên đường ống cấp nước, đường ống phân phối hoặc khu vực cần hạn chế nước chảy ngược.

Hệ thống máy bơm: Được bố trí trên đường ống nhằm hạn chế hiện tượng dòng nước quay ngược về bơm khi bơm ngừng hoạt động.

Hệ thống xử lý nước: Sử dụng trong các tuyến đường ống dẫn nước sạch, nước kỹ thuật và một số hệ thống xử lý nước phù hợp.

Nhà máy và khu công nghiệp: Lắp đặt trên các đường ống vận chuyển chất lỏng tương thích với vật liệu inox.

Hệ thống PCCC: Có thể được sử dụng tại các tuyến ống phù hợp với yêu cầu thiết kế và tiêu chuẩn của hệ thống phòng cháy chữa cháy.

Hệ thống HVAC: Có thể ứng dụng trong các đường ống nước của hệ thống điều hòa, giải nhiệt và tuần hoàn nước.

Hướng dẫn lắp đặt van 1 chiều lá lật inox DN100

Để van hoạt động ổn định, quá trình lắp đặt cần được thực hiện đúng kỹ thuật.

Bước 1: Kiểm tra van trước khi lắp

Kiểm tra thân van, lá van, gioăng và hai mặt bích. Đảm bảo bên trong van không có bụi bẩn, dị vật hoặc vật cản làm ảnh hưởng đến chuyển động của lá van.

Bước 2: Xác định chiều dòng chảy

Trên thân van thường có mũi tên chỉ hướng dòng chảy. Cần lắp van theo đúng chiều này. Không nên lắp ngược vì van sẽ không thực hiện đúng chức năng một chiều.

Bước 3: Căn chỉnh hai mặt bích

Đưa van vào giữa hai mặt bích đường ống, căn chỉnh các lỗ bulông sao cho đồng tâm. Không nên dùng bulông để kéo ép hai đường ống lệch tâm về vị trí của van.

Bước 4: Lắp gioăng và siết bulông

Đặt gioăng đúng vị trí giữa các mặt bích, sau đó lắp bulông và siết đều theo đường chéo. Việc siết không đều có thể làm ảnh hưởng đến độ kín của mối nối.

Bước 5: Kiểm tra sau lắp đặt

Sau khi hoàn thành, kiểm tra độ kín của hệ thống và cho lưu chất chạy thử. Quan sát hoạt động của lá van, đồng thời kiểm tra xem có hiện tượng rò rỉ tại vị trí kết nối hay không.

Lưu ý khi lựa chọn van 1 chiều lá lật inox DN100

Khi mua van một chiều lá lật inox DN100, không nên chỉ dựa vào kích thước. Cần xác định đồng thời vật liệu van, áp lực làm việc, môi chất, nhiệt độ, tiêu chuẩn mặt bích và điều kiện lắp đặt.

Đối với hệ thống sử dụng nước sạch hoặc môi trường có yêu cầu chống ăn mòn, inox 304 là lựa chọn phổ biến. Nếu môi trường làm việc có tính ăn mòn cao hơn, nên trao đổi với đơn vị cung cấp để lựa chọn cấp inox phù hợp.

Ngoài ra, tiêu chuẩn mặt bích của van cần tương thích với đường ống. Việc lựa chọn đúng ngay từ đầu sẽ giúp hạn chế tình trạng không đồng bộ khi lắp đặt.

Mua van 1 chiều lá lật inox DN100 ở đâu?

Nếu đang tìm van 1 chiều lá lật inox DN100 chính hãng, nên lựa chọn đơn vị cung cấp có khả năng tư vấn đúng vật liệu, kích thước, áp lực và tiêu chuẩn kết nối.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là đơn vị cung cấp các loại van công nghiệp, van inox, van một chiều, mặt bích và phụ kiện đường ống. Sản phẩm được cung cấp theo nhiều kích thước và tiêu chuẩn khác nhau, đáp ứng nhu cầu sử dụng cho hệ thống cấp nước, công nghiệp và các công trình cơ điện.

Khi liên hệ, khách hàng nên cung cấp thông tin về DN100, môi chất sử dụng, áp lực đường ống và tiêu chuẩn mặt bích để được tư vấn đúng chủng loại.

Câu hỏi thường gặp về van 1 chiều lá lật inox DN100

Van 1 chiều lá lật inox DN100 dùng để làm gì?

Sản phẩm được sử dụng để cho phép lưu chất đi theo một hướng và hạn chế dòng chảy ngược trong đường ống. Van thường được lắp tại các vị trí cần bảo vệ máy bơm và thiết bị khỏi tác động của dòng chảy ngược.

Van 1 chiều lá lật inox DN100 có cần tay gạt không?

Không. Van hoạt động tự động dựa trên áp lực và hướng chuyển động của lưu chất. Khi dòng chảy đúng hướng, lá van mở; khi dòng chảy đổi chiều, lá van đóng.

DN100 tương đương bao nhiêu inch?

DN100 tương đương kích thước danh nghĩa 4 inch. Với hệ thống ống thép thông dụng, đường kính ngoài thường được quy đổi khoảng Phi 114 mm.

Van 1 chiều lá lật inox DN100 có lắp được cho đường ống nằm ngang không?

Có. Van có thể được lắp trên đường ống ngang khi phương án lắp đặt phù hợp với thiết kế và hướng dòng chảy. Khi thi công cần tuân thủ hướng mũi tên trên thân van và hướng dẫn của nhà sản xuất.

Van 1 chiều lá lật inox DN100 có dùng cho nước được không?

Có. Đây là một trong những môi trường sử dụng phổ biến của van. Tuy nhiên, cần lựa chọn vật liệu inox, gioăng và cấp áp lực phù hợp với chất lượng nước cũng như điều kiện vận hành thực tế.

Kết luận

Van 1 Chiều Lá Lật Inox DN100 là giải pháp phù hợp cho các hệ thống đường ống cần kiểm soát dòng chảy một chiều và hạn chế hiện tượng chảy ngược. Thiết kế lá lật tự động, kết nối mặt bích chắc chắn cùng vật liệu inox giúp van đáp ứng tốt nhiều hệ thống cấp nước, xử lý nước, máy bơm và đường ống công nghiệp.
