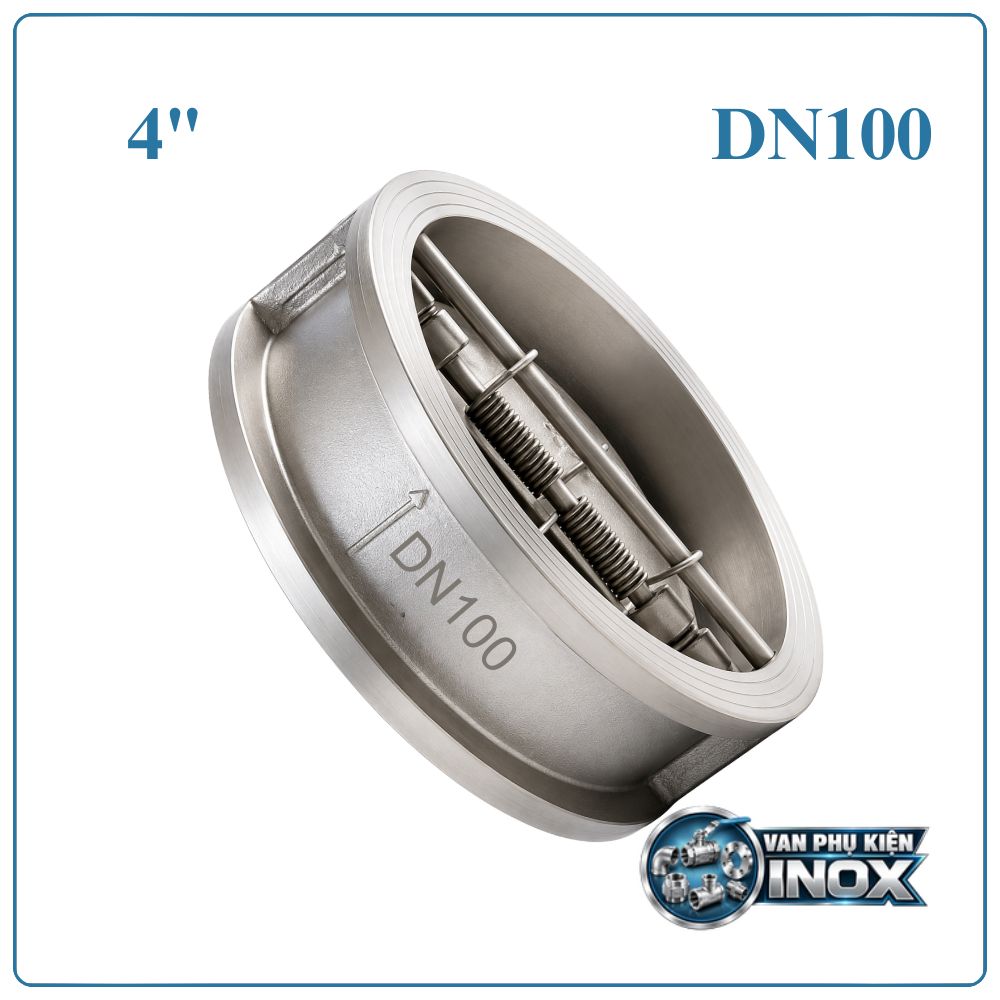

Van 1 Chiều Cánh Bướm Inox DN100

Van 1 chiều cánh bướm inox DN100 là gì?

Van 1 chiều cánh bướm inox DN100 là thiết bị dùng để kiểm soát dòng chảy theo một hướng và ngăn lưu chất chảy ngược trong đường ống. Van có kích thước danh nghĩa DN100 tương đương 4 inch, đường kính ngoài ống khoảng Φ114 mm.

Thiết kế dạng cánh bướm giúp van có kết cấu gọn, trọng lượng nhẹ, đóng mở nhanh và tổn thất áp suất thấp. Thân van và các bộ phận tiếp xúc lưu chất thường sử dụng inox 304, phù hợp với hệ thống nước sạch, xử lý nước, thực phẩm, hóa chất và nhiều đường ống công nghiệp.

Đặc điểm nổi bật của van 1 chiều cánh bướm inox DN100

• Chất liệu inox 304 có khả năng chống oxy hóa và ăn mòn tốt.
• Kích thước DN100 – 4 inch, phù hợp đường ống phổ biến Φ114.
• Cơ chế đóng mở tự động theo hướng chuyển động của lưu chất.
• Hạn chế hiện tượng dòng chảy đảo chiều và bảo vệ thiết bị phía sau van.
• Thiết kế cánh bướm gọn, không chiếm nhiều không gian lắp đặt.
• Có thể sử dụng cho hệ thống lắp đặt theo phương ngang hoặc phương đứng tùy thiết kế đường ống.
• Không cần thao tác đóng mở thủ công trong quá trình vận hành.
• Gioăng làm kín giúp tăng khả năng chống rò rỉ tại vị trí đóng van.
• Phù hợp với nhiều môi trường làm việc có yêu cầu cao về độ sạch và khả năng chống ăn mòn.

Cấu tạo van 1 chiều cánh bướm inox DN100

Van 1 chiều cánh bướm DN100 được cấu tạo từ các bộ phận chính:

Nguyên lý hoạt động của van 1 chiều cánh bướm inox DN100

Van hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất giữa hai phía của van.

Khi dòng chảy đi đúng chiều: áp lực lưu chất tác động lên cánh van làm cánh xoay mở, tạo khoảng thông thoáng cho lưu chất đi qua đường ống.

Khi dòng chảy dừng: lực đàn hồi của lò xo kết hợp với trọng lượng cánh van đưa cánh về vị trí đóng.

Khi xảy ra dòng chảy ngược: áp lực phía sau tác động lên cánh van, làm van đóng nhanh để hạn chế lượng lưu chất quay ngược trở lại hệ thống.

Nhờ cơ chế này, van giúp bảo vệ máy bơm, đường ống và các thiết bị phía sau khỏi tác động của dòng chảy ngược.

Thông số kỹ thuật van 1 chiều cánh bướm inox DN100

Lưu ý: Thông số áp suất và nhiệt độ thực tế cần được kiểm tra theo đúng model van, vật liệu gioăng và điều kiện vận hành của hệ thống.

Van 1 chiều cánh bướm inox DN100 dùng ở đâu?

Với khả năng chống ăn mòn tốt của inox 304 và cơ chế tự động đóng khi xuất hiện dòng chảy ngược, van DN100 được sử dụng trong nhiều hệ thống:

• Hệ thống cấp nước: ngăn nước chảy ngược về đường ống hoặc máy bơm.
• Hệ thống xử lý nước: sử dụng tại các tuyến đường ống dẫn nước và nước xử lý.
• Hệ thống bơm: hạn chế hiện tượng nước hồi ngược khi máy bơm dừng.
• Hệ thống PCCC: có thể sử dụng tại các tuyến ống phù hợp với yêu cầu thiết kế.
• Hệ thống HVAC: kiểm soát hướng dòng chảy của nước lạnh, nước nóng.
• Nhà máy thực phẩm và đồ uống: thích hợp với các hệ thống yêu cầu vật liệu inox.
• Đường ống công nghiệp: sử dụng cho các lưu chất phù hợp với inox 304 và vật liệu gioăng.

Hướng dẫn lắp đặt van 1 chiều cánh bướm inox DN100

Để van hoạt động ổn định, cần lắp đặt đúng chiều dòng chảy và bảo đảm hai mặt bích đường ống đồng tâm.

Bước 1: Kiểm tra van và đường ống
Xác định đúng kích thước DN100, kiểm tra thân van, cánh van, gioăng và chiều mũi tên dòng chảy.

Bước 2: Vệ sinh đường ống
Loại bỏ bụi bẩn, cặn hàn, ba via và các vật thể có thể làm cản trở chuyển động của cánh van.

Bước 3: Đưa van vào vị trí
Đặt van giữa hai mặt bích, căn chỉnh đồng tâm với đường ống. Mũi tên trên thân van phải cùng chiều với dòng lưu chất.

Bước 4: Siết bulông
Lắp bulông và siết đều theo đường chéo để lực ép phân bố đồng đều, tránh làm lệch thân van hoặc ảnh hưởng đến gioăng.

Bước 5: Kiểm tra vận hành
Cho hệ thống chạy thử với áp suất thấp trước, quan sát khả năng đóng mở của cánh van và kiểm tra các vị trí kết nối xem có rò rỉ hay không.

Mua van 1 chiều cánh bướm inox DN100 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van 1 chiều cánh bướm inox DN100 cùng nhiều loại van inox và phụ kiện đường ống công nghiệp.

Khi mua van, khách hàng nên cung cấp rõ kích thước DN100, vật liệu inox 304, kiểu kết nối, môi trường sử dụng, áp suất và nhiệt độ làm việc để được tư vấn model phù hợp.

Hotline: 0961.332.786 – 0961.483.239

DTA Việt Nam hỗ trợ tư vấn lựa chọn van theo hệ thống thực tế, báo giá và cung cấp các sản phẩm van công nghiệp với nhiều kích thước khác nhau.

Câu hỏi thường gặp về van 1 chiều cánh bướm inox DN100

Van 1 chiều cánh bướm inox DN100 có kích thước bao nhiêu?

Van có kích thước danh nghĩa DN100, tương đương 4 inch, thường sử dụng cho đường ống có đường kính ngoài khoảng Φ114 mm.

Van DN100 có cần tay gạt để đóng mở không?

Không. Đây là van một chiều nên cánh van tự động đóng mở dựa trên hướng và áp lực của dòng lưu chất.

Van 1 chiều cánh bướm inox DN100 làm từ inox gì?

Sản phẩm có thể được chế tạo bằng nhiều loại inox, trong đó inox 304 là vật liệu phổ biến nhờ khả năng chống ăn mòn và độ bền tốt.

Van có ngăn được nước chảy ngược không?

Có. Đây chính là chức năng chính của van. Khi dòng chảy đổi hướng, cánh van đóng lại nhằm hạn chế lưu chất quay ngược về phía trước.

Van DN100 phù hợp với hệ thống nào?

Van có thể được sử dụng trong hệ thống cấp thoát nước, xử lý nước, bơm, HVAC, PCCC và các đường ống công nghiệp có lưu chất tương thích với vật liệu inox 304.
