Van 1 Chiều Cánh Bướm Inox DN50

Van 1 chiều cánh bướm inox DN50 là gì?

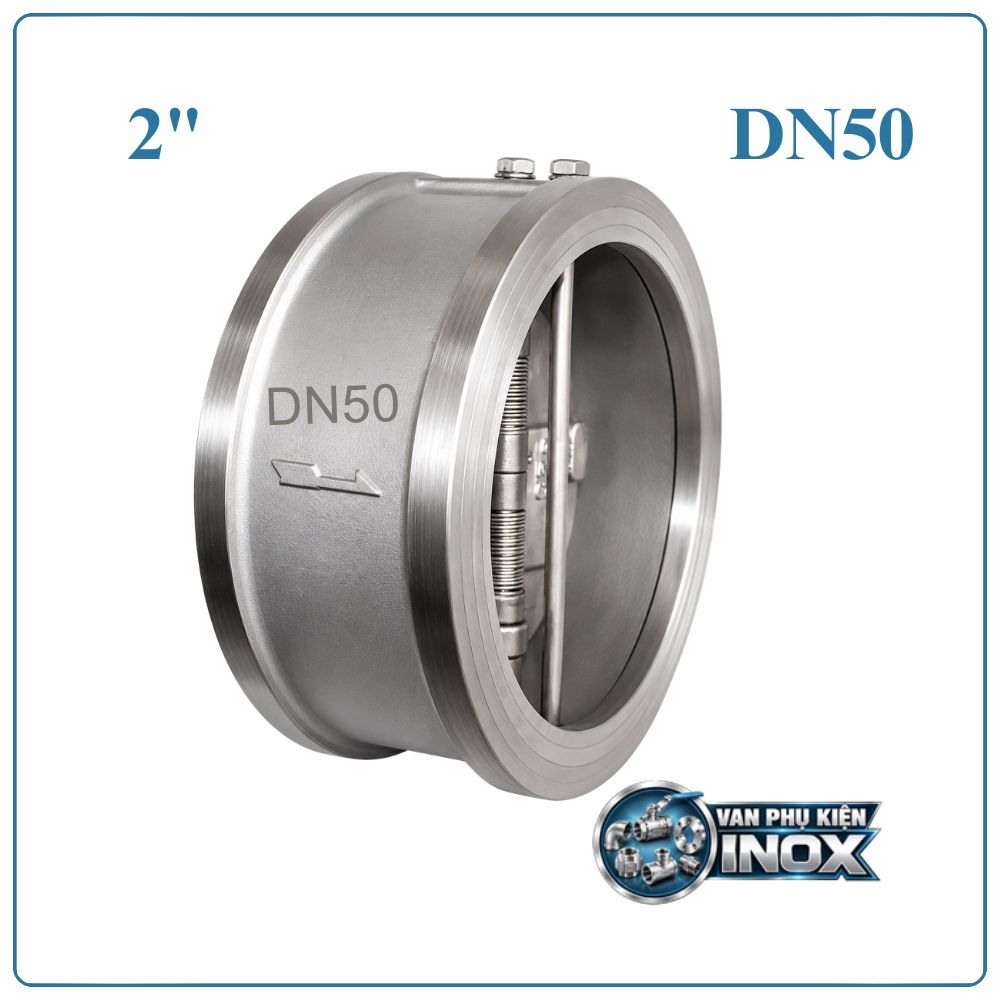

Van 1 chiều cánh bướm inox DN50 là thiết bị dùng để kiểm soát hướng chuyển động của lưu chất trên đường ống, cho phép dòng chảy đi theo một chiều và tự động ngăn dòng chảy ngược. Van có kích thước DN50, tương đương 2 inch, thường lắp trên đường ống có đường kính ngoài khoảng Φ60.

Sản phẩm sử dụng inox 304 làm vật liệu chính, kết hợp cơ cấu cánh bướm và lò xo để đóng mở tự động theo áp lực dòng chảy. Kích thước nhỏ gọn giúp van phù hợp với nhiều hệ thống nước và đường ống công nghiệp.

Thông số kỹ thuật van 1 chiều cánh bướm inox DN50

Thông số	Chi tiết
Tên sản phẩm	Van 1 chiều cánh bướm inox DN50
Kích thước	DN50
Kích thước inch	2 inch
Đường kính ống	Φ60
Vật liệu thân	Inox 304
Vật liệu cánh	Inox 304
Kiểu van	Van 1 chiều cánh bướm
Kiểu kết nối	Wafer
Phương thức hoạt động	Tự động
Gioăng làm kín	EPDM
Nhiệt độ làm việc	Khoảng -20°C đến 120°C
Môi trường sử dụng	Nước, nước sạch và lưu chất phù hợp
Lắp đặt	Ngang hoặc đứng tùy model

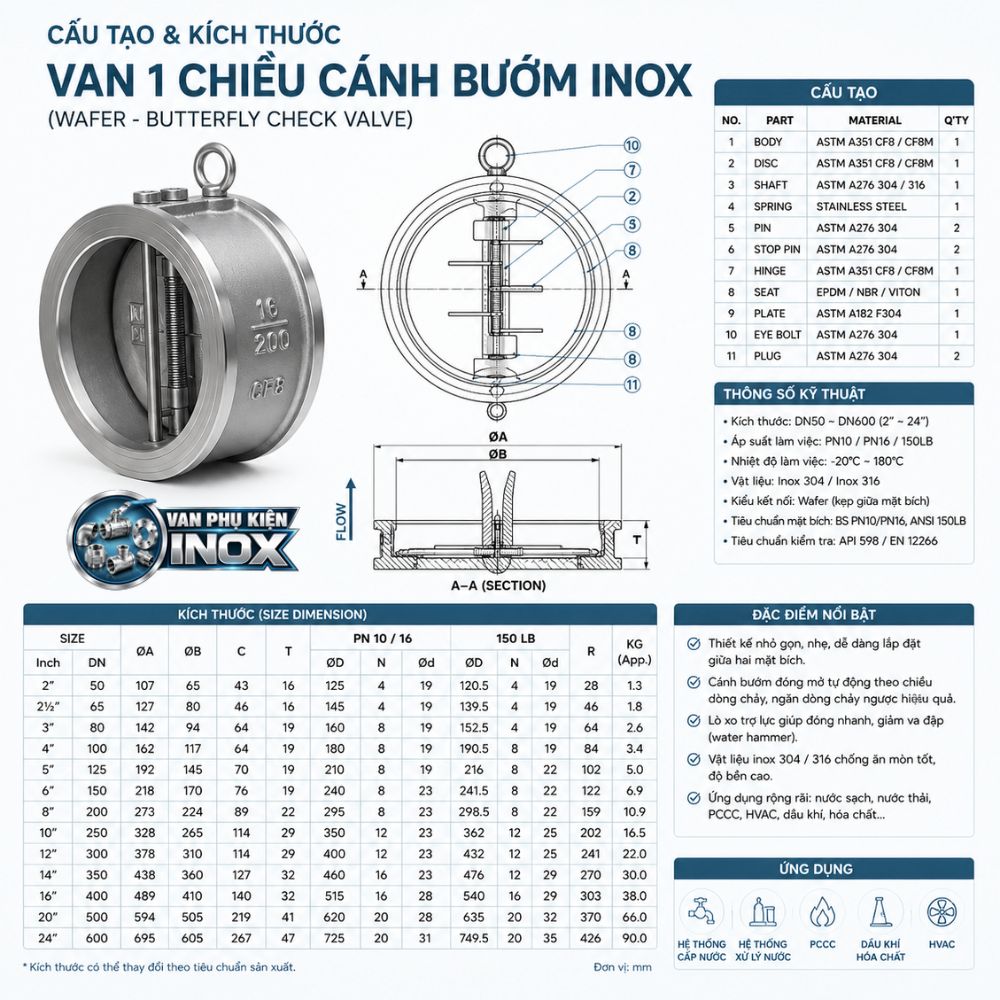

Cấu tạo van 1 chiều cánh bướm inox DN50

Van DN50 có thiết kế đơn giản, tập trung vào khả năng đóng mở nhanh và ngăn dòng chảy đảo chiều. Các bộ phận chính gồm:

• Thân van inox 304: tạo kết cấu bao quanh và liên kết với đường ống.
• Cánh van inox 304: dạng đĩa tròn, chuyển động quanh trục để đóng hoặc mở.
• Trục van: giữ cánh van và tạo tâm xoay.
• Lò xo inox: tạo lực đàn hồi giúp cánh van trở về vị trí đóng.
• Gioăng EPDM: hỗ trợ làm kín khi cánh van đóng.
• Kết nối wafer: cho phép lắp van giữa hai mặt bích của đường ống DN50.

Các chi tiết được bố trí gọn bên trong thân van, nhờ đó không yêu cầu nhiều không gian theo chiều dài đường ống.

Nguyên lý làm việc của van DN50

Van hoạt động dựa trên sự chênh lệch áp suất của dòng lưu chất.

Khi lưu chất đi đúng chiều, áp lực từ phía đầu vào tác động lên cánh van và làm cánh mở. Lưu chất đi qua van và tiếp tục di chuyển trên đường ống.

Khi dòng chảy giảm hoặc máy bơm dừng, lò xo đưa cánh van về vị trí đóng. Trong trường hợp xuất hiện dòng chảy ngược, cánh van đóng lại để hạn chế lưu chất quay về phía trước.

Nhờ cơ chế tự động này, van không cần tay quay, tay gạt hay bộ truyền động điện, khí nén trong quá trình vận hành thông thường.

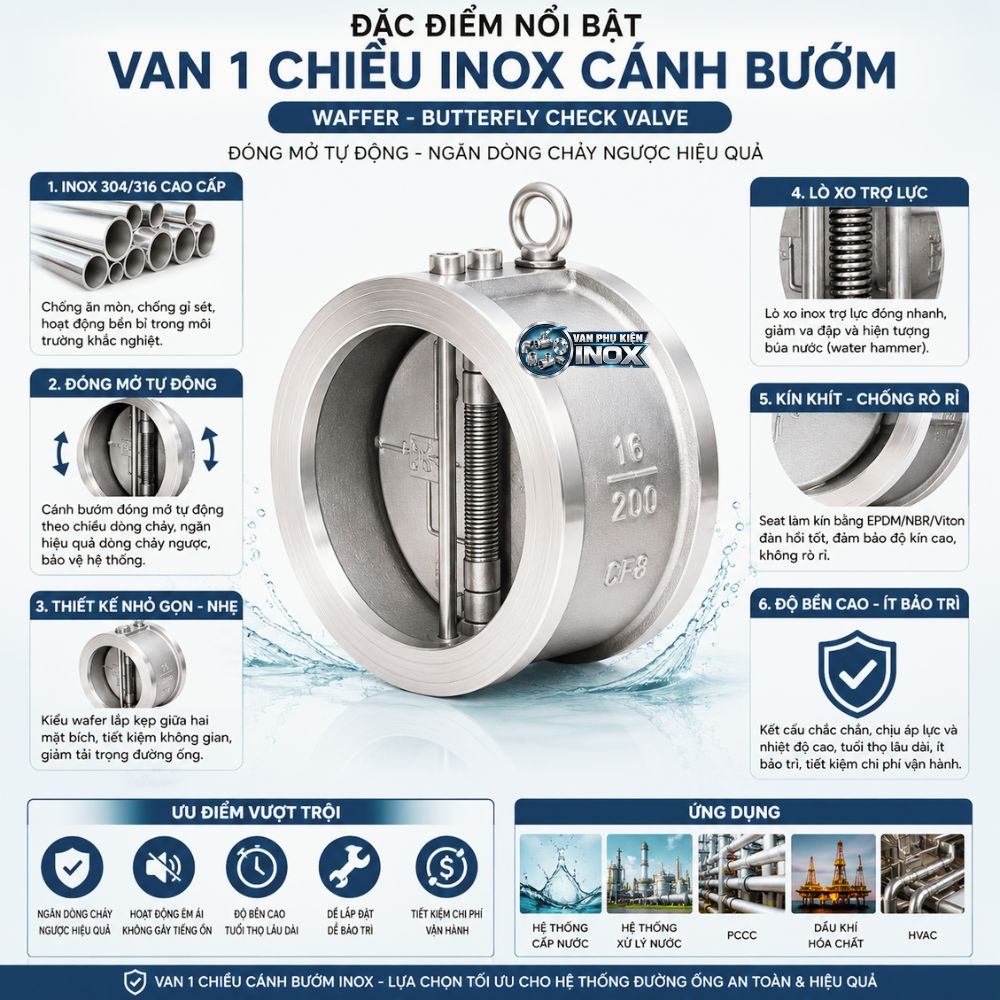

Ưu điểm của van 1 chiều cánh bướm inox DN50

• Inox 304 có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường.
• Kích thước DN50 nhỏ gọn, dễ bố trí trên các tuyến ống hạn chế không gian.
• Hoạt động tự động theo dòng chảy.
• Không cần nguồn điện hoặc khí nén để đóng mở.
• Hạn chế dòng chảy ngược khi máy bơm dừng.
• Kiểu kết nối wafer thuận tiện cho việc lắp đặt.
• Trọng lượng tương đối nhẹ, dễ thao tác khi thi công.
• Có thể tháo ra kiểm tra và bảo dưỡng khi cần.
• Phù hợp với nhiều hệ thống nước và lưu chất tương thích với inox 304.

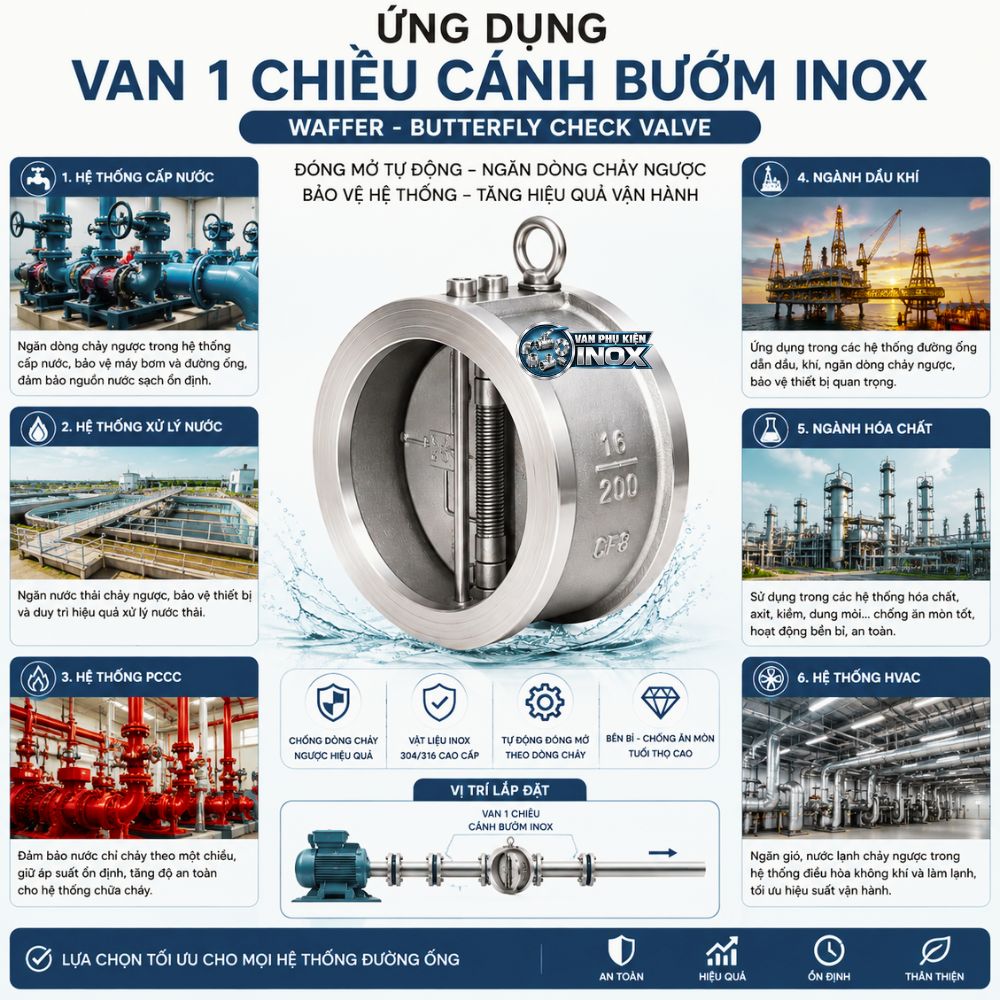

Ứng dụng thực tế của van 1 chiều cánh bướm inox DN50

Đường ống cấp nước

Van được sử dụng tại các tuyến cấp nước, đường hồi và vị trí cần duy trì dòng chảy theo một hướng nhất định.

Hệ thống máy bơm

Lắp đặt trên đường ống của máy bơm giúp hạn chế nước chảy ngược khi bơm ngừng hoạt động, qua đó hỗ trợ bảo vệ thiết bị.

Hệ thống xử lý nước

Van DN50 có thể được sử dụng tại các tuyến dẫn nước sạch, nước tuần hoàn hoặc những vị trí có yêu cầu ngăn dòng hồi lưu.

Hệ thống HVAC

Sản phẩm được sử dụng trên các đường ống nước lạnh, nước nóng và nước tuần hoàn của hệ thống điều hòa, thông gió.

Hệ thống PCCC

Van có thể được sử dụng tại những vị trí phù hợp trong hệ thống PCCC theo thiết kế kỹ thuật của công trình.

Dây chuyền sản xuất

Inox 304 giúp van phù hợp với nhiều hệ thống công nghiệp sử dụng nước hoặc các loại lưu chất không gây ăn mòn quá mức vật liệu.

Hướng dẫn lắp đặt van 1 chiều cánh bướm inox DN50

Bước 1: Kiểm tra kích thước

Xác nhận van đúng DN50 – 2 inch – Φ60 và kiểm tra khoảng cách giữa hai mặt bích của đường ống.

Bước 2: Làm sạch đường ống

Vệ sinh mặt bích và bên trong đường ống, loại bỏ cặn hàn, bụi bẩn hoặc vật thể có thể làm ảnh hưởng đến chuyển động của cánh.

Bước 3: Xác định chiều lắp

Quan sát mũi tên trên thân van. Mũi tên phải cùng hướng với chiều dòng chảy được thiết kế trong hệ thống.

Bước 4: Đưa van vào vị trí

Đặt van giữa hai mặt bích và căn chỉnh sao cho thân van nằm đúng tâm đường ống. Không để cánh van bị chạm vào thành ống.

Bước 5: Siết bulông

Lắp bulông và siết đều theo đường chéo để lực ép phân bố đồng đều, tránh làm lệch thân van.

Bước 6: Chạy thử

Cho hệ thống hoạt động từ từ, kiểm tra độ kín tại các mối nối và quan sát khả năng đóng mở của cánh van trước khi vận hành ổn định.

Lưu ý khi sử dụng van 1 chiều cánh bướm DN50

Khi lựa chọn van, cần xác định chính xác kích thước đường ống, áp suất, nhiệt độ và loại lưu chất. Đặc biệt, vật liệu gioăng cần tương thích với môi trường làm việc để bảo đảm độ kín trong thời gian dài.

Không nên để đường ống chịu tải trực tiếp lên thân van. Đối với hệ thống có hiện tượng rung hoặc biến động áp suất lớn, cần kiểm tra lại vị trí lắp đặt và bố trí giá đỡ đường ống phù hợp.

Trong quá trình vận hành, nên kiểm tra định kỳ cánh van, trục, lò xo và gioăng để phát hiện sớm tình trạng kẹt cánh, mài mòn hoặc rò rỉ.

Mua bán van 1 chiều cánh bướm inox DN50 chính hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van 1 chiều cánh bướm inox DN50 và nhiều dòng van công nghiệp, phụ kiện đường ống với các kích thước khác nhau.

Khi mua van DN50, khách hàng nên cung cấp các thông tin như:

• Kích thước: DN50 – 2 inch – Φ60.
• Vật liệu: inox 304.
• Kiểu kết nối: wafer.
• Loại lưu chất sử dụng.
• Áp suất và nhiệt độ làm việc.
• Số lượng cần mua.

Hotline tư vấn & báo giá: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về van 1 chiều cánh bướm inox DN50

Van 1 chiều cánh bướm inox DN50 là bao nhiêu inch?

DN50 tương đương 2 inch, thường sử dụng cho đường ống có đường kính ngoài khoảng Φ60.

Van DN50 có cần tay gạt không?

Không. Van tự động đóng mở dựa vào áp lực dòng chảy và lực của lò xo.

Van inox 304 DN50 dùng được cho nước sạch không?

Có. Inox 304 phù hợp với nhiều hệ thống nước sạch và nước công nghiệp trong phạm vi điều kiện làm việc cho phép.

Van DN50 lắp theo chiều nào?

Lắp theo mũi tên chỉ hướng dòng chảy trên thân van. Chiều mũi tên phải trùng với hướng lưu chất trong đường ống.

Van 1 chiều cánh bướm DN50 dùng để làm gì?

Chức năng chính là ngăn dòng chảy ngược, thường được sử dụng để bảo vệ máy bơm, đường ống và các thiết bị trong hệ thống.
