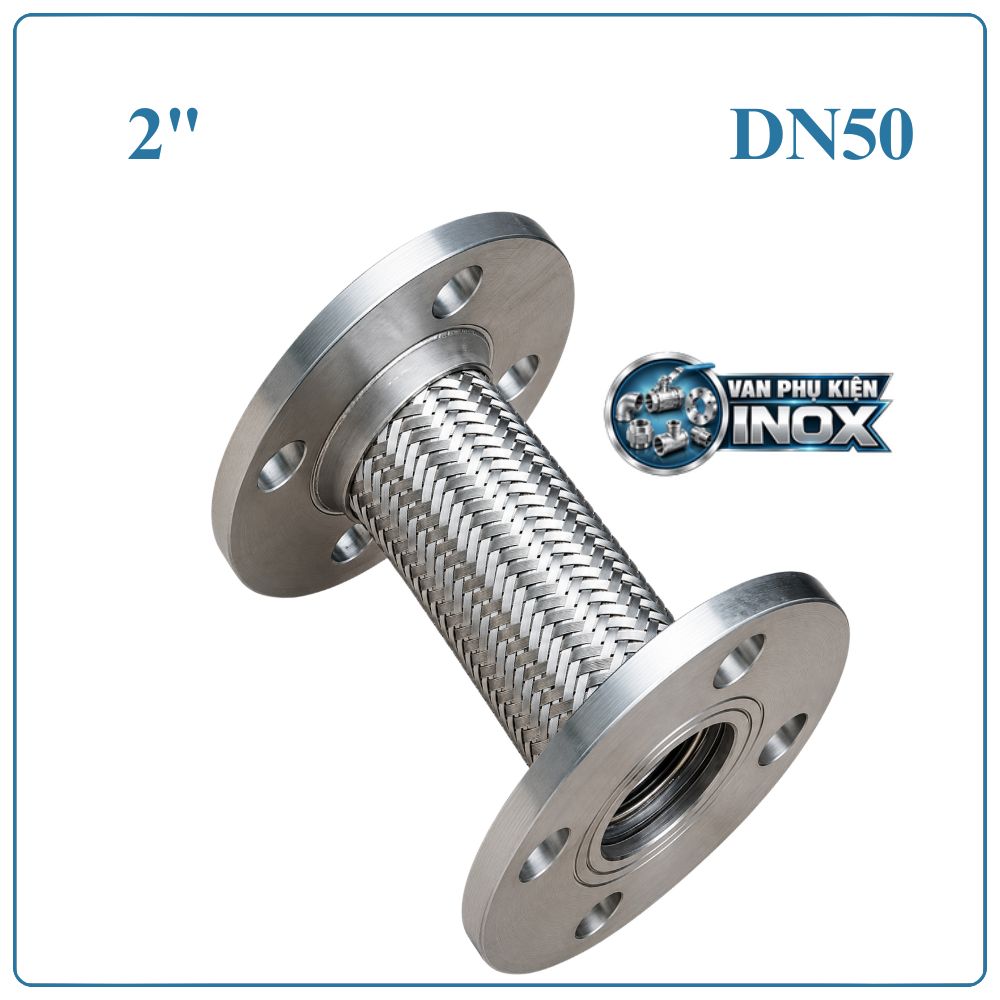

Khớp Nối Mềm Inox DN50

Khớp Nối Mềm Inox DN50 Là gì?

Khớp nối mềm inox DN50 là chi tiết trung gian được bố trí trên tuyến ống nhằm tạo một khoảng nối có tính đàn hồi. Phần thân mềm cho phép hấp thụ một phần dao động và chuyển động nhỏ, qua đó giảm tác động lên đường ống và các thiết bị kết nối.

Sản phẩm có kích thước DN50 – Phi 60mm – 2 inch, phù hợp với các hệ thống đường ống DN50 sử dụng kiểu kết nối mặt bích.

Thông số kỹ thuật Khớp Nối Mềm Inox DN50

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm inox DN50
Kích thước danh nghĩa	DN50
Đường kính ngoài	Phi 60mm
Kích thước inch	2 inch
Vật liệu	Inox 304
Kiểu kết nối	Mặt bích
Áp lực làm việc	PN16 – 16 Bar
Nhiệt độ làm việc	0°C – 100°C
Môi trường sử dụng	Nước, khí, dầu, hơi và lưu chất phù hợp
Chức năng	Giảm rung, giảm chấn, hấp thụ chuyển động nhỏ

Ưu điểm khớp nối mềm inox DN50

Khớp nối mềm inox DN50 có kích thước gọn, phù hợp với nhiều tuyến ống kỹ thuật và các vị trí cần tạo độ đàn hồi cho mối nối.

Chất liệu inox 304:
Cho độ bền tốt, bề mặt khó bị oxy hóa và có khả năng làm việc trong nhiều môi trường thông dụng.

Giảm rung hiệu quả:
Thân khớp có khả năng tiếp nhận một phần dao động từ máy bơm hoặc thiết bị trước khi truyền sang đường ống.

Tạo kết nối linh hoạt:
Không gian đàn hồi giúp hạn chế sự tác động trực tiếp giữa hai đầu đường ống.

Hạn chế ảnh hưởng đến thiết bị:
Khớp góp phần giảm lực rung và chấn động truyền ngược về các đầu kết nối.

Dễ kết hợp hệ thống:
Kết nối mặt bích giúp sản phẩm có thể ghép với nhiều thiết bị cùng quy cách.

Kích thước phổ biến:
DN50 – Phi 60mm – 2 inch được sử dụng rộng rãi trong các hệ thống đường ống có kích thước vừa và nhỏ.

Cấu tạo

Về cơ bản, khớp nối mềm inox DN50 gồm một thân mềm ở giữa và hai đầu kết nối cố định.

Thân khớp inox 304:
Bộ phận trực tiếp tạo độ đàn hồi, đồng thời tiếp xúc với môi trường lưu chất bên trong đường ống.

Các nếp gấp:
Được tạo hình trên thân để tăng khả năng biến dạng và hỗ trợ hấp thụ dao động.

Mặt bích hai đầu:
Dùng để liên kết khớp với đường ống DN50 hoặc thiết bị có mặt bích tương ứng.

Gioăng làm kín:
Đặt giữa các bề mặt ghép nhằm đảm bảo độ kín cho hệ thống.

Bu lông và đai ốc:
Giữ cố định mối ghép và tạo lực ép cần thiết lên mặt bích.

Nguyên lí hoạt động

Khi lưu chất đi qua đường ống, các thiết bị như máy bơm, động cơ có thể tạo ra rung động và dao động truyền dọc theo tuyến ống. Khớp nối mềm inox DN50 tiếp nhận một phần dao động này nhờ phần thân có khả năng đàn hồi.

Khi có sự dịch chuyển nhỏ giữa hai đầu kết nối, thân khớp co giãn và biến dạng theo tác động thực tế. Sau khi lực tác động giảm, thân khớp trở lại trạng thái ban đầu, giúp duy trì sự ổn định cho mối nối.

Khả năng chịu rung và bù chuyển động

Khớp nối DN50 không chỉ tạo liên kết mà còn giúp tuyến ống thích ứng tốt hơn với một số tác động cơ học:

Rung động từ máy bơm:
Giảm dao động truyền từ thiết bị sang đường ống.

Chấn động ngắn:
Hỗ trợ hạn chế tác động đột ngột tại khu vực mặt bích.

Chuyển vị nhỏ:
Thân mềm có thể đáp ứng một phần dịch chuyển giữa hai đầu kết nối.

Giãn nở do nhiệt:
Hỗ trợ bù một phần chuyển động khi nhiệt độ đường ống thay đổi.

Giảm ứng suất:
Hạn chế lực truyền trực tiếp giữa thiết bị và tuyến ống.

Khả năng bù chuyển động thực tế phụ thuộc vào thiết kế sản phẩm, chiều dài lắp đặt và điều kiện vận hành. Không nên dùng khớp để bù sai lệch lớn hoặc thay thế hệ thống giá đỡ đường ống.

Khớp nối mềm inox DN50 được dùng ở đâu?

• Đường ống cấp nước: Lắp tại các vị trí cần giảm rung và tăng độ linh hoạt cho tuyến DN50.
• Máy bơm: Bố trí tại đầu hút hoặc đầu xả để hạn chế dao động truyền vào đường ống.
• Hệ thống HVAC: Sử dụng tại các cụm bơm và đường nước tuần hoàn.
• Hệ thống xử lý nước: Kết nối đường ống với các thiết bị có phát sinh rung động.
• Đường ống công nghiệp: Phù hợp với nhiều tuyến vận chuyển lưu chất tương thích.
• Hệ thống khí: Có thể sử dụng tại các vị trí phù hợp với áp lực và nhiệt độ thiết kế.
• Hệ thống PCCC: Ứng dụng tại những vị trí được yêu cầu sử dụng khớp nối mềm.
• Thiết bị cơ khí: Dùng làm đoạn nối trung gian giữa thiết bị và đường ống.

Cách chọn khớp nối mềm DN50 phù hợp

• Xác định đúng kích thước DN50 – Phi 60mm – 2 inch.
• Kiểm tra đường ống sử dụng kết nối mặt bích.
• Đối chiếu tiêu chuẩn và kích thước mặt bích hai bên.
• Xác định áp lực hệ thống không vượt quá PN16 – 16 Bar.
• Kiểm tra nhiệt độ lưu chất trong khoảng 0–100°C.
• Đánh giá khả năng tương thích của inox 304 với môi trường sử dụng.
• Đo khoảng cách thực tế giữa hai mặt bích.
• Xác định mức độ rung và chuyển động tại vị trí cần lắp.
• Bố trí giá đỡ, điểm neo phù hợp để tránh dồn tải lên khớp.

Quy trình lắp đặt đúng kỹ thuật

Bước 1: Chuẩn bị

Khóa dòng lưu chất, xả áp và vệ sinh sạch hai mặt bích. Kiểm tra khớp nối cùng các chi tiết đi kèm.

Bước 2: Đặt khớp vào tuyến ống

Căn chỉnh hai mặt bích đồng tâm, đặt khớp nối vào đúng vị trí rồi lắp gioăng và bu lông. Không kéo giãn hoặc xoắn thân khớp trong quá trình lắp.

Bước 3: Hoàn thiện

Siết bu lông lần lượt theo đường chéo để lực ép phân bố đều. Sau đó cấp áp từ từ và kiểm tra độ kín trước khi đưa hệ thống vào vận hành.

Kiểm tra và bảo dưỡng trong quá trình sử dụng

Quan sát thân khớp:
Kiểm tra các nếp gấp và bề mặt inox để phát hiện sớm biến dạng, nứt hoặc dấu hiệu bất thường.

Kiểm tra mối ghép:
Theo dõi tình trạng gioăng, mặt bích và bu lông, đặc biệt khi hệ thống có dấu hiệu rò rỉ.

Theo dõi độ rung:
Nếu khớp rung mạnh bất thường, cần kiểm tra cả thiết bị, đường ống và hệ thống giá đỡ.

Vệ sinh bề mặt sản phẩm định kỳ để thuận tiện cho việc kiểm tra và kéo dài thời gian sử dụng.

Mua khớp nối mềm inox DN50 ở đâu?

Nếu cần lắp đặt khớp nối mềm inox DN50 cho tuyến ống 2 inch, nên xác định trước kích thước, kiểu mặt bích và điều kiện vận hành để lựa chọn đúng sản phẩm.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp khớp nối mềm inox DN50 với quy cách DN50 – Phi 60mm – 2 inch, vật liệu inox 304, kết nối mặt bích, phù hợp cho nhiều hệ thống đường ống dân dụng và công nghiệp.

Khách hàng có thể gửi thông tin về đường kính ống, tiêu chuẩn mặt bích, áp lực, nhiệt độ và môi trường sử dụng để được tư vấn sản phẩm phù hợp.
