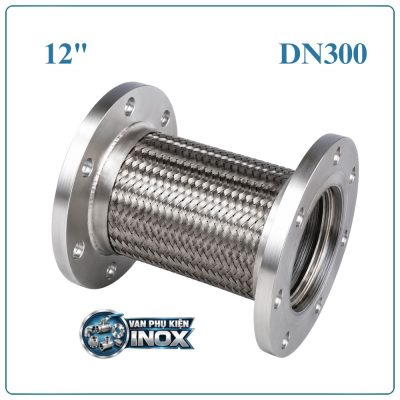

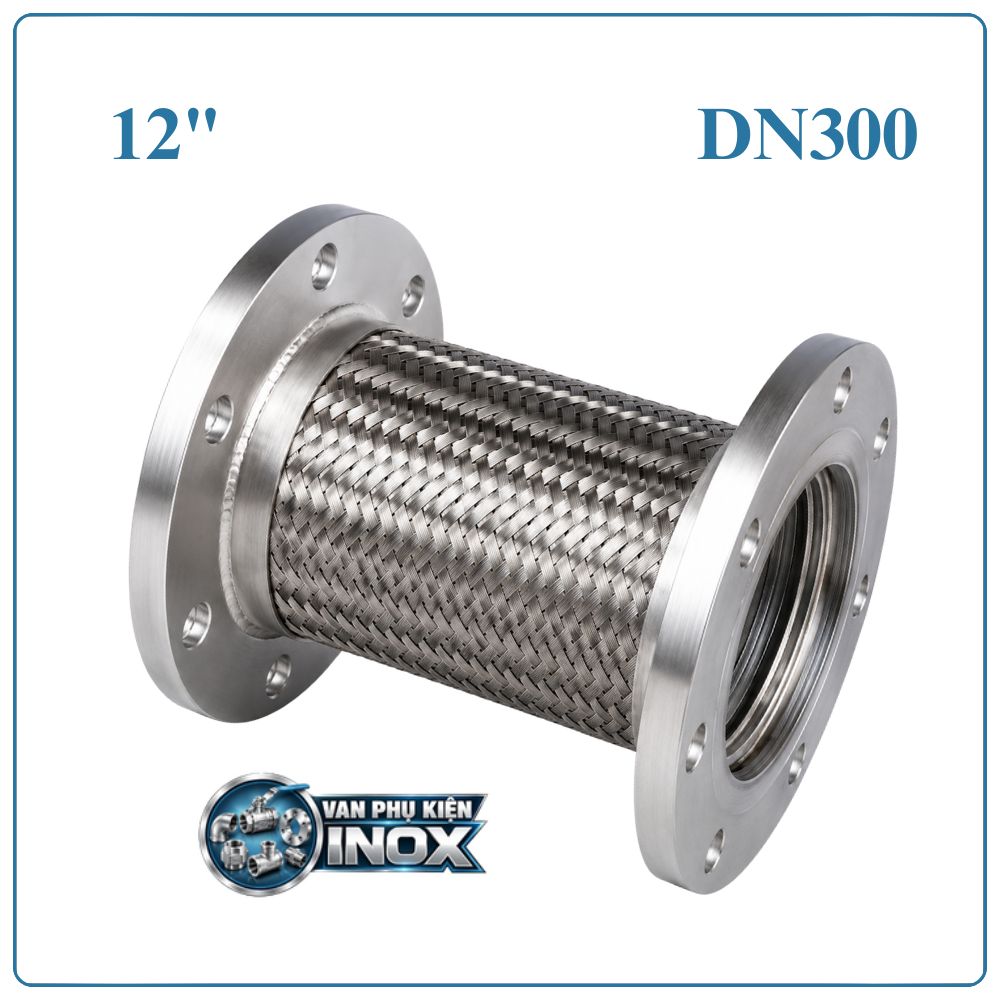

Khớp Nối Mềm Inox DN300

Khớp Nối Mềm Inox DN300 Là gì?

Khớp nối mềm inox DN300 là đoạn nối trung gian được lắp giữa hai đường ống hoặc giữa đường ống với thiết bị. Khác với đoạn nối cứng, phần thân mềm của sản phẩm có khả năng đàn hồi, giúp hạn chế truyền rung và hấp thụ một phần chuyển động nhỏ của hệ thống.

Sản phẩm có kích thước DN300, Phi 324mm, tương đương 12 inch, phù hợp với các tuyến ống DN300 sử dụng kết nối mặt bích.

Thông số kỹ thuật Khớp Nối Mềm Inox DN300

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm inox DN300
Kích thước danh nghĩa	DN300
Đường kính ngoài	Phi 324mm
Kích thước inch	12 inch
Vật liệu	Inox 304
Kiểu kết nối	Mặt bích
Áp lực làm việc	PN16 – 16 Bar
Nhiệt độ làm việc	0°C – 100°C
Môi trường sử dụng	Nước, khí, dầu, hơi và lưu chất phù hợp
Chức năng	Giảm rung, giảm chấn, hấp thụ chuyển động nhỏ

Ưu điểm khớp nối mềm inox DN300

Khớp nối mềm inox DN300 phù hợp với những hệ thống đường ống lớn cần kiểm soát rung động và giảm tác động lên vị trí kết nối. Những điểm đáng chú ý của sản phẩm gồm:

Chống oxy hóa và ăn mòn:
Inox 304 có khả năng chống ăn mòn tốt hơn nhiều vật liệu thông thường, phù hợp với các hệ thống thường xuyên tiếp xúc với nước và môi trường ẩm.

Tăng độ linh hoạt cho tuyến ống:
Phần thân mềm tạo ra khả năng đàn hồi tại vị trí lắp đặt, giúp hệ thống thích ứng với những chuyển động nhỏ.

Giảm truyền rung:
Sản phẩm hỗ trợ hạn chế dao động từ máy bơm, động cơ và thiết bị cơ khí truyền sang đường ống DN300.

Giảm tải cho mối nối:
Kết cấu mềm giúp giảm lực tác động trực tiếp lên khu vực mặt bích và các bộ phận liên kết.

Tháo lắp thuận tiện:
Kiểu kết nối mặt bích cho phép dễ dàng tháo sản phẩm khi cần kiểm tra hoặc thay thế.

Phù hợp đường ống 12 inch:
Quy cách DN300 – Phi 324mm đáp ứng các tuyến ống có kích thước danh nghĩa 12 inch.

Cấu tạo

Xét về kết cấu, khớp nối mềm inox DN300 có thể chia thành phần đàn hồi và phần liên kết cố định.

• Phần đàn hồi là thân khớp inox 304 với các nếp gấp được tạo hình nhằm tăng khả năng biến dạng. Đây là bộ phận trực tiếp hỗ trợ giảm rung và bù chuyển động nhỏ.
• Phần kết nối gồm hai đầu mặt bích, dùng để ghép sản phẩm với đường ống hoặc thiết bị.
• Bộ phận làm kín sử dụng gioăng đặt giữa các bề mặt tiếp xúc, giúp hạn chế thất thoát lưu chất.
• Cụm cố định gồm bu lông và đai ốc, tạo lực siết giữ chặt hai đầu mặt bích trong suốt quá trình vận hành.

Nguyên lí hoạt động

Khớp nối mềm inox DN300 đóng vai trò như một đoạn đệm giữa thiết bị và đường ống.

Khi phát sinh rung động hoặc chuyển động nhỏ, thân khớp biến dạng trong giới hạn cho phép để hấp thụ một phần tác động. Nhờ đó, dao động và lực cơ học truyền sang đường ống được hạn chế.

Khả năng chịu rung và bù chuyển động

Khả năng đàn hồi của thân inox giúp khớp nối DN300 xử lý một số tác động thường gặp trên tuyến ống:

Rung liên tục:
Giảm mức độ dao động truyền từ các thiết bị cơ khí sang đường ống.

Chấn động:
Tạo khoảng đệm giữa hai bộ phận có độ cứng khác nhau, hạn chế tác động đột ngột lên mối nối.

Chuyển động ngang hoặc dọc nhỏ:
Thân khớp có thể biến dạng trong phạm vi thiết kế để thích ứng với sự dịch chuyển nhất định.

Biến đổi nhiệt:
Hỗ trợ hấp thụ một phần chuyển vị khi đường ống giãn nở hoặc co lại do nhiệt độ thay đổi.

Để đạt hiệu quả tốt, khớp cần được lắp đúng vị trí và kết hợp với hệ thống giá đỡ, điểm neo phù hợp. Không nên sử dụng sản phẩm để bù cho sai lệch lớn của đường ống.

Khớp nối mềm inox DN300 được dùng ở đâu?

• Cụm bơm cấp nước: Giảm rung tại vị trí liên kết giữa máy bơm và đường ống DN300.
• Trạm bơm: Sử dụng trên các tuyến ống có thiết bị công suất lớn.
• Nhà máy xử lý nước: Kết nối đường ống với bơm, thiết bị lọc và các cụm xử lý.
• Hệ thống cấp nước đô thị: Phù hợp với các tuyến ống có kích thước DN300.
• Hệ thống HVAC: Lắp tại cụm bơm và đường nước tuần hoàn.
• Đường ống công nghiệp: Dùng tại những vị trí cần giảm rung hoặc hạn chế lực truyền giữa thiết bị và đường ống.
• Hệ thống khí: Có thể ứng dụng khi sản phẩm đáp ứng yêu cầu về áp lực, nhiệt độ và lưu chất.
• Hệ thống PCCC: Sử dụng tại các vị trí được thiết kế phù hợp.
• Công trình hạ tầng: Ứng dụng trong các hệ thống cấp nước và kỹ thuật có tuyến DN300.

Cách chọn khớp nối mềm DN300 phù hợp

• Xác định đường ống cần lắp có kích thước DN300 – Phi 324mm – 12 inch.
• Kiểm tra hai đầu đường ống có sử dụng mặt bích hay không.
• Đối chiếu tiêu chuẩn mặt bích và khoảng cách tâm lỗ bu lông.
• Xác định áp lực làm việc thực tế, phù hợp với cấp PN16 – 16 Bar.
• Kiểm tra nhiệt độ lưu chất, nằm trong phạm vi 0–100°C.
• Đánh giá khả năng tương thích của inox 304 với môi trường sử dụng.
• Xác định chiều dài cần thiết giữa hai mặt bích.
• Xem xét vị trí lắp đặt có phát sinh rung động hoặc chuyển vị hay không.
• Đảm bảo đường ống đã có điểm neo và giá đỡ riêng.

Quy trình lắp đặt đúng kỹ thuật

Bước 1: Chuẩn bị vị trí

Dừng hệ thống, xả áp và làm sạch hai mặt bích. Kiểm tra kích thước cũng như tình trạng bề mặt kết nối.

Bước 2: Lắp đặt

Đặt khớp nối giữa hai mặt bích, lắp gioăng rồi đưa bu lông vào đúng vị trí. Hai đầu cần được căn chỉnh đồng tâm, tránh xoắn thân khớp.

Bước 3: Siết và vận hành thử

Siết bu lông theo đường chéo để lực ép phân bố đều. Cấp áp từ từ, kiểm tra độ kín và quan sát thân khớp trước khi vận hành toàn tải.

Kiểm tra và bảo dưỡng trong quá trình sử dụng

Kiểm tra bằng mắt thường:
Quan sát thân khớp, đặc biệt là khu vực các nếp gấp để phát hiện dấu hiệu bất thường.

Kiểm tra độ kín:
Theo dõi mặt bích và gioăng. Nếu có rò rỉ, cần dừng hệ thống và kiểm tra lại mối ghép.

Theo dõi rung động:
Khi xuất hiện rung mạnh hoặc tiếng động bất thường, nên kiểm tra cả khớp nối và thiết bị liên quan.

Bảo dưỡng:
Vệ sinh bề mặt sản phẩm định kỳ, đồng thời kiểm tra tình trạng bu lông và các chi tiết liên kết.

Tư vấn mua khớp nối mềm inox DN300

Với sản phẩm kích thước lớn như DN300, việc lựa chọn đúng quy cách mặt bích và điều kiện làm việc có ảnh hưởng trực tiếp đến khả năng lắp đặt cũng như độ ổn định của hệ thống. Vì vậy, trước khi mua nên xác định đầy đủ kích thước, áp lực, nhiệt độ và loại lưu chất.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp khớp nối mềm inox DN300 phục vụ các hệ thống cấp nước, xử lý nước, trạm bơm, HVAC và đường ống công nghiệp.

Liên hệ: 0964.438.983 – 0961.483.239
