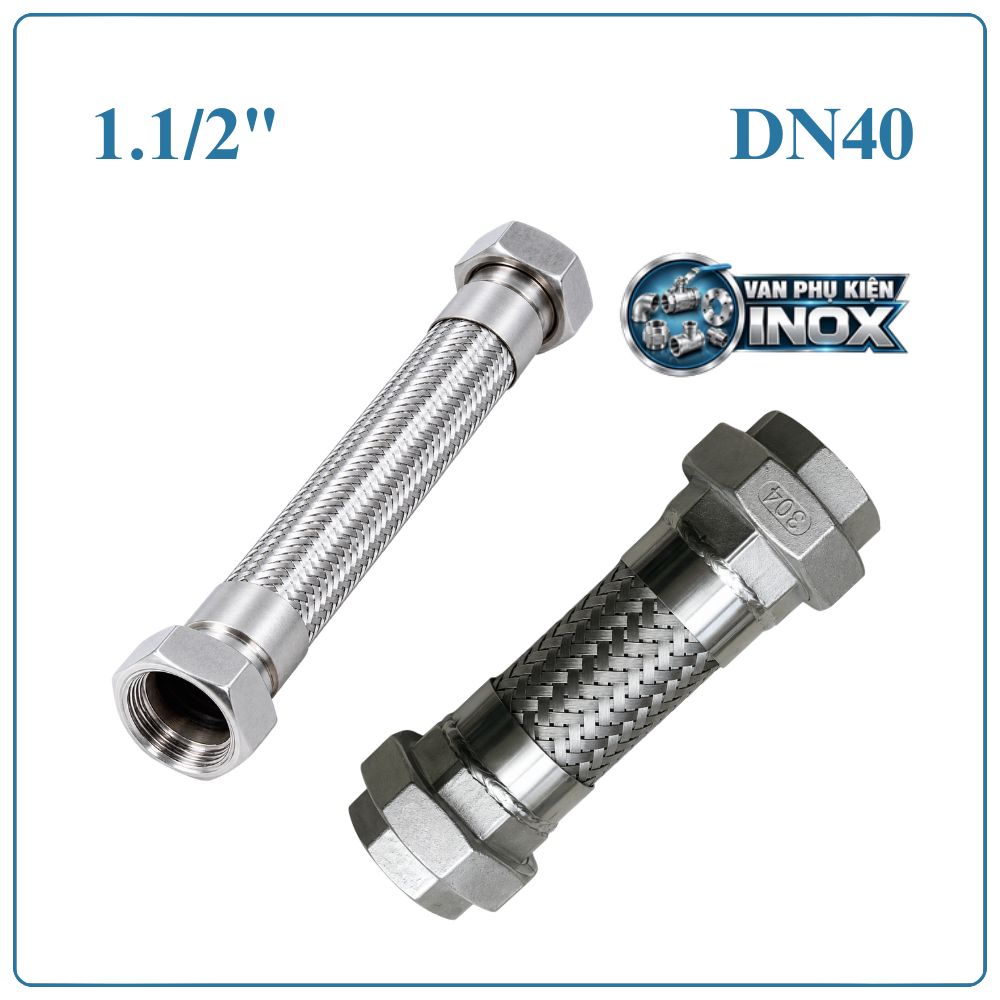

Khớp Nối Mềm Inox DN40

Khớp Nối Mềm Inox DN40 Là gì?

Khớp nối mềm inox DN40 là phụ kiện được bố trí giữa đường ống và thiết bị hoặc tại những vị trí cần hạn chế rung động cơ học. Với phần thân có độ mềm và khả năng đàn hồi, sản phẩm tạo ra một khoảng kết nối linh hoạt, giúp giảm tác động của dao động lên đường ống trong quá trình hệ thống hoạt động.

Quy cách DN40 tương đương Phi 49mm – 1 1/2 inch, phù hợp với các tuyến ống có đường kính danh nghĩa DN40. Khớp được chế tạo từ inox 304, kết nối bằng ren, thuận tiện cho quá trình lắp đặt, tháo rời và bảo dưỡng.

Thông số kỹ thuật Khớp Nối Mềm Inox DN40

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm inox DN40
Kích thước danh nghĩa	DN40
Đường kính ngoài	Phi 49mm
Quy đổi	1 1/2 inch
Vật liệu	Inox 304
Kiểu kết nối	Ren
Áp lực làm việc	PN16 – 16 Bar
Nhiệt độ làm việc	0°C đến 100°C
Môi trường sử dụng	Nước, khí, dầu, hơi và lưu chất phù hợp
Chức năng	Giảm rung, giảm chấn, bù chuyển động nhỏ

Ưu điểm khớp nối mềm inox DN40

• Thân inox 304: Có độ bền tốt và khả năng chống oxy hóa, phù hợp với nhiều môi trường đường ống.
• Hỗ trợ giảm rung: Hạn chế truyền dao động từ thiết bị sang tuyến ống.
• Giảm chấn động: Tạo khoảng đệm mềm giúp giảm lực tác động lên vị trí liên kết.
• Đáp ứng chuyển động nhỏ: Thân khớp có thể thích ứng với một số dịch chuyển trong giới hạn thiết kế.
• Đầu ren thuận tiện: Dễ kết nối với các đường ống, van hoặc thiết bị có quy cách ren tương ứng.
• Dễ tháo lắp: Thuận tiện cho công tác kiểm tra và thay thế khi cần.
• DN40 – Phi 49mm: Là quy cách được sử dụng trong nhiều hệ thống đường ống có kích thước trung bình.
• PN16 – 16 Bar: Phù hợp với các hệ thống có áp lực làm việc nằm trong giới hạn cho phép.
• Nhiệt độ 0–100°C: Có thể sử dụng cho nhiều hệ thống nước và lưu chất tương thích.

Cấu tạo

Khớp nối mềm inox DN40 gồm phần thân mềm, đầu kết nối và các chi tiết hỗ trợ làm kín. Kết cấu này được thiết kế nhằm vừa đảm bảo đường dẫn lưu chất, vừa tạo khả năng đàn hồi tại điểm nối.

• Thân mềm: Chế tạo bằng inox 304, là bộ phận chính tạo nên tính linh hoạt của khớp.
• Nếp gấp đàn hồi: Các nếp gấp giúp thân có thể co giãn và hấp thụ một phần dao động.
• Đầu ren: Hai đầu sản phẩm dùng để liên kết với đường ống hoặc thiết bị.
• Cổ nối: Khu vực chuyển tiếp giữa phần thân mềm và đầu ren, giúp phân bổ lực tại điểm kết nối.
• Bộ phận làm kín: Hỗ trợ duy trì độ kín, hạn chế rò rỉ trong quá trình vận hành.
• Chi tiết cố định: Giúp giữ ổn định đầu nối khi sản phẩm chịu áp lực và rung động.

Nguyên lí hoạt động

Khi hệ thống vận hành, lưu chất được dẫn qua bên trong thân khớp nối. Về cơ bản, dòng chảy vẫn được duy trì liên tục giống như khi đi qua một đoạn ống thông thường.

Điểm khác biệt nằm ở khả năng đàn hồi của phần thân. Khi máy bơm, động cơ hoặc thiết bị tạo ra rung động, dao động sẽ tác động lên khớp nối. Thân mềm có thể biến dạng trong giới hạn cho phép để hấp thụ một phần lực rung, nhờ đó giảm lượng dao động truyền sang đường ống phía sau.

Khớp cũng có thể thích ứng với những chuyển động nhỏ giữa hai đầu kết nối. Điều này đặc biệt hữu ích tại những vị trí mà đường ống thường xuyên chịu ảnh hưởng bởi rung động hoặc sự thay đổi nhiệt độ.

Khả năng chịu rung và bù chuyển động

Khả năng giảm rung là một trong những lý do chính khiến khớp nối mềm inox DN40 được sử dụng tại các vị trí gần thiết bị cơ khí. Phần thân mềm tạo ra một vùng chuyển tiếp giữa thiết bị và đường ống, từ đó hạn chế việc dao động truyền trực tiếp qua toàn bộ tuyến ống.

• Hấp thụ một phần rung động phát sinh trong quá trình máy bơm và động cơ hoạt động.
• Giảm chấn động tác động lên đường ống và các điểm liên kết.
• Hỗ trợ bù những chuyển động nhỏ theo giới hạn làm việc của khớp.
• Hạn chế ứng suất phát sinh tại vị trí nối thiết bị với đường ống.
• Có thể hỗ trợ hấp thụ một phần dịch chuyển liên quan đến thay đổi nhiệt độ.
• Giúp giảm ảnh hưởng của rung động liên tục lên các thiết bị liền kề.
• Tạo liên kết mềm giữa hai đoạn ống thay vì truyền lực trực tiếp qua mối nối cứng.
• Cần kết hợp với giá đỡ và điểm neo phù hợp để kiểm soát chuyển động của hệ thống.
• Không sử dụng khớp để chịu tải trọng của đường ống hoặc bù sai lệch lắp đặt quá lớn.

Khớp nối mềm inox DN40 được dùng ở đâu?

Với kích thước DN40 và kiểu kết nối ren, sản phẩm có thể được bố trí tại nhiều vị trí khác nhau trong hệ thống đường ống:

• Khu vực máy bơm: Lắp tại đầu hút hoặc đầu xả phù hợp nhằm hạn chế rung động truyền sang đường ống.
• Hệ thống cấp nước: Sử dụng cho các tuyến DN40 trong công trình dân dụng, thương mại và nhà xưởng.
• Hệ thống nước nóng: Dùng tại vị trí kết nối thiết bị khi nhiệt độ thực tế nằm trong giới hạn cho phép.
• Đường khí nén: Hỗ trợ giảm rung tại các cụm máy nén và thiết bị sử dụng khí.
• Hệ thống HVAC: Có thể lắp tại các thiết bị có rung động như bơm, cụm tuần hoàn hoặc thiết bị phụ trợ.
• Hệ thống xử lý nước: Kết nối đường ống với các thiết bị xử lý có đầu chờ DN40.
• Đường dầu: Sử dụng với loại dầu tương thích với vật liệu inox 304.
• Hệ thống cơ điện: Phù hợp với các tuyến ống thiết bị trong công trình và nhà máy.
• Dây chuyền sản xuất: Sử dụng tại những vị trí cần tăng tính linh hoạt cho đường ống DN40.

Cách chọn khớp nối mềm DN40 phù hợp

• Xác định đúng kích thước: Đường ống cần sử dụng quy cách DN40 – Phi 49mm – 1 1/2 inch.
• Kiểm tra kiểu ren: Đối chiếu ren trên khớp với ren của đường ống hoặc thiết bị trước khi lắp.
• Xem xét vật liệu: Inox 304 phù hợp với nhiều hệ thống nước, khí và một số lưu chất công nghiệp.
• Kiểm tra áp lực: Áp lực vận hành phải nằm trong giới hạn PN16 – 16 Bar.
• Kiểm tra nhiệt độ: Điều kiện làm việc cần nằm trong khoảng 0–100°C.
• Xác định vị trí sử dụng: Nên biết rõ khớp được lắp tại máy bơm, đường ống hay thiết bị để lựa chọn phù hợp.
• Đo khoảng cách thực tế: Chiều dài lắp đặt phải tương thích với kích thước khớp.
• Kiểm tra đường ống: Đường ống cần có giá đỡ và được căn chỉnh trước khi kết nối.

Quy trình lắp đặt đúng kỹ thuật

Bước 1: Chuẩn bị vị trí

Xác định chính xác vị trí cần lắp khớp nối mềm DN40. Đảm bảo hệ thống đã được ngắt áp và khu vực thi công đủ không gian thao tác.

Bước 2: Làm sạch đầu ren

Vệ sinh phần ren trên đường ống và thiết bị. Loại bỏ bụi, cặn hoặc các dị vật có thể làm ảnh hưởng đến khả năng làm kín.

Bước 3: Căn chỉnh hai đầu nối

Đưa hai đầu đường ống về đúng vị trí và đảm bảo tương đối đồng tâm. Không kéo giãn hoặc ép khớp để khắc phục sai lệch của đường ống.

Bước 4: Xử lý phần ren

Sử dụng vật liệu làm kín phù hợp với lưu chất. Thực hiện vừa đủ để tránh làm ảnh hưởng đến quá trình ăn khớp của ren.

Bước 5: Lắp khớp nối

Đưa hai đầu ren vào đúng vị trí, sau đó siết bằng dụng cụ thích hợp. Không dùng thân mềm làm điểm vặn hoặc tác động lực quá mạnh.

Bước 6: Kiểm tra và thử áp

Kiểm tra toàn bộ vị trí lắp, sau đó cấp áp từ từ để kiểm tra độ kín. Chỉ đưa hệ thống vào hoạt động bình thường khi không phát hiện rò rỉ hoặc biến dạng bất thường.

Kiểm tra và bảo dưỡng trong quá trình sử dụng

Bước 1: Kiểm tra ngoại quan

Định kỳ quan sát toàn bộ bề mặt khớp để phát hiện dấu hiệu ăn mòn, biến dạng hoặc hư hỏng.

Bước 2: Theo dõi thân mềm

Kiểm tra các nếp gấp trên thân. Nếu xuất hiện dấu hiệu móp, nứt hoặc biến dạng bất thường cần kiểm tra nguyên nhân.

Bước 3: Kiểm tra đầu ren

Quan sát khu vực kết nối để phát hiện rò rỉ hoặc tình trạng ren bị lỏng trong quá trình sử dụng.

Bước 4: Đánh giá mức độ rung

Nếu hệ thống phát sinh rung động mạnh hơn bình thường, cần kiểm tra nguồn gây rung, giá đỡ, điểm neo và tình trạng của khớp.

Bước 5: Vệ sinh sản phẩm

Làm sạch bề mặt inox theo định kỳ, đặc biệt tại những vị trí dễ tích tụ bụi bẩn hoặc cặn.

Bước 6: Thay thế khi cần thiết

Nếu khớp bị hư hỏng nghiêm trọng, rò rỉ hoặc mất khả năng đàn hồi, nên thay mới để đảm bảo hệ thống hoạt động ổn định.

Địa chỉ cung cấp khớp nối mềm inox DN40

• CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp khớp nối mềm inox DN40 và nhiều loại phụ kiện đường ống khác.
• Quy cách sản phẩm: DN40 – Phi 49mm – 1 1/2 inch.
• Vật liệu: Inox 304.
• Kiểu kết nối: Ren.
• Áp lực làm việc: PN16 – 16 Bar.
• Nhiệt độ làm việc: 0–100°C.
• Sản phẩm phù hợp với các hệ thống cấp nước, khí nén, xử lý nước, HVAC và đường ống công nghiệp.
• Hỗ trợ tư vấn lựa chọn khớp theo kích thước, kiểu kết nối, áp lực, nhiệt độ và môi trường lưu chất.
• Cung cấp nhiều quy cách khớp nối mềm inox phục vụ các hệ thống đường ống khác nhau.

Liên hệ: 0964.438.983 – 0961.483.239
