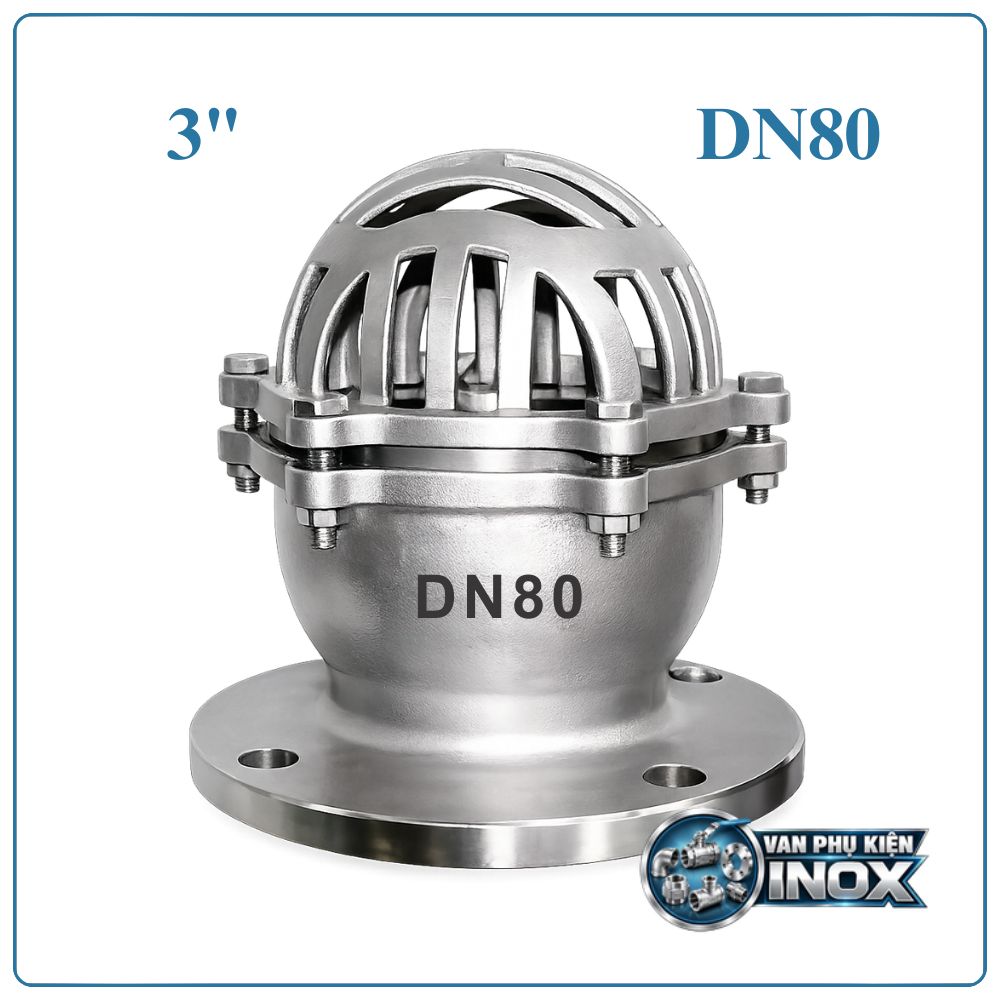

Rọ Bơm Inox DN80

Rọ bơm inox DN80 là gì?

Rọ bơm inox DN80 là thiết bị được lắp ở đầu hút của máy bơm, có nhiệm vụ lọc tạp chất trong nguồn nước và ngăn dòng nước chảy ngược khi máy bơm dừng. Sản phẩm được chế tạo với kích thước DN80, tương đương 3 inch và phi 90 mm, phù hợp cho các tuyến ống hút có đường kính trung bình.

Rọ bơm inox DN80 thường được sử dụng trong hệ thống cấp nước, tưới tiêu, xử lý nước, bơm nước công nghiệp và các hệ thống tuần hoàn.

Thông số kỹ thuật rọ bơm inox DN80

Hạng mục	Thông số kỹ thuật
Tên sản phẩm	Rọ bơm inox DN80
Kích thước danh nghĩa	DN80
Kích thước inch	3 inch
Đường kính quy đổi	Ø90 mm
Vật liệu thân	Inox 304
Vật liệu lưới	Inox 304
Kiểu kết nối	Mặt bích
Kiểu van	Van một chiều kết hợp lưới lọc
Môi chất	Nước sạch, nước cấp, nước tuần hoàn
Nhiệt độ làm việc	0°C đến 100°C
Áp suất làm việc	PN16
Phương thức vận hành	Tự động
Chức năng	Lọc tạp chất và ngăn dòng chảy ngược
Tiêu chuẩn	JIS 10K, BS 4504
Xuất xứ	Đài Loan

Cấu tạo rọ bơm inox DN80

Rọ bơm inox DN80 có kết cấu gồm phần thân, bộ phận lọc và cơ cấu van một chiều. Thiết kế này cho phép thiết bị xử lý hai yêu cầu quan trọng tại đầu hút là lọc nước trước khi vào máy bơm và kiểm soát chiều dòng chảy.

• Thân rọ: Được chế tạo từ inox 304, tạo kết cấu chính và liên kết với đường ống hút.
• Lưới lọc: Làm từ inox 304, bố trí tại khu vực tiếp nhận nước để giữ lại rác, lá cây, cặn và các vật thể có kích thước lớn.
• Đĩa van: Đóng mở theo sự thay đổi áp suất trong đường hút, cho phép nước đi vào khi bơm hoạt động và hạn chế nước hồi ngược khi bơm dừng.
• Trục van: Định hướng chuyển động của đĩa, giúp cơ cấu van hoạt động ổn định.
• Bộ phận làm kín: Hạn chế rò rỉ tại vị trí tiếp xúc và giúp đường hút duy trì trạng thái kín.
• Mặt bích: Dùng để liên kết rọ với đường ống DN80, tạo kết nối chắc chắn và thuận tiện tháo lắp khi bảo dưỡng.

Nguyên lý hoạt động của rọ bơm inox DN80

Rọ bơm inox mặt bích DN80 hoạt động theo nguyên lý chênh lệch áp suất giữa nguồn nước và đường ống hút.

Khi máy bơm khởi động, áp suất trong đường hút giảm xuống. Nước từ bể hoặc nguồn chứa được hút vào rọ. Dưới tác động của dòng nước, đĩa van mở và cho phép nước đi qua lưới lọc rồi tiếp tục vào đường ống.

Trong quá trình này, lưới inox giữ lại các tạp chất và vật thể lớn, giúp hạn chế rác đi vào máy bơm.

Khi máy bơm ngừng hoạt động, áp suất hút mất đi. Nước có xu hướng chảy ngược về nguồn, lúc này đĩa van đóng lại. Cơ chế này giúp hạn chế lượng nước hồi về bể và hỗ trợ duy trì nước trong đường ống hút.

Ưu điểm của rọ bơm inox DN80

• Kết hợp lọc và một chiều: Một thiết bị thực hiện đồng thời nhiệm vụ lọc rác và kiểm soát dòng chảy.
• Inox 304 bền chắc: Có khả năng chống gỉ tốt trong môi trường nước và phù hợp với nhiều hệ thống cấp nước.
• Lưới lọc hiệu quả: Giúp hạn chế lá cây, rác, cặn thô và vật thể lạ đi vào đường hút.
• Giảm nguy cơ ảnh hưởng đến máy bơm: Hạn chế các vật thể lớn tiếp xúc với cánh bơm và bộ phận bên trong.
• Hạn chế mất nước đường hút: Van đóng khi máy bơm ngừng, giúp giảm hiện tượng nước chảy ngược.
• Kết nối mặt bích chắc chắn: Phù hợp với đường ống DN80 và thuận tiện trong quá trình tháo rời.
• Dễ bảo trì: Lưới và cơ cấu van có thể kiểm tra, vệ sinh khi thiết bị bị bám cặn.
• Ứng dụng đa dạng: Phù hợp với cấp nước, tưới tiêu, công nghiệp, xử lý nước và tuần hoàn nước.

Ứng dụng của rọ bơm inox DN80

• Hệ thống cấp nước: Lắp tại đầu hút máy bơm lấy nước từ bể chứa, bồn nước hoặc nguồn cấp.
• Hệ thống tưới tiêu: Sử dụng cho máy bơm lấy nước từ hồ, ao, bể phục vụ tưới cây và sản xuất nông nghiệp.
• Nhà máy sản xuất: Bảo vệ máy bơm trên các tuyến cấp nước phục vụ dây chuyền và thiết bị.
• Hệ thống tuần hoàn: Dùng tại đường hút của máy bơm tuần hoàn nước trong nhà máy hoặc công trình kỹ thuật.
• Hệ thống xử lý nước: Phù hợp với các tuyến bơm chuyển nước và tuần hoàn nước có đường kính DN80.
• Hệ thống làm mát: Giúp hạn chế rác và vật thể lớn đi vào máy bơm nước làm mát.
• Bể nước công nghiệp: Được lắp chìm trong bể để bảo vệ đầu hút trước các loại cặn và vật thể lạ.
• Hồ cảnh quan: Có thể sử dụng cho máy bơm cấp nước đài phun, hồ cảnh quan và hệ thống tuần hoàn nước.

Hướng dẫn lắp đặt rọ bơm inox DN80

Bước 1: Kiểm tra thiết bị

Kiểm tra kích thước DN80, mặt bích, lưới lọc, đĩa van và các vị trí làm kín trước khi lắp đặt.

Bước 2: Xác định vị trí

Rọ được đặt tại đầu cuối đường ống hút và chìm trong nguồn nước. Không nên đặt tại vị trí có lượng bùn hoặc cặn lắng quá lớn.

Bước 3: Làm sạch mặt bích

Vệ sinh bề mặt kết nối của rọ và đường ống. Loại bỏ bụi bẩn, cặn hoặc dị vật có thể ảnh hưởng đến độ kín.

Bước 4: Lắp gioăng

Đặt gioăng đúng tâm giữa hai mặt bích. Gioăng phải có kích thước phù hợp với mặt bích DN80.

Bước 5: Căn chỉnh và lắp bulông

Đưa rọ vào đúng vị trí, căn chỉnh các lỗ bulông rồi lắp đầy đủ bulông, đai ốc.

Bước 6: Siết bulông

Siết theo thứ tự đối xứng, phân bổ lực đều quanh mặt bích để hạn chế cong vênh và rò rỉ.

Bước 7: Kiểm tra đường hút

Kiểm tra toàn bộ tuyến ống để đảm bảo không có vị trí lọt khí hoặc rò nước.

Bước 8: Vận hành thử

Khởi động máy bơm, theo dõi lưu lượng, áp suất và tình trạng hoạt động. Nếu máy bơm hút yếu, cần kiểm tra lại lưới lọc và đường ống.

Lưu ý khi sử dụng rọ bơm inox DN80

• Đảm bảo rọ luôn được ngập trong nước khi máy bơm hoạt động.
• Không đặt lưới lọc sát đáy bể.
• Tránh khu vực có nhiều bùn, cát hoặc rác tập trung.
• Kiểm tra lưới định kỳ đối với nguồn nước có nhiều tạp chất.
• Vệ sinh lưới khi nhận thấy lưu lượng hút giảm.
• Kiểm tra đĩa van nếu đường ống không duy trì được nước sau khi bơm dừng.
• Không để máy bơm chạy khô hoặc hút không khí liên tục.
• Không dùng vật sắc nhọn để cạo trực tiếp trên lưới inox.
• Kiểm tra gioăng khi xuất hiện dấu hiệu rò rỉ.
• Không vận hành vượt quá mức áp suất PN16 của sản phẩm.
• Khi bảo dưỡng cần dừng máy bơm và xả áp trước khi tháo rọ.
• Đối với nguồn nước có nhiều cặn, nên xây dựng lịch vệ sinh định kỳ phù hợp với thực tế vận hành.

Cách lựa chọn rọ bơm inox DN80

Để lựa chọn đúng rọ bơm inox DN80, cần xem xét đồng thời kích thước đường ống, lưu lượng máy bơm và đặc tính nguồn nước.

Xác định kích thước đường ống

Đường ống DN80 tương ứng với kích thước danh nghĩa 3 inch. Cần kiểm tra thực tế hệ thống trước khi lựa chọn để đảm bảo mặt bích và đường ống đồng bộ.

Xác định lưu lượng

Lưu lượng máy bơm quyết định yêu cầu về diện tích lưới. Nếu lưới có diện tích lọc quá nhỏ so với lưu lượng cần hút, trở lực tại đầu vào có thể tăng.

Kiểm tra cấp áp suất

Rọ DN80 trong cấu hình trên sử dụng PN16, phù hợp với hệ thống có áp suất làm việc nằm trong giới hạn cho phép của sản phẩm.

Xem xét nguồn nước

Nếu nguồn nước chứa nhiều lá cây, rác hoặc cặn thô, cần lựa chọn rọ có diện tích lưới phù hợp để giảm tần suất nghẹt.

Kiểm tra vật liệu

Inox 304 phù hợp với nước sạch, nước cấp và nước tuần hoàn thông thường. Với môi chất có tính ăn mòn đặc biệt, cần đánh giá lại vật liệu trước khi sử dụng.

Kiểm tra tiêu chuẩn kết nối

Sản phẩm sử dụng mặt bích BS4504, JIS 10K theo thông số trên, do đó mặt bích đường ống cũng cần tương thích để đảm bảo lắp đặt chính xác.

Câu hỏi thường gặp về rọ bơm inox DN80

Rọ bơm inox DN80 có kích thước bao nhiêu?

Rọ bơm có kích thước danh nghĩa DN80, tương đương 3 inch và đường kính quy đổi Ø90 mm.

Rọ bơm DN80 dùng để làm gì?

Thiết bị có nhiệm vụ lọc tạp chất trước đầu hút máy bơm và hạn chế dòng nước chảy ngược khi máy bơm dừng.

Rọ bơm inox DN80 sử dụng inox gì?

Sản phẩm sử dụng inox 304 cho thân và lưới lọc theo cấu hình kỹ thuật trên.

Rọ DN80 chịu áp suất bao nhiêu?

Theo thông số kỹ thuật trên, rọ có cấp áp suất PN16.

Rọ bơm DN80 chịu được nhiệt độ bao nhiêu?

Nhiệt độ làm việc được xác định trong khoảng 0°C đến 100°C.

Rọ DN80 kết nối theo tiêu chuẩn nào?

Sản phẩm sử dụng mặt bích JIS 10K theo cấu hình kỹ thuật đã nêu.

Rọ bơm DN80 có cần vệ sinh không?

Có. Khi lưới bị bám nhiều rác hoặc cặn, tiết diện dòng chảy giảm và máy bơm có thể bị giảm khả năng hút. Vì vậy cần kiểm tra và vệ sinh định kỳ.

Kết luận

Rọ bơm inox DN80 là thiết bị được sử dụng tại đầu hút nhằm bảo vệ máy bơm trước rác, cặn và vật thể lạ trong nguồn nước, đồng thời hạn chế dòng nước chảy ngược khi máy bơm dừng.

Với kích thước DN80 – 3 inch – Ø90 mm, thân và lưới bằng inox 304, kết nối mặt bích JIS 10K, áp suất PN16 và nhiệt độ làm việc 0°C đến 100°C, sản phẩm phù hợp với nhiều hệ thống cấp nước, tưới tiêu, xử lý nước, tuần hoàn và bơm nước công nghiệp.
