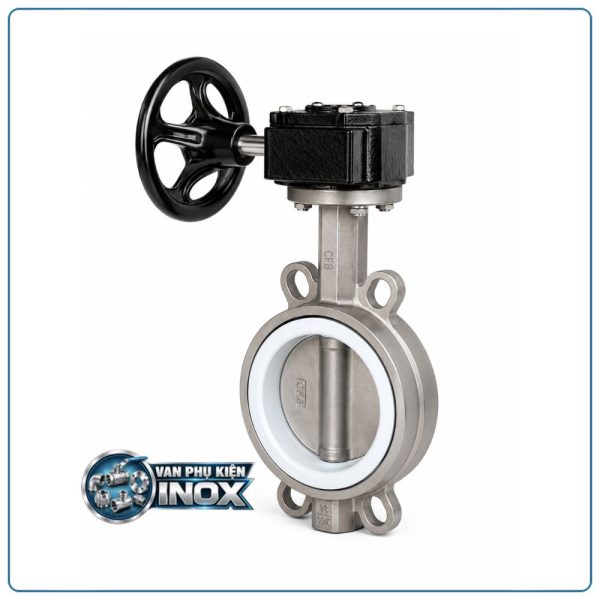

Van bướm inox tay quay là gì?

Van bướm inox tay quay là loại van bướm có thân và các bộ phận theo cấu hình được chế tạo bằng inox, kết hợp với bộ truyền động hộp số và vô lăng tay quay để điều khiển đĩa van.

Thay vì tác động trực tiếp lực lên trục van như van bướm tay gạt, người vận hành quay vô lăng. Hộp số bên trong sẽ truyền và khuếch đại mô-men xoắn để làm xoay trục và đĩa van.

Nguyên lý đóng mở cơ bản:

• Quay tay quay theo chiều đóng → hộp số truyền lực làm đĩa van xoay về vị trí đóng.
• Quay tay quay theo chiều mở → đĩa van xoay dần khỏi vị trí chắn dòng.
• Khi đĩa van ở vị trí mở → dòng chảy đi qua van.
• Khi đĩa van ở vị trí đóng → dòng chảy bị ngăn lại.

Nhờ hộp số giảm lực vận hành, van bướm inox hộp số tay quay đặc biệt hữu ích đối với những kích thước mà việc sử dụng tay gạt trực tiếp không còn thuận tiện.

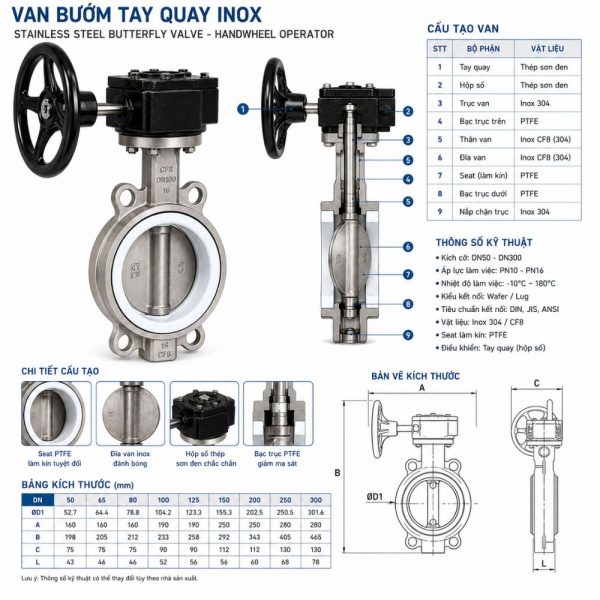

Cấu tạo van bướm inox tay quay

Cấu tạo của van có thể thay đổi tùy nhà sản xuất, nhưng thông thường bao gồm các bộ phận chính sau:

1. Thân van inox

Thân van là bộ phận chính bao quanh đĩa van và liên kết với đường ống. Vật liệu phổ biến là inox 304 hoặc inox 316.

Thân van phải đảm bảo độ bền cơ học, khả năng chịu áp suất và khả năng chống ăn mòn phù hợp với môi trường sử dụng.

2. Đĩa van

Đĩa van có dạng tròn, nằm bên trong thân van và thực hiện chức năng đóng mở dòng chảy.

Khi đĩa xoay gần song song với đường ống, dòng chảy được mở. Khi đĩa xoay về vị trí chắn ngang, dòng chảy bị đóng.

3. Trục van

Trục truyền mô-men xoắn từ hộp số đến đĩa van. Trục thường được chế tạo bằng vật liệu có độ bền cơ học và khả năng chống ăn mòn phù hợp.

4. Gioăng làm kín

Gioăng có nhiệm vụ đảm bảo độ kín giữa đĩa và thân van.

Một số vật liệu gioăng thường gặp:

• EPDM.
• NBR.
• PTFE.
• Các vật liệu làm kín chuyên dụng khác.

Không nên lựa chọn gioăng chỉ dựa vào giá. Cần kiểm tra khả năng tương thích với môi chất và nhiệt độ làm việc.

5. Hộp số

Hộp số van bướm là bộ phận quan trọng nhất tạo nên sự khác biệt giữa van tay quay và van tay gạt.

Hộp số sử dụng cơ cấu bánh răng để giảm tốc và tăng mô-men xoắn truyền xuống trục van. Nhờ đó, người vận hành có thể đóng mở van lớn bằng lực tay thuận tiện hơn.

6. Tay quay

Tay quay hay vô lăng được gắn vào hộp số. Người vận hành xoay tay quay để điều khiển vị trí đóng mở của đĩa van.

7. Bộ phận chỉ thị vị trí

Một số model có bộ phận chỉ thị giúp người vận hành nhận biết tương đối trực quan trạng thái đóng hoặc mở của van.

Nguyên lý hoạt động của van bướm inox tay quay

Van hoạt động dựa trên chuyển động xoay của đĩa van.

1. Người vận hành xoay tay quay.
2. Chuyển động được truyền vào hộp số.
3. Hộp số giảm tốc và tăng mô-men xoắn.
4. Mô-men xoắn được truyền đến trục van.
5. Trục làm đĩa van xoay.
6. Đĩa thay đổi vị trí để mở hoặc đóng dòng chảy.

Quá trình này cho phép người vận hành kiểm soát van một cách từ từ và giảm đáng kể lực cần thiết so với việc tác động trực tiếp lên trục.

Ưu điểm của van bướm inox tay quay

1. Chống ăn mòn tốt

Inox 304 và inox 316 có khả năng chống ăn mòn tốt trong nhiều điều kiện sử dụng. Đây là ưu điểm quan trọng khi van làm việc trong môi trường ẩm hoặc các hệ thống yêu cầu vật liệu inox.

2. Vận hành nhẹ hơn đối với van lớn

Hộp số giúp tăng mô-men xoắn, nhờ đó giảm lực tay cần thiết để đóng mở van.

3. Phù hợp đường ống kích thước lớn

Khi kích thước van tăng, việc sử dụng tay gạt trực tiếp có thể trở nên khó khăn. Cơ cấu tay quay và hộp số giúp giải quyết vấn đề này.

4. Kiểm soát đóng mở tốt

Người vận hành có thể quay từ từ để kiểm soát quá trình đóng hoặc mở thay vì tác động nhanh như tay gạt.

5. Thiết kế tương đối gọn

So với một số loại van công nghiệp khác có cùng kích thước đường ống, van bướm vẫn có kết cấu tương đối gọn.

6. Không cần nguồn điện

Van vận hành hoàn toàn bằng cơ khí nên không cần nguồn điện hoặc khí nén.

7. Dễ bảo dưỡng

Cấu tạo van gồm các bộ phận tương đối rõ ràng, thuận tiện cho việc kiểm tra và bảo trì theo hướng dẫn của nhà sản xuất.

8. Tuổi thọ tốt nếu sử dụng đúng điều kiện

Tuổi thọ thực tế phụ thuộc vào vật liệu, môi chất, áp suất, nhiệt độ, tần suất vận hành và điều kiện lắp đặt.

Kích thước van bướm inox tay quay

Van bướm inox tay quay thường được sử dụng ở nhiều kích thước khác nhau. Với kích thước lớn, cơ cấu hộp số đặc biệt hữu ích trong việc giảm lực vận hành.

Kích thước	DN	Inch	Ứng dụng tham khảo
DN50	50 mm	2″	Đường ống nhỏ và vừa
DN65	65 mm	2 1/2″	Hệ thống nước
DN80	80 mm	3″	Xử lý nước
DN100	100 mm	4″	HVAC, công nghiệp
DN125	125 mm	5″	Đường ống kỹ thuật
DN150	150 mm	6″	Nhà máy, cấp nước
DN200	200 mm	8″	Đường ống công nghiệp
DN250	250 mm	10″	Hệ thống lớn
DN300	300 mm	12″	Đường ống lưu lượng lớn
DN350	350 mm	14″	Hệ thống công nghiệp
DN400	400 mm	16″	Đường ống lớn
DN500	500 mm	20″	Hệ thống lưu lượng lớn

Lưu ý: không phải mọi model đều có đầy đủ toàn bộ kích thước trên. Kích thước thực tế, kiểu kết nối và cơ cấu vận hành cần căn cứ catalogue của từng nhà sản xuất.

Thông số kỹ thuật van bướm inox tay quay

Thông số	Thông tin tham khảo
Tên sản phẩm	Van bướm inox tay quay
Vật liệu thân	Inox 304
Đĩa van	Inox hoặc vật liệu theo model
Trục van	Inox hoặc vật liệu theo thiết kế
Gioăng	EPDM / NBR / PTFE tùy model
Điều khiển	Hộp số tay quay
Kết nối	Wafer / Lug tùy model
Kích thước	DN50 – DN500 hoặc theo model
Nguyên lý	Đĩa xoay khoảng 90°
Môi chất	Nước và môi chất phù hợp vật liệu

Các thông số như PN, áp suất làm việc, nhiệt độ tối đa, mô-men xoắn và tiêu chuẩn mặt bích phải được lấy theo đúng model. Không nên sử dụng một thông số chung cho tất cả van bướm inox tay quay.

Tiêu chuẩn kết nối của van bướm inox tay quay

Khi mua van, cần kiểm tra đồng thời DN và tiêu chuẩn mặt bích.

Tiêu chuẩn JIS

JIS được sử dụng phổ biến trên nhiều hệ thống đường ống tại Việt Nam. Van có thể được thiết kế tương thích với các cấp áp lực cụ thể theo model.

Tiêu chuẩn DIN

DIN thường xuất hiện trên các thiết bị và hệ thống đường ống theo tiêu chuẩn châu Âu.

Tiêu chuẩn ANSI/ASME

ANSI/ASME được sử dụng phổ biến trong nhiều hệ thống công nghiệp.

Không nên chỉ nhìn thông số DN. Cần kiểm tra:

• Số lượng lỗ bulông.
• Đường kính vòng lỗ.
• Đường kính ngoài mặt bích.
• Kích thước bulông.
• Tiêu chuẩn mặt bích.

Ứng dụng van bướm inox tay quay

1. Hệ thống cấp nước sạch

Van được sử dụng để đóng mở các tuyến ống cấp nước tại nhà máy, tòa nhà, khu dân cư, khách sạn và các công trình kỹ thuật.

2. Nhà máy xử lý nước

Van được ứng dụng trong các tuyến ống dẫn nước, hệ thống bơm, lọc và phân phối nước khi vật liệu đáp ứng yêu cầu.

3. Hệ thống xử lý nước thải

Trong một số hệ thống xử lý nước thải, van bướm inox tay quay được lựa chọn khi vật liệu và gioăng có khả năng làm việc phù hợp với môi trường.

4. Hệ thống HVAC

Van có thể được sử dụng trên đường nước lạnh, nước giải nhiệt và các tuyến ống kỹ thuật.

5. Nhà máy thực phẩm và đồ uống

Inox được sử dụng rộng rãi trong ngành thực phẩm nhờ khả năng chống ăn mòn và vệ sinh. Tuy nhiên, nếu van tiếp xúc trực tiếp với sản phẩm, cần chọn model đáp ứng đúng tiêu chuẩn vệ sinh cần thiết.

6. Nhà máy hóa chất

Van inox 316 có thể được cân nhắc cho một số môi trường hóa chất. Việc lựa chọn cần dựa trên tính tương thích vật liệu với hóa chất cụ thể.

7. Hệ thống công nghiệp

Van được sử dụng trong nhiều dây chuyền vận chuyển chất lỏng, hệ thống tuần hoàn và các tuyến ống công nghệ.

So sánh van bướm inox tay quay và van bướm inox tay gạt

Đặc điểm	Tay gạt	Tay quay
Cơ cấu	Tay gạt trực tiếp	Hộp số + vô lăng
Tốc độ đóng mở	Nhanh	Chậm hơn
Lực vận hành	Cao hơn ở van lớn	Nhẹ hơn nhờ hộp số
Đường kính phù hợp	Nhỏ, vừa	Vừa, lớn
Kiểm soát vị trí	Đơn giản	Điều chỉnh từ từ
Chi phí	Thường thấp hơn	Thường cao hơn

Với van có kích thước lớn, van bướm inox tay quay thường có ưu thế về lực vận hành. Với van nhỏ cần đóng mở nhanh, tay gạt có thể đơn giản và kinh tế hơn.

So sánh van bướm inox tay quay và van cổng inox

Tiêu chí	Van bướm inox tay quay	Van cổng inox
Bộ phận đóng mở	Đĩa xoay	Cửa van nâng/hạ
Điều khiển	Hộp số tay quay	Tay quay trực tiếp hoặc hộp số tùy loại
Thiết kế	Gọn	Thường lớn hơn
Đóng mở	Nhanh hơn	Chậm hơn
Ứng dụng	Đóng mở và điều khiển dòng chảy phù hợp	Chủ yếu đóng/mở

Cách lựa chọn van bướm inox tay quay đúng kỹ thuật

1. Xác định đường kính DN

Đây là thông số đầu tiên cần xác định. Van phải có kích thước phù hợp với đường ống.

2. Xác định vật liệu inox

Chọn inox 304 hoặc 316 dựa trên môi chất và điều kiện môi trường.

3. Xác định kiểu kết nối

Kiểm tra wafer, lug hoặc cấu hình khác.

4. Kiểm tra tiêu chuẩn mặt bích

Đối chiếu JIS, DIN, ANSI/ASME hoặc tiêu chuẩn tương ứng với đường ống.

5. Kiểm tra áp suất

Áp suất danh nghĩa của van phải đáp ứng yêu cầu hệ thống.

6. Kiểm tra nhiệt độ

Đặc biệt chú ý giới hạn nhiệt độ của gioăng.

7. Kiểm tra môi chất

Cần xác định chính xác loại chất lỏng hoặc khí đi qua van.

8. Kiểm tra mô-men xoắn

Đối với van tay quay, cần đảm bảo hộp số đáp ứng mô-men cần thiết để đóng mở van trong điều kiện vận hành thực tế.

9. Kiểm tra không gian lắp đặt

Cần đảm bảo đủ khoảng trống để người vận hành xoay tay quay và thực hiện bảo trì.

Hướng dẫn lắp đặt van bướm inox tay quay

1. Kiểm tra đúng DN và model van.
2. Kiểm tra tiêu chuẩn mặt bích.
3. Vệ sinh bề mặt đường ống.
4. Đặt van đúng vị trí.
5. Kiểm tra đĩa van không bị cản trở.
6. Căn chỉnh van và đường ống.
7. Lắp bulông đúng vị trí.
8. Siết bulông đều theo trình tự phù hợp.
9. Kiểm tra khả năng vận hành của tay quay.
10. Thử kín trước khi đưa hệ thống vào sử dụng.

Lưu ý: trong quá trình lắp đặt cần tránh để đĩa van va chạm với đường ống. Không nên dùng lực bất thường lên tay quay khi van đang bị kẹt.

Bảo dưỡng van bướm inox tay quay

Việc bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề có thể ảnh hưởng đến độ kín và khả năng vận hành.

• Kiểm tra rò rỉ tại mặt bích.
• Kiểm tra tình trạng gioăng.
• Kiểm tra tay quay.
• Kiểm tra hộp số.
• Kiểm tra trục van.
• Kiểm tra độ kín khi đóng.
• Kiểm tra tình trạng ăn mòn.
• Kiểm tra các bulông và liên kết.

Nếu tay quay bị nặng bất thường, cần kiểm tra nguyên nhân thay vì cố dùng lực lớn để vận hành.

Giá van bướm inox tay quay bao nhiêu?

Giá van bướm inox tay quay phụ thuộc vào kích thước, vật liệu, thương hiệu, xuất xứ và cấu hình sản phẩm. Không nên áp dụng một mức giá chung cho tất cả model.

Các yếu tố ảnh hưởng đến giá gồm:

• Inox 304 hoặc inox 316.
• DN của van.
• Wafer hoặc lug.
• Tiêu chuẩn mặt bích.
• Vật liệu đĩa.
• Vật liệu gioăng.
• Áp suất làm việc.
• Thương hiệu.
• Xuất xứ.
• Loại hộp số.
• Số lượng đặt hàng.

Để nhận báo giá chính xác, nên cung cấp thông tin: DN + inox 304/316 + kiểu kết nối + áp suất + môi chất + số lượng.

Van bướm inox tay quay mua ở đâu?

Khi mua van bướm inox tay quay, nên ưu tiên nhà cung cấp có thông số kỹ thuật rõ ràng, catalogue và khả năng tư vấn đúng điều kiện làm việc.

Đối với công trình hoặc dự án, nên yêu cầu:

• Catalogue.
• Thông số kỹ thuật.
• Thông tin vật liệu.
• Tiêu chuẩn kết nối.
• Áp suất làm việc.
• Nhiệt độ làm việc.
• Xuất xứ.
• CO/CQ nếu hồ sơ dự án yêu cầu.

Những lỗi thường gặp khi chọn van bướm inox tay quay

• Chỉ chọn theo DN mà không kiểm tra tiêu chuẩn mặt bích.
• Nhầm giữa inox 304 và inox 316.
• Không kiểm tra vật liệu gioăng.
• Không xác định môi chất.
• Không kiểm tra áp suất làm việc.
• Không kiểm tra nhiệt độ.
• Chọn hộp số không đủ mô-men.
• Không tính không gian thao tác tay quay.
• Chỉ quan tâm đến giá rẻ mà bỏ qua thông số kỹ thuật.

Câu hỏi thường gặp về van bướm inox tay quay

Van bướm inox tay quay dùng để làm gì?

Van được sử dụng chủ yếu để đóng và mở dòng chảy trong đường ống. Cơ cấu tay quay giúp vận hành thuận tiện hơn đối với các van cần mô-men lớn.

Van bướm inox tay quay có tốt không?

Van có thiết kế gọn, cơ cấu vận hành tương đối đơn giản và phù hợp với nhiều hệ thống. Hiệu quả thực tế phụ thuộc vào việc chọn đúng vật liệu, áp suất, nhiệt độ, gioăng và môi chất.

Tại sao van bướm lớn nên dùng tay quay?

Khi kích thước van tăng, mô-men cần thiết để xoay đĩa van có thể tăng. Hộp số giúp tăng mô-men đầu ra và giảm lực mà người vận hành cần tác động lên tay quay.

Van bướm inox tay quay có cần điện không?

Không. Van sử dụng cơ cấu cơ khí nên không cần nguồn điện để đóng mở.

Van bướm tay quay có điều tiết được dòng chảy không?

Van bướm có thể thay đổi tiết diện dòng chảy bằng cách thay đổi góc mở của đĩa. Tuy nhiên, khả năng sử dụng để điều tiết liên tục cần căn cứ vào thiết kế van và khuyến cáo của nhà sản xuất.

Van bướm inox tay quay có thể thay bằng bộ điều khiển điện không?

Một số thiết kế có thể thay đổi hoặc nâng cấp cơ cấu điều khiển, nhưng phải kiểm tra khả năng tương thích của trục, mặt lắp actuator, mô-men xoắn và cấu hình van trước khi thực hiện.

Van bướm inox tay quay dùng cho môi chất nào?

Khả năng sử dụng của van không chỉ phụ thuộc vào việc thân van làm bằng inox. Cần xem xét toàn bộ các bộ phận tiếp xúc với môi chất.

• Inox 304 hoặc 316.
• Vật liệu đĩa.
• Vật liệu trục.
• Vật liệu gioăng.
• Nhiệt độ.
• Áp suất.
• Nồng độ hóa chất.
• Tốc độ dòng chảy.

Đặc biệt, gioăng van bướm có thể quyết định giới hạn sử dụng trong nhiều trường hợp. Vì vậy cần lựa chọn đồng bộ thay vì chỉ quan tâm đến thân inox.

Ưu điểm nổi bật của van bướm inox tay quay

• Thân inox: chống ăn mòn tốt trong nhiều môi trường phù hợp.
• Hộp số tay quay: hỗ trợ giảm lực vận hành.
• Thiết kế gọn: tiết kiệm không gian hơn một số loại van công nghiệp khác.
• Đóng mở thuận tiện: điều khiển bằng cơ khí, không cần nguồn điện.
• Phù hợp đường ống lớn: đặc biệt khi cần mô-men vận hành cao.
• Dễ bảo dưỡng: cấu tạo tương đối đơn giản.
• Nhiều kích thước: có thể lựa chọn từ DN nhỏ đến các kích thước lớn tùy model.

Những tiêu chí quan trọng trước khi đặt mua

Để tránh mua sai sản phẩm, người mua nên cung cấp cho nhà cung cấp ít nhất các thông tin sau:

Thông tin	Ví dụ
Kích thước	DN100
Vật liệu	Inox 304 / 316
Kiểu kết nối	Wafer / Lug
Tiêu chuẩn	JIS / DIN / ANSI
Môi chất	Nước / hóa chất / dung dịch
Áp suất	Theo yêu cầu hệ thống
Nhiệt độ	Theo điều kiện thực tế
Điều khiển	Tay quay
Số lượng	Theo nhu cầu dự án

Kết luận

Van bướm inox tay quay là lựa chọn phù hợp cho các hệ thống đường ống cần cơ cấu đóng mở bằng tay nhưng yêu cầu mô-men vận hành lớn hơn khả năng thao tác trực tiếp bằng tay gạt. Sự kết hợp giữa thân van inox và hộp số tay quay giúp sản phẩm có khả năng ứng dụng rộng trong hệ thống cấp nước, xử lý nước, HVAC, thực phẩm, hóa chất và nhiều lĩnh vực công nghiệp.

Van bướm inox 304 tay quay phù hợp với nhiều ứng dụng phổ thông, trong khi van bướm inox 316 tay quay có thể được lựa chọn cho những môi trường yêu cầu khả năng chống ăn mòn cao hơn.

Khi lựa chọn sản phẩm, cần kiểm tra đầy đủ DN, vật liệu, kiểu kết nối, tiêu chuẩn mặt bích, áp suất, nhiệt độ, môi chất, vật liệu gioăng và mô-men xoắn của hộp số. Đây là những yếu tố quyết định van có phù hợp và vận hành ổn định hay không.
