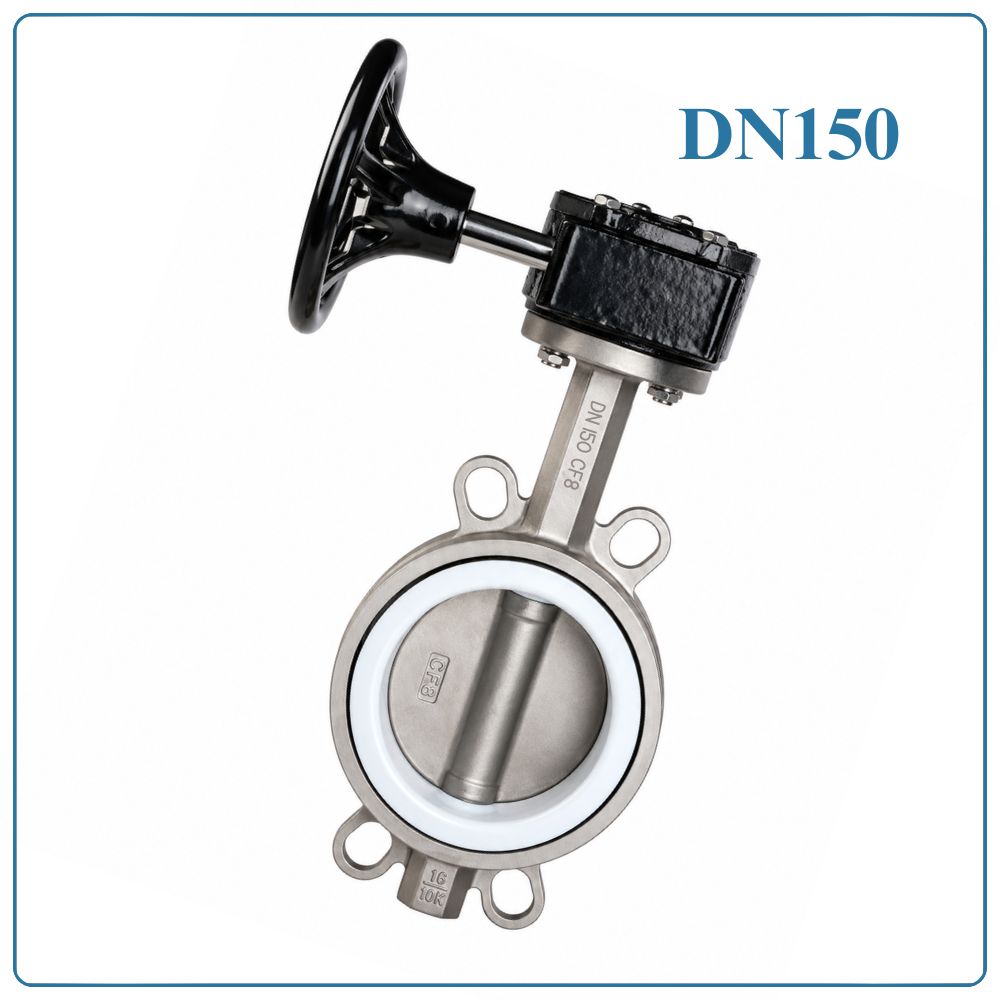

Van Bướm Inox Tay Quay DN150

Van bướm inox tay quay DN150 là gì?

Van bướm inox tay quay DN150 là thiết bị đóng ngắt dòng chảy dành cho đường ống DN150, tương đương 6 inch và đường kính ngoài Φ168mm. Van sử dụng inox 304 làm vật liệu chính, kết hợp đĩa van dạng bướm với bộ truyền động tay quay hộp số.

Nhờ cơ cấu truyền động cơ học, người vận hành có thể kiểm soát trạng thái đóng mở mà không cần sử dụng điện hoặc khí nén. Van phù hợp với các tuyến ống có lưu lượng tương đối lớn trong hệ thống cấp nước, xử lý nước, HVAC và sản xuất công nghiệp.

Thông số kỹ thuật van bướm inox tay quay DN150

Ưu điểm của van bướm inox DN150

Ở kích thước DN150, việc sử dụng hộp số tay quay giúp quá trình đóng mở thuận tiện hơn so với các cơ cấu vận hành trực tiếp. Một số ưu điểm đáng chú ý gồm:

• Thân van bằng inox 304, phù hợp với nhiều môi trường có độ ẩm và khả năng ăn mòn.
• Tay quay hộp số tạo lực đóng mở lớn, thao tác ổn định.
• Cấu trúc van gọn, phù hợp với những vị trí có không gian lắp đặt hạn chế.
• Đĩa van xoay theo góc 90° nên thời gian đóng mở nhanh.
• Không cần nguồn điện hay khí nén để vận hành.
• Có thể sử dụng cho cả mục đích đóng ngắt và điều tiết lưu lượng.
• Thuận tiện bảo dưỡng trong quá trình sử dụng.

Cấu tạo van bướm inox tay quay DN150

Van được thiết kế từ các chi tiết chính có chức năng riêng biệt:

• Thân van inox 304: Bao quanh cơ cấu van và tạo liên kết với đường ống.
• Đĩa van inox 304: Là bộ phận trực tiếp chắn dòng. Góc xoay của đĩa quyết định trạng thái đóng, mở hoặc điều tiết.
• Trục van: Truyền chuyển động từ hộp số xuống đĩa van.
• Gioăng làm kín: Tạo vị trí tiếp xúc kín giữa đĩa và thân van khi đóng.
• Hộp số giảm tốc: Chuyển đổi chuyển động của tay quay thành mô-men xoắn lớn hơn để điều khiển đĩa van.
• Tay quay: Cho phép người vận hành đóng hoặc mở van bằng thao tác thủ công.

Nguyên lí hoạt động

Khi xoay tay quay, hộp số truyền chuyển động đến trục và làm đĩa van xoay theo.

Ở trạng thái mở, đĩa được xoay gần song song với dòng chảy, tạo khoảng thông tương đối lớn cho lưu chất đi qua. Khi chuyển sang trạng thái đóng, đĩa xoay ngang đường ống và áp sát gioăng.

Tùy góc mở, người vận hành có thể thay đổi tiết diện dòng chảy để điều chỉnh lưu lượng trong phạm vi phù hợp với thiết kế hệ thống.

Ứng dụng thực tế của van bướm inox tay quay DN150

Van DN150 được sử dụng trong nhiều tuyến ống có lưu lượng lớn hơn các kích thước nhỏ, tiêu biểu như:

• Hệ thống cấp nước cho nhà máy và khu công nghiệp.
• Tuyến ống nước tuần hoàn.
• Hệ thống xử lý nước và nước thải.
• Đường ống HVAC, chiller và hệ thống giải nhiệt.
• Nhà máy chế biến thực phẩm, đồ uống.
• Dây chuyền sản xuất sử dụng lưu chất tương thích với inox 304.
• Hệ thống dẫn khí công nghiệp.
• Các tuyến ống cần đóng ngắt thủ công tại vị trí vận hành.

Các bước lắp đặt van bướm inox DN150

Bước 1 – Đối chiếu kích thước:
Kiểm tra đường ống DN150, tương đương 6 inch và Φ168mm, đồng thời xác nhận kiểu kết nối của van.

Bước 2 – Chuẩn bị vị trí lắp:
Vệ sinh mặt tiếp xúc và bên trong đường ống. Không để mạt kim loại, cặn hàn hoặc vật cứng nằm trong khu vực đĩa van.

Bước 3 – Căn chỉnh van:
Đưa van vào đúng tâm đường ống, đảm bảo đĩa có đủ khoảng trống để xoay mà không chạm thành ống.

Bước 4 – Siết cố định:
Lắp các bulong và siết lần lượt theo đường chéo. Thực hiện đồng đều để tránh gây lệch van.

Bước 5 – Vận hành thử:
Quay tay theo cả hai chiều để kiểm tra độ trơn của hộp số và hành trình đĩa. Sau đó chạy thử hệ thống, kiểm tra độ kín tại các vị trí kết nối.

Lưu ý khi sử dụng van bướm inox tay quay DN150

Không nên vận hành van vượt quá áp lực và nhiệt độ thiết kế. Với lưu chất có tính ăn mòn, cần kiểm tra khả năng đáp ứng của inox 304 trước khi đưa vào sử dụng.

Ngoài ra, nên kiểm tra định kỳ hộp số, tay quay, gioăng và các điểm liên kết với đường ống. Nếu phát hiện tay quay nặng bất thường hoặc van không đóng kín, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành.

Cung cấp van bướm inox tay quay DN150 chính hãng

DTA Việt Nam chuyên cung cấp van bướm inox tay quay DN150 inox 304 cho hệ thống cấp nước, xử lý nước, HVAC, thực phẩm và các công trình công nghiệp.

Sản phẩm có nhiều lựa chọn về kiểu kết nối và vật liệu gioăng, phù hợp với từng điều kiện lắp đặt và môi trường sử dụng.
