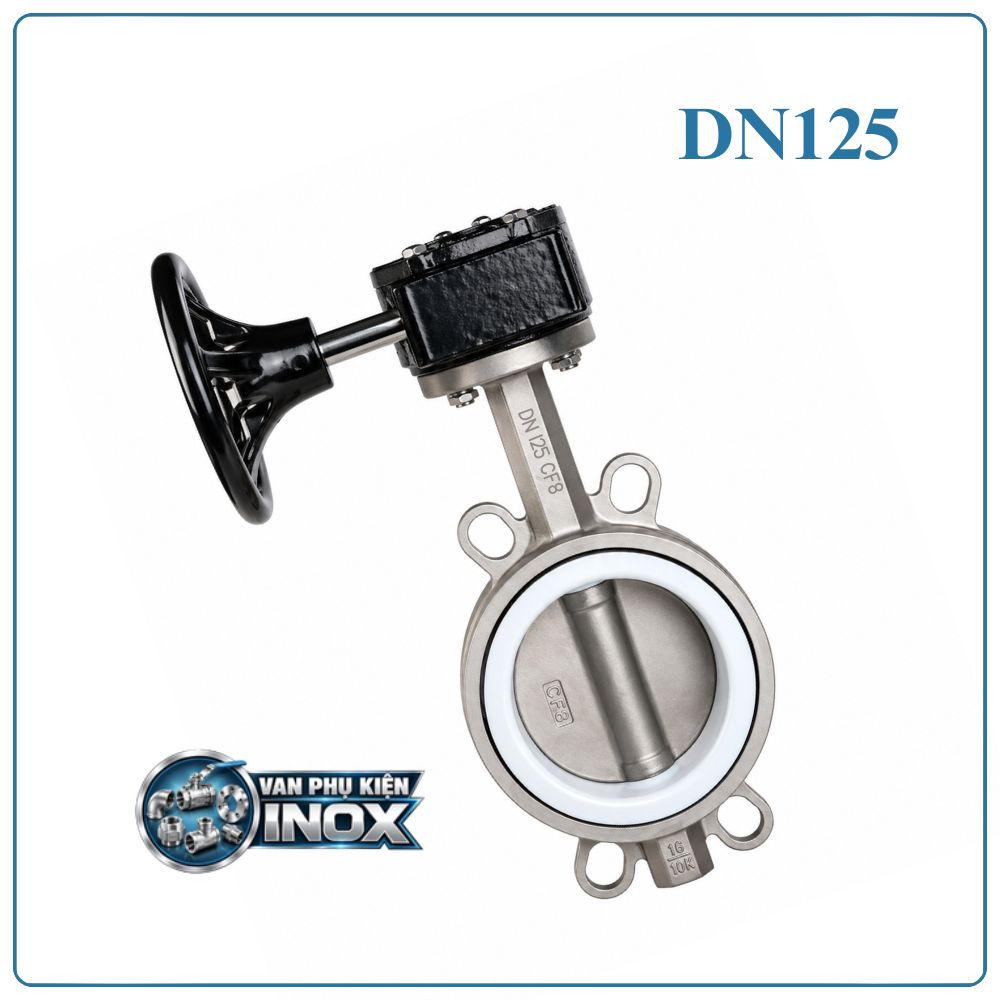

Van Bướm Inox Tay Quay DN125

Van bướm inox tay quay DN125 là gì?

Van bướm inox tay quay DN125 là dòng van công nghiệp dùng để kiểm soát dòng lưu chất trên đường ống DN125, tương đương 5 inch và đường kính ngoài Φ140mm. Van sử dụng thân inox 304, đĩa van dạng bướm và cơ cấu tay quay hộp số, phù hợp với những hệ thống cần đóng mở thường xuyên nhưng không yêu cầu bộ truyền động tự động.

Thiết kế của van tương đối gọn, trọng lượng không quá lớn so với nhiều dòng van cùng kích thước, đồng thời inox 304 giúp thiết bị có khả năng chống gỉ tốt trong môi trường sử dụng phù hợp.

Thông số kỹ thuật van bướm inox DN125

Ưu điểm của van bướm inox DN125

• Inox 304 có độ bền cơ học và khả năng chống ăn mòn tốt.
• Hộp số tay quay tạo mô-men xoắn lớn, giảm sức người khi thao tác.
• Không yêu cầu nguồn điện hoặc khí nén để vận hành.
• Cấu tạo không quá phức tạp, thuận tiện kiểm tra.
• Kích thước lắp đặt gọn hơn nhiều loại van công nghiệp khác.
• Có thể lựa chọn nhiều kiểu kết nối theo thiết kế đường ống.
• Thích hợp cho hệ thống cần đóng mở dòng chảy nhanh.

Các bộ phận chính của van

Van bướm inox tay quay DN125 gồm nhiều chi tiết phối hợp với nhau để thực hiện chức năng đóng mở:

• Thân van inox 304: Là phần kết cấu chính, liên kết van với hệ thống đường ống.
• Cánh bướm: Đĩa kim loại có nhiệm vụ chắn hoặc mở đường lưu thông của lưu chất.
• Trục điều khiển: Nối đĩa van với cơ cấu truyền động, giúp chuyển lực xoay thành chuyển động của cánh van.
• Gioăng: Tạo bề mặt tiếp xúc kín giữa đĩa và thân van khi van ở trạng thái đóng.
• Hộp số: Sử dụng cơ cấu bánh răng để giảm tốc độ quay và tăng lực tác động lên trục.
• Tay quay: Người vận hành sử dụng vô lăng để điều khiển van theo chiều đóng hoặc mở.

Nguyên lí hoạt động van bướm tay quay DN125

Khi xoay tay quay, chuyển động được truyền qua hộp số tới trục van. Trục tiếp tục làm đĩa van xoay quanh tâm đường ống.

Ở trạng thái mở hoàn toàn, đĩa được đưa về vị trí gần song song với hướng dòng chảy, giúp lưu chất đi qua van. Khi người vận hành quay theo chiều đóng, đĩa chuyển dần sang vị trí chắn ngang tiết diện ống.

Khi đĩa áp sát gioăng, dòng chảy được ngăn lại. Nhờ cơ chế này, van có thể thực hiện cả thao tác đóng ngắt và điều chỉnh lưu lượng ở mức phù hợp với yêu cầu của hệ thống.

Phạm vi ứng dụng của van bướm inox tay quay DN125

Van DN125 được lựa chọn cho các tuyến ống có kích thước tương ứng trong:

• Hệ thống cấp nước dân dụng và công nghiệp.
• Trạm xử lý nước sạch.
• Hệ thống thoát và xử lý nước thải.
• Đường ống tuần hoàn nước.
• Hệ thống điều hòa trung tâm, HVAC.
• Nhà máy chế biến thực phẩm và đồ uống.
• Dây chuyền sản xuất sử dụng lưu chất tương thích với inox 304.
• Hệ thống dẫn khí công nghiệp.
• Các tuyến ống cần thao tác đóng mở bằng tay.

Hướng dẫn lắp đặt van bướm inox tay quay DN125

Kiểm tra thiết bị: Xác nhận van đúng kích thước DN125 – 5 inch, kiểm tra thân van, đĩa, gioăng và bộ tay quay trước khi đưa vào lắp đặt.

Chuẩn bị đường ống: Làm sạch hai đầu ống và bề mặt kết nối. Các vị trí tiếp xúc cần phẳng, không có dị vật hoặc cặn hàn.

Đưa van vào hệ thống: Đặt van chính giữa hai đầu kết nối và căn chỉnh đồng tâm. Trong quá trình lắp, tránh để đĩa van va vào thành ống.

Siết liên kết: Lắp bulong đúng vị trí, sau đó siết từng bước theo đường chéo để lực ép được phân bổ đồng đều.

Kiểm tra sau lắp: Xoay tay quay qua một vài chu kỳ đóng mở. Đảm bảo đĩa di chuyển trơn tru, không bị kẹt trước khi đưa hệ thống vào vận hành chính thức.

Lưu ý khi chọn van bướm inox tay quay DN125

Để van hoạt động đúng yêu cầu, cần xác định trước các yếu tố như kích thước đường ống, áp lực, nhiệt độ và loại lưu chất. Đặc biệt, gioăng EPDM và PTFE có đặc tính chịu nhiệt, chịu hóa chất khác nhau, vì vậy không nên lựa chọn chỉ dựa vào kích thước van.

Đối với hệ thống có môi trường ăn mòn, cần đánh giá khả năng tương thích của inox 304 với lưu chất thực tế trước khi sử dụng.

Địa chỉ cung cấp van bướm inox tay quay DN125

DTA Việt Nam chuyên cung cấp van bướm inox tay quay DN125 inox 304 phục vụ hệ thống cấp nước, xử lý nước, HVAC, thực phẩm và các công trình công nghiệp.

Khách hàng có thể được tư vấn lựa chọn kiểu kết nối, vật liệu gioăng, cấp áp lực và cấu hình van phù hợp với từng tuyến ống.
