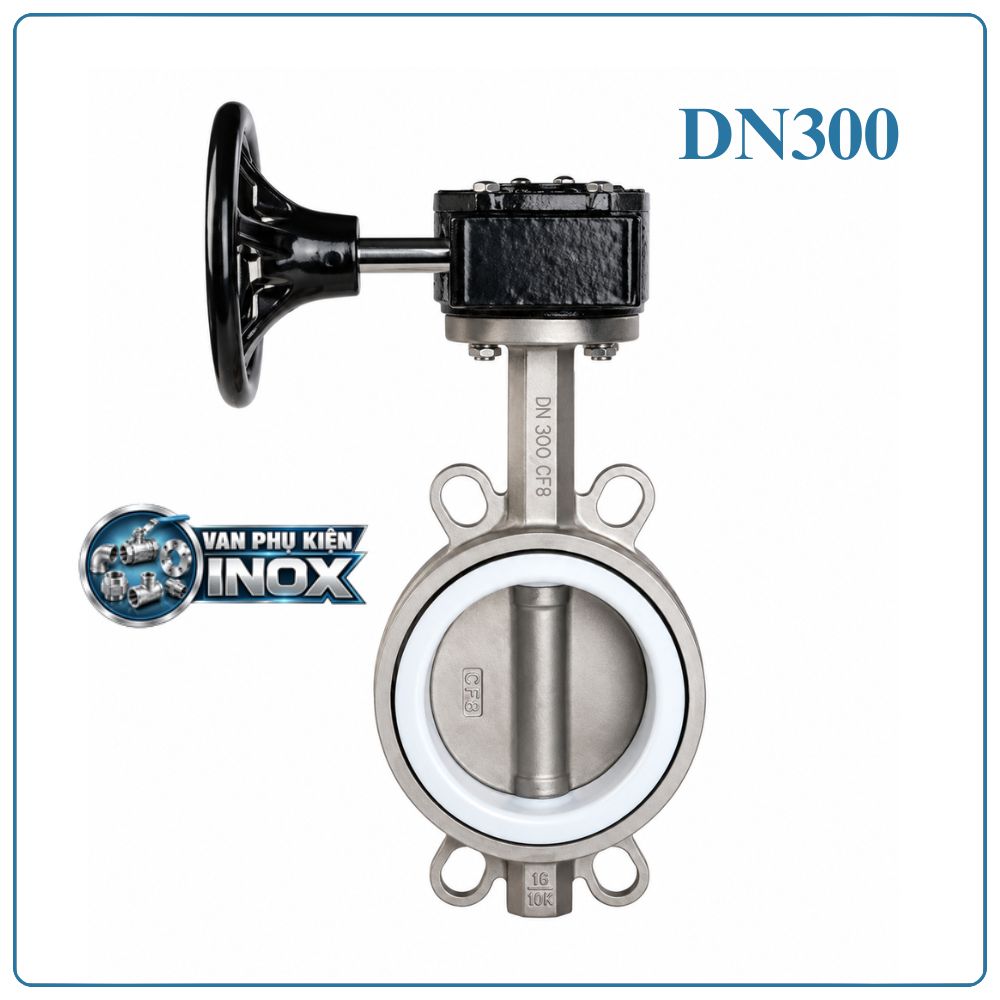

Van Bướm Inox Tay Quay DN300

Van bướm inox tay quay DN300 là gì?

Van bướm inox tay quay DN300 là thiết bị dùng để đóng ngắt và điều chỉnh dòng chảy trên đường ống DN300, tương đương 12 inch và đường kính ngoài Φ324mm. Van sử dụng inox 304 làm vật liệu chính, kết hợp đĩa van dạng cánh bướm và bộ truyền động tay quay hộp số.

Với kích thước lớn, van thường được bố trí trên các tuyến ống chính có lưu lượng cao. Cơ cấu hộp số giúp giảm lực vận hành, cho phép người dùng điều khiển van thuận tiện mà không cần sử dụng nguồn điện hay khí nén.

Thông số kỹ thuật van bướm inox DN300

Lưu ý: Nhiệt độ làm việc thực tế còn phụ thuộc vào loại gioăng. Khi sử dụng với lưu chất có nhiệt độ cao hoặc đặc tính đặc biệt, cần lựa chọn vật liệu làm kín phù hợp.

Ưu điểm của van bướm inox tay quay DN300

Van DN300 có kích thước lớn nên việc sử dụng hộp số tay quay mang lại nhiều thuận lợi trong quá trình vận hành:

• Inox 304 có khả năng chống gỉ và chống ăn mòn tốt.
• Hộp số hỗ trợ tăng lực đóng mở cho van kích thước lớn.
• Không cần nguồn điện hoặc khí nén khi vận hành.
• Thiết kế dạng bướm giúp tiết kiệm không gian lắp đặt.
• Thời gian đóng mở tương đối nhanh với góc xoay 90°.
• Kết cấu ít chi tiết phức tạp, thuận tiện kiểm tra.
• Có thể sử dụng cho nhiều tuyến ống công nghiệp có lưu lượng lớn.

Cấu tạo van bướm inox tay quay DN300

Một bộ van bướm inox DN300 gồm các thành phần chính:

• Thân van inox 304: Là phần kết cấu bao quanh đĩa, đồng thời tạo vị trí kết nối với hệ thống đường ống.
• Đĩa van inox 304: Được đặt giữa lòng van, xoay quanh trục để thay đổi tiết diện lưu thông.
• Trục van: Truyền chuyển động từ bộ hộp số đến đĩa van.
• Gioăng làm kín: Tạo bề mặt kín khi đĩa van chuyển về trạng thái đóng.
• Hộp số giảm tốc: Giúp biến chuyển động quay của tay quay thành mô-men xoắn phù hợp để điều khiển đĩa.
• Tay quay: Bộ phận thao tác trực tiếp của người vận hành.

Nguyên lý đóng mở của van bướm DN300

Van sử dụng nguyên lý xoay đĩa quanh trục cố định.

Khi xoay tay quay theo chiều mở, lực được truyền qua hệ thống bánh răng đến trục van. Đĩa van xoay dần khỏi vị trí chắn dòng và khi đạt trạng thái mở hoàn toàn sẽ nằm gần song song với hướng lưu chất.

Khi quay theo chiều ngược lại, đĩa van trở về vị trí chắn ngang đường ống. Gioăng làm kín tiếp xúc với đĩa, giúp hạn chế dòng lưu chất đi qua.

Nhờ có thể thay đổi góc xoay của đĩa, van cũng có thể được sử dụng để điều chỉnh lưu lượng trong phạm vi phù hợp với hệ thống.

Ứng dụng của van bướm inox tay quay DN300

DN300 thường được sử dụng cho các tuyến ống chính trong:

• Hệ thống cấp nước công nghiệp.
• Trạm bơm và đường ống phân phối nước.
• Nhà máy xử lý nước sạch.
• Hệ thống thu gom và xử lý nước thải.
• Đường ống nước tuần hoàn.
• Hệ thống HVAC và giải nhiệt công nghiệp.
• Nhà máy thực phẩm, đồ uống.
• Hệ thống dẫn khí có môi trường tương thích.
• Các dây chuyền sản xuất công nghiệp sử dụng lưu chất phù hợp với inox 304.

Hướng dẫn lắp đặt van bướm inox DN300

Bước 1: Kiểm tra van và hệ thống

Xác nhận đường ống sử dụng đúng kích thước DN300 – 12 inch – Φ324mm. Kiểm tra kiểu kết nối, cấp áp lực và tình trạng van trước khi lắp.

Bước 2: Chuẩn bị đường ống

Vệ sinh sạch mặt kết nối và bên trong đường ống. Loại bỏ mạt hàn, bụi bẩn hoặc vật cứng có thể làm ảnh hưởng đến đĩa và gioăng.

Bước 3: Định vị van

Đưa van vào đúng vị trí, căn chỉnh đồng tâm với đường ống. Không để đĩa van bị va chạm vào thành ống khi đưa thiết bị vào.

Bước 4: Siết bulong

Lắp bulong và siết từng bước theo đường chéo. Lực siết cần phân bố đều để giữ van ổn định và không làm ảnh hưởng đến độ kín.

Bước 5: Kiểm tra vận hành

Xoay tay quay để kiểm tra toàn bộ hành trình đóng mở. Sau khi hệ thống chạy thử, kiểm tra lại các vị trí liên kết nhằm phát hiện rò rỉ nếu có.

Mua van bướm inox tay quay DN300 chính hãng

DTA Việt Nam cung cấp van bướm inox tay quay DN300 inox 304 phục vụ các hệ thống cấp nước, xử lý nước thải, HVAC và đường ống công nghiệp quy mô lớn.

Sản phẩm được tư vấn theo kích thước đường ống, áp lực làm việc, kiểu kết nối và loại gioăng phù hợp với điều kiện sử dụng thực tế.
