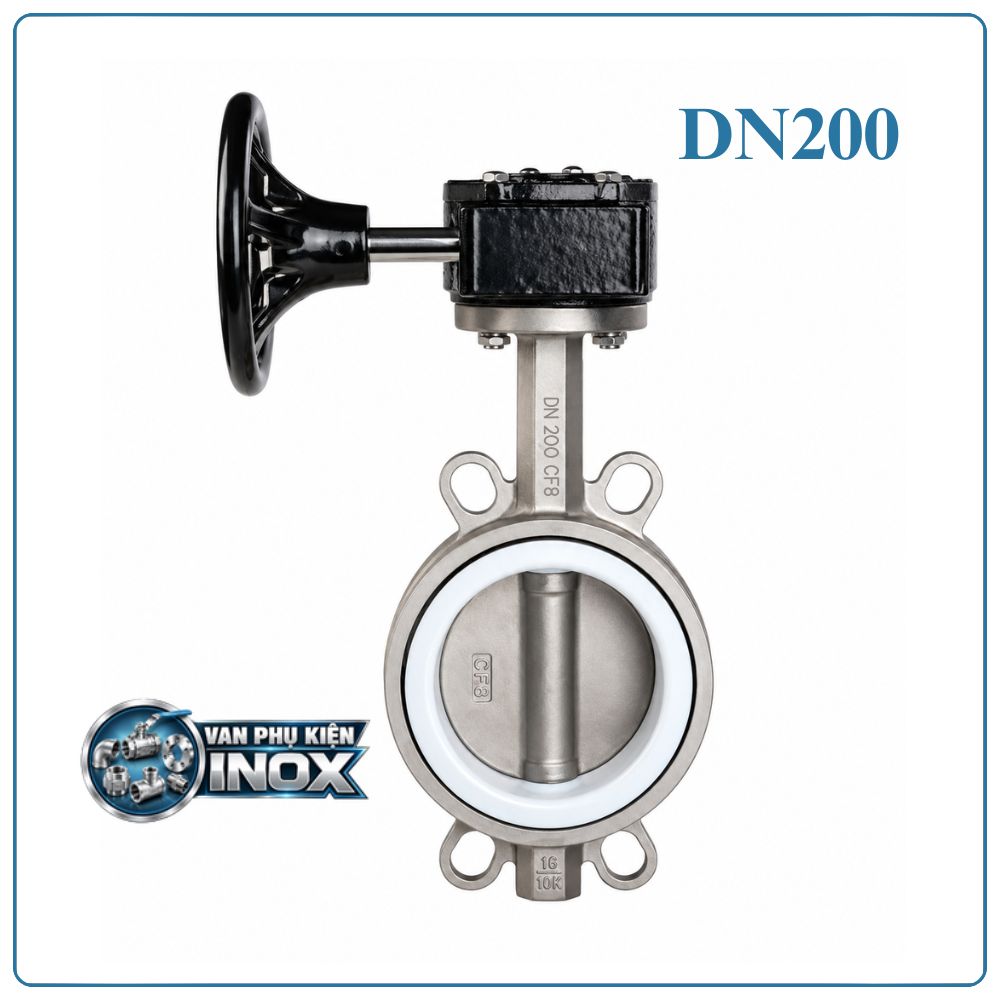

Van Bướm Inox Tay Quay DN200

Van bướm inox tay quay DN200 là gì?

Van bướm inox tay quay DN200 là dòng van công nghiệp được lắp trên đường ống DN200, tương đương 8 inch và đường kính ngoài Φ219mm. Thiết bị sử dụng inox 304 làm vật liệu chế tạo, kết hợp cánh bướm và cơ cấu hộp số tay quay để kiểm soát dòng lưu chất.

Với kích thước lớn, van thường được lựa chọn cho các tuyến ống có lưu lượng cao trong hệ thống cấp nước, xử lý nước thải, HVAC, thực phẩm và sản xuất công nghiệp.

Thông số kỹ thuật van bướm inox tay quay DN200

Lưu ý: Khoảng nhiệt độ trên phụ thuộc vào vật liệu gioăng. Khi sử dụng trong môi trường có nhiệt độ hoặc tính chất đặc biệt, cần lựa chọn vật liệu làm kín tương thích.

Ưu điểm của van bướm inox DN200 tay quay

DN200 là kích thước thường xuất hiện trong các tuyến ống chính, do đó cơ cấu truyền động là yếu tố quan trọng. Bộ hộp số giúp giảm đáng kể lực thao tác, mang lại một số lợi ích:

• Thân và đĩa van sử dụng inox 304.
• Khả năng chống gỉ tốt trong điều kiện sử dụng phù hợp.
• Hộp số tạo mô-men xoắn lớn, phù hợp với van kích thước DN200.
• Không phụ thuộc vào nguồn điện hoặc khí nén.
• Thiết kế không quá cồng kềnh so với nhiều loại van cùng kích thước.
• Đóng mở nhanh nhờ cơ chế xoay 90°.
• Có thể tháo kiểm tra và bảo dưỡng tương đối thuận tiện.
• Phù hợp với các tuyến ống cần vận hành thủ công.

Cấu tạo van bướm inox tay quay DN200

Van gồm các chi tiết chính:

• Thân van: Sử dụng inox 304, tạo kết cấu chịu lực và liên kết van với đường ống.
• Đĩa van: Có dạng đĩa tròn, nằm trong lòng van và xoay quanh trục để thay đổi tiết diện dòng chảy.
• Trục van: Là bộ phận truyền mô-men xoắn từ hộp số tới đĩa.
• Gioăng: Đảm nhiệm chức năng làm kín tại khu vực tiếp xúc giữa đĩa và thân van.
• Hộp số: Cơ cấu bánh răng giúp giảm tốc độ quay và tăng lực điều khiển.
• Tay quay: Vô lăng điều khiển đặt phía trên hộp số, cho phép người vận hành thao tác trực tiếp.

Nguyên lý đóng mở van bướm DN200

Van hoạt động nhờ việc thay đổi góc của đĩa van bên trong đường ống.

Khi người vận hành xoay tay quay theo chiều mở, hộp số truyền chuyển động xuống trục. Đĩa van từ từ xoay khỏi vị trí chắn dòng và đưa về hướng gần song song với đường ống.

Khi đóng, đĩa quay ngược lại cho đến khi nằm ngang qua tiết diện dòng chảy. Gioăng tiếp xúc với đĩa giúp hạn chế lưu chất đi qua.

Ngoài hai trạng thái đóng và mở hoàn toàn, van còn có thể được đặt ở góc trung gian để điều chỉnh lưu lượng trong những hệ thống cho phép sử dụng van bướm để điều tiết.

Van bướm inox tay quay DN200 dùng cho hệ thống nào?

Với đường kính danh nghĩa DN200, van thường được lắp trên các tuyến ống chính hoặc đường ống có lưu lượng tương đối lớn:

• Hệ thống cấp nước nhà máy.
• Trạm bơm và đường ống phân phối nước.
• Hệ thống xử lý nước thải.
• Tuyến nước tuần hoàn công nghiệp.
• Hệ thống HVAC và đường ống chiller.
• Nhà máy chế biến thực phẩm, đồ uống.
• Hệ thống khí công nghiệp.
• Các dây chuyền sản xuất sử dụng lưu chất phù hợp với inox 304.

Quy trình lắp đặt van bướm inox DN200

Kiểm tra trước khi lắp:
Đối chiếu kích thước van với đường ống DN200 – 8 inch – Φ219mm. Kiểm tra kiểu kết nối, áp lực và tình trạng gioăng.

Làm sạch đường ống:
Vệ sinh mặt kết nối và bên trong đường ống, đặc biệt loại bỏ mạt hàn hoặc vật cứng có thể làm hỏng bề mặt đĩa.

Căn chỉnh van:
Đưa van vào đúng vị trí giữa hai đầu kết nối. Căn tâm chính xác để đĩa có thể xoay tự do.

Cố định thiết bị:
Lắp bulong và siết đều từng bên theo đường chéo. Tránh siết quá mạnh tại một vị trí.

Chạy thử:
Vận hành tay quay qua toàn bộ hành trình. Sau khi hệ thống có áp, kiểm tra lại khả năng đóng kín và các điểm liên kết.

Mua van bướm inox tay quay DN200 ở đâu?

DTA Việt Nam cung cấp van bướm inox tay quay DN200 inox 304 cho các công trình cấp nước, xử lý nước, HVAC và hệ thống đường ống công nghiệp.

Sản phẩm có nhiều phương án kết nối và lựa chọn gioăng theo điều kiện sử dụng. Đội ngũ kỹ thuật hỗ trợ xác định kích thước, áp lực và cấu hình phù hợp trước khi đặt hàng.
