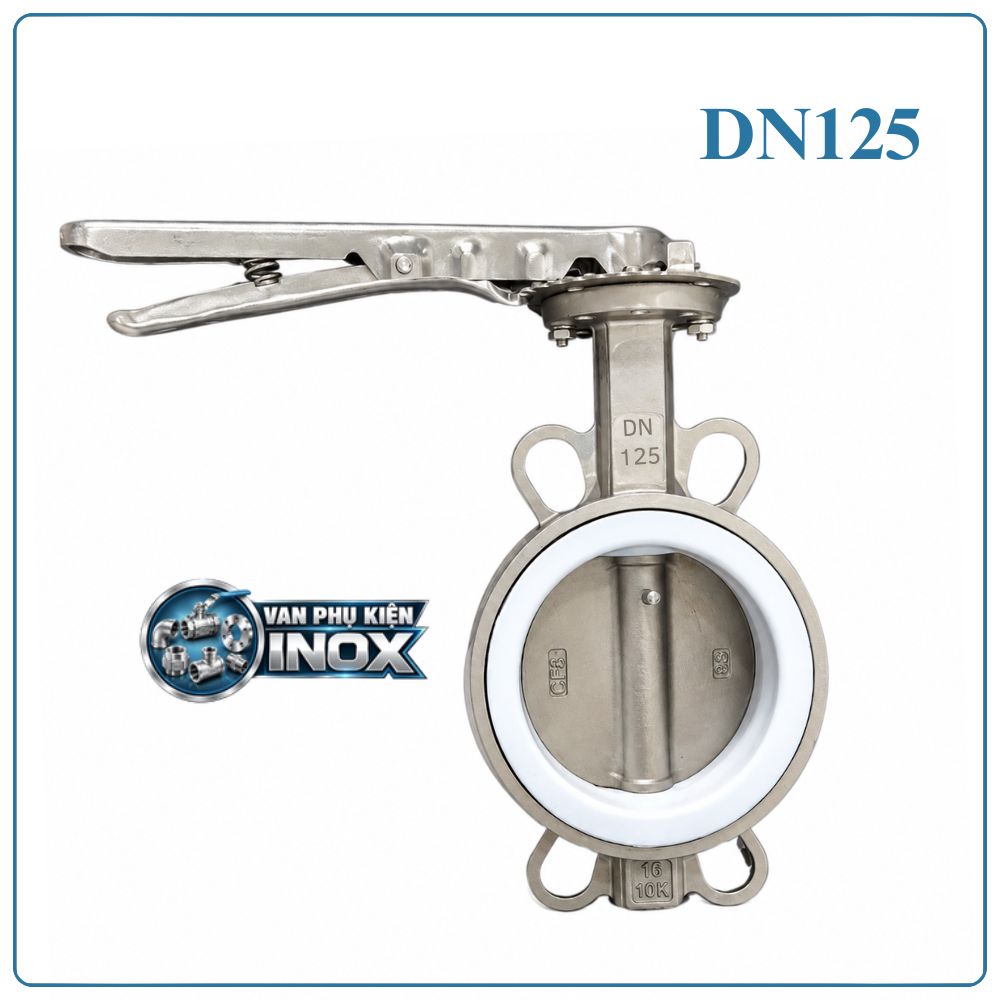

Van Bướm Inox Tay Gạt DN125

Van Bướm Inox Tay Gạt DN125 Là Gì?

Van bướm inox tay gạt DN125 là loại van bướm sử dụng đĩa van dạng hình tròn đặt bên trong đường ống. Khi xoay tay gạt, đĩa van quay quanh trục để thực hiện đóng hoặc mở dòng chảy.

Van thường được thiết kế theo kiểu wafer, lắp đặt kẹp giữa hai mặt bích của đường ống. Với kích thước DN125, van phù hợp cho các hệ thống đường ống có đường kính danh nghĩa 125 mm, thường được sử dụng trong hệ thống cấp nước, xử lý nước, thực phẩm và các đường ống công nghiệp.

• DN125 = 5 inch
• Đường kính ngoài ống thép DN125 thường khoảng 141,3 mm

Thông số kỹ thuật van bướm inox tay gạt DN125

Thông số	Đặc điểm
Tên sản phẩm	Van bướm inox tay gạt DN125
Kích thước	DN125 – 5 inch
Kiểu van	Van bướm
Kiểu vận hành	Tay gạt
Kiểu kết nối	Wafer
Vật liệu thân	Inox 304
Đĩa van	Inox 304
Trục van	Inox
Gioăng	EPDM / PTFE hoặc vật liệu phù hợp
Áp suất làm việc	PN10 / PN16 tùy model
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng và cấu hình van
Môi trường sử dụng	Nước, nước sạch, khí, thực phẩm, hóa chất phù hợp…
Kích thước danh nghĩa	DN125
Quy cách	5 inch
Xuất xứ	Trung Quốc, Đài Loan, Hàn Quốc… tùy model
Tình trạng hàng	Mới 100%
Giấy tờ	CO, CQ

Cấu tạo van bướm inox tay gạt DN125

Van bướm inox DN125 có cấu tạo tương đối đơn giản, gồm các bộ phận chính sau:

Thân van

Thân van là phần bao quanh và cố định các bộ phận bên trong. Thân van được chế tạo từ inox 304, có khả năng chống gỉ và chống ăn mòn tốt, phù hợp với nhiều môi trường sử dụng.

Đĩa van

Đĩa van có dạng hình tròn và nằm trong lòng đường ống. Đây là bộ phận trực tiếp thực hiện nhiệm vụ đóng hoặc mở dòng chảy.

Khi tay gạt được xoay, đĩa van quay theo trục. Khi đĩa nằm song song với dòng chảy, van mở; khi đĩa xoay vuông góc với dòng chảy, van đóng.

Trục van

Trục van kết nối tay gạt với đĩa van, có nhiệm vụ truyền chuyển động từ bộ phận điều khiển xuống đĩa van.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa đĩa van và thân van khi van ở trạng thái đóng.

Việc lựa chọn gioăng phù hợp rất quan trọng vì vật liệu gioăng cần đáp ứng được môi chất, nhiệt độ và áp suất làm việc của hệ thống.

Tay gạt

Tay gạt là bộ phận điều khiển van bằng tay. Người vận hành chỉ cần xoay tay gạt để đưa van về trạng thái đóng hoặc mở.

Nguyên lý hoạt động của van bướm inox tay gạt DN125

Van hoạt động dựa trên chuyển động xoay của đĩa van quanh trục.

Khi van mở, tay gạt được đưa về vị trí mở, đĩa van xoay theo hướng gần song song với dòng chảy. Lưu chất có thể đi qua van.

Khi van đóng, tay gạt được xoay về vị trí đóng, đĩa van xoay gần vuông góc với dòng chảy và kết hợp với gioăng để ngăn dòng lưu chất đi qua.

Ưu điểm của van bướm inox tay gạt DN125

Thiết kế nhỏ gọn

Van bướm có chiều dài lắp đặt tương đối ngắn, phù hợp với những hệ thống có không gian hạn chế. Kiểu kết nối wafer giúp van dễ dàng lắp đặt giữa hai mặt bích.

Khả năng chống ăn mòn tốt

Van sử dụng inox 304, có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường thông thường. Vật liệu này được sử dụng phổ biến trong các hệ thống nước, thực phẩm và đường ống công nghiệp.

Đóng mở nhanh

Tay gạt cho phép người vận hành đóng hoặc mở van nhanh chóng mà không cần sử dụng nguồn điện hoặc khí nén.

Dễ lắp đặt và bảo trì

Cấu tạo đơn giản giúp quá trình lắp đặt, tháo kiểm tra và bảo trì van tương đối thuận tiện.

Độ bền tốt

Thân và đĩa van bằng inox 304 có độ bền tốt, giúp van hoạt động ổn định trong điều kiện sử dụng phù hợp.

Ứng dụng van bướm inox tay gạt DN125

Van bướm inox DN125 được sử dụng trong nhiều hệ thống đường ống công nghiệp và dân dụng.

Hệ thống cấp thoát nước

Van được dùng để đóng mở các tuyến đường ống cấp nước, đường ống kỹ thuật và hệ thống xử lý nước.

Nhà máy thực phẩm và đồ uống

Van inox 304 được sử dụng trong một số hệ thống đường ống liên quan đến nước, thực phẩm và đồ uống tùy theo yêu cầu của từng dây chuyền.

Hệ thống hóa chất

Van có thể được sử dụng với một số loại hóa chất tương thích với inox 304 và vật liệu gioăng.

Hệ thống PCCC

Van bướm DN125 có thể được sử dụng trong một số hệ thống đường ống PCCC tùy theo thiết kế và yêu cầu kỹ thuật của hệ thống.

Hệ thống khí

Van có thể được sử dụng trong một số đường ống khí, tùy thuộc vào áp suất và yêu cầu kỹ thuật.

Hệ thống xử lý nước

Van được ứng dụng trong hệ thống lọc nước, xử lý nước công nghiệp, nước sạch và nhiều hệ thống đường ống kỹ thuật khác.

Cách lựa chọn van bướm inox tay gạt DN125

Để lựa chọn đúng sản phẩm, cần xác định kích thước đường ống, vật liệu, áp suất, nhiệt độ và môi chất sử dụng.

1. Xác định đúng kích thước

Hệ thống sử dụng đường ống DN125 cần lựa chọn van đúng kích thước danh nghĩa DN125 – 5 inch.

2. Kiểm tra vật liệu

Van sử dụng inox 304, phù hợp với nhiều hệ thống nước, thực phẩm và môi trường công nghiệp thông thường.

3. Xác định áp suất

Kiểm tra áp suất làm việc của hệ thống và lựa chọn van có cấp áp suất phù hợp như PN10 hoặc PN16 tùy model.

4. Kiểm tra nhiệt độ

Nhiệt độ làm việc ảnh hưởng đến khả năng làm kín và tuổi thọ của gioăng. Cần lựa chọn gioăng phù hợp với điều kiện nhiệt độ thực tế.

5. Kiểm tra môi chất

Cần xác định chính xác môi chất đi qua đường ống để đảm bảo inox 304 và gioăng có khả năng tương thích.

6. Kiểm tra tiêu chuẩn kết nối

Đối với van bướm wafer, cần kiểm tra tiêu chuẩn mặt bích của đường ống để đảm bảo van có thể lắp đặt đúng kỹ thuật.

Hướng dẫn lắp đặt van bướm inox DN125 chi tiết

Việc lắp đặt đúng kỹ thuật giúp van hoạt động ổn định, hạn chế rò rỉ và tránh làm hư hỏng gioăng hoặc đĩa van.

Bước 1: Kiểm tra van trước khi lắp

Kiểm tra tổng thể van trước khi đưa vào hệ thống. Cần đảm bảo thân van, đĩa van, trục, gioăng và tay gạt không bị nứt, móp hoặc hư hỏng trong quá trình vận chuyển.

Đồng thời kiểm tra đúng kích thước DN125, đúng vật liệu inox 304 và đúng cấp áp suất theo yêu cầu của hệ thống.

Bước 2: Kiểm tra đường ống và mặt bích

Hai đầu đường ống cần được cố định chắc chắn và căn chỉnh đồng tâm. Bề mặt mặt bích phải sạch, phẳng, không có bụi bẩn, dị vật hoặc phần kim loại nhô ra có thể làm ảnh hưởng đến độ kín.

Khoảng cách giữa hai mặt bích cần đủ để đưa van vào mà không phải dùng lực ép mạnh lên thân van.

Bước 3: Đưa van vào giữa hai mặt bích

Đưa van bướm DN125 vào vị trí giữa hai mặt bích.

Ở bước này cần chú ý đĩa van không được va chạm vào mặt trong của đường ống. Có thể đưa đĩa van về vị trí hơi mở để thuận tiện căn chỉnh trong quá trình lắp.

Bước 4: Căn chỉnh van

Căn chỉnh thân van nằm đúng tâm đường ống và đảm bảo các lỗ bu lông của hai mặt bích được bố trí chính xác.

Không nên dùng bu lông để kéo hai mặt bích về phía nhau nếu khoảng cách ban đầu quá lớn vì có thể gây biến dạng hoặc ảnh hưởng đến thân và gioăng van.

Bước 5: Lắp bu lông

Sau khi van đã được căn chỉnh, tiến hành đưa bu lông qua các lỗ trên mặt bích.

Siết bu lông từng bước và theo thứ tự đối xứng để lực ép phân bố đều quanh van. Không nên siết quá chặt một bên trong khi bên còn lại chưa được căn chỉnh.

Bước 6: Kiểm tra tay gạt và đĩa van

Sau khi siết bu lông, vận hành tay gạt để kiểm tra khả năng đóng mở.

Đĩa van phải xoay nhẹ nhàng, không bị kẹt và không va chạm với thành ống. Kiểm tra cả hai trạng thái đóng và mở trước khi đưa hệ thống vào vận hành.

Bước 7: Kiểm tra độ kín

Tiến hành cấp lưu chất vào hệ thống với áp suất phù hợp và kiểm tra khu vực kết nối giữa van với hai mặt bích.

Nếu phát hiện rò rỉ, cần giảm áp suất, kiểm tra lại vị trí căn chỉnh và lực siết bu lông trước khi vận hành lại.

Câu hỏi thường gặp về van bướm inox tay gạt DN125

Van bướm inox tay gạt DN125 là gì?

Đây là van bướm có kích thước danh nghĩa DN125, sử dụng tay gạt để điều khiển đóng mở dòng chảy. Van được chế tạo bằng inox 304 và thường có kiểu kết nối wafer.

DN125 tương đương bao nhiêu inch?

DN125 tương đương 5 inch. Khi tìm kiếm sản phẩm, khách hàng có thể gặp các cách gọi như van bướm DN125, van bướm 5 inch hoặc van bướm inox DN125.

Van bướm inox DN125 có dùng cho nước sạch được không?

Có. Van có thể được sử dụng cho hệ thống nước sạch nếu vật liệu inox 304, gioăng và cấu hình van đáp ứng yêu cầu của hệ thống.

Van bướm DN125 có điều tiết dòng chảy được không?

Van bướm có thể được sử dụng để điều chỉnh lưu lượng trong một số hệ thống. Tuy nhiên, nếu yêu cầu điều tiết chính xác và liên tục, nên lựa chọn loại van chuyên dụng phù hợp.

Van bướm inox DN125 kết nối kiểu gì?

Van bướm DN125 phổ biến với kiểu kết nối wafer, được lắp đặt giữa hai mặt bích. Cần kiểm tra model và tiêu chuẩn mặt bích thực tế trước khi đặt hàng.

Địa chỉ cung cấp van bướm inox tay gạt DN125 uy tín

Van bướm inox tay gạt DN125 là lựa chọn phù hợp cho nhiều hệ thống đường ống nhờ thiết kế nhỏ gọn, thao tác nhanh, dễ lắp đặt và sử dụng vật liệu inox 304 có khả năng chống ăn mòn tốt.

DTA cung cấp van bướm inox tay gạt DN125 inox 304, với các lựa chọn xuất xứ Trung Quốc, Đài Loan, Hàn Quốc… tùy theo model và nhu cầu sử dụng.

DTA hỗ trợ tư vấn lựa chọn van theo kích thước đường ống, môi chất, áp suất, nhiệt độ và điều kiện làm việc thực tế.
