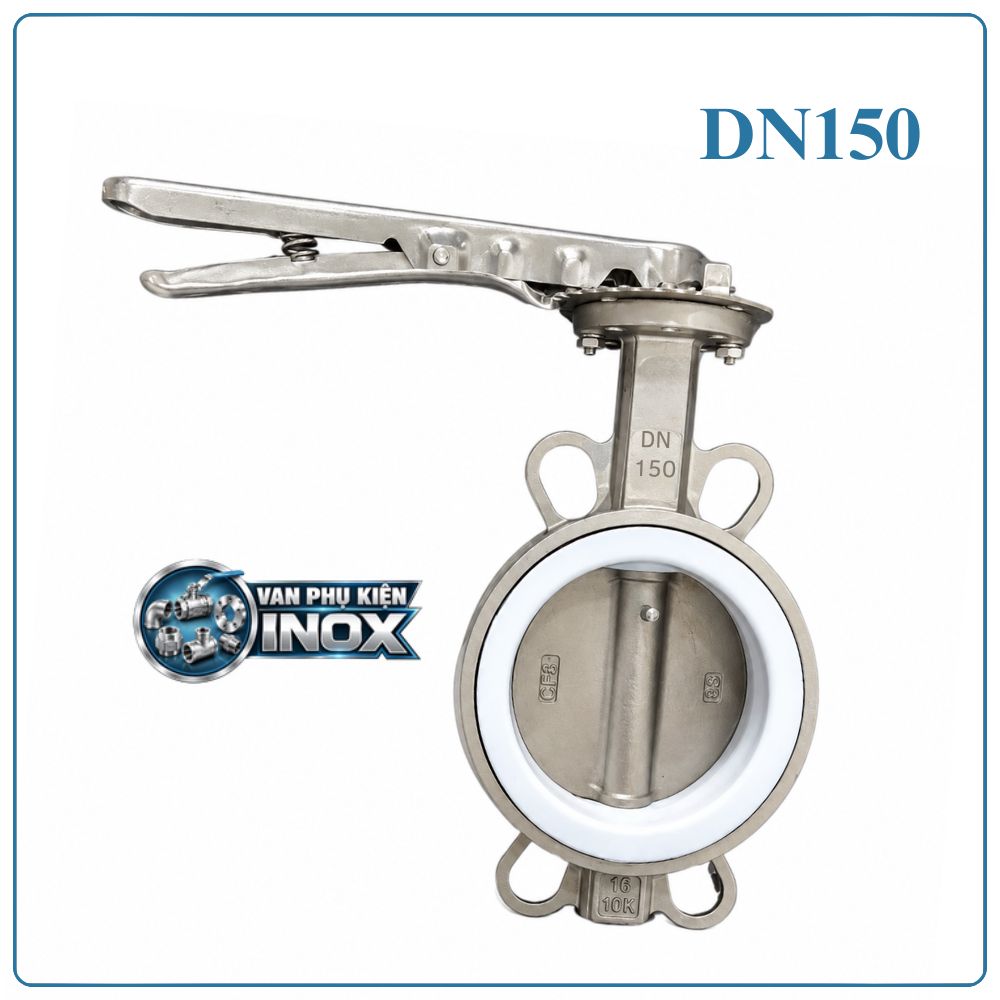

Van Bướm Inox Tay Gạt DN150

Van Bướm Inox Tay Gạt DN150 Là Gì?

Van bướm inox tay gạt DN150 là thiết bị dùng để kiểm soát dòng lưu chất trên đường ống có kích thước danh nghĩa DN150. Van sử dụng đĩa van dạng tròn kết hợp với cơ cấu tay gạt, cho phép người vận hành đóng hoặc mở dòng chảy nhanh chóng.

Với thiết kế dạng wafer, van được đặt giữa hai mặt bích và cố định bằng hệ thống bu lông. Kết cấu này giúp van có kích thước gọn, thuận tiện khi bố trí trong các tuyến ống có không gian lắp đặt hạn chế.

• DN150 = 6 inch
• Đường kính ngoài ống thép DN150 thường khoảng 168,3 mm

Thông số kỹ thuật van bướm inox tay gạt DN150

Thông số	Đặc điểm
Tên sản phẩm	Van bướm inox tay gạt DN150
Kích thước danh nghĩa	DN150 – 6 inch
Chủng loại	Van bướm
Cơ cấu điều khiển	Tay gạt
Kiểu lắp đặt	Wafer
Vật liệu thân	Inox 304
Vật liệu đĩa	Inox 304
Trục van	Inox
Vật liệu làm kín	EPDM / PTFE hoặc vật liệu phù hợp
Áp suất làm việc	PN10 / PN16 tùy model
Nhiệt độ	Theo loại gioăng và cấu hình sản phẩm
Lưu chất	Nước, khí, thực phẩm, một số hóa chất phù hợp
Kích thước	DN150
Quy cách	6 inch
Xuất xứ	Trung Quốc, Đài Loan, Hàn Quốc… tùy model
Tình trạng	Hàng mới 100%
Chứng từ	CO, CQ

Cấu tạo van bướm inox tay gạt DN150

Van bướm DN150 được hình thành từ nhiều chi tiết phối hợp với nhau để tạo thành cơ cấu đóng mở hoàn chỉnh.

• Thân van có nhiệm vụ định vị đĩa, trục và bộ phận làm kín. Vật liệu inox 304 giúp thân van có khả năng chống gỉ tốt trong điều kiện sử dụng phù hợp.
• Đĩa van nằm trên đường đi của lưu chất. Khi quay quanh trục, đĩa thay đổi tiết diện dòng chảy để thực hiện chức năng đóng hoặc mở.
• Trục van truyền lực từ tay gạt xuống đĩa. Bộ phận này cần đảm bảo độ chắc chắn để quá trình thao tác không bị sai lệch.
• Gioăng van nằm tại vị trí làm kín, hạn chế lưu chất rò ra ngoài khi van đóng. Loại gioăng cần được lựa chọn dựa trên môi trường và nhiệt độ vận hành.
• Tay gạt được bố trí bên ngoài thân van, giúp người sử dụng thao tác trực tiếp mà không cần thiết bị truyền động.

Van bướm inox DN150 hoạt động như thế nào?

Khi người vận hành tác động lên tay gạt, lực xoay được truyền xuống trục và làm đĩa van chuyển động.

Ở trạng thái mở hoàn toàn, đĩa van nằm theo hướng thuận với dòng lưu chất nên dòng chảy đi qua tương đối dễ dàng.

Khi chuyển tay gạt về trạng thái đóng, đĩa van xoay ngang đường ống và phối hợp với gioăng để ngăn lưu chất tiếp tục đi qua.

Cơ chế này cho phép thao tác đóng mở nhanh, đặc biệt phù hợp với những tuyến ống cần thường xuyên cô lập để bảo dưỡng hoặc kiểm tra.

Ưu điểm nổi bật của van bướm inox tay gạt DN150

Kết cấu gọn trên đường ống lớn

Mặc dù sử dụng cho đường ống DN150, van bướm vẫn có kết cấu tương đối gọn so với nhiều dòng van cùng kích thước. Đây là ưu điểm khi bố trí thiết bị trong phòng máy hoặc hệ thống đường ống dày đặc.

Inox 304 bền và dễ sử dụng

Thân và đĩa van sử dụng inox 304, phù hợp với nhiều ứng dụng cần khả năng chống gỉ và độ bền cơ học tốt.

Thao tác trực tiếp

Tay gạt giúp người vận hành nhận biết nhanh trạng thái đóng mở của van và thao tác ngay tại vị trí lắp đặt.

Thuận tiện cho bảo dưỡng

Cấu tạo không quá phức tạp giúp việc kiểm tra các bộ phận như gioăng, đĩa và cơ cấu điều khiển tương đối thuận tiện.

Phù hợp nhiều hệ thống

DN150 là kích thước phổ biến trong các tuyến ống cấp nước, xử lý nước và nhiều hệ thống công nghiệp, vì vậy van có phạm vi ứng dụng khá rộng.

Ứng dụng của van bướm inox tay gạt DN150

Hệ thống cấp nước

Van được lắp trên các tuyến ống cấp nước có kích thước DN150 nhằm cô lập từng khu vực khi cần bảo trì hoặc sửa chữa.

Trạm xử lý nước

Trong dây chuyền lọc và xử lý nước, van được sử dụng tại các tuyến ống dẫn nước đầu vào, đầu ra hoặc giữa các công đoạn.

Nhà máy sản xuất

Van inox 304 có thể xuất hiện trong các đường ống kỹ thuật của nhà máy, đặc biệt ở những khu vực yêu cầu thiết bị có khả năng chống gỉ.

Ngành thực phẩm

Với cấu hình vật liệu phù hợp, van có thể được sử dụng trên một số tuyến nước hoặc đường ống phục vụ dây chuyền sản xuất thực phẩm và đồ uống.

Hệ thống khí

Van có thể được sử dụng để cô lập một số tuyến khí khi thông số áp suất và vật liệu làm kín đáp ứng yêu cầu.

Hệ thống công nghiệp

Van bướm DN150 được sử dụng trong nhiều đường ống kỹ thuật, hệ thống tuần hoàn nước và các ứng dụng công nghiệp khác.

Kinh nghiệm chọn van bướm inox DN150

Không nên chỉ dựa vào kích thước đường ống khi chọn van. Một số thông tin cần được xác định trước khi đặt hàng.

• Kích thước đường ống: Đảm bảo hệ thống thực tế sử dụng DN150, tương đương 6 inch.
• Áp suất: Đối chiếu áp suất vận hành với cấp áp suất của van. Không nên lựa chọn van có thông số thấp hơn yêu cầu hệ thống.
• Môi chất: Xác định lưu chất đi qua van để chọn vật liệu gioăng phù hợp.
• Nhiệt độ: Nhiệt độ cao có thể ảnh hưởng đến khả năng làm kín, do đó cần kiểm tra giới hạn nhiệt độ của gioăng.
• Mặt bích: Kiểm tra tiêu chuẩn và kích thước mặt bích để đảm bảo van wafer có thể lắp vừa hệ thống.
• Không gian thao tác: Tay gạt cần có đủ khoảng trống để người vận hành đóng mở thuận tiện.

Hướng dẫn lắp đặt van bướm inox tay gạt DN150

Lắp đặt van DN150 cần chú ý nhiều hơn đến độ đồng tâm của đường ống và vị trí của đĩa van vì kích thước đường ống lớn hơn.

Chuẩn bị trước khi lắp

Ngắt hoàn toàn dòng lưu chất và xả áp trong đường ống. Không tiến hành tháo hoặc lắp van khi hệ thống vẫn còn áp suất.

Kiểm tra van, mặt bích, bu lông và các phụ kiện liên quan. Làm sạch khu vực lắp đặt để tránh bụi bẩn hoặc vật thể lạ lọt vào bên trong đường ống.

Đưa van vào vị trí

Đưa hai mặt bích về vị trí phù hợp, sau đó đặt van vào khoảng giữa.

Nên để đĩa van ở trạng thái hơi mở trong lúc căn chỉnh. Điều này giúp giảm nguy cơ đĩa van bị cấn vào thành ống.

Căn chỉnh đường ống

Hai mặt bích cần nằm song song và đồng tâm với nhau. Khoảng cách giữa hai mặt bích phải phù hợp với chiều dài lắp đặt của van.

Không dùng lực của bu lông để ép mạnh hai mặt bích vào van nếu khoảng cách ban đầu không chính xác.

Lắp và siết bu lông

Đưa bu lông qua các lỗ liên kết rồi siết từng bước.

Nên thực hiện theo trình tự chéo đối xứng, giúp lực ép phân bổ đều quanh thân van và hạn chế tình trạng lệch van.

Sau khi siết sơ bộ, kiểm tra lại vị trí của van trước khi siết hoàn thiện.

Kiểm tra chuyển động của đĩa

Thao tác tay gạt từ vị trí mở sang đóng và ngược lại.

Quan sát xem đĩa van có quay tự do hay bị chạm vào thành ống. Nếu xuất hiện hiện tượng kẹt, cần dừng thao tác và kiểm tra lại độ đồng tâm của hệ thống.

Chạy thử hệ thống

Sau khi hoàn tất lắp đặt, cấp lưu chất từ từ vào đường ống.

Theo dõi khu vực hai mặt bích và thân van để phát hiện rò rỉ. Đồng thời kiểm tra khả năng vận hành của tay gạt.

Nếu hệ thống hoạt động ổn định, có thể đưa van vào vận hành bình thường.

Câu hỏi thường gặp về van bướm inox DN150

DN150 bằng bao nhiêu inch?

DN150 tương đương 6 inch. Đây là kích thước thường được sử dụng trên các tuyến ống có đường kính danh nghĩa 150 mm.

Van bướm inox DN150 làm bằng vật liệu gì?

Model này sử dụng inox 304 cho thân và đĩa van. Một số chi tiết khác có thể sử dụng vật liệu inox hoặc vật liệu phù hợp theo cấu hình của từng model.

Van DN150 có thể lắp ngoài trời không?

Có thể, nếu model được lựa chọn phù hợp với điều kiện môi trường. Khi lắp ngoài trời cần chú ý đến khả năng bảo vệ các bộ phận bên ngoài và điều kiện nhiệt độ, thời tiết tại vị trí lắp đặt.

Van bướm DN150 lắp theo kiểu nào?

Van thường được thiết kế dạng wafer, đặt giữa hai mặt bích và cố định bằng bu lông. Cần kiểm tra tiêu chuẩn mặt bích trước khi lắp đặt.

Phân phối van bướm inox tay gạt DN150 chính hãng

Van bướm inox tay gạt DN150 phù hợp cho các tuyến đường ống DN150 cần thiết bị đóng mở nhanh, kết cấu gọn và dễ vận hành. Vật liệu inox 304 giúp van có độ bền tốt và khả năng chống gỉ phù hợp với nhiều môi trường sử dụng.

DTA cung cấp van bướm inox tay gạt DN150 inox 304 với các lựa chọn xuất xứ Trung Quốc, Đài Loan, Hàn Quốc… tùy theo model và yêu cầu của khách hàng.

DTA hỗ trợ tư vấn lựa chọn sản phẩm dựa trên kích thước đường ống, áp suất, nhiệt độ, môi chất và điều kiện lắp đặt thực tế.
