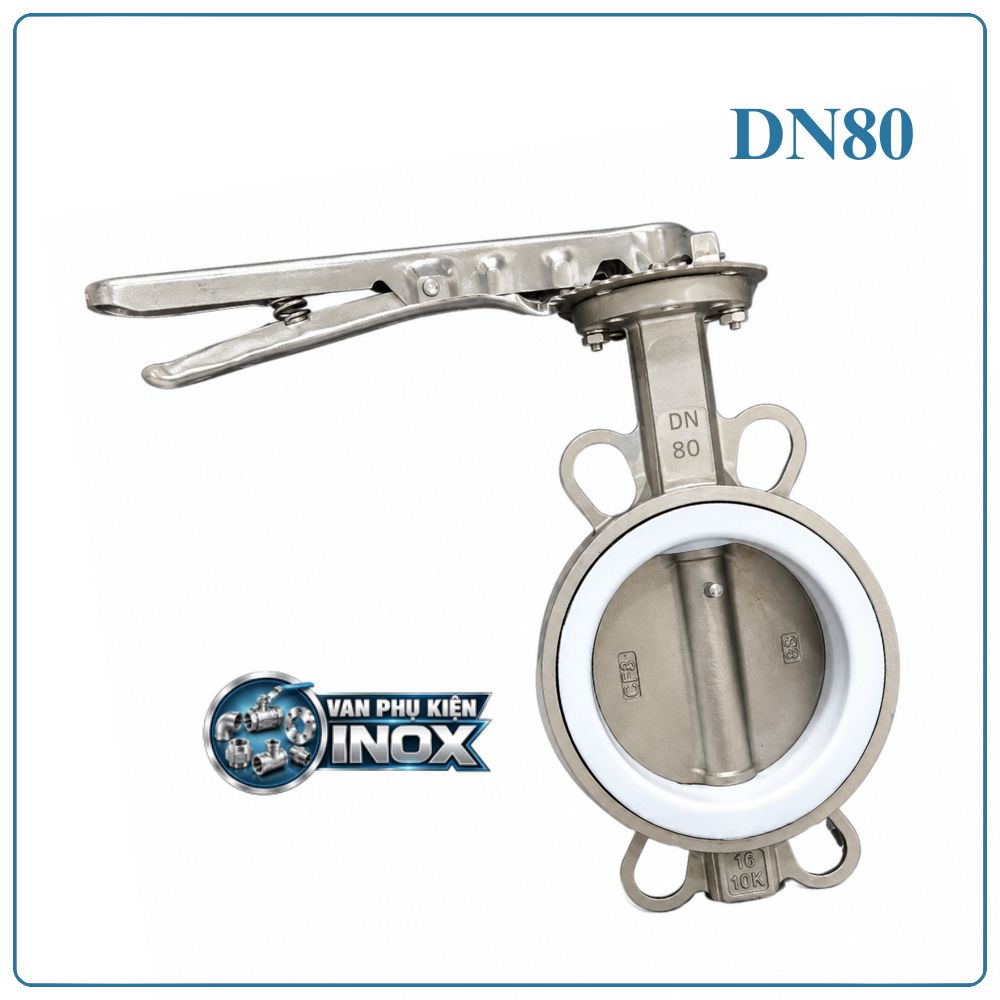

Van Bướm Inox Tay Gạt DN80

Van bướm inox tay gạt DN80 là gì?

Van bướm inox tay gạt DN80 là thiết bị được sử dụng để đóng mở dòng lưu chất trên đường ống có kích thước danh nghĩa DN80. Van vận hành bằng tay gạt, khi thao tác sẽ làm đĩa van xoay quanh trục để kiểm soát dòng chảy.

Van thường có kiểu kết nối wafer, được lắp giữa hai mặt bích của đường ống. Với thiết kế gọn, thao tác nhanh và dễ sử dụng, van bướm inox DN80 phù hợp với nhiều hệ thống cấp nước, xử lý nước và đường ống công nghiệp.

• DN80 = 3 inch
• Đường kính ngoài ống thép DN80 thường khoảng 88,9 mm

Thông số kỹ thuật van bướm inox tay gạt DN80

Thông số	Đặc điểm
Tên sản phẩm	Van bướm inox tay gạt DN80
Kích thước	DN80 – 3 inch
Kiểu van	Van bướm
Kiểu vận hành	Tay gạt
Kiểu kết nối	Wafer
Vật liệu thân	Inox 304
Đĩa van	Inox 304
Trục van	Inox
Gioăng	EPDM / PTFE hoặc vật liệu phù hợp
Áp suất làm việc	PN10 / PN16 tùy model
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng và cấu hình van
Môi trường sử dụng	Nước, nước sạch, khí, thực phẩm, hóa chất phù hợp…
Kích thước danh nghĩa	DN80
Quy cách	3 inch
Xuất xứ	Trung Quốc, Đài Loan, Hàn Quốc… tùy model
Tình trạng hàng	Mới 100%
Giấy tờ	CO, CQ

Cấu tạo van bướm inox tay gạt DN80

Van bướm inox DN80 được cấu tạo từ các bộ phận chính:

• Thân van: Sử dụng inox 304, tạo khung bảo vệ và liên kết các chi tiết bên trong.
• Đĩa van: Dạng đĩa tròn, nằm trong lòng ống và xoay để thực hiện đóng hoặc mở dòng chảy.
• Trục van: Là bộ phận truyền chuyển động từ tay gạt đến đĩa van.
• Gioăng làm kín: Tạo vị trí làm kín giữa đĩa và thân van khi van ở trạng thái đóng.
• Tay gạt: Cho phép người vận hành điều khiển van trực tiếp bằng tay.
• Cơ cấu khóa/định vị: Giúp giữ tay gạt tại vị trí đóng hoặc mở theo thiết kế của sản phẩm.

Nguyên lý hoạt động của van bướm inox DN80

Khi người vận hành tác động vào tay gạt, lực được truyền xuống trục và làm đĩa van xoay.

Ở trạng thái mở, đĩa van nằm gần song song với hướng dòng chảy, nhờ đó lưu chất có thể đi qua đường ống.

Khi đóng, đĩa van xoay về vị trí gần vuông góc với dòng chảy. Gioăng làm kín phối hợp với đĩa van để hạn chế lưu chất đi qua.

Tay gạt cũng giúp người vận hành dễ nhận biết trạng thái của van và nhanh chóng cô lập đường ống khi cần.

Ưu điểm của van bướm inox tay gạt DN80

• Chất liệu inox 304: Khả năng chống gỉ tốt, phù hợp với nhiều môi trường sử dụng thông thường.
• Thiết kế wafer gọn: Không yêu cầu chiều dài lắp đặt lớn, thích hợp với hệ thống có không gian hạn chế.
• Điều khiển trực tiếp: Tay gạt giúp đóng mở van nhanh mà không cần nguồn điện hoặc khí nén.
• Kết cấu đơn giản: Ít chi tiết phức tạp, thuận tiện cho việc kiểm tra và bảo dưỡng.
• Khả năng làm việc ổn định: Phù hợp với các hệ thống có điều kiện áp suất và nhiệt độ nằm trong giới hạn của sản phẩm.
• Dễ vận chuyển: Kích thước và trọng lượng tương đối gọn so với nhiều loại van cùng đường kính.
• Lắp đặt linh hoạt: Có thể bố trí trên nhiều tuyến ống DN80 khi tiêu chuẩn mặt bích tương thích.
• Chi phí vận hành hợp lý: Cơ cấu tay gạt không cần hệ thống cấp nguồn hoặc bộ truyền động riêng.

Ứng dụng van bướm inox tay gạt DN80

Van bướm inox DN80 có thể được sử dụng tại nhiều vị trí trong hệ thống:

• Đường ống cấp nước: Điều khiển các tuyến nước sạch, nước kỹ thuật và hệ thống phân phối.
• Hệ thống xử lý nước: Lắp trên đường ống kết nối giữa bể, máy bơm, thiết bị lọc và các công đoạn xử lý.
• Nhà máy thực phẩm: Sử dụng cho các tuyến nước và đường ống phụ trợ có yêu cầu sử dụng inox 304.
• Dây chuyền sản xuất đồ uống: Ứng dụng với các môi chất phù hợp với vật liệu van và gioăng.
• Hệ thống khí: Dùng để đóng mở một số tuyến khí khi áp suất, nhiệt độ và cấu hình van đáp ứng yêu cầu.
• Hệ thống PCCC: Có thể được sử dụng tại những vị trí phù hợp với thiết kế và tiêu chuẩn của công trình.
• Đường ống kỹ thuật: Phù hợp với hệ thống tuần hoàn nước, làm mát và các tuyến phụ trợ trong nhà máy.
• Hệ thống hóa chất: Chỉ sử dụng với các môi chất có tính tương thích với inox 304 và vật liệu gioăng.

Lựa chọn van bướm inox DN80 cần chú ý gì?

Kích thước là yếu tố đầu tiên cần xác định. Với đường ống DN80, nên lựa chọn đúng van bướm DN80 – 3 inch để đảm bảo khả năng kết nối.

Tiếp theo cần kiểm tra áp suất của hệ thống. Các model PN10 hoặc PN16 cần được lựa chọn dựa trên áp suất vận hành thực tế, không nên chỉ dựa vào kích thước đường ống.

Môi chất đi qua van cũng cần được xác định rõ. Đối với nước, khí, thực phẩm hoặc hóa chất, vật liệu gioăng có thể cần lựa chọn khác nhau.

Nếu hệ thống có nhiệt độ cao hoặc điều kiện làm việc đặc biệt, cần kiểm tra giới hạn nhiệt độ của gioăng và các thông số kỹ thuật của model.

Cuối cùng, kiểm tra tiêu chuẩn mặt bích và vị trí thao tác để đảm bảo van lắp đặt đúng và tay gạt có đủ không gian vận hành.

Hướng dẫn lắp đặt van bướm inox DN80

Bước 1: Đảm bảo đường ống ở trạng thái an toàn

Ngừng bơm hoặc thiết bị đang cấp lưu chất vào đường ống. Tiến hành khóa các tuyến liên quan và xả áp hoàn toàn trước khi lắp van.

Nếu đường ống chứa hóa chất, nước nóng hoặc môi chất có tính nguy hiểm, cần xử lý lưu chất và đưa hệ thống về trạng thái an toàn.

Bước 2: Kiểm tra van trước khi lắp

Kiểm tra kích thước van, thân van, đĩa, trục, gioăng và tay gạt.

Đưa tay gạt qua lại để kiểm tra đĩa van có chuyển động bình thường hay không. Không nên dùng lực quá mạnh nếu phát hiện đĩa bị kẹt.

Bước 3: Kiểm tra hai mặt bích

Làm sạch bề mặt mặt bích và khu vực bên trong đường ống.

Hai mặt bích cần được căn chỉnh tương đối song song, đồng tâm và có khoảng cách phù hợp để đưa van DN80 vào.

Bước 4: Đưa van vào giữa hai mặt bích

Đặt van vào vị trí cần lắp. Nên để đĩa van mở nhẹ để giảm nguy cơ đĩa va vào thành đường ống trong quá trình căn chỉnh.

Không dùng lực ép mạnh để đưa van vào vị trí nếu khoảng cách giữa hai mặt bích không phù hợp.

Bước 5: Căn chỉnh thân van

Điều chỉnh van nằm chính giữa đường ống.

Kiểm tra toàn bộ chu vi để đảm bảo đĩa van không bị cấn vào mặt trong của đường ống khi xoay.

Bước 6: Lắp bu lông

Đưa bu lông qua các lỗ liên kết của mặt bích.

Siết sơ bộ từng bu lông theo trình tự đối xứng. Không nên siết chặt một bên hoàn toàn trong khi các vị trí còn lại chưa được căn chỉnh.

Bước 7: Kiểm tra hoạt động của van

Thao tác tay gạt từ vị trí mở sang đóng và ngược lại.

Đĩa van cần xoay đều, không chạm vào thành ống. Nếu phát hiện hiện tượng cấn hoặc kẹt, cần nới bu lông và căn chỉnh lại.

Bước 8: Siết bu lông hoàn thiện

Sau khi xác định van đã nằm đúng tâm, siết hoàn thiện các bu lông theo trình tự chéo.

Lực siết cần phù hợp với yêu cầu lắp đặt, tránh siết quá mức gây ảnh hưởng đến gioăng hoặc thân van.

Bước 9: Kiểm tra sau lắp

Kiểm tra lại tay gạt, vị trí đóng mở và toàn bộ khu vực kết nối.

Đảm bảo không có dụng cụ, vật thể hoặc cặn bẩn còn sót lại trong khu vực đường ống.

Bước 10: Chạy thử hệ thống

Cấp lưu chất từ từ vào đường ống, sau đó tăng áp dần đến điều kiện làm việc.

Theo dõi hai bên mặt bích và thân van để phát hiện rò rỉ. Đồng thời vận hành tay gạt để kiểm tra khả năng đóng mở.

Nếu hệ thống hoạt động ổn định, van có thể được đưa vào sử dụng chính thức.

Lưu ý trong quá trình sử dụng van DN80

• Không tác động lực quá lớn lên tay gạt.
• Không đóng mở van liên tục vượt quá yêu cầu vận hành của hệ thống.
• Hạn chế để cặn bẩn và vật thể cứng đi qua van.
• Đảm bảo đường ống được đỡ chắc chắn, không tạo tải lên thân van.
• Kiểm tra định kỳ gioăng và các vị trí kết nối.
• Khi phát hiện rò rỉ, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành.
• Với môi trường hóa chất, cần xác nhận tính tương thích của inox 304 và gioăng trước khi sử dụng.

Câu hỏi thường gặp về van bướm inox tay gạt DN80

Van bướm inox tay gạt DN80 là gì?

Đây là dòng van bướm có kích thước danh nghĩa DN80, sử dụng tay gạt để điều khiển đóng mở dòng chảy. Van thường có kết nối wafer và sử dụng inox 304.

DN80 tương đương bao nhiêu inch?

DN80 tương đương 3 inch, đường kính ngoài ống thép DN80 thường khoảng 88,9 mm.

Van bướm inox DN80 có dùng cho nước sạch không?

Có. Van có thể được sử dụng cho hệ thống nước sạch khi vật liệu, gioăng và cấu hình sản phẩm đáp ứng yêu cầu của hệ thống.

Van DN80 có sử dụng cho đường ống khí được không?

Có thể sử dụng trong một số hệ thống khí khi áp suất, nhiệt độ và vật liệu làm kín phù hợp với điều kiện vận hành.

Van bướm DN80 lắp kiểu gì?

Van thường có kiểu kết nối wafer, được đặt giữa hai mặt bích và cố định bằng bu lông.

Đơn vị phân phối van bướm inox DN80 uy tín

Van bướm inox tay gạt DN80 là lựa chọn phù hợp cho các hệ thống đường ống DN80 cần thiết bị đóng mở nhanh, dễ thao tác và có thiết kế gọn.

DTA cung cấp van bướm inox tay gạt DN80 inox 304, với các lựa chọn xuất xứ Trung Quốc, Đài Loan, Hàn Quốc… tùy từng model và yêu cầu sử dụng.

DTA hỗ trợ tư vấn lựa chọn van dựa trên kích thước đường ống, áp suất, nhiệt độ, môi chất và điều kiện lắp đặt thực tế.
