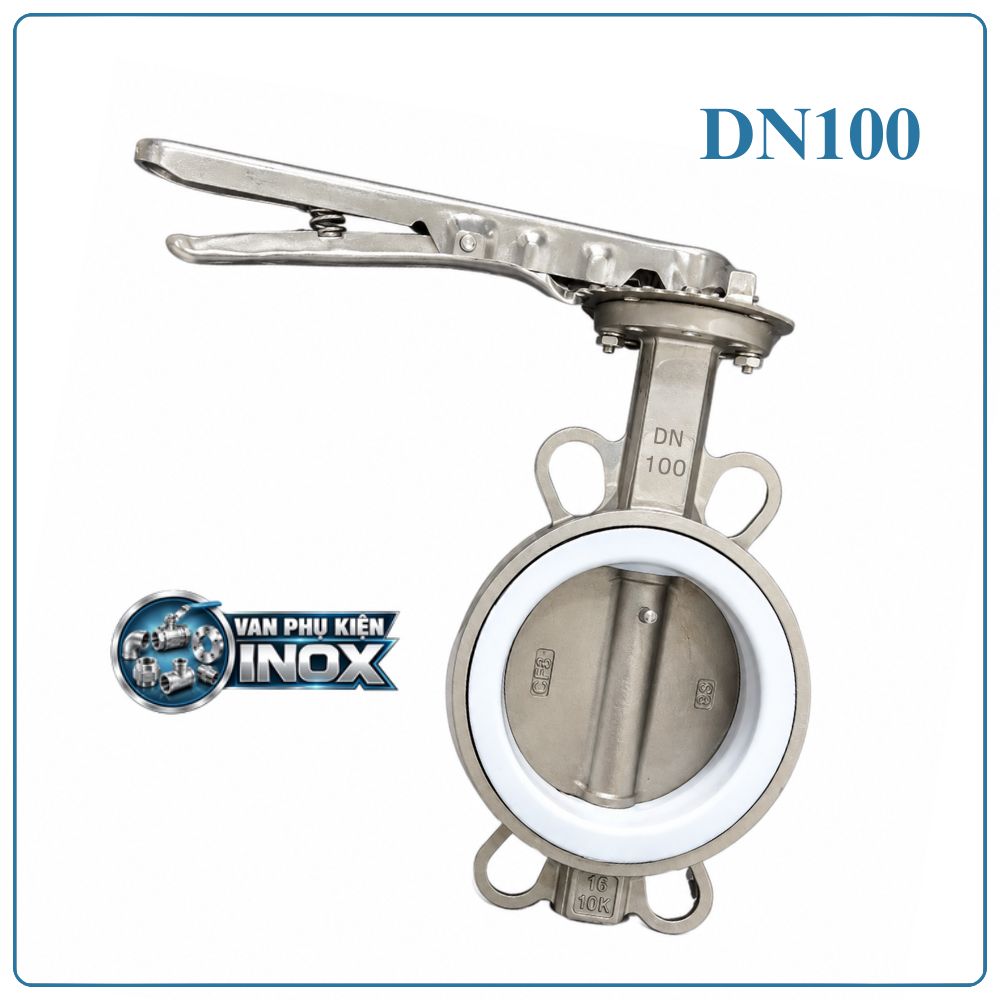

Van Bướm Inox Tay Gạt DN100

Van Bướm Inox Tay Gạt DN100 Là Gì?

Van bướm inox tay gạt DN100 là loại van bướm sử dụng đĩa van dạng hình tròn đặt bên trong đường ống. Khi xoay tay gạt, đĩa van quay quanh trục để thực hiện đóng hoặc mở dòng chảy.

Van thường được thiết kế theo kiểu wafer, lắp đặt kẹp giữa hai mặt bích của đường ống. Nhờ cấu tạo đơn giản, nhỏ gọn, van bướm DN100 dễ lắp đặt và phù hợp với nhiều hệ thống đường ống.

• DN100 = 4 inch
• Đường kính ngoài ống thép DN100 thường khoảng 114,3 mm

Thông số kỹ thuật van bướm inox tay gạt DN100

Thông số	Đặc điểm
Tên sản phẩm	Van bướm inox tay gạt DN100
Kích thước	DN100 – 4 inch
Kiểu van	Van bướm
Kiểu vận hành	Tay gạt
Kiểu kết nối	Wafer
Vật liệu thân	Inox 304
Đĩa van	Inox 304
Trục van	Inox
Gioăng	EPDM / PTFE hoặc vật liệu phù hợp
Áp suất làm việc	PN10 / PN16 tùy model
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng và cấu hình van
Môi trường sử dụng	Nước, nước sạch, khí, thực phẩm, hóa chất phù hợp…
Kích thước danh nghĩa	DN100
Quy cách	4 inch
Xuất xứ	Trung Quốc, Đài Loan, Hàn Quốc… tùy model
Tình trạng hàng	Mới 100%
Giấy tờ	CO, CQ

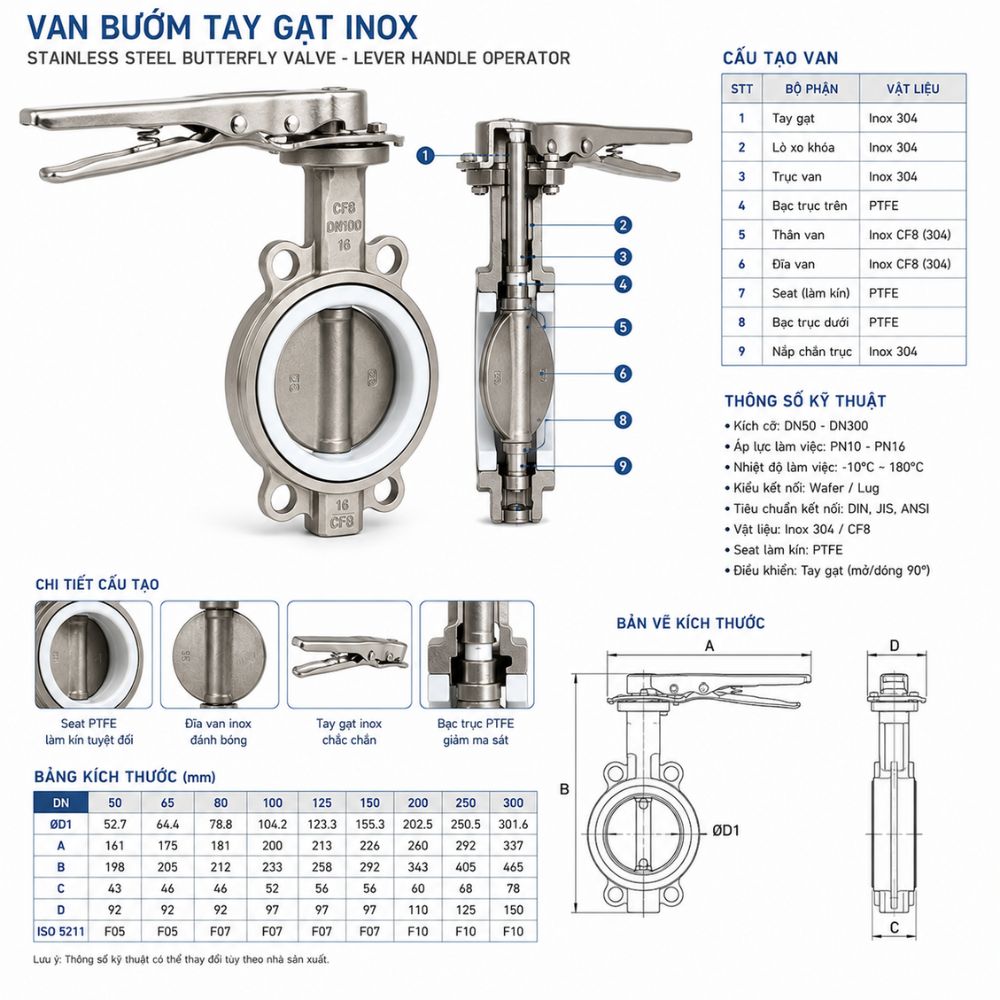

Cấu tạo van bướm inox tay gạt DN100

Van bướm inox tay gạt DN100 có cấu tạo tương đối đơn giản, gồm các bộ phận chính sau:

Thân van

Thân van là phần bao quanh và cố định các bộ phận bên trong. Thân van được chế tạo từ inox 304, có khả năng chống gỉ và chống ăn mòn tốt, phù hợp với nhiều môi trường sử dụng.

Đĩa van

Đĩa van có dạng hình tròn và nằm trong lòng đường ống. Đây là bộ phận trực tiếp thực hiện nhiệm vụ đóng hoặc mở dòng chảy.

Khi tay gạt được xoay, đĩa van quay theo trục. Khi đĩa nằm song song với dòng chảy, van mở; khi đĩa xoay vuông góc với dòng chảy, van đóng.

Trục van

Trục van kết nối tay gạt với đĩa van, có nhiệm vụ truyền chuyển động từ bộ phận điều khiển xuống đĩa van.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa đĩa van và thân van khi van ở trạng thái đóng.

Việc lựa chọn gioăng phù hợp rất quan trọng vì vật liệu gioăng cần đáp ứng được môi chất, nhiệt độ và áp suất làm việc của hệ thống.

Tay gạt

Tay gạt là bộ phận điều khiển van bằng tay. Người vận hành chỉ cần xoay tay gạt để đưa van về trạng thái đóng hoặc mở.

Nguyên lý hoạt động của van bướm inox tay gạt DN100

Van hoạt động dựa trên chuyển động xoay của đĩa van quanh trục.

Khi van mở, tay gạt được đưa về vị trí mở, đĩa van xoay theo hướng gần song song với dòng chảy. Lưu chất có thể đi qua van.

Khi van đóng, tay gạt được xoay về vị trí đóng, đĩa van xoay gần vuông góc với dòng chảy và kết hợp với gioăng để ngăn dòng lưu chất đi qua.

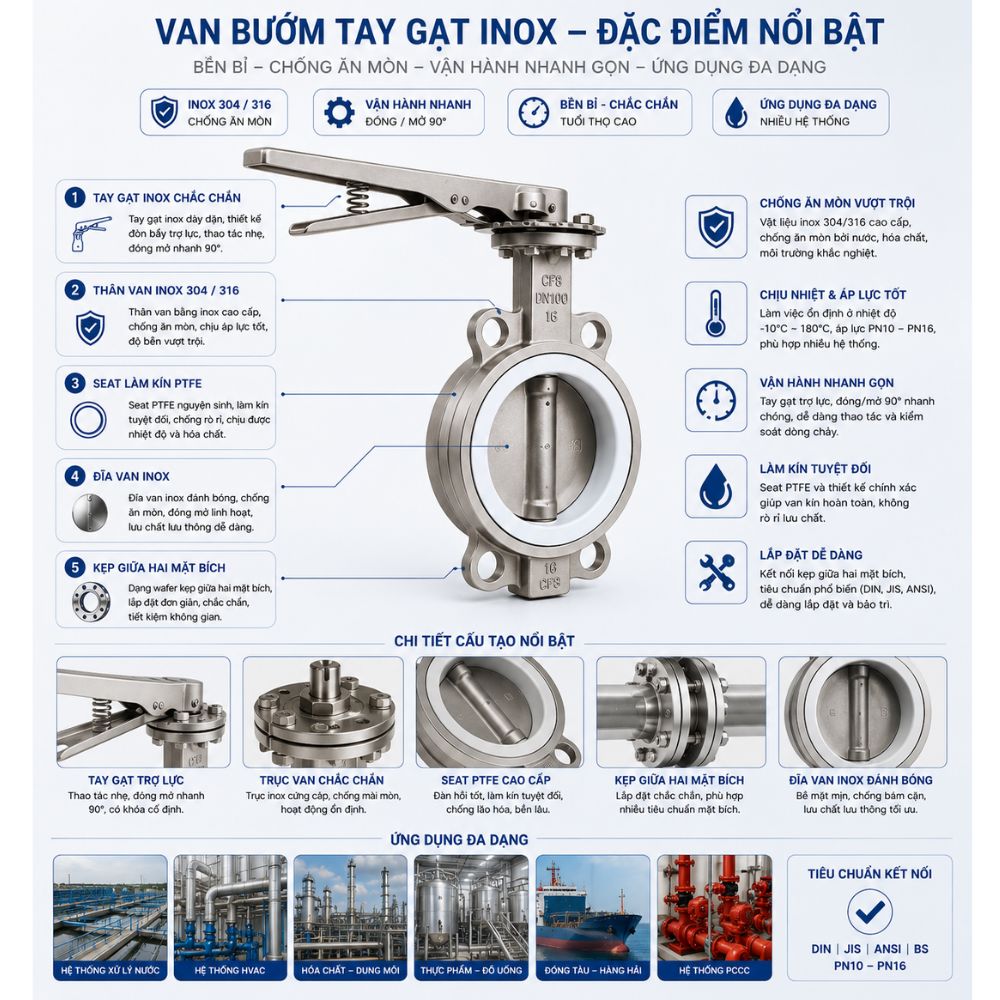

Ưu điểm của van bướm inox tay gạt DN100

Thiết kế nhỏ gọn

Van bướm có chiều dài lắp đặt tương đối ngắn, phù hợp với những hệ thống có không gian hạn chế. Thiết kế wafer cũng giúp việc lắp đặt giữa hai mặt bích thuận tiện.

Khả năng chống ăn mòn tốt

Van sử dụng inox 304, có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường thông thường. Vật liệu này được sử dụng phổ biến trong các hệ thống nước, thực phẩm và đường ống công nghiệp.

Đóng mở nhanh

Tay gạt cho phép người vận hành đóng hoặc mở van nhanh chóng mà không cần sử dụng nguồn điện hoặc khí nén.

Dễ lắp đặt

Van bướm wafer DN100 được lắp đặt kẹp giữa hai mặt bích, giúp quá trình lắp đặt và tháo van tương đối đơn giản.

Độ bền tốt

Cấu tạo van đơn giản, vật liệu inox 304 có độ bền tốt, giúp van hoạt động ổn định và thuận tiện cho việc bảo trì trong quá trình sử dụng.

Ứng dụng van bướm inox tay gạt DN100

Van bướm inox DN100 được sử dụng trong nhiều hệ thống đường ống công nghiệp và dân dụng.

Hệ thống cấp thoát nước

Van được dùng để đóng mở các tuyến đường ống cấp nước, hệ thống xử lý nước và đường ống kỹ thuật.

Nhà máy thực phẩm và đồ uống

Van inox 304 được sử dụng trong một số hệ thống đường ống liên quan đến nước, thực phẩm và đồ uống, tùy theo yêu cầu của từng dây chuyền.

Hệ thống hóa chất

Van có thể được sử dụng với một số loại hóa chất tương thích với inox 304 và vật liệu gioăng.

Hệ thống PCCC

Van bướm DN100 có thể được sử dụng trong một số hệ thống đường ống PCCC tùy theo thiết kế và yêu cầu kỹ thuật của hệ thống.

Hệ thống khí

Van có thể được sử dụng trong một số đường ống khí, tùy thuộc vào áp suất và yêu cầu kỹ thuật.

Hệ thống xử lý nước

Van được ứng dụng trong hệ thống lọc nước, xử lý nước công nghiệp, nước sạch và nhiều hệ thống đường ống kỹ thuật khác.

Cách lựa chọn van bướm inox tay gạt DN100

Để lựa chọn đúng sản phẩm, cần xác định kích thước đường ống, vật liệu, áp suất, nhiệt độ và môi chất sử dụng.

Xác định đúng kích thước

Hệ thống sử dụng đường ống DN100 cần lựa chọn van đúng kích thước danh nghĩa DN100 – 4 inch.

Kiểm tra vật liệu

Van sử dụng inox 304, phù hợp với nhiều hệ thống nước, thực phẩm và môi trường công nghiệp thông thường.

Xác định áp suất

Kiểm tra áp suất làm việc của hệ thống và lựa chọn van có cấp áp suất phù hợp, chẳng hạn PN10 hoặc PN16 tùy model.

Kiểm tra nhiệt độ

Nhiệt độ làm việc ảnh hưởng đến khả năng làm kín và tuổi thọ của gioăng. Vì vậy cần lựa chọn gioăng phù hợp với nhiệt độ thực tế.

Kiểm tra môi chất

Cần xác định chính xác môi chất đi qua đường ống để đảm bảo inox 304 và gioăng có khả năng tương thích.

Kiểm tra tiêu chuẩn kết nối

Đối với van bướm wafer, cần kiểm tra khả năng tương thích với hệ thống mặt bích và tiêu chuẩn đường ống đang sử dụng.

Hướng dẫn lắp đặt van bướm inox DN100

Để van hoạt động ổn định, quá trình lắp đặt cần được thực hiện đúng kỹ thuật.

Bước 1: Kiểm tra van và đường ống trước khi lắp đặt.

Bước 2: Vệ sinh bề mặt mặt bích, loại bỏ bụi bẩn và dị vật.

Bước 3: Đưa van vào vị trí giữa hai mặt bích.

Bước 4: Căn chỉnh van và đường ống đồng tâm.

Bước 5: Lắp bu lông và siết đều theo trình tự phù hợp.

Bước 6: Kiểm tra khả năng xoay của tay gạt.

Bước 7: Vận hành thử ở áp suất thấp trước khi đưa hệ thống vào hoạt động chính thức.

Khi lắp đặt cần đảm bảo đĩa van có đủ khoảng trống để xoay và không bị va chạm với đường ống hoặc các bộ phận bên trong.

Câu hỏi thường gặp về van bướm inox tay gạt DN100

Van bướm inox tay gạt DN100 là gì?

Đây là van bướm kích thước danh nghĩa DN100, sử dụng tay gạt để điều khiển đóng mở dòng chảy. Van được chế tạo bằng inox 304, phù hợp với nhiều hệ thống đường ống.

DN100 tương đương bao nhiêu inch?

DN100 tương đương 4 inch. Khi tìm kiếm sản phẩm, khách hàng có thể bắt gặp các cách gọi như van bướm DN100, van bướm 4 inch hoặc van bướm inox phi 114.

Van bướm inox DN100 có dùng cho nước sạch được không?

Có. Van bướm inox DN100 có thể được sử dụng cho hệ thống nước sạch nếu vật liệu, gioăng và cấu hình van đáp ứng yêu cầu của hệ thống.

Van bướm DN100 có điều tiết dòng chảy được không?

Van bướm có thể được sử dụng để điều chỉnh lưu lượng trong một số hệ thống. Tuy nhiên, nếu hệ thống yêu cầu điều tiết chính xác và liên tục, nên lựa chọn loại van chuyên dụng phù hợp.

Van bướm inox DN100 kết nối kiểu gì?

Van bướm DN100 phổ biến với kiểu kết nối wafer, được lắp giữa hai mặt bích. Tuy nhiên, cần kiểm tra model cụ thể để đảm bảo phù hợp với tiêu chuẩn đường ống.

Mua van bướm inox tay gạt DN100 chính hãng

Van bướm inox tay gạt DN100 là giải pháp phù hợp cho nhiều hệ thống đường ống nhờ thiết kế nhỏ gọn, thao tác nhanh, dễ lắp đặt và sử dụng vật liệu inox 304 có khả năng chống ăn mòn tốt.

DTA cung cấp van bướm inox tay gạt DN100 inox 304, với nhiều lựa chọn xuất xứ Trung Quốc, Đài Loan, Hàn Quốc… tùy theo model và nhu cầu của khách hàng.

DTA hỗ trợ tư vấn lựa chọn sản phẩm theo kích thước đường ống, môi chất, áp suất và điều kiện làm việc thực tế.

Liên hệ DTA để được tư vấn và báo giá: 0931.332.786 – 0961.483.239
