Van bướm inox tay gạt là gì?

Van bướm inox tay gạt là loại van bướm sử dụng vật liệu inox cho thân van và/hoặc các bộ phận tiếp xúc với môi chất, kết hợp với cơ cấu điều khiển bằng tay gạt.

Bên trong thân van có một đĩa van được gắn với trục. Khi người vận hành xoay tay gạt, trục truyền chuyển động đến đĩa van để thay đổi vị trí đóng hoặc mở dòng chảy.

• Tay gạt vuông góc với đường ống: van thường ở trạng thái đóng.
• Tay gạt song song với đường ống: van thường ở trạng thái mở.
• Đĩa van xoay khoảng 90°: thực hiện quá trình đóng hoặc mở.

Nhờ cơ cấu đơn giản, van bướm tay gạt có tốc độ thao tác nhanh, kích thước nhỏ gọn và phù hợp với những vị trí không gian lắp đặt hạn chế.

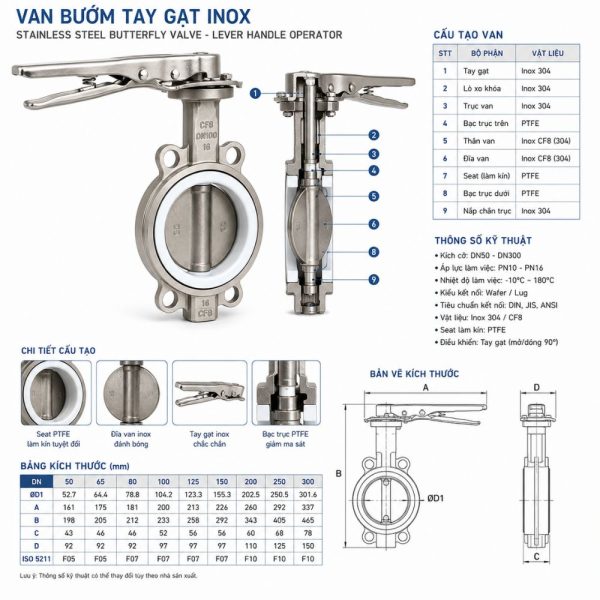

Cấu tạo van bướm inox tay gạt

Mặc dù thiết kế có thể khác nhau tùy thương hiệu, một van bướm inox tay gạt thông thường gồm các bộ phận chính sau:

1. Thân van inox

Thân van là bộ phận bao quanh đĩa và tạo kết cấu chính của van. Vật liệu thường gặp là inox 304 hoặc inox 316.

Thân inox giúp van có khả năng chống oxy hóa và chống ăn mòn tốt hơn so với nhiều loại van thép thông thường trong các môi trường phù hợp.

2. Đĩa van

Đĩa van có hình dạng tương tự cánh bướm và được đặt bên trong lòng van. Đây là bộ phận trực tiếp xoay để kiểm soát dòng chảy.

Đĩa có thể được chế tạo bằng inox 304, inox 316 hoặc vật liệu khác tùy thiết kế của từng model.

3. Trục van

Trục kết nối giữa tay gạt và đĩa van. Khi tác động lực lên tay gạt, chuyển động được truyền qua trục để xoay đĩa van.

4. Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa đĩa, thân van và hệ thống đường ống. Các vật liệu gioăng thường gặp gồm EPDM, PTFE, NBR hoặc các vật liệu làm kín khác tùy môi chất và nhiệt độ.

Đây là bộ phận cần đặc biệt quan tâm khi lựa chọn van bởi vật liệu gioăng ảnh hưởng trực tiếp đến khả năng làm việc của van.

5. Tay gạt

Tay gạt được sử dụng để điều khiển van bằng tay. Một số model có cơ cấu khóa từng vị trí, giúp hạn chế tình trạng tay gạt bị dịch chuyển ngoài ý muốn.

6. Bộ phận liên kết và phụ kiện

Tùy model, van có thể có các bộ phận như vít, chốt, vòng đệm, bạc trục và các chi tiết liên kết khác.

Nguyên lý hoạt động của van bướm inox tay gạt

Nguyên lý hoạt động của van tương đối đơn giản dựa trên chuyển động xoay của đĩa van.

1. Người vận hành tác động lực lên tay gạt.
2. Tay gạt truyền chuyển động đến trục van.
3. Trục làm đĩa van xoay quanh trục của nó.
4. Khi đĩa nằm gần song song với dòng chảy, tiết diện dòng chảy được mở lớn.
5. Khi đĩa xoay về vị trí chắn ngang đường ống, dòng chảy bị ngăn lại.

Do chỉ cần xoay khoảng 90° để chuyển đổi trạng thái đóng/mở, van bướm tay gạt inox có tốc độ thao tác nhanh và thuận tiện trong vận hành.

Ưu điểm nổi bật của van bướm inox tay gạt

1. Khả năng chống ăn mòn tốt

Inox 304 và inox 316 có khả năng chống ăn mòn tốt trong nhiều môi trường sử dụng. Đây là một trong những lý do van bướm inox được ưu tiên trong các hệ thống yêu cầu độ bền vật liệu.

2. Thiết kế nhỏ gọn

So với nhiều loại van có cùng kích thước đường ống, van bướm thường có kết cấu gọn, trọng lượng tương đối thấp và không chiếm nhiều không gian.

3. Đóng mở nhanh

Cơ cấu xoay khoảng 90° giúp người vận hành đóng hoặc mở van nhanh chóng.

4. Không cần nguồn điện hoặc khí nén

Van sử dụng tay gạt cơ học nên có thể vận hành độc lập mà không cần lắp đặt bộ truyền động điện hoặc khí nén.

5. Dễ lắp đặt và bảo trì

Cấu tạo không quá phức tạp, số lượng chi tiết tương đối ít giúp việc kiểm tra, vệ sinh và thay thế các bộ phận hao mòn thuận tiện hơn.

6. Phù hợp nhiều hệ thống đường ống

Van có thể được sử dụng trong hệ thống nước sạch, xử lý nước, HVAC, sản xuất công nghiệp, thực phẩm, đồ uống và nhiều môi trường khác khi vật liệu van và gioăng đáp ứng yêu cầu.

7. Tuổi thọ sử dụng tốt

Nếu lựa chọn đúng vật liệu, áp suất, nhiệt độ, môi chất và thực hiện lắp đặt đúng kỹ thuật, van có thể hoạt động ổn định trong thời gian dài.

Kích thước van bướm inox tay gạt

Van bướm inox tay gạt thường được sản xuất với nhiều kích thước từ nhỏ đến lớn. Kích thước thực tế phụ thuộc vào từng thương hiệu và model.

Kích thước	DN	Inch tham khảo	Ứng dụng phổ biến
DN40	40 mm	1 1/2″	Đường ống nhỏ
DN50	50 mm	2″	Nước, HVAC
DN65	65 mm	2 1/2″	Hệ thống công nghiệp
DN80	80 mm	3″	Cấp nước, xử lý nước
DN100	100 mm	4″	Đường ống công nghiệp
DN125	125 mm	5″	Hệ thống nước
DN150	150 mm	6″	Nhà máy, HVAC
DN200	200 mm	8″	Đường ống lớn
DN250	250 mm	10″	Hệ thống công nghiệp
DN300	300 mm	12″	Hệ thống lưu lượng lớn

Chú ý: không phải tất cả kích thước đều sử dụng tay gạt. Với van có kích thước lớn, nhà sản xuất có thể sử dụng hộp số tay quay hoặc bộ truyền động điện/khí nén để giảm lực vận hành.

Tiêu chuẩn kết nối của van bướm inox

Khi lựa chọn van bướm inox tay gạt, ngoài DN cần kiểm tra tiêu chuẩn mặt bích của hệ thống.

Tiêu chuẩn JIS

JIS thường được sử dụng trong nhiều hệ thống đường ống tại Việt Nam, đặc biệt với các thiết bị và phụ kiện có nguồn gốc hoặc thiết kế theo tiêu chuẩn Nhật Bản.

Tiêu chuẩn DIN

DIN là hệ tiêu chuẩn phổ biến đối với các thiết bị công nghiệp châu Âu và nhiều sản phẩm van, phụ kiện đường ống.

Tiêu chuẩn ANSI/ASME

ANSI/ASME được sử dụng rộng rãi trong nhiều hệ thống công nghiệp. Khi chọn van cần đối chiếu chính xác số lỗ, đường kính vòng lỗ, đường kính mặt bích và kích thước liên quan.

Không nên chọn van chỉ dựa vào DN. Hai mặt bích cùng DN nhưng khác tiêu chuẩn có thể không lắp trực tiếp với nhau.

Ứng dụng của van bướm inox tay gạt

1. Hệ thống cấp nước sạch

Van được sử dụng để đóng/mở các nhánh đường ống cấp nước tại nhà máy, tòa nhà, khu dân cư và các hệ thống kỹ thuật.

2. Hệ thống xử lý nước

Van bướm inox có thể được sử dụng tại các trạm xử lý nước, hệ thống lọc, đường ống dẫn nước và các khu vực cần khả năng chống ăn mòn phù hợp.

3. Hệ thống HVAC

Van có thể được sử dụng trong các hệ thống nước lạnh, nước giải nhiệt và các đường ống kỹ thuật HVAC khi thông số van đáp ứng yêu cầu.

4. Nhà máy thực phẩm và đồ uống

Inox là vật liệu phổ biến trong các hệ thống yêu cầu bề mặt và khả năng vệ sinh tốt. Tuy nhiên, nếu sử dụng cho hệ thống tiếp xúc trực tiếp với sản phẩm, cần lựa chọn đúng loại van và tiêu chuẩn vệ sinh phù hợp.

5. Nhà máy hóa chất

Van inox 316 có thể được xem xét cho một số môi trường hóa chất có tính ăn mòn, nhưng phải kiểm tra khả năng tương thích hóa học cụ thể trước khi sử dụng.

6. Hệ thống công nghiệp

Van được sử dụng trong nhiều hệ thống vận chuyển chất lỏng công nghiệp, đường ống tuần hoàn, hệ thống bơm và các dây chuyền sản xuất.

So sánh van bướm inox tay gạt và van bi inox

Tiêu chí	Van bướm inox tay gạt	Van bi inox
Cơ cấu đóng mở	Đĩa xoay	Bi xoay
Thao tác	Khoảng 90°	Khoảng 90°
Thiết kế	Gọn, nhẹ	Thường dày và nặng hơn ở cùng một số kích thước
Đường kính sử dụng	Phù hợp tốt với đường ống vừa và lớn	Rất phổ biến ở đường ống nhỏ và vừa
Điều khiển	Tay gạt, hộp số, actuator	Tay gạt, actuator
Chi phí	Thường kinh tế ở đường kính lớn	Phụ thuộc kích thước và cấu tạo

Đối với đường ống có đường kính lớn, van bướm thường có lợi thế về kích thước và trọng lượng. Đối với đường ống nhỏ cần độ kín và thiết kế dòng chảy phù hợp, van bi có thể là lựa chọn tốt.

Cách lựa chọn van bướm inox tay gạt phù hợp

1. Xác định kích thước đường ống

Cần xác định chính xác DN đường ống trước khi đặt mua van.

2. Kiểm tra vật liệu

Thông thường có thể cân nhắc inox 304 cho các ứng dụng phổ thông và inox 316 cho những môi trường có yêu cầu chống ăn mòn cao hơn.

3. Xác định môi chất

Cần biết van dùng cho nước sạch, nước thải, khí, hóa chất, thực phẩm hay môi chất khác.

4. Kiểm tra áp suất làm việc

Áp suất danh nghĩa của van phải phù hợp với áp suất vận hành thực tế và yêu cầu an toàn của hệ thống.

5. Kiểm tra nhiệt độ

Nhiệt độ làm việc ảnh hưởng trực tiếp đến khả năng làm kín của gioăng. Không nên chọn van chỉ dựa trên vật liệu thân.

6. Kiểm tra tiêu chuẩn kết nối

Đối với van bướm kết nối mặt bích, cần kiểm tra JIS, DIN, ANSI hoặc tiêu chuẩn tương ứng.

7. Chọn đúng vật liệu gioăng

EPDM, PTFE, NBR và các vật liệu khác có phạm vi sử dụng khác nhau. Cần lựa chọn theo môi chất và nhiệt độ.

Hướng dẫn lắp đặt van bướm inox tay gạt

1. Kiểm tra van và phụ kiện trước khi lắp.
2. Kiểm tra kích thước và tiêu chuẩn kết nối.
3. Làm sạch mặt bích và đường ống.
4. Đưa van vào đúng vị trí giữa hai đầu đường ống.
5. Đảm bảo đĩa van có đủ khoảng trống để xoay.
6. Căn chỉnh đường ống và van trước khi siết bulông.
7. Siết bulông theo trình tự phù hợp, tránh siết lệch.
8. Kiểm tra thao tác tay gạt.
9. Thử kín và kiểm tra rò rỉ trước khi đưa vào vận hành.

Lưu ý quan trọng: khi lắp van bướm, không nên để đĩa van ở trạng thái gây cản trở hoặc va chạm với đường ống trong quá trình đưa van vào vị trí. Với hệ thống thực tế, cần tuân thủ hướng dẫn lắp đặt của nhà sản xuất.

Những lỗi thường gặp khi mua van bướm inox tay gạt

• Chỉ quan tâm đến DN nhưng không kiểm tra tiêu chuẩn kết nối.
• Nhầm inox 304 với inox 316.
• Không kiểm tra vật liệu gioăng.
• Không xác định áp suất và nhiệt độ làm việc.
• Chọn van tay gạt cho đường kính lớn nhưng không tính lực vận hành.
• Mua sản phẩm không có thông số kỹ thuật rõ ràng.
• Không kiểm tra nguồn gốc và tài liệu sản phẩm.

Giá van bướm inox tay gạt bao nhiêu?

Giá van bướm inox tay gạt không cố định mà phụ thuộc vào nhiều yếu tố như vật liệu, kích thước, thương hiệu, tiêu chuẩn kết nối, áp suất, gioăng và nguồn gốc sản phẩm.

Các yếu tố ảnh hưởng đến giá gồm:

• Van bướm inox 304 hay inox 316.
• Kích thước DN.
• Dạng wafer hay lug.
• Vật liệu đĩa và trục.
• Loại gioăng làm kín.
• Tiêu chuẩn mặt bích.
• Áp suất làm việc.
• Thương hiệu và xuất xứ.
• Số lượng đặt hàng.

Để có báo giá chính xác, nên cung cấp tối thiểu DN + vật liệu inox + kiểu kết nối + áp suất + môi chất + số lượng.

Van bướm inox tay gạt mua ở đâu?

Khi mua van bướm inox tay gạt, nên lựa chọn nhà cung cấp có thông số kỹ thuật rõ ràng và khả năng tư vấn đúng theo điều kiện thực tế của hệ thống.

Đối với các dự án công nghiệp, nên yêu cầu đầy đủ thông tin như:

• Catalogue sản phẩm.
• Thông số kỹ thuật.
• Vật liệu thân, đĩa, trục.
• Vật liệu gioăng.
• Áp suất và nhiệt độ làm việc.
• Tiêu chuẩn kết nối.
• Xuất xứ sản phẩm.
• CO/CQ nếu dự án yêu cầu.

Câu hỏi thường gặp về van bướm inox tay gạt

Van bướm inox tay gạt dùng để làm gì?

Van được sử dụng chủ yếu để đóng và mở dòng chảy trong đường ống. Một số hệ thống có thể sử dụng van cho mục đích điều tiết ở mức độ phù hợp, tuy nhiên cần xem xét thiết kế đĩa, đặc tính dòng chảy và khuyến cáo của nhà sản xuất.

Van bướm inox có dùng cho nước sạch được không?

Có thể sử dụng cho nước sạch nếu vật liệu, gioăng và tiêu chuẩn của sản phẩm đáp ứng yêu cầu của hệ thống.

Van bướm inox tay gạt có dùng cho nước nóng không?

Có thể sử dụng trong một số hệ thống nước nóng, nhưng cần kiểm tra giới hạn nhiệt độ của thân van và đặc biệt là vật liệu gioăng trước khi lựa chọn.

Van bướm inox tay gạt có dùng cho hóa chất không?

Có thể sử dụng trong một số môi trường hóa chất nhưng không nên mặc định inox 304 hoặc 316 phù hợp với mọi hóa chất. Cần kiểm tra khả năng tương thích của toàn bộ vật liệu tiếp xúc với môi chất.

Van bướm inox tay gạt có cần điện không?

Không. Van tay gạt được vận hành bằng lực thủ công nên không cần nguồn điện hoặc khí nén.

Khi nào nên dùng van bướm điều khiển điện?

Nên cân nhắc van bướm điều khiển điện khi hệ thống cần đóng mở tự động, điều khiển từ xa hoặc kết nối với hệ thống điều khiển trung tâm.

Kết luận

Van bướm inox tay gạt là lựa chọn phù hợp cho nhiều hệ thống đường ống nhờ thiết kế nhỏ gọn, thao tác nhanh, dễ lắp đặt và khả năng chống ăn mòn tốt của vật liệu inox. Hai dòng được sử dụng phổ biến là van bướm inox 304 tay gạt và van bướm inox 316 tay gạt, trong đó lựa chọn cụ thể phụ thuộc vào môi chất và điều kiện vận hành.

Khi lựa chọn van, không nên chỉ dựa vào kích thước DN hoặc giá thành. Cần đồng thời kiểm tra vật liệu, gioăng, áp suất, nhiệt độ, môi chất, kiểu kết nối và tiêu chuẩn mặt bích để đảm bảo van hoạt động ổn định và phù hợp với hệ thống.

Nếu cần lựa chọn chính xác, thông tin nên cung cấp cho nhà cung cấp gồm: DN đường ống, môi chất, áp suất, nhiệt độ, tiêu chuẩn kết nối, vật liệu inox và số lượng cần sử dụng.
