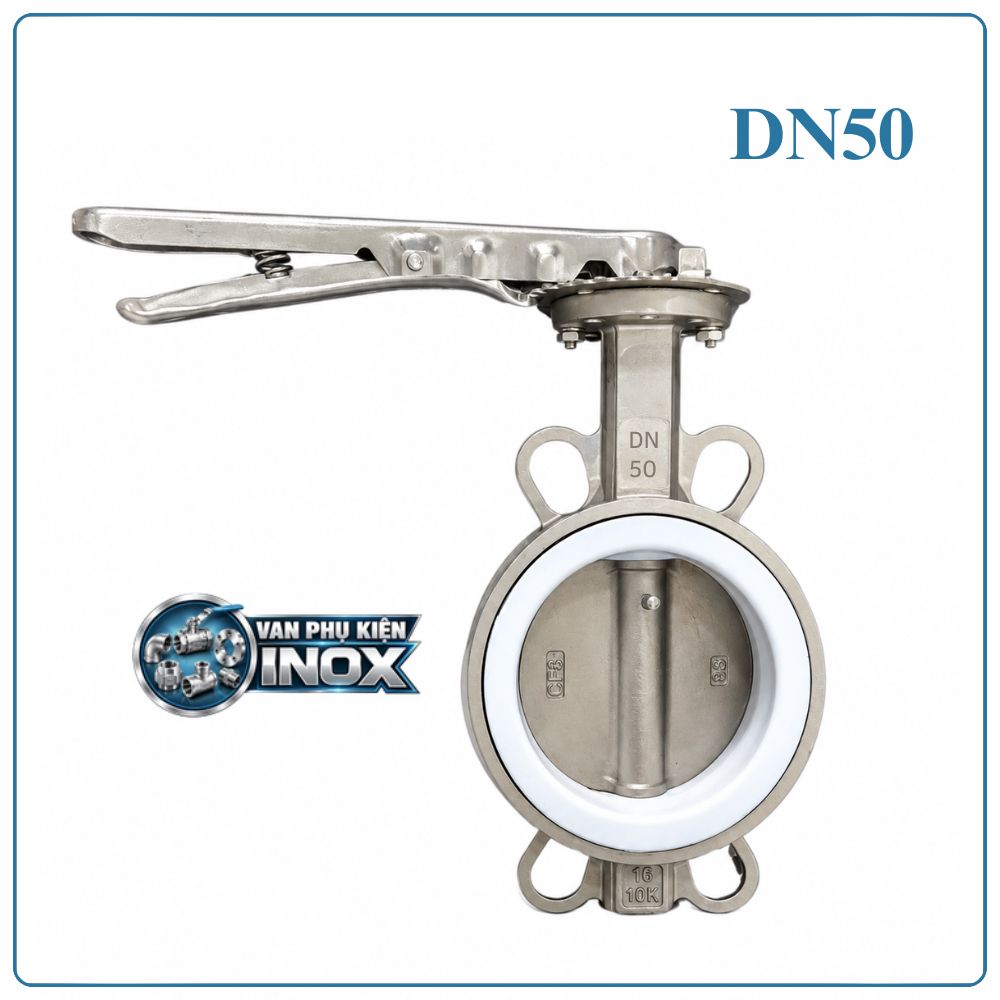

Van Bướm Inox Tay Gạt DN50

Van Bướm Inox Tay Gạt DN50 Là Gì?

Van bướm inox tay gạt DN50 là dòng van dùng để đóng mở dòng chảy trên đường ống DN50. Van sử dụng đĩa van dạng tròn kết hợp với tay gạt để điều khiển trực tiếp, phù hợp với các hệ thống cần thao tác đóng mở nhanh.

Van thường có thiết kế wafer, được lắp đặt giữa hai mặt bích của đường ống. Nhờ cấu tạo đơn giản, kích thước gọn và dễ vận hành, van bướm DN50 được sử dụng trong nhiều hệ thống cấp nước, xử lý nước và đường ống công nghiệp.

• DN50 = 2 inch
• Đường kính ngoài ống thép DN50 thường khoảng 60,3 mm

Thông số kỹ thuật van bướm inox tay gạt DN50

Thông số	Đặc điểm
Tên sản phẩm	Van bướm inox tay gạt DN50
Kích thước	DN50 – 2 inch
Kiểu van	Van bướm
Kiểu vận hành	Tay gạt
Kiểu kết nối	Wafer
Vật liệu thân	Inox 304
Đĩa van	Inox 304
Trục van	Inox
Gioăng	EPDM / PTFE hoặc vật liệu phù hợp
Áp suất làm việc	PN10 / PN16 tùy model
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng và cấu hình van
Môi trường sử dụng	Nước, nước sạch, khí, thực phẩm, hóa chất phù hợp…
Kích thước danh nghĩa	DN50
Quy cách	2 inch
Xuất xứ	Trung Quốc, Đài Loan, Hàn Quốc… tùy model
Tình trạng hàng	Mới 100%
Giấy tờ	CO, CQ

Thông số có thể thay đổi tùy từng model và thương hiệu. Cần kiểm tra thông số thực tế trước khi đặt hàng.

Cấu tạo van bướm inox tay gạt DN50

Van bướm inox tay gạt DN50 gồm các bộ phận chính:

• Thân van: Được chế tạo bằng inox 304, có nhiệm vụ bảo vệ và cố định các bộ phận bên trong.
• Đĩa van: Có dạng hình tròn, nằm trong lòng đường ống và trực tiếp kiểm soát dòng chảy.
• Trục van: Kết nối đĩa với tay gạt, truyền chuyển động khi người vận hành thao tác.
• Gioăng làm kín: Tạo độ kín giữa đĩa và thân van, hạn chế rò rỉ khi van đóng.
• Tay gạt: Bộ phận điều khiển trực tiếp bằng tay, giúp đóng hoặc mở van nhanh chóng.
• Bộ phận định vị: Giúp cố định tay gạt tại các vị trí đóng mở theo thiết kế.

Nguyên lý hoạt động của van bướm inox DN50

Van bướm hoạt động dựa trên chuyển động xoay của đĩa van quanh trục.

Khi mở van, người vận hành đưa tay gạt về vị trí mở. Đĩa van xoay theo hướng gần song song với dòng chảy, tạo khoảng thông để lưu chất đi qua.

Khi đóng van, tay gạt được đưa về vị trí đóng. Đĩa van xoay ngang đường ống và kết hợp với gioăng làm kín để ngăn dòng lưu chất.

Nhờ cơ cấu này, van có thể thao tác nhanh và thuận tiện khi cần cô lập một đoạn đường ống để kiểm tra hoặc bảo dưỡng.

Ưu điểm của van bướm inox tay gạt DN50

• Inox 304: Có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường sử dụng thông thường.
• Thiết kế nhỏ gọn: Phù hợp với các tuyến ống DN50 và không chiếm nhiều diện tích lắp đặt.
• Đóng mở nhanh: Tay gạt cho phép người vận hành thao tác trực tiếp và dễ dàng.
• Lắp đặt thuận tiện: Kiểu wafer được lắp giữa hai mặt bích của đường ống.
• Dễ bảo trì: Cấu tạo đơn giản, thuận tiện cho việc kiểm tra và bảo dưỡng.
• Độ bền tốt: Thân và đĩa bằng inox 304 giúp van hoạt động ổn định trong điều kiện phù hợp.
• Không cần nguồn cấp: Có thể vận hành trực tiếp bằng tay, không cần điện hoặc khí nén.
• Ứng dụng linh hoạt: Có thể sử dụng cho nhiều hệ thống nước, khí và đường ống công nghiệp.

Ứng dụng van bướm inox tay gạt DN50

Van bướm inox DN50 được sử dụng trong nhiều hệ thống đường ống như:

• Hệ thống cấp nước: Đóng mở đường ống cấp nước, nước sạch và nước kỹ thuật.
• Hệ thống xử lý nước: Lắp trên các tuyến ống dẫn nước trong dây chuyền xử lý.
• Nhà máy thực phẩm: Sử dụng trên một số tuyến nước và đường ống phụ trợ trong dây chuyền sản xuất.
• Hệ thống đồ uống: Ứng dụng cho các tuyến nước và lưu chất phù hợp với inox 304.
• Đường ống khí: Đóng mở một số tuyến khí khi áp suất và vật liệu gioăng đáp ứng yêu cầu.
• Hệ thống PCCC: Sử dụng trong một số tuyến ống tùy theo thiết kế và tiêu chuẩn của hệ thống.
• Nhà máy công nghiệp: Lắp trên đường ống kỹ thuật, hệ thống tuần hoàn nước và các tuyến phụ trợ.
• Hệ thống hóa chất: Có thể sử dụng với một số hóa chất tương thích; cần kiểm tra vật liệu inox 304 và gioăng trước khi sử dụng.

Cách lựa chọn van bướm inox DN50

Để lựa chọn đúng van bướm DN50, cần kiểm tra các yếu tố quan trọng sau:

• Kích thước đường ống: Đường ống DN50 sử dụng van DN50, tương đương 2 inch.
• Vật liệu: Van sử dụng inox 304, phù hợp với nhiều hệ thống nước và môi trường công nghiệp thông thường.
• Áp suất: Xác định áp suất làm việc thực tế để lựa chọn van PN10 hoặc PN16 phù hợp.
• Nhiệt độ: Kiểm tra giới hạn nhiệt độ của gioăng để đảm bảo khả năng làm kín trong quá trình sử dụng.
• Môi chất: Xác định loại lưu chất đi qua van để kiểm tra khả năng tương thích của inox 304 và gioăng.
• Kiểu kết nối: Van wafer cần được lựa chọn phù hợp với tiêu chuẩn và kích thước mặt bích của đường ống.
• Không gian lắp đặt: Cần đảm bảo khu vực xung quanh van đủ khoảng trống để thao tác tay gạt.

Hướng dẫn lắp đặt van bướm inox tay gạt DN50

Bước 1: Ngắt hệ thống và xả áp

Trước khi lắp đặt, cần dừng dòng chảy và xả hết áp suất trong đường ống.

Nếu hệ thống chứa hóa chất hoặc lưu chất có nhiệt độ cao, cần xử lý và đưa hệ thống về trạng thái an toàn trước khi tiến hành.

Bước 2: Kiểm tra van

Kiểm tra thân van, đĩa van, trục, gioăng và tay gạt.

Đảm bảo van không bị nứt, móp hoặc biến dạng. Kiểm tra đúng kích thước DN50 và vật liệu inox 304.

Bước 3: Vệ sinh mặt bích

Làm sạch hai mặt bích của đường ống, loại bỏ bụi bẩn, cặn và các vật thể có thể ảnh hưởng đến khả năng làm kín.

Hai mặt bích cần được đặt tương đối song song và đúng vị trí với van.

Bước 4: Đưa van vào giữa hai mặt bích

Đặt van vào khoảng giữa hai mặt bích.

Nên để đĩa van mở nhẹ trong quá trình căn chỉnh nhằm hạn chế nguy cơ đĩa bị va chạm với thành ống.

Bước 5: Căn chỉnh van

Điều chỉnh thân van nằm đúng tâm đường ống.

Kiểm tra khoảng trống bên trong để đảm bảo đĩa van có thể xoay tự do khi đóng mở.

Bước 6: Lắp bu lông

Đưa bu lông qua các vị trí liên kết rồi siết sơ bộ.

Nên siết lần lượt theo các vị trí đối xứng để lực ép được phân bố đều.

Bước 7: Kiểm tra khả năng đóng mở

Xoay tay gạt từ vị trí mở sang đóng và ngược lại.

Đĩa van phải chuyển động thuận lợi, không bị kẹt hoặc chạm vào thành đường ống.

Bước 8: Siết bu lông hoàn thiện

Sau khi xác nhận van đã nằm đúng vị trí, siết hoàn thiện toàn bộ bu lông.

Không nên siết quá mạnh vì có thể gây ảnh hưởng đến gioăng hoặc thân van.

Bước 9: Kiểm tra rò rỉ

Cấp lưu chất vào đường ống từ từ và kiểm tra khu vực hai mặt bích.

Nếu phát hiện rò rỉ, cần giảm áp suất và kiểm tra lại độ đồng tâm, gioăng cũng như lực siết bu lông.

Bước 10: Vận hành thử

Thực hiện đóng mở van vài lần để kiểm tra hoạt động của tay gạt và đĩa van.

Nếu không có hiện tượng kẹt hoặc rò rỉ, có thể đưa van vào vận hành chính thức.

Lưu ý khi sử dụng van bướm DN50

• Không dùng lực quá mạnh khi tay gạt có dấu hiệu bị kẹt.
• Không để vật cứng hoặc cặn bẩn lọt vào bên trong đường ống.
• Đảm bảo đường ống được cố định chắc chắn.
• Không để tải trọng của đường ống tác động trực tiếp lên thân van.
• Kiểm tra định kỳ gioăng và các vị trí kết nối.
• Khi phát hiện rò rỉ hoặc van hoạt động bất thường, cần kiểm tra và xử lý kịp thời.

Câu hỏi thường gặp về van bướm inox tay gạt DN50

Van bướm inox tay gạt DN50 là gì?

Đây là van bướm có kích thước DN50, sử dụng tay gạt để điều khiển đóng mở dòng chảy. Van thường có kết nối wafer và sử dụng inox 304.

DN50 bằng bao nhiêu inch?

DN50 tương đương 2 inch, đường kính ngoài ống thép DN50 thường khoảng 60,3 mm.

Van bướm inox DN50 có dùng cho nước sạch không?

Có. Van có thể sử dụng cho hệ thống nước sạch nếu vật liệu, gioăng và cấu hình van đáp ứng yêu cầu của hệ thống.

Van DN50 có dùng cho khí được không?

Có thể sử dụng cho một số hệ thống khí khi áp suất, nhiệt độ và vật liệu làm kín phù hợp.

Van bướm DN50 kết nối như thế nào?

Van thường sử dụng kiểu wafer, được lắp giữa hai mặt bích của đường ống.

Địa điểm cung cấp van bướm inox tay gạt DN50 uy tín

Van bướm inox tay gạt DN50 phù hợp với các hệ thống đường ống DN50 cần thiết bị đóng mở nhanh, dễ vận hành và có kết cấu gọn.

DTA cung cấp van bướm inox tay gạt DN50 inox 304, với các lựa chọn xuất xứ Trung Quốc, Đài Loan, Hàn Quốc… tùy từng model và nhu cầu sử dụng.

DTA hỗ trợ tư vấn lựa chọn van dựa trên kích thước đường ống, áp suất, môi chất, nhiệt độ và điều kiện lắp đặt thực tế.
