Mặt Bích Inox JIS10K DN100

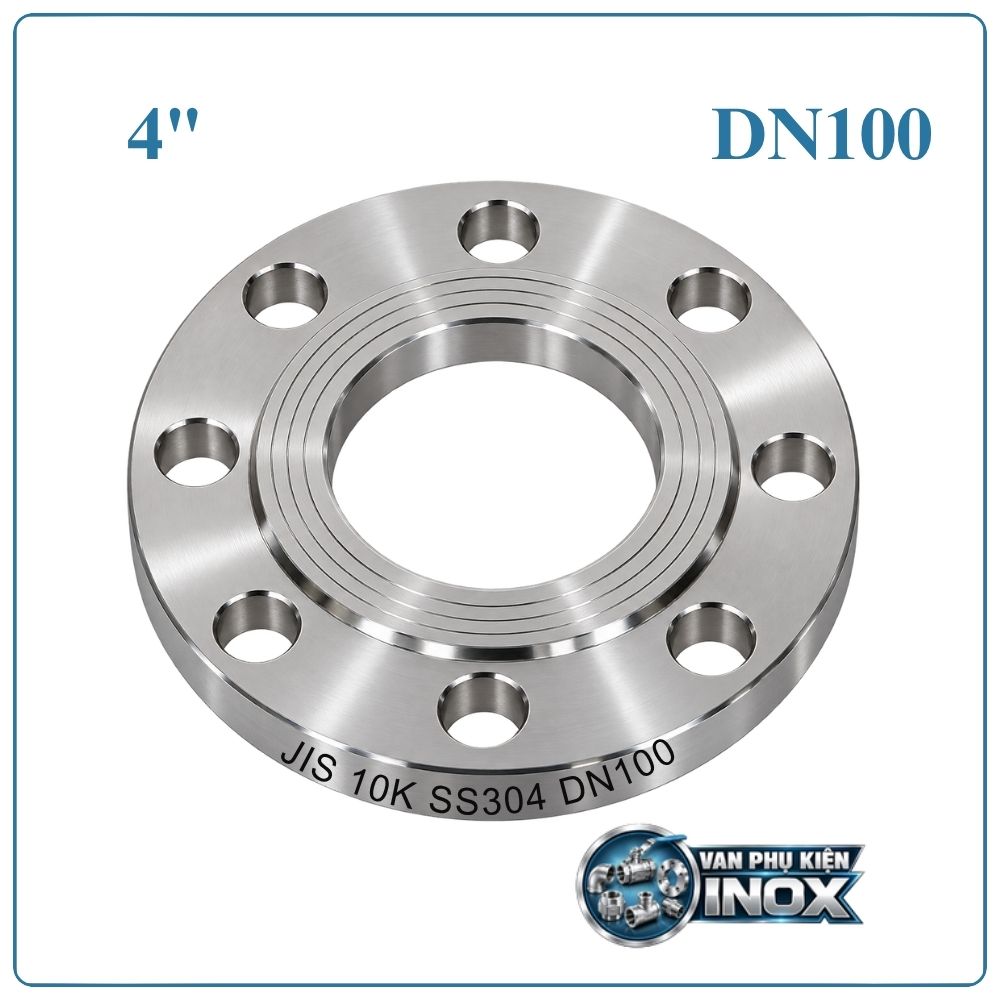

Mặt bích inox JIS10K DN100 là gì?

Mặt bích inox JIS10K DN100 là phụ kiện kết nối đường ống dạng đĩa tròn, được gia công từ inox 304 và bố trí các lỗ bu lông xung quanh để liên kết đường ống với đường ống, van hoặc thiết bị.

Quy cách DN100 tương đương 4 inch, sử dụng cho đường ống có đường kính ngoài Φ114,3 mm. Ký hiệu JIS10K cho biết mặt bích được thiết kế theo hệ tiêu chuẩn JIS của Nhật Bản, phù hợp với các hệ thống sử dụng thiết bị và phụ kiện cùng tiêu chuẩn.

Ưu điểm của Mặt Bích Inox JIS10K DN100

• Chống gỉ tốt: Inox 304 có khả năng chống oxy hóa và ăn mòn tốt trong môi trường thông thường, đặc biệt phù hợp với hệ thống có độ ẩm cao.
• Kết cấu chắc chắn: Thân bích có độ cứng tốt, chịu được lực siết của hệ thống bu lông trong quá trình kết nối.
• Kết nối ổn định: Các lỗ bu lông được bố trí đồng đều giúp tạo lực ép tương đối cân bằng lên mối ghép.
• Bề mặt sạch, dễ vệ sinh: Inox 304 có bề mặt nhẵn, ít bám bẩn và thuận tiện cho việc vệ sinh đường ống.
• Phù hợp nhiều thiết bị: Có thể kết hợp với van, máy bơm, đường ống, bộ lọc và các thiết bị sử dụng kết nối mặt bích JIS 10K.
• Thích hợp nhiều môi trường: Có thể sử dụng cho hệ thống nước, khí, dầu, thực phẩm và một số môi chất công nghiệp có tính ăn mòn phù hợp.
• Tính đồng bộ cao: Quy cách JIS 10K giúp thuận tiện lựa chọn các thiết bị có cùng tiêu chuẩn kết nối cho hệ thống.

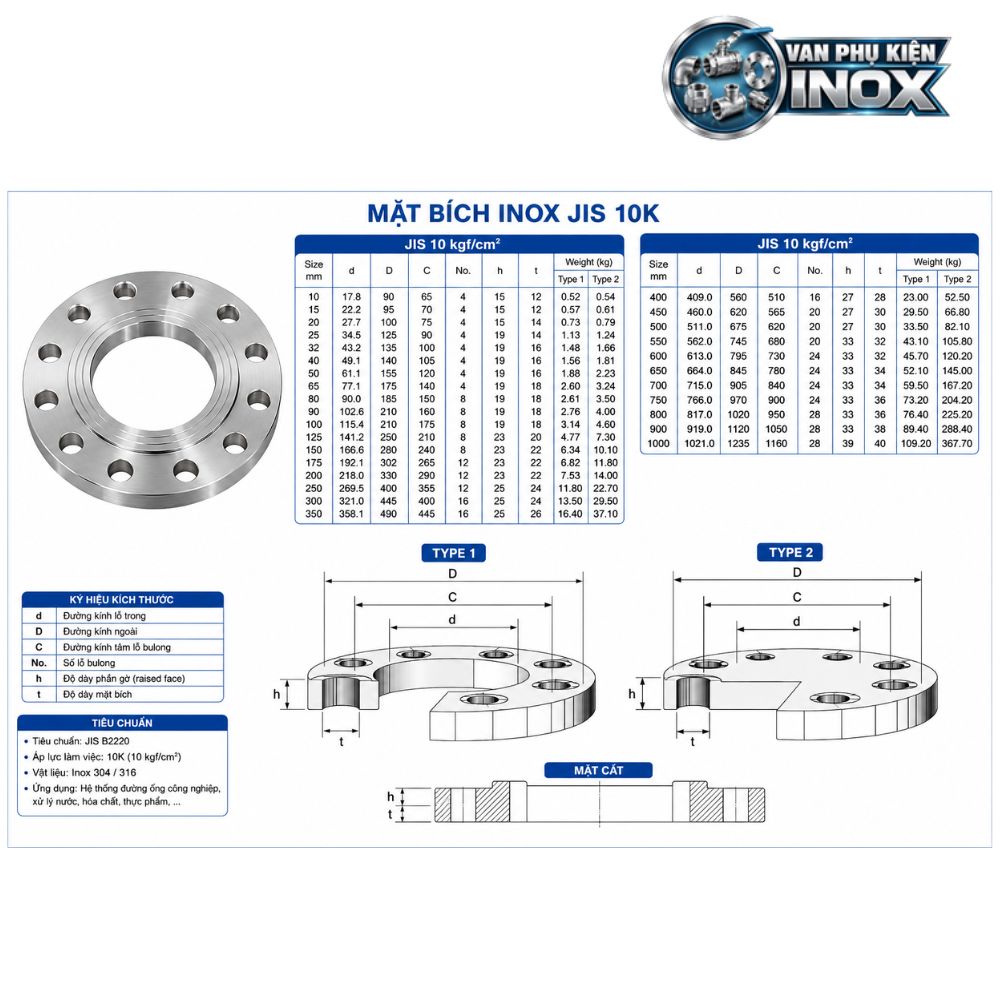

Thông số kỹ thuật Mặt Bích Inox JIS10K DN100

Cấu tạo Mặt Bích Inox JIS10K DN100

Mặt Bích Inox JIS10K DN100 có cấu tạo đơn giản, gồm thân bích, lỗ trung tâm, các lỗ bu lông và bề mặt ghép nối.

• Thân mặt bích: Được chế tạo từ inox 304, có dạng đĩa tròn với kích thước phù hợp tiêu chuẩn JIS 10K DN100.
• Lỗ trung tâm: Nằm tại vị trí trung tâm của mặt bích, tạo khoảng thông cho đường ống hoặc phần kết nối đi qua.
• Lỗ bu lông: Được bố trí đều quanh thân bích, dùng để đưa bu lông qua và cố định mặt bích với chi tiết đối diện.
• Bề mặt ghép nối: Là phần tiếp xúc với mặt bích còn lại và gioăng làm kín, yêu cầu bề mặt sạch và không bị biến dạng trong quá trình lắp đặt.

Nguyên lý kết nối của Mặt Bích Inox JIS10K DN100

Mặt bích inox DN100 tạo mối ghép bằng cách sử dụng bu lông để cố định hai mặt bích, đồng thời kết hợp gioăng nhằm tăng khả năng làm kín.

Khi hai mặt bích được đưa về đúng vị trí, gioăng được đặt giữa hai bề mặt tiếp xúc. Bu lông được lắp qua các lỗ trên hai mặt bích và siết đai ốc. Lực siết tạo áp lực lên gioăng, giúp hạn chế rò rỉ tại vị trí kết nối.

Ứng dụng của Mặt Bích Inox JIS10K DN100

Mặt Bích Inox JIS10K DN100 được sử dụng tại các vị trí cần kết nối thiết bị hoặc phụ kiện với đường ống DN100.

• Hệ thống cấp nước: Kết nối đường ống với van, máy bơm, bộ lọc và các thiết bị xử lý nước.
• Hệ thống xử lý nước: Sử dụng tại đường ống công nghệ, cụm bơm, bồn chứa và các thiết bị có đầu kết nối mặt bích.
• Đường ống công nghiệp: Phù hợp với các hệ thống vận chuyển chất lỏng hoặc khí có yêu cầu sử dụng vật liệu inox.
• Ngành thực phẩm: Có thể sử dụng trong một số đường ống dẫn nước và chất lỏng tại dây chuyền sản xuất nhờ đặc tính dễ vệ sinh của inox 304.
• Hệ thống hóa chất: Sử dụng cho các môi chất có tính ăn mòn phù hợp với inox 304; cần đánh giá môi chất trước khi lựa chọn.
• Hệ thống khí: Dùng để kết nối đường ống DN100 với van và thiết bị có đầu nối JIS 10K.

Hướng dẫn lắp đặt Mặt Bích Inox JIS10K DN100

Bước 1: Kiểm tra vật tư

Kiểm tra mặt bích, đường ống, gioăng, bu lông và đai ốc trước khi tiến hành lắp đặt.

Bước 2: Vệ sinh bề mặt

Làm sạch hai mặt tiếp xúc, loại bỏ bụi bẩn, dầu mỡ hoặc dị vật có thể ảnh hưởng đến độ kín của mối nối.

Bước 3: Căn chỉnh

Đưa hai mặt bích về đúng vị trí, đảm bảo tâm đường ống và các lỗ bu lông được căn chỉnh tương ứng.

Bước 4: Đặt gioăng

Đặt gioăng vào giữa hai mặt bích, căn đều để gioăng không bị xô lệch khi siết bu lông.

Bước 5: Lắp bu lông

Đưa bu lông qua các lỗ bích, lắp đai ốc và siết sơ bộ để cố định mối nối.

Bước 6: Siết hoàn thiện

Siết bu lông theo thứ tự đối xứng hoặc hình chữ thập để lực ép phân bổ đều trên toàn bộ bề mặt gioăng.

Bước 7: Kiểm tra

Kiểm tra lại mối ghép và thực hiện thử kín theo yêu cầu kỹ thuật của hệ thống trước khi vận hành.

Lưu ý khi sử dụng Mặt Bích Inox JIS10K DN100

• Nên xác định rõ tiêu chuẩn JIS 10K trước khi lựa chọn để tránh ghép với thiết bị có quy cách mặt bích khác.
• Chọn loại gioăng làm kín phù hợp với nhiệt độ, áp suất và đặc tính của môi chất.
• Không nên dùng bu lông bị cong, ren hỏng hoặc có dấu hiệu xuống cấp để lắp đặt.
• Khi siết cần thực hiện lần lượt và đều tay, tránh tập trung lực quá lớn vào một vị trí.
• Không để đường ống tạo tải trọng lớn trực tiếp lên mặt bích hoặc thiết bị kết nối.
• Với môi trường có tính ăn mòn, cần kiểm tra khả năng tương thích của inox 304 với môi chất trước khi đưa vào sử dụng.
• Sau khi hệ thống vận hành, nên kiểm tra định kỳ khu vực mối nối để phát hiện sớm tình trạng rò rỉ hoặc lỏng bu lông.

Mua Mặt Bích Inox JIS10K DN100 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích inox, phụ kiện inox, van công nghiệp và thiết bị đường ống với nhiều kích thước và tiêu chuẩn kết nối.

Mặt Bích Inox JIS10K DN100 được cung cấp theo quy cách DN100 – JIS 10K – inox 304, phù hợp cho nhiều hệ thống đường ống công nghiệp và dân dụng.
