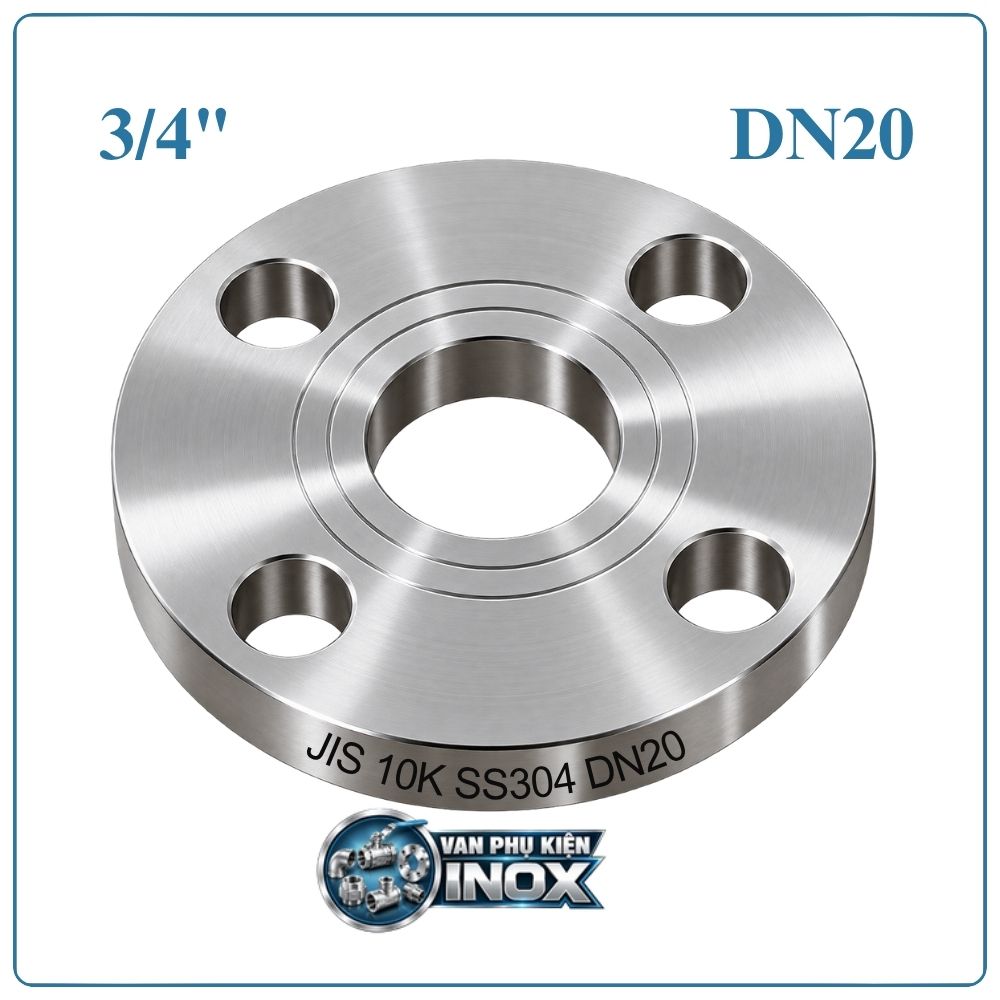

Mặt Bích Inox JIS10K DN20

Mặt bích inox JIS10K DN20 là gì?

Mặt bích inox JIS10K DN20 là chi tiết kết nối dạng tròn được lắp tại đầu đường ống hoặc vị trí kết nối với van, thiết bị và phụ kiện. Mặt bích được cố định bằng hệ thống bu lông, kết hợp với gioăng nhằm tạo mối ghép kín cho đường ống.

Quy cách DN20 – Φ26.9 mm – 3/4 inch giúp sản phẩm phù hợp với các tuyến ống nhỏ, đặc biệt tại những cụm đường ống và thiết bị cần kết nối bằng mặt bích theo tiêu chuẩn JIS.

Ưu điểm của mặt bích inox JIS10K DN20

• Inox 304 chống gỉ tốt: Thích hợp với nhiều môi trường nước và đường ống kỹ thuật thông thường.
• Thiết kế gọn: DN20 có kích thước tương đối nhỏ, thuận lợi khi bố trí tại các cụm thiết bị.
• Đồng bộ tiêu chuẩn JIS 10K: Dễ phối hợp với các sản phẩm có cùng quy cách kết nối.
• Khả năng liên kết ổn định: Hệ thống bu lông tạo lực giữ chắc giữa các chi tiết ghép nối.
• Bề mặt inox thuận tiện vệ sinh: Phù hợp với những vị trí cần kiểm tra và làm sạch thường xuyên.
• Phạm vi sử dụng rộng: Có thể ứng dụng cho nước, khí và nhiều loại lưu chất phù hợp với inox 304.
• Dễ kiểm tra mối nối: Kết cấu mặt bích cho phép quan sát và xử lý vị trí kết nối khi cần bảo dưỡng.

Thông số kỹ thuật mặt bích inox JIS10K DN20

Các kích thước trên được tham chiếu theo quy cách JIS 10K DN20. Khi đưa vào công trình, nên đối chiếu trực tiếp với thiết bị và đường ống thực tế để bảo đảm sự tương thích.

Cấu tạo mặt bích inox JIS10K DN20

Mặt bích inox DN20 gồm một thân bích dạng tròn, phần tâm được gia công để kết nối với đường ống và các lỗ bu lông nằm xung quanh. Toàn bộ thân sản phẩm sử dụng inox 304, tạo nên kết cấu phù hợp cho các vị trí liên kết đường ống nhỏ.

• Thân bích: Bộ phận chính của sản phẩm, có nhiệm vụ tạo bề mặt liên kết và chịu lực giữ từ hệ thống bu lông.
• Lỗ trung tâm: Phần rỗng ở giữa mặt bích, được bố trí phù hợp với kích thước đường ống DN20.
• Lỗ bu lông: Gồm 4 lỗ được phân bố trên vòng tâm lỗ, dùng để đưa bu lông qua và cố định mối ghép.
• Bề mặt làm kín: Khu vực tiếp xúc giữa hai mặt bích, nơi bố trí gioăng để hạn chế rò rỉ lưu chất.
• Bu lông và đai ốc: Tạo lực ép giữ hai mặt bích áp sát nhau trong quá trình hệ thống hoạt động.

Nguyên lý kết nối mặt bích DN20

Khi kết nối, hai mặt bích DN20 được đưa về đúng vị trí trên đường ống hoặc thiết bị. Sau khi căn chỉnh, gioăng được đặt giữa hai bề mặt ghép và các lỗ bu lông được đưa về cùng vị trí.

Bu lông được lắp qua các lỗ của hai mặt bích rồi cố định bằng đai ốc. Khi siết đúng cách, lực ép được truyền qua hai mặt bích xuống gioăng, giúp gioăng tạo vùng tiếp xúc kín quanh mối nối.

Nhờ phương thức liên kết này, mặt bích inox JIS10K DN20 có thể kết nối đường ống với van hoặc thiết bị mà vẫn tạo điều kiện thuận lợi cho việc tháo lắp khi cần kiểm tra hệ thống.

Ứng dụng của mặt bích inox JIS10K DN20

Với kích thước DN20, sản phẩm thường được sử dụng ở các nhánh ống, cụm thiết bị và tuyến đường ống có đường kính nhỏ. Một số lĩnh vực sử dụng phổ biến gồm:

• Hệ thống cấp nước trong công trình dân dụng và nhà xưởng.
• Đường ống PCCC và các nhánh cấp nước chữa cháy.
• Hệ thống khí nén, khí kỹ thuật.
• Cụm đường ống xử lý nước.
• Hệ thống bơm và thiết bị phụ trợ.
• Đường ống HVAC, đường nước kỹ thuật.
• Các dây chuyền sản xuất có sử dụng đường ống DN20.
• Kết nối với van và thiết bị có chuẩn mặt bích JIS tương ứng.

Các bước lắp đặt mặt bích inox JIS10K DN20

Bước 1: Chuẩn bị các chi tiết
Kiểm tra mặt bích DN20, đường ống, gioăng, bu lông và đai ốc. Đảm bảo các chi tiết đúng quy cách và không bị biến dạng.

Bước 2: Làm sạch bề mặt
Vệ sinh mặt tiếp xúc của mặt bích và đầu đường ống. Đặc biệt cần loại bỏ bụi bẩn hoặc dị vật tại vị trí đặt gioăng.

Bước 3: Định vị hai mặt bích
Đưa hai mặt bích về đúng vị trí kết nối, căn chỉnh tâm và hướng lỗ bu lông sao cho tương ứng với nhau.

Bước 4: Đặt gioăng làm kín
Đưa gioăng vào giữa hai mặt ghép, căn chỉnh đều quanh vùng tiếp xúc và tránh để gioăng bị xô lệch.

Bước 5: Lắp bộ bu lông
Đưa bu lông qua các lỗ đã căn chỉnh, lắp đai ốc và siết sơ bộ từng vị trí để cố định cụm kết nối.

Bước 6: Siết hoàn thiện
Tiến hành siết theo thứ tự đối xứng, tăng lực từng lượt. Sau đó kiểm tra lại độ ổn định của mối ghép và thực hiện thử kín nếu hệ thống có yêu cầu.

Lưu ý khi sử dụng mặt bích inox JIS10K DN20

• Kiểm tra đúng kích thước: DN20 cần được lựa chọn phù hợp với đường kính và quy cách kết nối của đường ống.
• Đảm bảo đồng bộ tiêu chuẩn: Kiểm tra chuẩn mặt bích của van, thiết bị trước khi tiến hành ghép nối.
• Sử dụng gioăng phù hợp: Lựa chọn vật liệu gioăng dựa trên môi chất và điều kiện vận hành thực tế.
• Không dùng lực để ép lệch: Nếu hai đầu kết nối chưa thẳng hàng, cần điều chỉnh đường ống trước khi siết bu lông.
• Siết bu lông cân bằng: Tránh tập trung lực vào một vị trí để hạn chế tình trạng mặt bích bị nghiêng.
• Không để đường ống chịu tải tại mối nối: Nên có giá đỡ phù hợp nếu đường ống hoặc thiết bị tạo tải trọng lên mặt bích.
• Theo dõi trong quá trình vận hành: Kiểm tra khu vực ghép nối khi hệ thống xuất hiện rung động hoặc dấu hiệu bất thường.
• Kiểm tra gioăng khi tháo lắp: Gioăng đã hư hỏng hoặc biến dạng nên được thay thế trước khi đưa hệ thống hoạt động trở lại.

Mua mặt bích inox JIS10K DN20 ở đâu?

Đối với mặt bích inox JIS10K DN20, việc lựa chọn đúng vật liệu và tiêu chuẩn giúp quá trình lắp đặt thuận lợi, đồng thời hạn chế tình trạng không tương thích giữa đường ống và thiết bị.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích inox 304 cùng nhiều loại phụ kiện đường ống với đa dạng kích thước, phục vụ các hệ thống cấp nước, PCCC, xử lý nước và công nghiệp.

Khách hàng có nhu cầu mặt bích inox JIS10K DN20 có thể liên hệ để được tư vấn sản phẩm phù hợp với quy cách đường ống và thiết bị sử dụng.

Liên hệ: 0964.438.983 – 0961.483.239
