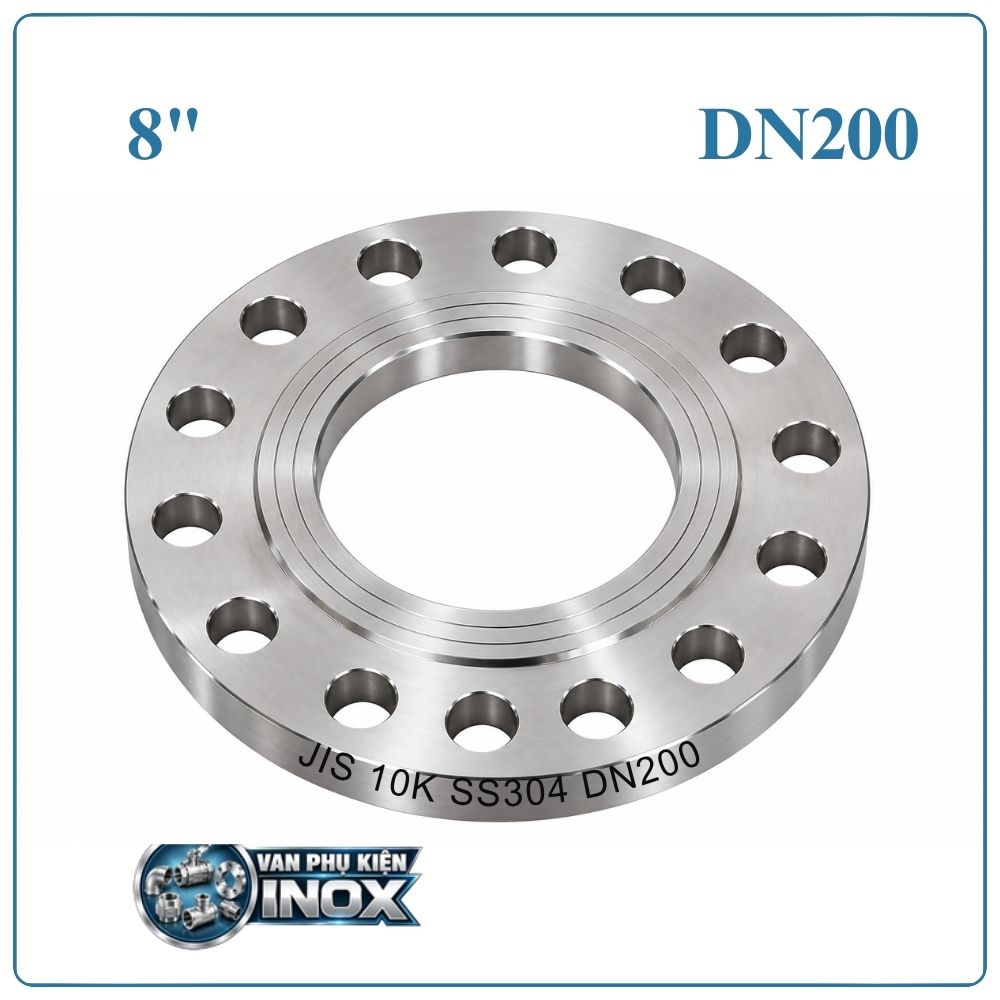

Mặt Bích Inox JIS10K DN200

Mặt bích inox JIS10K DN200 là gì?

Mặt bích inox JIS10K DN200 là chi tiết kết nối dạng tròn, được gia công từ inox 304 với các lỗ bu lông bố trí quanh thân. Phụ kiện được lắp tại đầu đường ống hoặc đầu thiết bị để hình thành mối ghép bằng bu lông và gioăng.

Quy cách DN200 – 8 inch – Φ216,3 mm phù hợp với các tuyến ống có kích thước lớn, thường xuất hiện trong hệ thống cấp nước, xử lý nước, PCCC và đường ống công nghiệp.

Ưu điểm của Mặt Bích Inox JIS10K DN200

• Vật liệu inox 304: Có độ bền cơ học tốt, phù hợp với nhiều hệ thống đường ống công nghiệp.
• Khả năng chống ăn mòn: Hạn chế hiện tượng oxy hóa và gỉ sét trong môi trường nước, hơi ẩm và nhiều môi chất thông thường.
• Kích thước DN200 lớn: Đáp ứng các tuyến đường ống có lưu lượng cao, đường kính danh nghĩa 8 inch.
• Liên kết chắc chắn: Hệ thống bu lông tạo lực giữ ổn định giữa hai mặt bích.
• Gia công theo JIS 10K: Thuận tiện phối hợp với van và thiết bị sử dụng cùng tiêu chuẩn.
• Bề mặt dễ vệ sinh: Inox 304 có khả năng làm sạch thuận tiện, phù hợp với các hệ thống cần bảo dưỡng thường xuyên.
• Ứng dụng rộng: Có thể sử dụng cho nước, khí, dầu và một số môi chất công nghiệp tương thích với inox 304.
• Độ ổn định cao: Phù hợp với các vị trí kết nối thiết bị cần mối ghép chắc chắn trong quá trình vận hành.

Thông số kỹ thuật Mặt Bích Inox JIS10K DN200

Cấu tạo Mặt Bích Inox JIS10K DN200

Mặt Bích Inox JIS10K DN200 gồm thân bích và hệ thống các vị trí kết nối được gia công theo quy cách tiêu chuẩn.

• Thân bích: Có dạng đĩa tròn, được chế tạo từ inox 304. Đây là phần chịu lực chính khi mặt bích được ghép với thiết bị hoặc đường ống khác.
• Lỗ trung tâm: Nằm tại tâm mặt bích, tạo khoảng thông cho đường ống và đảm bảo dòng lưu chất đi qua vị trí kết nối.
• Lỗ bu lông: Các lỗ được phân bố đều quanh thân bích. Quy cách DN200 JIS 10K sử dụng 12 lỗ Ø23 mm, tạo vị trí lắp đặt bộ bu lông.
• Bề mặt ghép nối: Hai mặt bích tiếp xúc với nhau thông qua gioăng làm kín. Bề mặt cần được gia công phù hợp và giữ sạch trong quá trình lắp đặt.

Nguyên lý hoạt động Mặt Bích Inox JIS10K DN200

Mối nối của mặt bích inox DN200 được hình thành thông qua lực ép của hệ thống bu lông lên hai mặt bích và gioăng.

Khi lắp đặt, hai mặt bích được căn chỉnh sao cho đồng tâm và các lỗ bu lông trùng nhau. Gioăng được đặt vào khu vực tiếp xúc, sau đó bu lông được đưa qua và siết đai ốc.

Lực siết tạo áp lực giữa hai mặt bích, đồng thời ép gioăng vào bề mặt tiếp xúc để tạo độ kín cho mối ghép. Việc siết đều các vị trí giúp hạn chế tình trạng gioăng bị ép lệch.

Ứng dụng của Mặt Bích Inox JIS10K DN200

Kích thước DN200 được sử dụng cho các tuyến ống có đường kính lớn và yêu cầu lưu lượng vận chuyển cao. Mặt bích inox JIS 10K thường được bố trí tại các vị trí kết nối thiết bị, van hoặc cụm đường ống.

1. Hệ thống cấp nước: Dùng tại đường ống chính, trạm bơm, bể chứa và các cụm van DN200.
2. Hệ thống PCCC: Kết nối van và thiết bị đường ống tại các công trình sử dụng quy cách JIS 10K.
3. Nhà máy xử lý nước: Sử dụng trong đường ống công nghệ, hệ thống lọc, bơm và thiết bị xử lý.
4. Hệ thống thoát nước và nước thải: Phù hợp với các vị trí cần kết nối đường ống lớn với thiết bị hoặc van.
5. Nhà máy công nghiệp: Dùng để liên kết đường ống với máy móc, thiết bị sản xuất, bộ lọc và hệ thống điều khiển dòng chảy.
6. Hệ thống dầu, khí: Có thể sử dụng cho các môi chất phù hợp với inox 304 và điều kiện làm việc của mặt bích JIS 10K.

Hướng dẫn lắp đặt Mặt Bích Inox JIS10K DN200

Bước 1: Chuẩn bị

Kiểm tra mặt bích, đường ống, gioăng và bộ bu lông. Đảm bảo các chi tiết không bị cong vênh, nứt hoặc hư hỏng.

Bước 2: Vệ sinh

Làm sạch bề mặt ghép nối, đặc biệt là khu vực tiếp xúc với gioăng. Loại bỏ bụi bẩn, dầu mỡ và dị vật.

Bước 3: Căn chỉnh

Đưa hai mặt bích về đúng vị trí, đảm bảo tâm đường ống thẳng hàng và các lỗ bu lông được căn chỉnh.

Bước 4: Đặt gioăng

Đưa gioăng vào giữa hai mặt bích và căn đều quanh vùng làm kín.

Bước 5: Lắp bu lông

Lắp bu lông qua các lỗ tương ứng, bắt đai ốc và siết sơ bộ để giữ ổn định mối nối.

Bước 6: Siết theo đường chéo

Siết lần lượt các bu lông theo thứ tự đối xứng, tăng lực từng bước để gioăng được ép đều trên toàn bộ chu vi.

Bước 7: Kiểm tra

Kiểm tra lại mối ghép và thực hiện thử kín hoặc thử áp theo yêu cầu kỹ thuật trước khi đưa hệ thống vào vận hành.

Lưu ý khi sử dụng Mặt Bích Inox JIS10K DN200

• Kiểm tra sự tương thích giữa mặt bích và thiết bị trước khi tiến hành lắp đặt.
• Sử dụng gioăng phù hợp với nhiệt độ, áp suất và đặc tính của môi chất.
• Không dùng gioăng đã biến dạng, rách hoặc có dấu hiệu xuống cấp.
• Khi lắp đặt cần tránh để đường ống bị lệch tâm gây tải bất thường lên mối ghép.
• Với đường ống DN200, nên bố trí hệ thống giá đỡ phù hợp để hạn chế trọng lượng tác động trực tiếp lên mặt bích.
• Siết bu lông theo trình tự đối xứng, không tập trung lực vào một phía.
• Không dùng mặt bích bị cong vênh hoặc biến dạng ảnh hưởng đến bề mặt làm kín.
• Đối với môi trường hóa chất, cần kiểm tra tính tương thích của inox 304 trước khi sử dụng.
• Kiểm tra mối nối sau khi hệ thống bắt đầu vận hành để phát hiện sớm hiện tượng rò rỉ.

Mua Mặt Bích Inox JIS10K DN200 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp mặt bích inox, van công nghiệp, phụ kiện inox và thiết bị đường ống với nhiều kích thước, tiêu chuẩn khác nhau.

Mặt Bích Inox JIS10K DN200 được cung cấp theo quy cách DN200 – 8 inch – Φ216,3 mm – JIS 10K – inox 304, đáp ứng nhu cầu kết nối cho nhiều hệ thống đường ống có kích thước lớn.
