Mặt Bích Inox JIS10K DN65

Mặt Bích Inox JIS10K DN65 là gì?

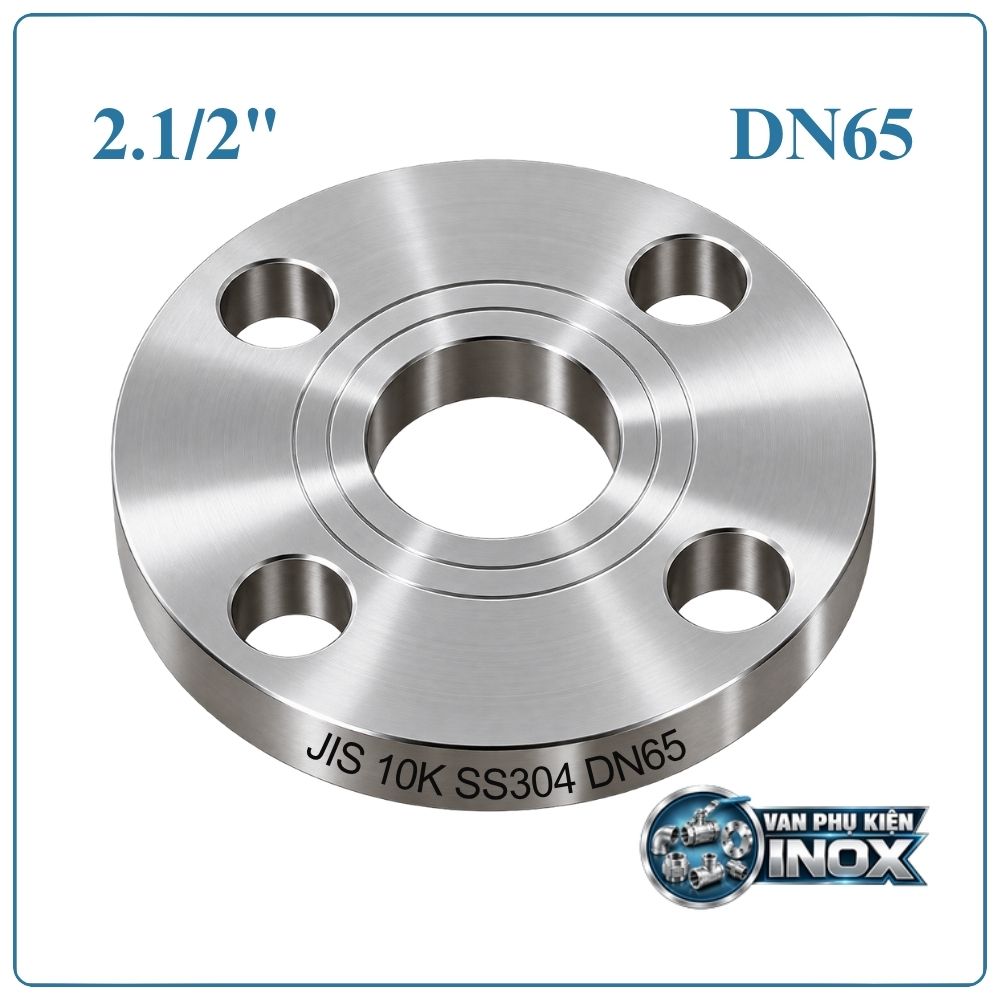

Mặt Bích Inox JIS10K DN65 là phụ kiện kết nối dạng bích dành cho hệ thống đường ống DN65. Với kích thước DN65 – 2 1/2″ – Φ76.3 mm, mặt bích có phần tâm rỗng để lắp với đường ống và các lỗ bố trí xung quanh dùng cho bulông liên kết.

Vật liệu inox 304 giúp mặt bích có khả năng chống oxy hóa, chống ăn mòn tốt trong nhiều môi trường sử dụng thông thường. Khi ghép hai mặt bích cùng với gioăng làm kín và bulông, hệ thống tạo thành mối nối chắc chắn nhưng vẫn có thể tháo rời khi cần bảo dưỡng hoặc thay thế thiết bị.

Ưu điểm của Mặt Bích Inox JIS10K DN65

• Chế tạo từ inox 304, bề mặt sáng, độ bền cơ học tốt và phù hợp với nhiều môi trường làm việc.
• Kích thước DN65 được sử dụng phổ biến trong các tuyến ống cấp thoát nước và đường ống kỹ thuật.
• Thiết kế theo hệ JIS 10K giúp dễ lựa chọn thiết bị, van và phụ kiện có cùng tiêu chuẩn kết nối.
• Liên kết bằng bulông thuận tiện cho việc tháo lắp, kiểm tra và sửa chữa hệ thống.
• Kết hợp với gioăng phù hợp giúp tăng khả năng kín tại vị trí tiếp giáp giữa hai mặt bích.
• Có thể sử dụng cho nhiều loại đường ống và thiết bị có đầu kết nối mặt bích tương ứng.
• Inox 304 có tính thẩm mỹ cao, thích hợp cho cả hệ thống lắp đặt trong nhà và ngoài trời.

Thông số kỹ thuật Mặt Bích Inox JIS10K DN65

Cấu tạo Mặt Bích Inox JIS10K DN65

Mặt Bích Inox JIS10K DN65 có cấu tạo tương đối đơn giản nhưng các vị trí đều được gia công để đảm bảo khả năng liên kết với đường ống và thiết bị.

• Thân mặt bích: Được chế tạo từ inox 304, có dạng đĩa tròn với độ dày 18 mm, đảm nhiệm vai trò chịu lực và giữ ổn định cho mối nối.
• Lỗ trung tâm: Nằm ở chính giữa mặt bích, kích thước phù hợp với đường ống DN65, tạo đường lưu thông cho môi chất và vị trí liên kết với ống.
• Các lỗ bulông: DN65 JIS10K sử dụng 4 lỗ Φ19 mm, được bố trí đều trên vòng chia lỗ có đường kính PCD 140 mm.
• Bề mặt tiếp xúc: Đây là vị trí áp sát với mặt bích đối diện. Khi lắp đặt cùng gioăng, bề mặt này tạo điều kiện hình thành vùng làm kín cho hệ thống.
• Bulông và đai ốc: Có nhiệm vụ siết chặt hai mặt bích với nhau. Với lỗ Φ19 mm, bộ bulông M16 thường được lựa chọn tương ứng.

Nguyên lý hoạt động của Mặt Bích Inox JIS10K DN65

Mặt bích không trực tiếp đảm nhiệm việc đóng mở hay điều tiết dòng chảy mà hoạt động dựa trên nguyên lý liên kết cơ khí và ép kín.

Khi lắp đặt, mặt bích DN65 được kết nối với đường ống hoặc thiết bị. Hai bề mặt bích được đưa về đúng vị trí, gioăng được đặt ở giữa rồi sử dụng bulông M16 để cố định. Khi bulông được siết đều, lực ép tác động lên gioăng và hai mặt bích, từ đó hạn chế khả năng rò rỉ môi chất qua khe tiếp giáp.

Trong quá trình vận hành, mối ghép phải duy trì độ ổn định cần thiết trước tác động của áp suất, rung động và sự thay đổi nhiệt độ. Vì vậy, việc căn chỉnh đường ống và siết bulông theo trình tự phù hợp có ảnh hưởng trực tiếp đến độ kín của hệ thống.

Ứng dụng của Mặt Bích Inox JIS10K DN65

Mặt Bích Inox JIS10K DN65 được sử dụng tại nhiều vị trí cần tạo mối nối có khả năng tháo lắp trong hệ thống đường ống:

• Hệ thống cấp nước sạch và đường ống nước kỹ thuật DN65.
• Đường ống xử lý nước, lọc nước và phân phối nước.
• Kết nối van, Y lọc, máy bơm và thiết bị đường ống có chuẩn JIS tương ứng.
• Hệ thống HVAC, chiller và đường ống kỹ thuật trong công trình.
• Đường ống khí nén và một số hệ thống dẫn môi chất phù hợp với vật liệu inox 304.
• Nhà máy sản xuất thực phẩm, đồ uống và các khu vực yêu cầu vật liệu có khả năng chống ăn mòn tốt.
• Các tuyến ống cần thường xuyên tháo thiết bị để vệ sinh, kiểm tra hoặc bảo trì.
• Hệ thống đường ống công nghiệp có sử dụng phụ kiện kết nối theo chuẩn JIS 10K.

Hướng dẫn lắp đặt Mặt Bích Inox JIS10K DN65

Bước 1: Kiểm tra sản phẩm và hệ thống
Đối chiếu mặt bích DN65 với đường ống có đường kính ngoài Φ76.3 mm. Kiểm tra cấp JIS 10K và vị trí lỗ bulông trước khi thi công.

Bước 2: Chuẩn bị đầu ống
Làm sạch đầu ống, loại bỏ bụi bẩn, dầu mỡ hoặc phần kim loại thừa có thể ảnh hưởng đến quá trình lắp ghép.

Bước 3: Đưa mặt bích vào đúng vị trí
Căn chỉnh mặt bích với đầu ống sao cho tâm ống và tâm mặt bích đồng trục, hạn chế tình trạng mặt bích bị nghiêng.

Bước 4: Lắp gioăng làm kín
Đặt gioăng đúng tâm giữa hai bề mặt kết nối. Gioăng cần có kích thước và vật liệu phù hợp với môi chất, nhiệt độ cũng như điều kiện vận hành.

Bước 5: Lắp bulông M16
Đưa bulông qua các lỗ Φ19 mm và lắp đai ốc. Ban đầu chỉ siết vừa đủ để giữ cố định, chưa nên siết quá chặt một phía.

Bước 6: Siết hoàn thiện và kiểm tra
Siết bulông theo thứ tự đối xứng hoặc hình chữ thập để lực ép phân bố tương đối đồng đều. Sau khi hoàn thành, kiểm tra độ chắc chắn của mối nối và thử kín trước khi đưa hệ thống vào vận hành.

Lưu ý khi sử dụng Mặt Bích Inox JIS10K DN65

• Kiểm tra khả năng tương thích giữa mặt bích JIS10K với van, đường ống và thiết bị trước khi lắp đặt.
• Không sử dụng gioăng đã biến dạng, rách hoặc mất độ đàn hồi.
• Hai mặt bích cần được căn chỉnh đúng tâm, tránh dùng bulông để kéo lệch đường ống.
• Siết bulông đều từng bước để hạn chế tình trạng gioăng bị ép lệch.
• Đường ống nên có hệ thống giá đỡ phù hợp, không để toàn bộ tải trọng tác động lên mối nối mặt bích.
• Với môi trường có tính ăn mòn cao, cần đánh giá cụ thể mức độ phù hợp của inox 304 trước khi lựa chọn.
• Sau thời gian vận hành nên kiểm tra định kỳ các vị trí liên kết, đặc biệt tại hệ thống có rung động hoặc nhiệt độ thay đổi thường xuyên.
