Mặt Bích Inox JIS10K DN50

Mặt Bích Inox JIS10K DN50 là gì?

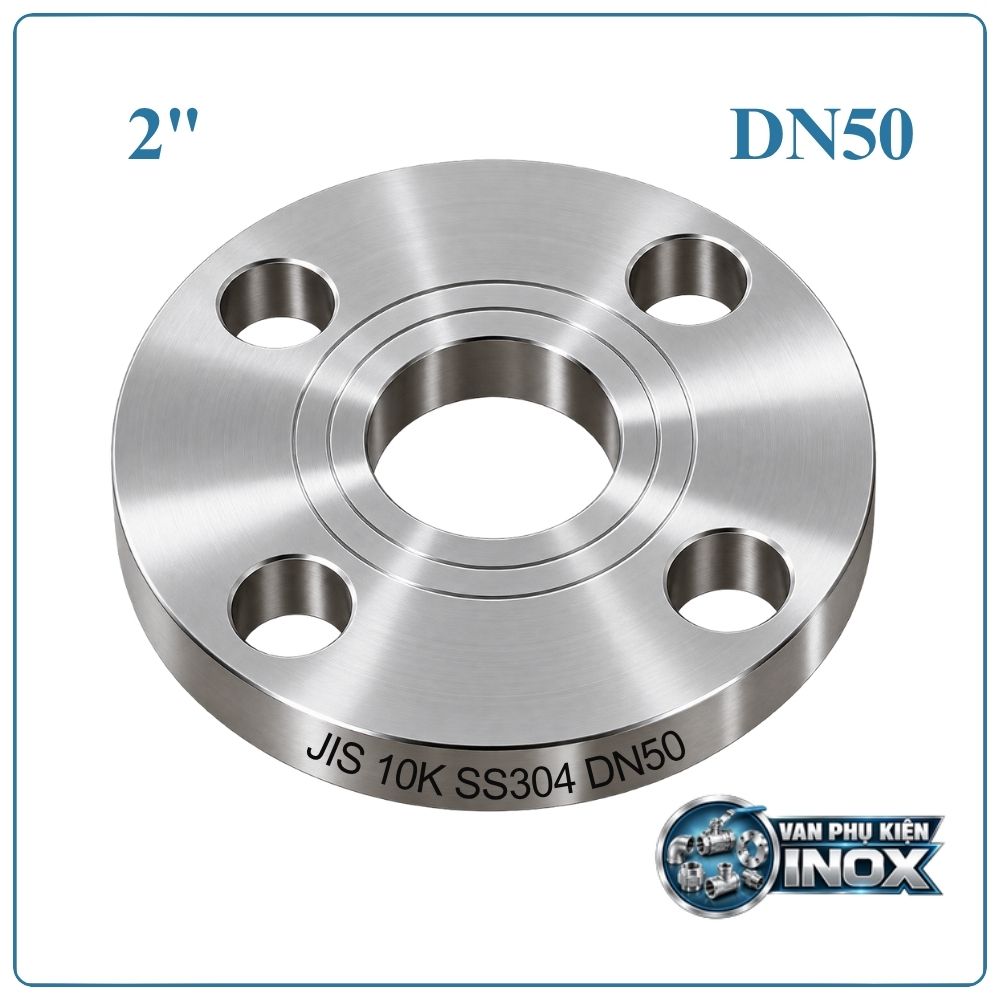

Mặt Bích Inox JIS10K DN50 là loại mặt bích inox có kích thước danh nghĩa DN50, tương đương 2 inch, dùng cho đường ống đường kính ngoài Φ60.5 mm. Mặt bích được gia công dạng tròn, trên vành có các lỗ để lắp bulông và ở giữa có lỗ kết nối với đường ống.

Sản phẩm thường được bố trí tại những vị trí cần kết nối đường ống với van, máy bơm, bộ lọc hoặc thiết bị có cùng quy cách. Việc sử dụng mặt bích giúp hệ thống dễ tháo rời khi kiểm tra, sửa chữa hoặc thay thế thiết bị.

Ưu điểm của Mặt Bích Inox JIS10K DN50

• Chế tạo từ inox 304: Bề mặt sáng, độ bền cơ học tốt và có khả năng chống oxy hóa trong nhiều điều kiện sử dụng.
• Quy cách JIS 10K: Các kích thước lắp ghép được tiêu chuẩn hóa, thuận tiện kết nối với các thiết bị sử dụng cùng chuẩn.
• Kích thước DN50 – 2 inch: Là quy cách phổ biến trong các tuyến đường ống nước và hệ thống công nghiệp.
• Liên kết bằng bulông: Tạo mối ghép chắc chắn, đồng thời thuận tiện tháo ra khi cần bảo trì.
• Khả năng phối hợp tốt: Có thể kết hợp với nhiều loại van, phụ kiện và thiết bị có kết nối mặt bích tương ứng.
• Hỗ trợ làm kín hiệu quả: Khi kết hợp đúng gioăng và siết bulông đều, mối ghép có khả năng hạn chế rò rỉ.
• Sử dụng linh hoạt: Phù hợp với nhiều hệ thống dẫn nước, khí kỹ thuật và các môi chất tương thích với inox 304.

Thông số kỹ thuật Mặt Bích Inox JIS10K DN50

Cấu tạo Mặt Bích Inox JIS10K DN50

Mặt bích inox DN50 có cấu tạo đơn giản nhưng được thiết kế theo các kích thước đồng bộ để đảm bảo khả năng ghép nối.

• Vành mặt bích: Là phần thân chính có dạng tròn, được chế tạo từ inox 304. Vành bích tạo độ cứng và là khu vực chịu lực khi hai mặt bích được siết lại.
• Lỗ trung tâm: Nằm ở giữa mặt bích, là vị trí để kết nối với đường ống DN50 có đường kính ngoài Φ60.5 mm.
• Mặt tiếp xúc: Phần bề mặt dùng để ghép với mặt bích đối diện và bố trí gioăng làm kín. Bề mặt cần được vệ sinh sạch trước khi lắp đặt.
• Hệ thống lỗ bulông: DN50 JIS 10K có 4 lỗ Φ19 mm, bố trí trên vòng chia PCD 120 mm, sử dụng bulông M16.
• Bulông và đai ốc: Có nhiệm vụ tạo lực kẹp giữa hai mặt bích, giữ cho mối ghép ổn định trong quá trình hệ thống hoạt động.

Nguyên lý hoạt động của Mặt Bích Inox JIS10K DN50

Mặt bích inox DN50 hoạt động dựa trên nguyên lý ép kín cơ học giữa hai bề mặt kết nối. Hai mặt bích được đặt đối diện nhau, ở giữa có gioăng phù hợp với hệ thống.

Sau khi căn chỉnh, các bulông M16 được đưa qua 4 lỗ Φ19 mm và lắp đai ốc. Khi siết bulông, hai mặt bích được kéo sát lại với nhau, đồng thời tạo lực nén lên gioăng.

Gioăng chịu lực ép và lấp kín khoảng hở giữa hai bề mặt, giúp hạn chế môi chất thoát ra ngoài tại vị trí kết nối. Khi tháo bulông, hai mặt bích có thể tách rời để phục vụ việc kiểm tra, vệ sinh hoặc thay thế thiết bị.

Vì vậy, độ kín của mối nối phụ thuộc vào nhiều yếu tố như độ phẳng của bề mặt bích, tình trạng gioăng, độ đồng tâm của đường ống và cách phân bố lực siết.

Ứng dụng của Mặt Bích Inox JIS10K DN50

Với kích thước DN50, mặt bích inox JIS 10K được sử dụng khá rộng rãi trong các hệ thống đường ống có quy mô vừa và nhỏ:

• Hệ thống cấp nước sạch, nước sinh hoạt.
• Đường ống nước kỹ thuật trong nhà máy.
• Hệ thống xử lý và phân phối nước.
• Cụm bơm, cụm lọc và đường ống dẫn nước.
• Hệ thống HVAC, nước lạnh và nước tuần hoàn.
• Đường khí nén và khí kỹ thuật phù hợp với inox 304.
• Kết nối van, đồng hồ, máy bơm và các thiết bị công nghiệp.
• Các tuyến ống cần thường xuyên tháo lắp để bảo dưỡng.
• Hệ thống sản xuất có sử dụng phụ kiện kết nối theo tiêu chuẩn JIS.

Hướng dẫn lắp đặt Mặt Bích Inox JIS10K DN50

Bước 1: Kiểm tra quy cách
Kiểm tra mặt bích DN50, đối chiếu kích thước 2 inch, đường kính ống Φ60.5 mm và chuẩn JIS 10K. Mặt bích đối diện cũng cần có quy cách lỗ tương thích.

Bước 2: Chuẩn bị đường ống
Kiểm tra đầu ống và vị trí lắp đặt. Làm sạch các bề mặt tiếp xúc, loại bỏ bụi bẩn, dầu mỡ hoặc mạt kim loại.

Bước 3: Căn chỉnh mặt bích
Đưa mặt bích vào đúng vị trí và căn chỉnh sao cho hai mặt bích đồng tâm. Các lỗ bulông phải nằm đúng vị trí đối diện nhau.

Bước 4: Đặt gioăng
Chọn gioăng thích hợp với môi chất và điều kiện làm việc. Đặt gioăng ngay ngắn ở vùng làm kín, tránh để gioăng bị lệch hoặc gấp nếp.

Bước 5: Lắp bulông
Đưa 4 bulông M16 qua các lỗ Φ19 mm, lắp đai ốc và siết sơ bộ để cố định mối nối.

Bước 6: Siết và kiểm tra
Siết bulông lần lượt theo đường chéo, tăng lực từng bước để lực ép phân bố đều. Sau khi hoàn thiện, kiểm tra mối nối và tiến hành thử kín trước khi vận hành.

Lưu ý khi sử dụng Mặt Bích Inox DN50

• Kiểm tra đúng quy cách DN50 – 2 inch trước khi lắp đặt, đặc biệt khi hệ thống có nhiều kích thước đường ống gần nhau.
• Khi kết nối với thiết bị có sẵn, nên đối chiếu trực tiếp vị trí lỗ và vòng PCD thay vì chỉ dựa vào tên kích thước.
• Không được dùng bulông để cưỡng ép hai đoạn ống bị lệch tâm hoặc sai vị trí.
• Gioăng cần nằm cân đối trong vùng làm kín, tránh tình trạng gioăng nhô quá sâu vào lòng ống.
• Nên sử dụng giá đỡ đường ống phù hợp để trọng lượng của tuyến ống không dồn lên mối nối.
• Khi siết bulông, thực hiện theo đường chéo và tăng lực từng lượt để hạn chế lực ép không đều.
• Sau khi tháo mặt bích, nên kiểm tra gioăng; nếu gioăng bị nứt, chai cứng hoặc biến dạng thì cần thay mới.
• Với môi chất hóa chất hoặc môi trường ăn mòn đặc biệt, cần kiểm tra khả năng tương thích của inox 304 trước khi sử dụng.

Mua Mặt Bích Inox JIS10K DN50 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích inox JIS 10K cùng nhiều loại phụ kiện, van và thiết bị đường ống công nghiệp với đa dạng kích thước.

Mặt Bích Inox JIS10K DN50 có quy cách DN50 – 2 inch, Φ60.5 mm, kích thước mặt bích D155 mm, PCD120 mm, dày 16 mm, 4 lỗ Φ19 mm, sử dụng bulông M16, phù hợp cho các hệ thống đường ống sử dụng kết nối JIS 10K.
