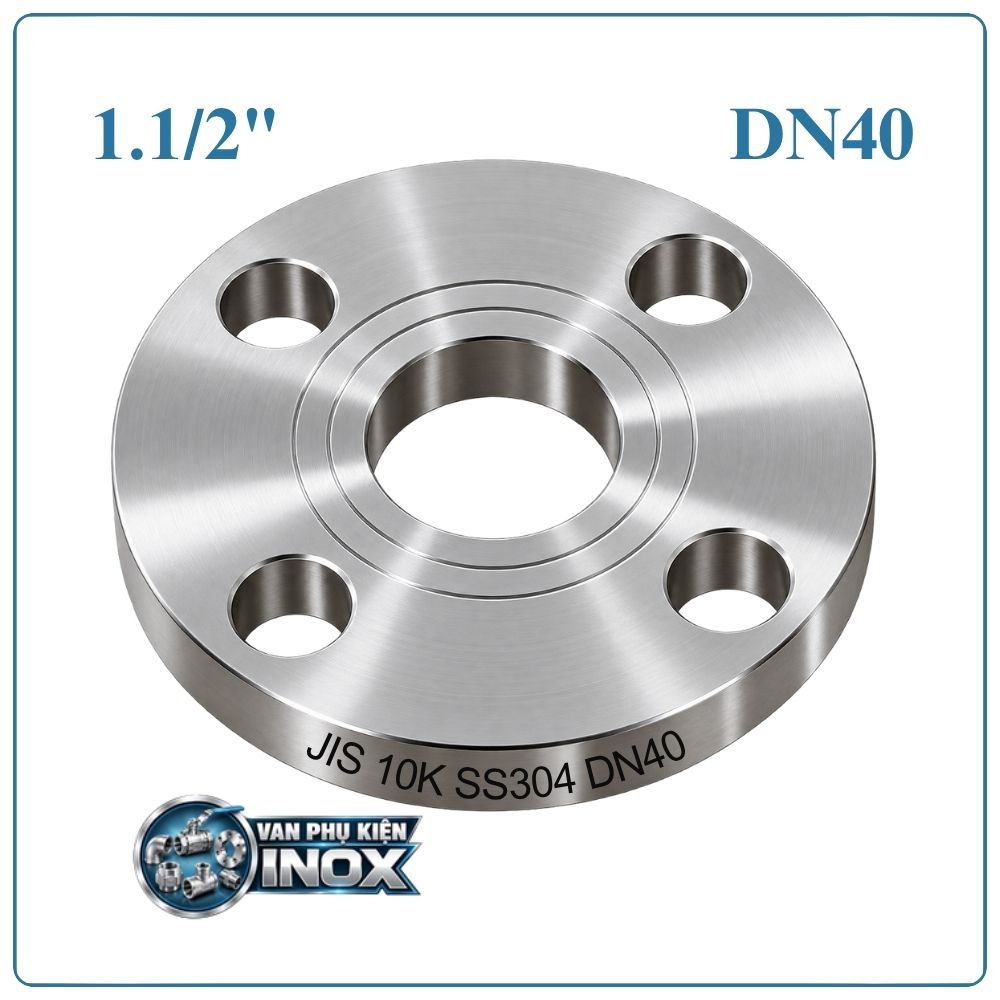

Mặt Bích Inox JIS10K DN40

Mặt Bích Inox JIS10K DN40 là gì?

Mặt bích inox DN40 là chi tiết kết nối dạng tròn, có lỗ tâm và các lỗ bulông được bố trí quanh vành bích. Khi kết hợp với mặt bích đối diện, gioăng và bulông, sản phẩm tạo thành một mối nối chắc chắn nhưng vẫn có thể tháo rời khi cần bảo trì.

Quy cách DN40 – 1 1/2″ – phi 48mm thường được sử dụng trên các tuyến ống cỡ vừa, đặc biệt tại vị trí lắp đặt van, máy bơm, thiết bị đo hoặc các cụm đường ống cần khả năng tháo lắp thuận tiện.

Ưu điểm của Mặt Bích Inox JIS10K DN40

• Vật liệu inox 304: Có khả năng chống oxy hóa và chống ăn mòn tốt trong nhiều môi trường nước và công nghiệp thông dụng.
• Đúng quy cách JIS 10K: Các vị trí lỗ bulông và kích thước lắp ghép được tiêu chuẩn hóa, thuận tiện khi kết nối.
• Kích thước DN40 thông dụng: Tương thích với đường ống Φ48.6 mm theo quy cách JIS.
• Liên kết chắc chắn: Hệ thống bulông tạo lực ép đều lên vùng tiếp xúc khi được lắp đặt đúng kỹ thuật.
• Dễ tháo lắp: Có thể tháo mặt bích để thay van, vệ sinh thiết bị hoặc sửa chữa đường ống mà không phải cắt bỏ tuyến ống.
• Khả năng làm kín tốt: Khi sử dụng đúng gioăng và thực hiện siết bulông phù hợp, mối nối có thể hạn chế hiệu quả tình trạng rò rỉ.
• Ứng dụng linh hoạt: Phù hợp với nhiều hệ thống cấp nước, xử lý nước, HVAC, khí kỹ thuật và đường ống công nghiệp.

Thông số kỹ thuật Mặt Bích Inox JIS10K DN40

Cấu tạo Mặt Bích Inox JIS10K DN40

• Thân bích: Bộ phận chính được gia công từ inox 304, có nhiệm vụ tạo kết cấu chịu lực và duy trì hình dạng của mối ghép.
• Lỗ tâm: Nằm ở trung tâm mặt bích, được bố trí phù hợp với quy cách đường ống DN40.
• Vành lỗ bulông: DN40 JIS 10K có 4 lỗ Φ19 mm, bố trí trên vòng chia PCD 105 mm, sử dụng bulông M16 để cố định hai mặt bích.
• Bề mặt ghép: Là vùng tiếp xúc trực tiếp với gioăng và mặt bích đối diện. Khu vực này cần được giữ sạch, phẳng và không có dị vật trước khi lắp.
• Bulông và đai ốc: Tạo lực ép giữa hai mặt bích, giúp duy trì sự ổn định của mối nối trong quá trình vận hành.

Nguyên lý hoạt động của Mặt Bích Inox JIS10K DN40

Mặt bích DN40 tạo liên kết dựa trên sự phối hợp giữa hai mặt bích, gioăng làm kín và hệ thống bulông.

Khi lắp đặt, hai mặt bích được đưa về đúng vị trí và căn chỉnh đồng tâm. Gioăng được đặt giữa hai bề mặt tiếp xúc. Các bulông M16 được đưa qua 4 lỗ Φ19 mm rồi lắp đai ốc.

Khi bulông được siết theo trình tự hợp lý, lực ép sẽ tác động lên hai mặt bích và nén gioăng. Gioăng lấp đầy những khe hở nhỏ tại vùng tiếp giáp, tạo thành mối nối kín cho đường ống.

Trong quá trình sử dụng, độ kín của mối ghép phụ thuộc vào chất lượng bề mặt bích, loại gioăng, độ đồng tâm của đường ống và phương pháp siết bulông.

Ứng dụng của Mặt Bích Inox JIS10K DN40

Mặt bích inox JIS10K DN40 được sử dụng tại những vị trí cần kết nối tháo lắp trong hệ thống đường ống, chẳng hạn:

• Hệ thống cấp nước sạch và nước kỹ thuật.
• Đường ống xử lý, lọc và phân phối nước.
• Hệ thống nước tuần hoàn, chiller và HVAC.
• Đường khí nén, khí kỹ thuật có môi chất tương thích.
• Kết nối van, máy bơm, đồng hồ và các thiết bị công nghiệp.
• Cụm đường ống trong nhà máy, xưởng sản xuất.
• Hệ thống xử lý nước và các dây chuyền công nghiệp.
• Vị trí thường xuyên cần tháo thiết bị để kiểm tra, vệ sinh hoặc thay thế.

Hướng dẫn lắp đặt Mặt Bích Inox JIS10K DN40

Bước 1: Kiểm tra mặt bích và thiết bị
Xác nhận đúng kích thước DN40 – JIS 10K, đồng thời kiểm tra mặt bích đối diện có cùng tiêu chuẩn và quy cách lỗ bulông.

Bước 2: Chuẩn bị đầu ống
Gia công đầu ống đúng yêu cầu, vệ sinh sạch phần tiếp xúc và loại bỏ các dị vật có thể ảnh hưởng đến quá trình ghép nối.

Bước 3: Căn chỉnh mặt bích
Đưa mặt bích vào vị trí, đảm bảo hai mặt bích đồng tâm và các lỗ bulông nằm đúng hướng. Không dùng bulông để cưỡng ép đường ống bị lệch.

Bước 4: Đặt gioăng làm kín
Lựa chọn gioăng phù hợp với môi chất, sau đó đặt gioăng chính giữa hai mặt bích. Kiểm tra để gioăng không bị gấp hoặc xô lệch.

Bước 5: Lắp bulông M16
Đưa đủ 4 bulông M16 qua các lỗ Φ19 mm, lắp đai ốc và siết sơ bộ để cố định mối ghép.

Bước 6: Siết hoàn thiện và kiểm tra
Siết bulông theo thứ tự đối xứng, tăng lực từng bước để lực ép phân bố đều. Sau khi hoàn thành, kiểm tra lại toàn bộ mối nối trước khi đưa hệ thống vào hoạt động.

Lưu ý khi sử dụng Mặt Bích Inox DN40

• Cần kiểm tra sự tương thích giữa mặt bích DN40 và mặt bích đối diện trước khi lắp đặt.
• Không nên sử dụng bulông để kéo hai đường ống lệch tâm về đúng vị trí vì có thể tạo ứng suất lên mối nối.
• Gioăng phải được lựa chọn dựa trên loại môi chất, nhiệt độ và điều kiện làm việc thực tế.
• Nên bố trí giá đỡ đường ống hợp lý để hạn chế tải trọng tác động lên mặt bích.
• Khi siết bulông cần thực hiện đều tay, tránh siết quá mức làm hỏng gioăng hoặc ảnh hưởng bề mặt ghép.
• Sau khi tháo mối nối, nên kiểm tra gioăng và thay mới nếu xuất hiện tình trạng chai cứng, nứt hoặc biến dạng.
• Nếu hệ thống có rung động mạnh, cần kiểm tra lại liên kết và hệ thống giá đỡ đường ống.
• Đối với môi trường hóa chất hoặc có tính ăn mòn cao, cần xác định khả năng tương thích của inox 304 trước khi sử dụng.

Mua Mặt Bích Inox JIS10K DN40 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp mặt bích inox JIS 10K và nhiều loại phụ kiện đường ống công nghiệp với đa dạng kích thước DN.

Mặt Bích Inox JIS10K DN40 có quy cách DN40 – 1 1/2″, Φ48.6 mm, phù hợp cho các hệ thống sử dụng kết nối mặt bích theo tiêu chuẩn JIS.

Liên hệ: 0964.438.983 – 0961.483.239
