Mặt Bích Inox JIS10K DN80

Mặt Bích Inox JIS10K DN80 là gì?

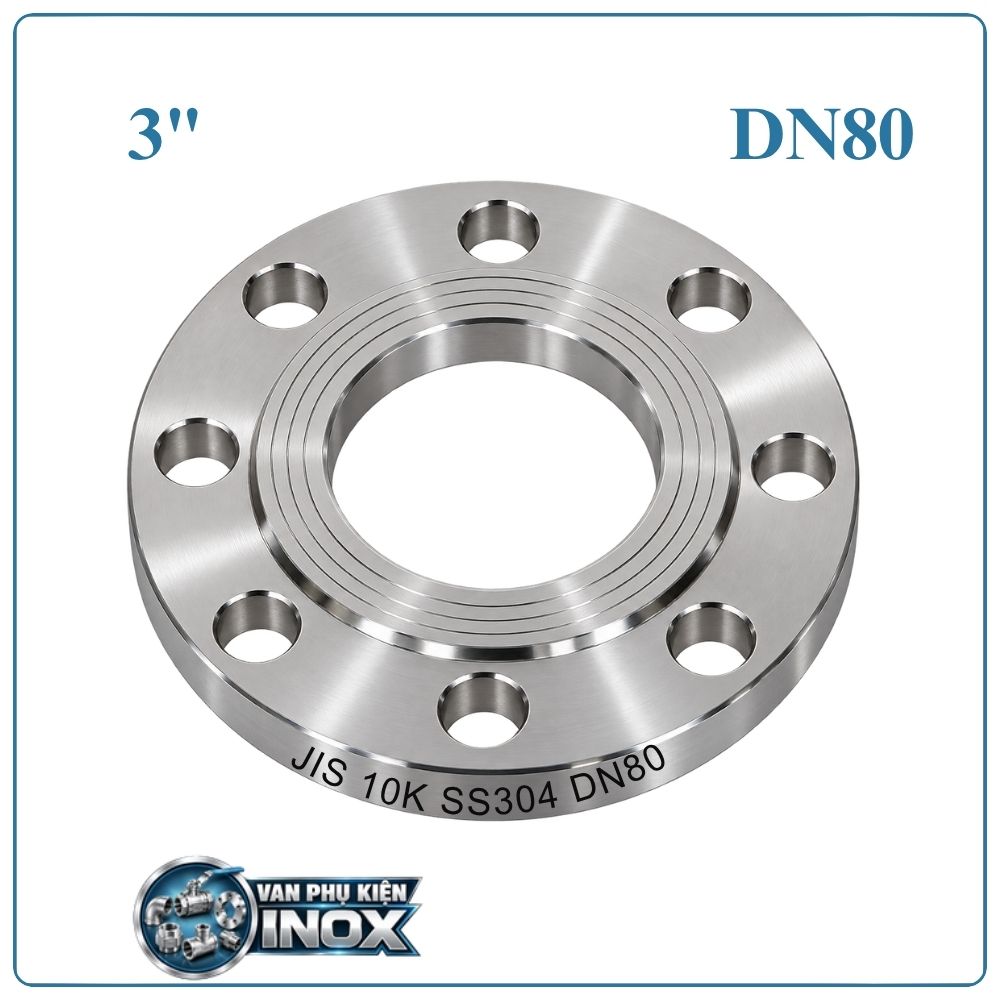

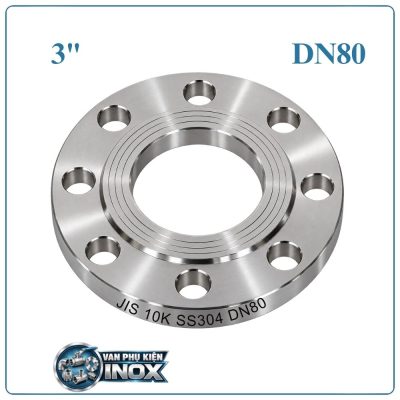

Mặt Bích Inox JIS10K DN80 là loại mặt bích inox dùng cho tuyến ống DN80 – 3″ – Φ89.1 mm. Phụ kiện có dạng đĩa tròn, phần giữa được gia công lỗ thông và phía ngoài bố trí các lỗ để đưa bulông qua, tạo thành mối ghép với mặt bích đối diện.

Nhờ sử dụng inox 304, sản phẩm có khả năng chống gỉ và chống ăn mòn tốt trong nhiều điều kiện sử dụng. Kết cấu liên kết bằng bulông cũng giúp việc tháo rời đường ống hoặc thiết bị trở nên thuận tiện hơn so với các phương pháp nối cố định.

Ưu điểm của Mặt Bích Inox JIS10K DN80

• Inox 304 bền chắc: Có khả năng chống oxy hóa tốt, phù hợp với nhiều hệ thống đường ống kỹ thuật.
• Kích thước DN80 phổ biến: Đáp ứng nhu cầu lắp đặt cho đường ống 3 inch trong nhiều công trình.
• Liên kết ổn định: Các lỗ bulông được bố trí theo chuẩn giúp hai mặt bích ghép nối chắc chắn.
• Thuận tiện bảo trì: Có thể tháo bulông để tách van, thiết bị hoặc một đoạn đường ống khi cần kiểm tra.
• Khả năng làm kín tốt: Khi lựa chọn đúng gioăng và thực hiện siết bulông hợp lý, mối nối có thể hạn chế rò rỉ hiệu quả.
• Dễ phối hợp thiết bị: Có thể kết nối với các thiết bị có đầu bích sử dụng cùng hệ JIS 10K.
• Tính thẩm mỹ cao: Bề mặt inox sáng, phù hợp với các hệ thống yêu cầu vật liệu có hình thức sạch và đồng đều.

Thông số kỹ thuật Mặt Bích Inox JIS10K DN80

Cấu tạo Mặt Bích Inox JIS10K DN80

Mặt Bích Inox JIS10K DN80 được gia công thành một chi tiết dạng vòng đĩa, trong đó từng khu vực đảm nhận một chức năng riêng trong quá trình kết nối.

• Phần thân: Là bộ phận chính có dạng tròn, chế tạo từ inox 304 với độ dày khoảng 18 mm. Thân bích chịu lực ép từ bulông và duy trì sự ổn định của mối ghép.
• Lỗ tâm: Được bố trí ở giữa mặt bích, tạo khoảng thông cho đường ống DN80. Kích thước lỗ được gia công phù hợp với đường kính ống cần kết nối.
• Vòng lỗ bulông: DN80 JIS10K có 8 lỗ Φ19 mm, phân bố đều trên vòng tròn PCD 150 mm. Cách bố trí này giúp lực cố định được phân bổ quanh toàn bộ mối nối.
• Mặt tiếp xúc: Là phần bề mặt tiếp giáp với mặt bích còn lại. Gioăng được bố trí tại khu vực làm kín này tùy theo cấu hình hệ thống.
• Bộ bulông liên kết: Sử dụng bulông và đai ốc phù hợp với kích thước lỗ, trong đó M16 là lựa chọn tương ứng với lỗ Φ19 mm.

Nguyên lý hoạt động của Mặt Bích Inox JIS10K DN80

Mặt Bích Inox JIS10K DN80 tạo mối nối dựa trên lực kẹp cơ học. Hai mặt bích được đưa về đúng vị trí, sau đó đặt gioăng giữa hai bề mặt tiếp xúc và dùng bulông để ghép chặt.

Khi các bulông được siết, lực kéo của bulông tạo áp lực lên hai mặt bích và đồng thời nén gioăng. Gioăng biến dạng phù hợp sẽ lấp đầy các khe nhỏ tại vùng tiếp xúc, giúp hạn chế môi chất thoát ra ngoài.

Trong thực tế, hiệu quả của mối ghép phụ thuộc vào nhiều yếu tố như độ đồng tâm của đường ống, tình trạng bề mặt bích, loại gioăng, phương pháp siết bulông và điều kiện vận hành. Vì vậy, lắp đặt đúng kỹ thuật là yếu tố quan trọng để phát huy khả năng làm kín của mặt bích.

Ứng dụng của Mặt Bích Inox JIS10K DN80

Với kích thước DN80 tương đương 3 inch, sản phẩm có thể được sử dụng tại nhiều vị trí trên hệ thống đường ống:

• Tuyến ống cấp nước sạch, nước sinh hoạt và nước kỹ thuật.
• Hệ thống xử lý nước, lọc nước và phân phối nước trong nhà máy.
• Kết nối máy bơm, van, Y lọc và các thiết bị có đầu nối mặt bích.
• Đường ống tuần hoàn nước trong hệ thống HVAC và chiller.
• Hệ thống khí nén và đường ống kỹ thuật sử dụng kết nối JIS phù hợp.
• Đường ống trong nhà máy thực phẩm, đồ uống và các khu vực yêu cầu vật liệu inox.
• Các cụm thiết bị cần tháo lắp định kỳ để kiểm tra hoặc vệ sinh.
• Hệ thống đường ống công nghiệp có thiết kế sử dụng mặt bích JIS 10K.

Hướng dẫn lắp đặt Mặt Bích Inox JIS10K DN80

Bước 1: Xác nhận kích thước kết nối
Kiểm tra mặt bích DN80, đường ống Φ89.1 mm và thiết bị cần ghép có cùng cấu hình kết nối hay không. Đặc biệt cần đối chiếu vị trí và số lượng lỗ bulông.

Bước 2: Làm sạch khu vực lắp đặt
Vệ sinh đầu ống và bề mặt mặt bích. Các phần kim loại sắc, bụi bẩn hoặc tạp chất bám trên bề mặt cần được loại bỏ trước khi ghép.

Bước 3: Căn chỉnh mặt bích
Đưa mặt bích về đúng vị trí trên đường ống, đảm bảo mặt bích không bị nghiêng và tâm đường ống được căn tương đối chính xác.

Bước 4: Đặt gioăng
Lựa chọn gioăng phù hợp với môi chất và điều kiện làm việc. Đặt gioăng ngay ngắn, tránh để gioăng bị lệch khỏi vùng làm kín.

Bước 5: Lắp và siết bulông
Đưa bulông M16 qua 8 lỗ Φ19 mm, lắp đai ốc và siết sơ bộ. Sau đó thực hiện siết lần lượt theo đường chéo để lực ép được phân bố đều hơn.

Bước 6: Kiểm tra sau khi hoàn thiện
Kiểm tra toàn bộ chu vi mối nối, tình trạng bulông và độ ổn định của đường ống. Nếu hệ thống có yêu cầu thử kín, tiến hành kiểm tra trước khi đưa vào vận hành chính thức.

Lưu ý khi sử dụng Mặt Bích Inox JIS10K DN80

• Cần xác định đúng chuẩn mặt bích của thiết bị trước khi đặt mua để tránh sai vị trí lỗ hoặc kích thước kết nối.
• Không nên sử dụng bulông để cưỡng ép hai mặt bích đang bị lệch tâm quá nhiều.
• Gioăng phải được đặt cân đối, không để phần gioăng nhô vào bên trong gây ảnh hưởng đến dòng chảy.
• Khi siết, nên thực hiện từng lượt và theo thứ tự đối xứng thay vì siết chặt hoàn toàn một bulông ngay từ đầu.
• Đối với đường ống dài hoặc có rung động, cần bố trí giá đỡ độc lập để giảm tải lên mối nối.
• Không dùng dụng cụ hoặc phương pháp có thể làm xước sâu bề mặt làm kín của mặt bích.
• Sau khi hệ thống hoạt động một thời gian, nên kiểm tra định kỳ các vị trí có rung động, nhiệt độ thay đổi hoặc thường xuyên chịu tác động cơ học.
