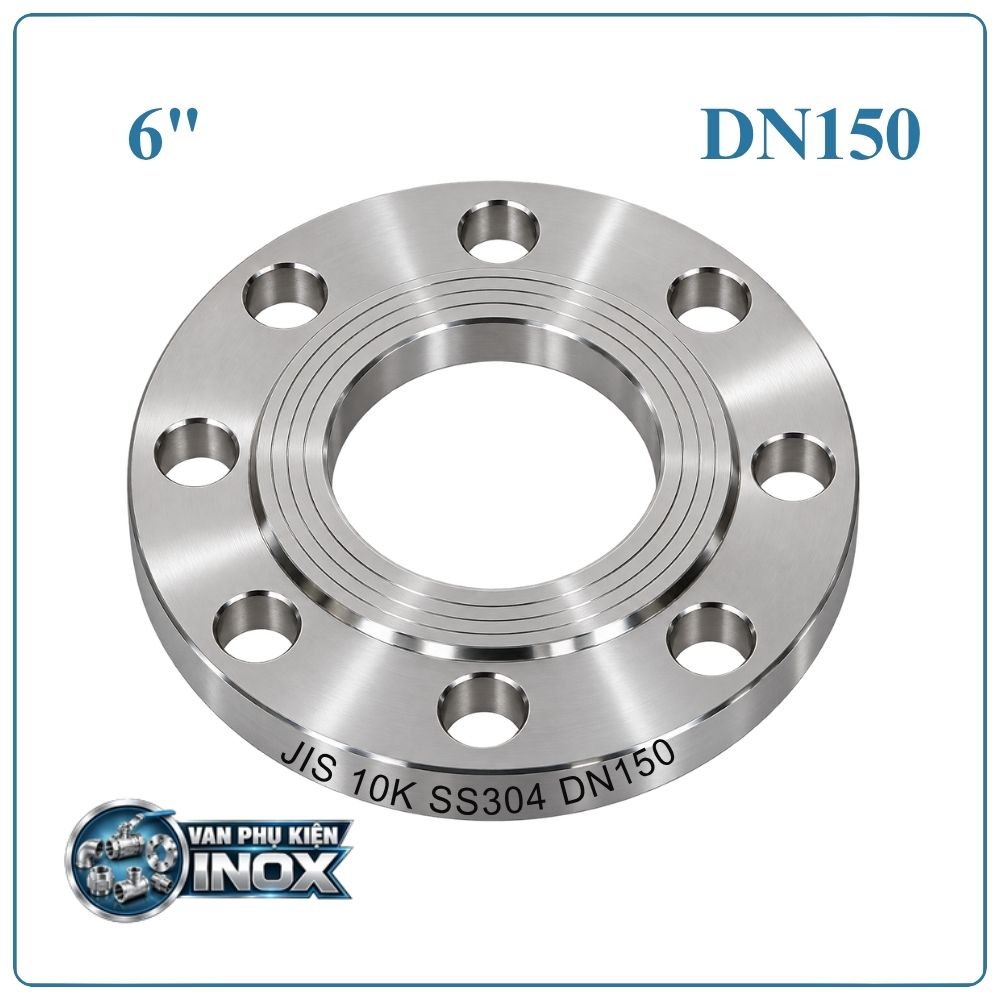

Mặt Bích Inox JIS10K DN150

Mặt bích inox JIS10K DN150 là gì?

Mặt bích inox JIS10K DN150 là chi tiết kết nối dạng tròn, trên thân được bố trí các lỗ bu lông để ghép với mặt bích đối diện. Sản phẩm sử dụng cho tuyến ống DN150 – 6 inch – Φ165,2 mm, đáp ứng nhu cầu kết nối các thiết bị có cùng quy cách JIS.

Nhờ sử dụng inox 304, mặt bích có khả năng chống oxy hóa tốt và phù hợp với nhiều hệ thống dẫn nước, khí, chất lỏng và các môi chất công nghiệp tương thích với vật liệu inox.

Ưu điểm của Mặt Bích Inox JIS10K DN150

• Inox 304 có độ bền tốt, phù hợp với các hệ thống đường ống hoạt động thường xuyên.
• Chống gỉ và chống oxy hóa, hạn chế ảnh hưởng của hơi ẩm và môi trường thông thường.
• Kích thước DN150 tiêu chuẩn, thuận tiện kết nối với các thiết bị cùng quy cách.
• Thiết kế nhiều lỗ bu lông, tạo sự liên kết chắc chắn giữa hai mặt bích.
• Bề mặt inox dễ làm sạch, thích hợp với những hệ thống cần vệ sinh định kỳ.
• Khả năng chịu lực tốt, đáp ứng yêu cầu liên kết cơ khí trong đường ống.
• Ứng dụng đa dạng, có thể dùng cho nước, khí, dầu và một số môi chất công nghiệp.
• Phù hợp hệ thống JIS, thuận tiện đồng bộ với van và phụ kiện sử dụng tiêu chuẩn Nhật Bản.

Thông số kỹ thuật Mặt Bích Inox JIS10K DN150

Cấu tạo Mặt Bích Inox JIS10K DN150

Mặt Bích Inox JIS10K DN150 gồm các phần chính được gia công đồng bộ để tạo thành một điểm kết nối giữa đường ống và thiết bị.

• Thân bích: Có dạng đĩa tròn, là bộ phận chịu lực chính của mối nối. Vật liệu inox 304 giúp thân bích duy trì độ bền và hạn chế tình trạng oxy hóa.
• Lỗ trung tâm: Nằm ở giữa thân bích, tạo vị trí thông qua cho đường ống và duy trì tiết diện dòng chảy.
• Các lỗ bu lông: Được bố trí đều quanh thân bích theo quy cách JIS 10K. Đối với DN150 sử dụng 8 lỗ Ø23 mm.
• Mặt ghép: Là phần tiếp xúc với bích đối diện và gioăng. Đây là khu vực cần được giữ sạch, phẳng trong quá trình lắp đặt để hạn chế rò rỉ.

Nguyên lý của Mặt Bích Inox JIS10K DN150

Kết nối mặt bích được thực hiện bằng sự phối hợp giữa mặt bích, gioăng và bộ bu lông.

Hai mặt bích được đưa về cùng vị trí, sau đó đặt gioăng vào khu vực tiếp xúc. Bu lông được lắp qua các lỗ tương ứng rồi siết đai ốc. Khi lực siết được tạo ra, hai mặt bích ép vào gioăng, hình thành mối ghép kín giữa các bộ phận.

Trong quá trình vận hành, thân bích và bu lông duy trì sự ổn định của mối nối, trong khi gioăng đảm nhiệm vai trò làm kín tại bề mặt tiếp xúc.

Ứng dụng của Mặt Bích Inox JIS10K DN150

Với kích thước DN150, sản phẩm được sử dụng cho những tuyến đường ống có đường kính tương đối lớn, đặc biệt tại các vị trí cần liên kết với thiết bị bằng mặt bích.

• Hệ thống cấp nước: Dùng tại tuyến ống chính, trạm bơm, cụm van và các thiết bị xử lý nước DN150.
• Hệ thống PCCC: Kết nối van, thiết bị và đường ống tại các vị trí sử dụng quy cách JIS 10K tương ứng.
• Nhà máy xử lý nước: Phù hợp với các tuyến ống công nghệ, hệ thống lọc, bơm và bồn chứa.
• Hệ thống nước thải: Có thể sử dụng tại những vị trí kết nối thiết bị và đường ống trong dây chuyền xử lý.
• Đường ống công nghiệp: Dùng để kết nối máy móc, van, thiết bị đo và các cụm đường ống có cùng tiêu chuẩn.
• Ngành thực phẩm: Inox 304 phù hợp với một số hệ thống vận chuyển nước và chất lỏng yêu cầu vật liệu dễ vệ sinh.

Hướng dẫn lắp đặt Mặt Bích Inox JIS10K DN150

Bước 1: Chuẩn bị vật tư

Kiểm tra mặt bích DN150, đường ống, gioăng, bu lông và đai ốc. Đảm bảo các chi tiết không bị biến dạng hoặc hư hỏng.

Bước 2: Làm sạch vị trí kết nối

Vệ sinh bề mặt hai mặt bích, loại bỏ bụi bẩn, dầu mỡ và các vật cản có thể ảnh hưởng đến quá trình làm kín.

Bước 3: Căn chỉnh đường ống

Đưa hai mặt bích về đúng vị trí, đảm bảo đường tâm của hai đoạn ống thẳng hàng và không tạo lực ép bất thường lên mối nối.

Bước 4: Lắp gioăng

Đặt gioăng vào giữa hai mặt bích, căn chỉnh sao cho gioăng nằm đều trên vùng làm kín.

Bước 5: Lắp bu lông

Lắp bu lông qua các lỗ tương ứng, sau đó bắt đai ốc và siết sơ bộ để cố định vị trí.

Bước 6: Siết hoàn thiện

Siết bu lông theo thứ tự chéo hoặc đối xứng, tăng lực từ từ để gioăng được ép đều.

Bước 7: Kiểm tra

Sau khi hoàn thành, kiểm tra toàn bộ mối nối và tiến hành thử kín hoặc thử áp theo yêu cầu của hệ thống.

Lưu ý khi sử dụng Mặt Bích Inox JIS10K DN150

• Kiểm tra tiêu chuẩn của thiết bị đối diện trước khi lắp để đảm bảo hai đầu kết nối tương thích.
• Chọn gioăng phù hợp với loại chất được vận chuyển trong đường ống.
• Không để mặt ghép tiếp xúc với bụi bẩn, dị vật hoặc vật liệu có thể làm xước bề mặt làm kín.
• Khi siết bu lông nên thực hiện theo thứ tự đối xứng thay vì siết hết một phía trước.
• Đường ống DN150 cần được bố trí giá đỡ phù hợp để giảm tải tác động lên mối nối.
• Tránh sử dụng mặt bích đã bị cong, nứt hoặc biến dạng trong quá trình lắp đặt.
• Với hệ thống sử dụng hóa chất, cần kiểm tra mức độ tương thích của inox 304 với môi chất trước khi đưa vào vận hành.
• Kiểm tra mối nối sau thời gian đầu vận hành để kịp thời xử lý nếu xuất hiện dấu hiệu rò rỉ.

Mua Mặt Bích Inox JIS10K DN150 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp mặt bích inox, van công nghiệp, phụ kiện inox và thiết bị đường ống với nhiều kích thước, tiêu chuẩn khác nhau.

Mặt Bích Inox JIS10K DN150 được cung cấp theo quy cách DN150 – 6 inch – Φ165,2 mm – JIS 10K – inox 304, đáp ứng nhu cầu kết nối cho nhiều hệ thống đường ống công nghiệp.
