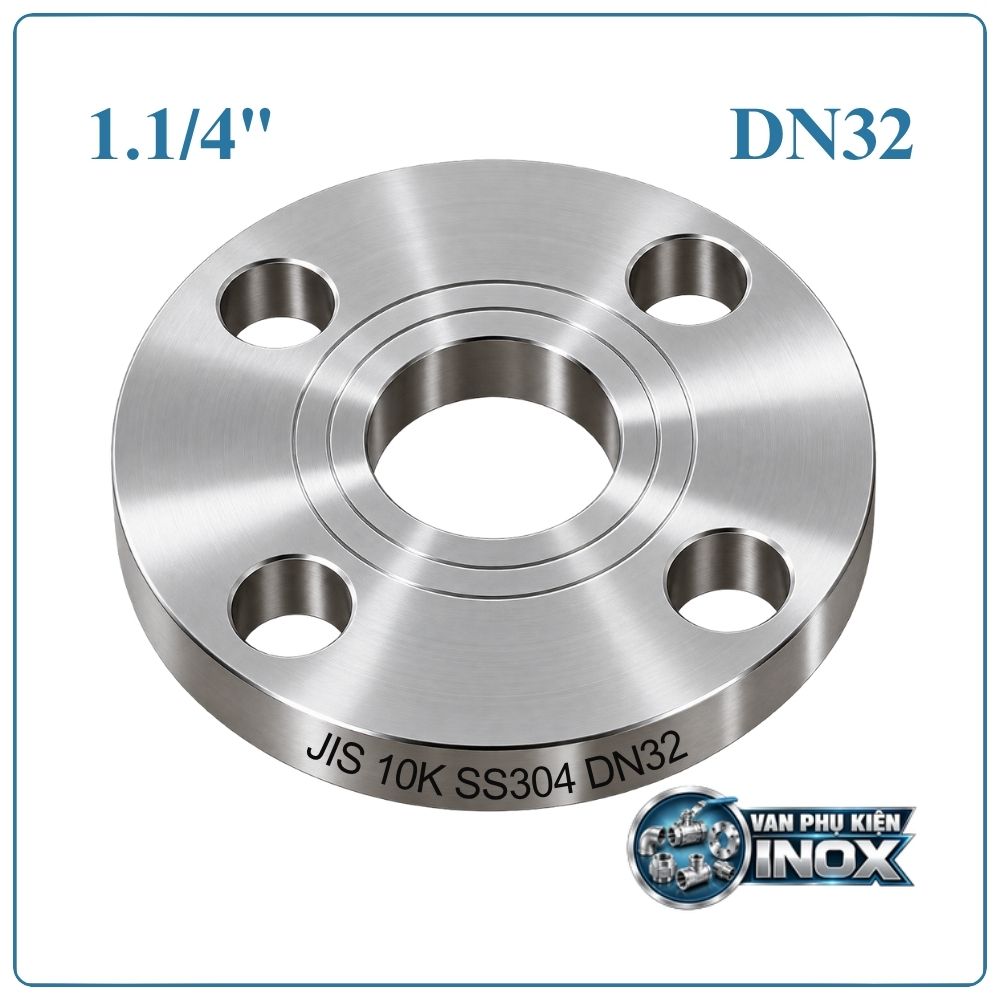

Mặt Bích Inox JIS10K DN32

Mặt Bích Inox JIS10K DN32 là gì?

Mặt bích inox DN32 là chi tiết dạng đĩa tròn được gia công với lỗ tâm và các lỗ bulông bố trí đều quanh vành. Khi ghép với một mặt bích tương ứng, gioăng làm kín và bộ bulông, sản phẩm tạo thành mối nối chắc chắn cho hệ thống đường ống.

Với kích thước DN32 – 1 1/4 inch, loại bích này thường được lựa chọn cho các tuyến ống cỡ nhỏ và trung bình, đặc biệt tại vị trí lắp van, máy bơm, đồng hồ hoặc thiết bị cần tháo rời trong quá trình bảo trì.

Ưu điểm nổi bật của mặt bích inox DN32

• Inox 304 bền chắc: Khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường sử dụng thông thường.
• Kích thước DN32 phổ biến: Phù hợp với hệ thống đường ống Φ42.7 mm và các thiết bị có chuẩn kết nối tương ứng.
• Gia công theo JIS B 2220: Các thông số lỗ bulông, đường kính mặt bích và vòng chia được tiêu chuẩn hóa.
• Liên kết bằng bulông: Có thể tháo lắp nhanh khi cần kiểm tra, thay van hoặc sửa chữa đường ống.
• Kết hợp gioăng làm kín: Giúp hạn chế rò rỉ tại vị trí tiếp giáp giữa hai mặt bích.
• Kết cấu tương đối gọn: Thuận tiện bố trí trong những cụm đường ống có không gian lắp đặt vừa phải.
• Phù hợp nhiều hệ thống: Có thể sử dụng cho nước, khí và các đường ống công nghiệp có môi chất tương thích với inox 304.

Thông số kỹ thuật Mặt Bích Inox JIS10K DN32

Cấu tạo của bích inox JIS10K DN32

Mặt bích DN32 có cấu tạo không quá phức tạp nhưng từng vị trí đều ảnh hưởng đến khả năng liên kết của đường ống.

• Thân mặt bích: Được chế tạo từ inox 304, đảm nhiệm vai trò chịu lực và tạo bề mặt ghép nối.
• Lỗ trung tâm: Là phần mở ở giữa mặt bích, được bố trí phù hợp với đường kính ống hoặc phần kết nối của thiết bị.
• Vòng lỗ bulông: Gồm 4 lỗ được bố trí đều trên vòng chia PCD 100 mm, sử dụng bulông M16 để cố định hai mặt bích.
• Bề mặt tiếp xúc: Là vị trí đặt gioăng và ghép với mặt bích đối diện. Bề mặt cần được làm sạch trước khi lắp đặt.
• Bộ bulông – đai ốc: Có nhiệm vụ tạo lực siết giữ hai mặt bích, giúp mối nối duy trì độ ổn định trong quá trình vận hành.

Cơ chế tạo liên kết kín của mặt bích DN32

Mặt bích không hoạt động độc lập mà cần phối hợp với gioăng và bulông để hoàn thiện mối nối. Hai mặt bích được đưa về đúng vị trí, gioăng đặt ở giữa sau đó các bulông được lắp qua các lỗ tương ứng.

Khi siết bulông theo trình tự phù hợp, hai mặt bích ép chặt gioăng vào bề mặt tiếp xúc. Gioăng biến dạng vừa đủ để lấp các khe hở nhỏ, từ đó tạo vùng kín hạn chế hiện tượng rò rỉ môi chất.

Đối với đường ống DN32, việc căn chỉnh tâm ống và phân bố lực siết đều rất quan trọng vì sai lệch có thể làm gioăng bị lệch hoặc chịu lực không đồng đều.

Mặt Bích Inox JIS10K DN32 được dùng ở đâu?

Mặt bích inox DN32 được sử dụng tại nhiều vị trí cần kết nối tháo lắp trong hệ thống đường ống như:

• Đường ống cấp nước sạch và nước kỹ thuật.
• Hệ thống xử lý, lọc và phân phối nước.
• Đường ống khí nén và khí kỹ thuật phù hợp.
• Hệ thống HVAC, đường ống nước lạnh và nước tuần hoàn.
• Kết nối các loại van inox, van công nghiệp và thiết bị đo.
• Đường ống quanh máy bơm, cụm thiết bị và bộ lọc.
• Hệ thống sản xuất có yêu cầu sử dụng vật liệu inox.
• Các vị trí cần thường xuyên tháo lắp để kiểm tra hoặc bảo dưỡng.

Các bước lắp đặt Mặt Bích Inox JIS10K DN32

Bước 1: Kiểm tra trước khi lắp
Đối chiếu DN32, chuẩn JIS 10K và vị trí lỗ bulông của hai mặt bích. Kiểm tra thêm tình trạng bề mặt bích, gioăng và bulông.

Bước 2: Chuẩn bị đầu ống
Làm sạch phần đầu ống và khu vực tiếp xúc. Loại bỏ bụi bẩn, dầu mỡ hoặc vật liệu thừa có thể ảnh hưởng đến độ kín.

Bước 3: Đưa hai mặt bích về đúng tâm
Căn chỉnh hai mặt bích sao cho tâm đường ống trùng nhau, đồng thời các lỗ bulông đối diện chính xác.

Bước 4: Đặt gioăng
Đưa gioăng vào giữa hai bề mặt ghép. Gioăng phải nằm đúng vị trí, không bị lệch, gấp hoặc nhô vào quá sâu bên trong đường ống.

Bước 5: Lắp và siết bulông
Lắp đủ 4 bulông M16 rồi siết sơ bộ. Sau đó siết lần lượt theo đường chéo để lực ép được phân bổ tương đối đồng đều.

Bước 6: Kiểm tra mối nối
Sau khi hoàn thiện, kiểm tra độ chắc chắn của liên kết và tiến hành thử áp hoặc đưa hệ thống vào vận hành theo quy trình kỹ thuật. Quan sát vị trí nối để phát hiện rò rỉ bất thường.

Một số lưu ý khi sử dụng bích inox DN32

• Kiểm tra đúng DN32 – JIS 10K trước khi đặt hàng và lắp đặt.
• Hai mặt bích phải đồng tâm; không dùng bulông để kéo ép một đường ống đang bị lệch tâm.
• Chọn gioăng có vật liệu tương thích với môi chất và nhiệt độ làm việc.
• Không siết bulông quá mạnh vì có thể làm biến dạng gioăng hoặc ảnh hưởng bề mặt tiếp xúc.
• Đường ống cần có giá đỡ phù hợp để trọng lượng không dồn trực tiếp lên mối nối mặt bích.
• Sau khi hệ thống vận hành, nên kiểm tra lại khu vực kết nối nếu phát hiện dấu hiệu rò rỉ hoặc rung động.
• Khi tháo lắp nhiều lần, nên kiểm tra tình trạng gioăng và thay mới nếu gioăng đã chai, nứt hoặc biến dạng.
• Với môi trường có tính ăn mòn cao, cần đánh giá cụ thể khả năng tương thích của inox 304 với môi chất trước khi lựa chọn.

Địa chỉ cung cấp Mặt Bích Inox JIS10K DN32

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp các loại mặt bích inox, van inox và phụ kiện đường ống công nghiệp với nhiều kích thước DN khác nhau.

Mặt Bích Inox JIS10K DN32 được cung cấp theo đúng quy cách DN32 – 1 1/4 inch, phù hợp kết nối với hệ thống sử dụng tiêu chuẩn JIS 10K.

Liên hệ: 0964.438.983 – 0961.483.239
