Mặt Bích Inox JIS10K DN300

Mặt bích inox JIS10K DN300 là gì?

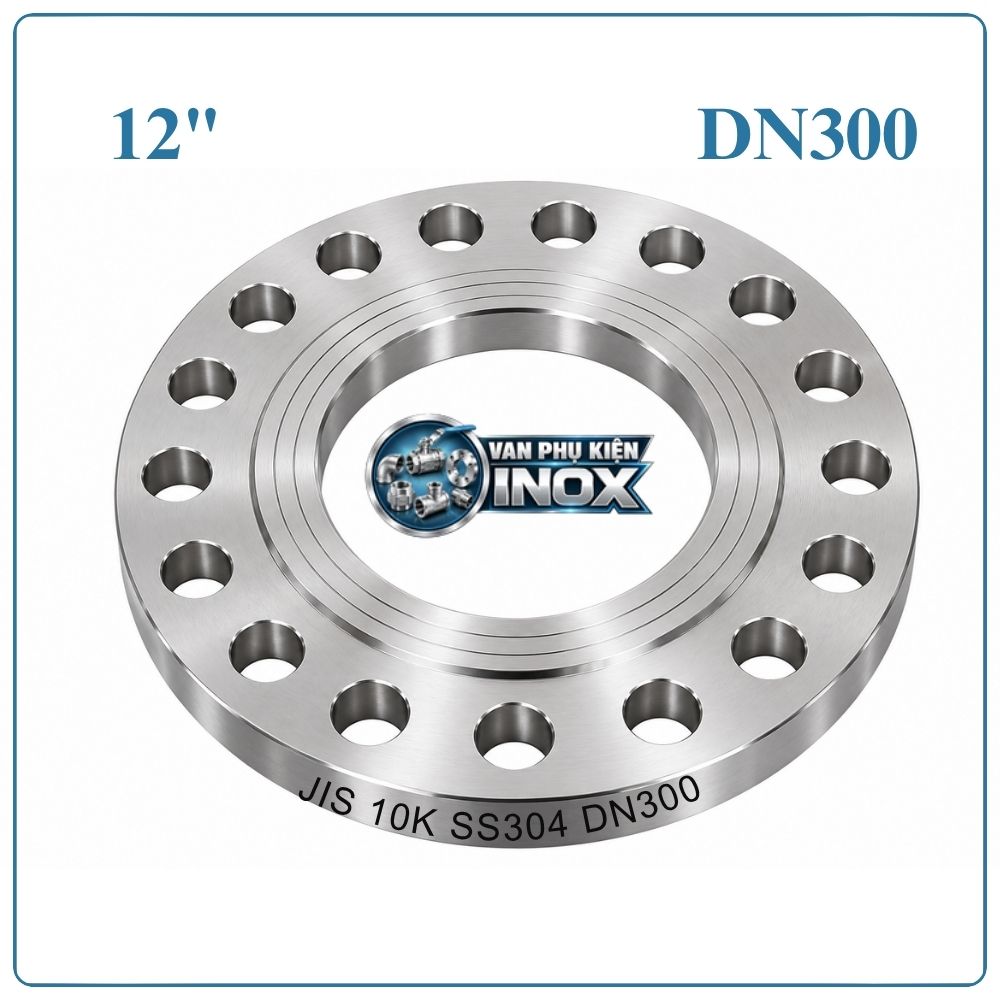

Mặt bích inox JIS10K DN300 là loại mặt bích tròn được gia công từ thép không gỉ inox 304, sử dụng để tạo điểm kết nối giữa các đoạn ống hoặc giữa đường ống với van, máy bơm và thiết bị công nghiệp.

Kích thước DN300 – Φ318.5 mm – 12 inch phù hợp với các tuyến ống có đường kính lớn. Các lỗ bu lông được bố trí theo quy cách JIS 10K, giúp việc ghép nối với thiết bị cùng tiêu chuẩn thuận tiện hơn.

Ưu điểm của mặt bích inox JIS10K DN300

• Vật liệu inox 304: Có khả năng chống oxy hóa và chống gỉ tốt trong nhiều điều kiện sử dụng.
• Kích thước lớn DN300: Đáp ứng nhu cầu kết nối cho các tuyến đường ống có lưu lượng lớn.
• Thiết kế theo JIS 10K: Quy cách lỗ bu lông đồng bộ, thuận tiện kết nối với các thiết bị cùng tiêu chuẩn.
• Kết cấu ổn định: Mặt bích có độ cứng tốt, thích hợp sử dụng tại các vị trí liên kết trên đường ống.
• Bề mặt dễ vệ sinh: Inox 304 có bề mặt tương đối nhẵn, thuận lợi cho việc làm sạch và kiểm tra.
• Khả năng thích nghi tốt: Có thể sử dụng trong nhiều hệ thống dẫn nước, khí và chất lỏng công nghiệp.
• Thuận tiện cho bảo dưỡng: Liên kết bằng bu lông giúp việc tháo lắp thiết bị tại vị trí kết nối tương đối thuận tiện.

Thông số kỹ thuật mặt bích inox JIS10K DN300

Cấu tạo mặt bích inox JIS10K DN300

Mặt bích inox DN300 có cấu tạo tương đối đơn giản nhưng được thiết kế để đáp ứng yêu cầu liên kết trên đường ống kích thước lớn. Phần thân mặt bích được gia công từ inox 304, bên ngoài là các lỗ bu lông được bố trí đều quanh tâm.

• Thân mặt bích: Là bộ phận chính tạo nên kết cấu của sản phẩm, có dạng đĩa tròn và được gia công theo kích thước JIS 10K.
• Vòng lỗ bu lông: DN300 có 16 lỗ bu lông bố trí đều trên vòng tròn PCD, phục vụ việc ghép mặt bích với bộ phận đối diện.
• Lỗ trung tâm: Nằm ở giữa mặt bích, tạo đường thông với lòng ống và được lựa chọn phù hợp với kích thước đường ống cần kết nối.
• Bề mặt ghép nối: Hai mặt bích tiếp xúc với nhau thông qua gioăng. Bề mặt này cần được giữ sạch và phẳng trong quá trình lắp đặt.
• Bu lông, đai ốc và gioăng: Các chi tiết này phối hợp với mặt bích để hình thành mối nối hoàn chỉnh, trong đó gioăng đảm nhiệm vai trò hỗ trợ làm kín.

Nguyên lý kết nối mặt bích DN300

Mối nối được hình thành khi hai mặt bích được đưa về đúng vị trí và căn chỉnh các lỗ bu lông. Gioăng được đặt giữa hai bề mặt ghép trước khi lắp bộ bu lông.

Sau khi bu lông được đưa qua các lỗ tương ứng, đai ốc được siết dần để tạo lực ép lên hai mặt bích. Lực này tác động lên gioăng, giúp gioăng lấp đầy khoảng tiếp xúc giữa hai bề mặt và hạn chế rò rỉ lưu chất.

Đối với đường ống DN300, việc căn chỉnh và phân bổ lực siết cần được thực hiện cẩn thận do kích thước mối nối lớn. Khi hệ thống được lắp đúng kỹ thuật, mặt bích tạo ra một điểm liên kết ổn định giữa đường ống và các thiết bị liên quan.

Ứng dụng của mặt bích inox JIS10K DN300

Mặt Bích Inox JIS10K DN300 được sử dụng tại nhiều hệ thống đường ống có kích thước lớn, đặc biệt những công trình cần kết nối giữa đường ống và thiết bị bằng phương pháp mặt bích.

Một số ứng dụng tiêu biểu gồm:

• Hệ thống cấp nước quy mô lớn và mạng lưới phân phối nước.
• Nhà máy xử lý nước sạch, nước thải.
• Hệ thống PCCC và các tuyến đường ống cấp nước chữa cháy.
• Trạm bơm, hệ thống cấp và thoát nước công nghiệp.
• Đường ống tuần hoàn nước trong nhà máy.
• Hệ thống HVAC và các tuyến nước làm mát có kích thước lớn.
• Nhà máy sản xuất, khu công nghiệp và hệ thống đường ống công nghệ.
• Kết nối van, bơm, thiết bị và phụ kiện sử dụng chuẩn JIS tương thích.

Các bước lắp đặt mặt bích inox JIS10K DN300

Bước 1: Chuẩn bị vị trí thi công
Kiểm tra hai đầu kết nối và vệ sinh sạch bề mặt mặt bích. Đảm bảo khu vực lắp đặt đủ không gian để thao tác với bu lông và dụng cụ siết.

Bước 2: Đưa mặt bích vào vị trí
Đặt mặt bích DN300 vào đầu đường ống hoặc thiết bị cần kết nối. Kiểm tra độ vuông góc và độ đồng tâm trước khi cố định.

Bước 3: Căn lỗ bu lông
Điều chỉnh hai mặt bích sao cho toàn bộ các lỗ bu lông nằm đúng vị trí tương ứng. Không nên cố dùng bu lông để kéo hai mặt bích bị lệch về đúng vị trí.

Bước 4: Lắp gioăng
Đặt gioăng vào giữa hai bề mặt ghép. Kiểm tra để gioăng nằm đều quanh vùng làm kín và không bị xô lệch trong lúc đưa hai mặt bích sát nhau.

Bước 5: Lắp và siết bu lông
Đưa bu lông qua các lỗ, lắp đai ốc rồi siết sơ bộ. Sau đó tiến hành siết hoàn thiện theo thứ tự chéo đối xứng, chia thành nhiều lượt để lực ép được phân bố đồng đều.

Bước 6: Kiểm tra mối nối
Kiểm tra lại toàn bộ bu lông, vị trí gioăng, độ đồng tâm và tình trạng đường ống. Thực hiện thử kín hoặc thử áp theo yêu cầu kỹ thuật của hệ thống trước khi vận hành.

Lưu ý khi sử dụng mặt bích inox JIS10K DN300

• Đồng bộ tiêu chuẩn: Nên sử dụng mặt bích DN300 với van, phụ kiện và thiết bị có chuẩn kết nối tương thích.
• Chọn gioăng phù hợp: Vật liệu gioăng cần được lựa chọn dựa trên môi chất, nhiệt độ và điều kiện làm việc.
• Căn chỉnh trước khi siết: Hai mặt bích cần được đưa về đúng tâm, tránh tạo lực kéo hoặc ứng suất bất thường lên đường ống.
• Siết bu lông theo trình tự: Nên siết chéo và tăng lực từng lượt thay vì siết hết lực tại một vị trí.
• Có hệ thống đỡ đường ống: Đường ống DN300 có trọng lượng lớn nên cần bố trí giá đỡ phù hợp để giảm tải cho mối nối.
• Không tác động lực lên mặt bích: Tránh dùng mặt bích làm điểm tựa để kéo, bẻ hoặc điều chỉnh hướng đường ống.
• Kiểm tra sau thời gian vận hành: Theo dõi mối nối trong quá trình sử dụng, nhất là khi hệ thống có rung động hoặc thường xuyên thay đổi áp suất.
• Thay gioăng khi cần thiết: Gioăng đã bị biến dạng, lão hóa hoặc hư hỏng nên được thay mới trước khi tái lắp đặt.

Mua mặt bích inox JIS10K DN300 ở đâu?

Để lựa chọn đúng mặt bích inox JIS10K DN300, khách hàng nên kiểm tra đồng thời kích thước đường ống, tiêu chuẩn kết nối, vật liệu và yêu cầu làm việc của hệ thống. Việc lựa chọn đúng ngay từ đầu giúp hạn chế phát sinh khi thi công và đảm bảo khả năng ghép nối với thiết bị.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích inox 304 và nhiều loại phụ kiện đường ống với đa dạng kích thước, tiêu chuẩn, đáp ứng nhu cầu sử dụng cho hệ thống dân dụng và công nghiệp.

Khách hàng có nhu cầu mặt bích inox JIS10K DN300 có thể liên hệ để được tư vấn chủng loại phù hợp với đường ống và thiết bị thực tế.
