Mặt Bích Inox JIS10K DN125

Mặt bích inox JIS10K DN125 là gì?

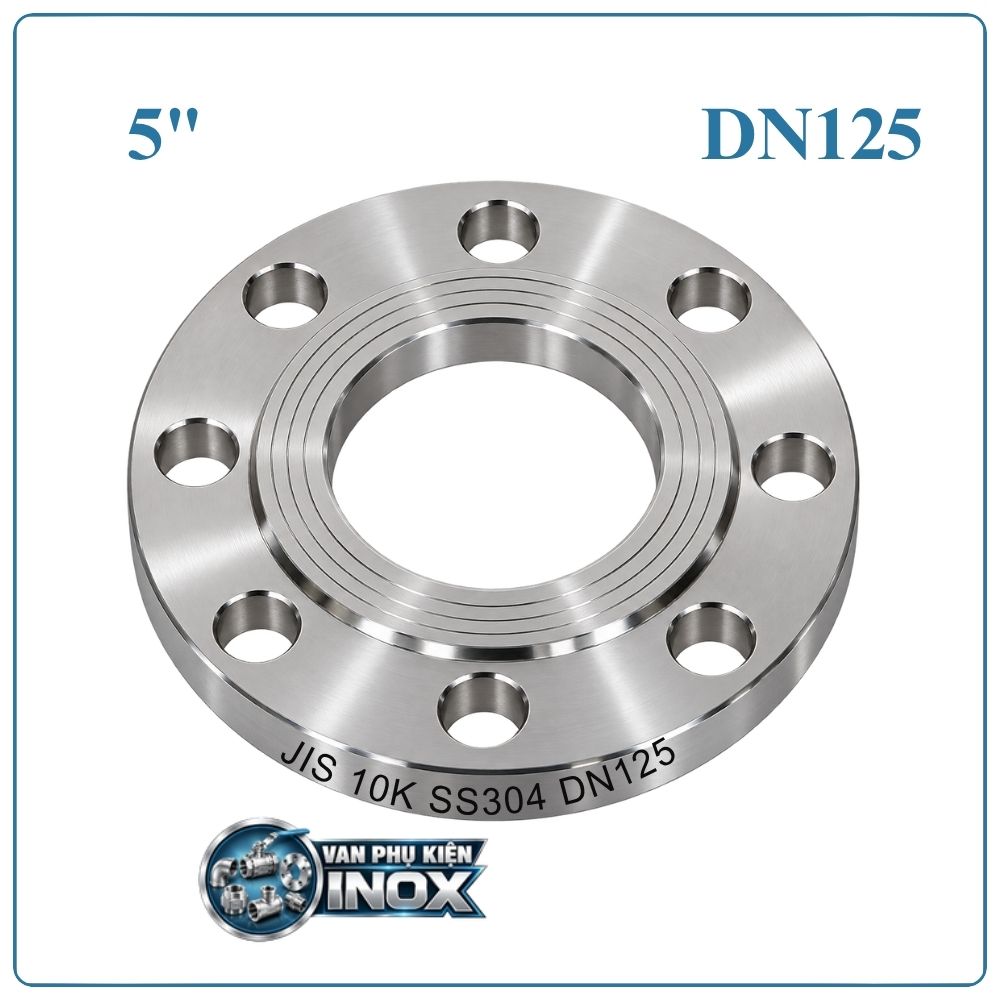

Mặt bích inox JIS10K DN125 là chi tiết kết nối hình tròn được gia công từ inox 304, trên thân có các lỗ dùng để lắp bu lông cố định với mặt bích đối diện.

Quy cách DN125 – 5 inch – Φ139,7 mm được sử dụng trên các tuyến ống có kích thước lớn hơn DN100. Tiêu chuẩn JIS10K quy định cụ thể về kích thước mặt bích, vị trí lỗ và quy cách liên kết, giúp sản phẩm phù hợp với các hệ thống đường ống sử dụng tiêu chuẩn JIS.

Ưu điểm của Mặt Bích Inox JIS10K DN125

• Inox 304 bền chắc: Vật liệu có độ bền cơ học tốt, đáp ứng nhu cầu sử dụng trong nhiều hệ thống đường ống.
• Khả năng chống ăn mòn tốt: Hạn chế gỉ sét khi làm việc trong môi trường nước, hơi ẩm và nhiều loại chất lỏng thông dụng.
• Kích thước được tiêu chuẩn hóa: Quy cách JIS 10K giúp thuận tiện phối hợp với thiết bị và phụ kiện đồng tiêu chuẩn.
• Liên kết chắc chắn: Hệ thống bu lông phân bố quanh thân bích giúp giữ ổn định vị trí kết nối.
• Bề mặt dễ vệ sinh: Inox 304 có bề mặt tương đối nhẵn, thuận tiện lau chùi và bảo dưỡng.
• Phù hợp đường ống DN125: Kích thước 5 inch đáp ứng các tuyến ống có lưu lượng lớn hơn so với DN100.
• Sử dụng linh hoạt: Có thể kết nối với van, bơm, bộ lọc, bồn chứa và nhiều thiết bị công nghiệp khác.

Thông số kỹ thuật Mặt Bích Inox JIS10K DN125

Cấu tạo Mặt Bích Inox JIS10K DN125

Cấu tạo của mặt bích inox DN125 tập trung vào phần thân bích và hệ thống lỗ kết nối được gia công theo quy cách JIS 10K.

• Thân bích: Là phần chịu lực chính, được sản xuất từ inox 304 với dạng đĩa tròn. Kích thước thân được gia công đồng đều nhằm tạo sự ổn định khi ghép nối.
• Lỗ trung tâm: Nằm ở giữa mặt bích, tạo đường thông cho dòng chảy và được gia công tương ứng với kích thước đường ống.
• Vòng lỗ bu lông: Các lỗ được bố trí theo vòng tròn quanh tâm bích. Với DN125 JIS 10K, hệ thống gồm 8 lỗ Ø23 mm.
• Mặt tiếp xúc: Đây là khu vực ghép với mặt bích còn lại, đồng thời là vị trí đặt gioăng để tạo độ kín cho đường ống.

Nguyên lý kết nối của Mặt Bích Inox JIS10K DN125

Mối nối được hình thành khi hai mặt bích DN125 được đặt đối diện và cố định bằng bộ bu lông.

Trước tiên, gioăng được bố trí giữa hai bề mặt ghép. Sau đó bu lông được đưa qua các lỗ tương ứng trên hai mặt bích và đai ốc được siết lại. Lực siết tạo áp lực lên gioăng, giúp gioăng lấp kín khoảng tiếp xúc giữa hai bề mặt.

Khi đường ống chịu áp lực trong quá trình vận hành, hệ thống bu lông và mặt bích cùng duy trì vị trí ổn định của mối ghép.

Ứng dụng của Mặt Bích Inox JIS10K DN125

Với kích thước DN125, mặt bích inox JIS 10K thường xuất hiện tại các tuyến ống có lưu lượng tương đối lớn và cần kết nối với thiết bị bằng phương pháp mặt bích.

• Đường ống cấp nước: Dùng tại các tuyến ống chính, trạm bơm, hệ thống phân phối và cụm thiết bị xử lý nước.
• Hệ thống PCCC: Có thể sử dụng tại các vị trí kết nối van và thiết bị đường ống sử dụng quy cách JIS 10K phù hợp.
• Nhà máy sản xuất: Kết nối đường ống công nghệ với máy móc, van điều khiển, thiết bị lọc và các cụm xử lý.
• Hệ thống xử lý nước thải: Phù hợp với một số tuyến ống dẫn nước thải và chất lỏng trong hệ thống xử lý.
• Ngành thực phẩm: Inox 304 có khả năng chống gỉ và dễ vệ sinh, thích hợp cho các vị trí kết nối đường ống trong một số dây chuyền sản xuất.
• Hệ thống dầu và khí: Có thể dùng tại những đường ống vận chuyển môi chất tương thích với inox 304 và có thiết bị kết nối theo JIS 10K.

Hướng dẫn lắp đặt Mặt Bích Inox JIS10K DN125

Bước 1: Chuẩn bị

Kiểm tra mặt bích inox DN125, đường ống, gioăng và bộ bu lông. Làm sạch khu vực thi công trước khi lắp.

Bước 2: Đưa mặt bích vào vị trí

Đặt mặt bích lên đầu ống hoặc vị trí kết nối theo đúng phương án thiết kế. Hai mặt bích cần được đặt cân bằng và đối diện nhau.

Bước 3: Căn lỗ bu lông

Xoay chỉnh mặt bích để các lỗ bu lông của hai bên trùng nhau, đồng thời giữ đường ống ở trạng thái thẳng.

Bước 4: Lắp gioăng

Đặt gioăng vào vị trí giữa hai mặt bích. Kiểm tra gioăng không bị gấp, xoắn hoặc lệch khỏi vùng làm kín.

Bước 5: Lắp và siết bu lông

Đưa bu lông qua các lỗ, lắp đai ốc rồi siết sơ bộ. Sau đó siết lần lượt theo đường chéo để lực ép phân bố đều.

Bước 6: Kiểm tra mối nối

Kiểm tra toàn bộ vị trí ghép nối, sau đó tiến hành thử kín hoặc thử áp theo yêu cầu kỹ thuật của hệ thống.

Lưu ý khi sử dụng Mặt Bích Inox JIS10K DN125

• Ưu tiên sử dụng mặt bích và thiết bị kết nối có cùng tiêu chuẩn JIS 10K.
• Gioăng phải được lựa chọn dựa trên loại môi chất và điều kiện vận hành thực tế.
• Bề mặt tiếp xúc cần được giữ sạch trước và trong quá trình lắp đặt.
• Không nên dùng dụng cụ hoặc phương pháp siết gây biến dạng mặt bích.
• Đường ống cần có giá đỡ phù hợp, tránh để toàn bộ trọng lượng đường ống tác động lên mối nối.
• Sau khi đưa hệ thống vào hoạt động nên kiểm tra mối ghép trong giai đoạn vận hành ban đầu.
• Nếu sử dụng trong môi trường hóa chất, cần xác định khả năng tương thích của inox 304 với môi chất trước khi lắp đặt.

Mua Mặt Bích Inox JIS10K DN125 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích inox, van công nghiệp, phụ kiện đường ống và các thiết bị kết nối với nhiều kích thước, tiêu chuẩn khác nhau.

Mặt Bích Inox JIS10K DN125 được cung cấp theo quy cách DN125 – 5 inch – JIS 10K – inox 304, phù hợp với nhiều hệ thống đường ống sử dụng tiêu chuẩn Nhật Bản.
