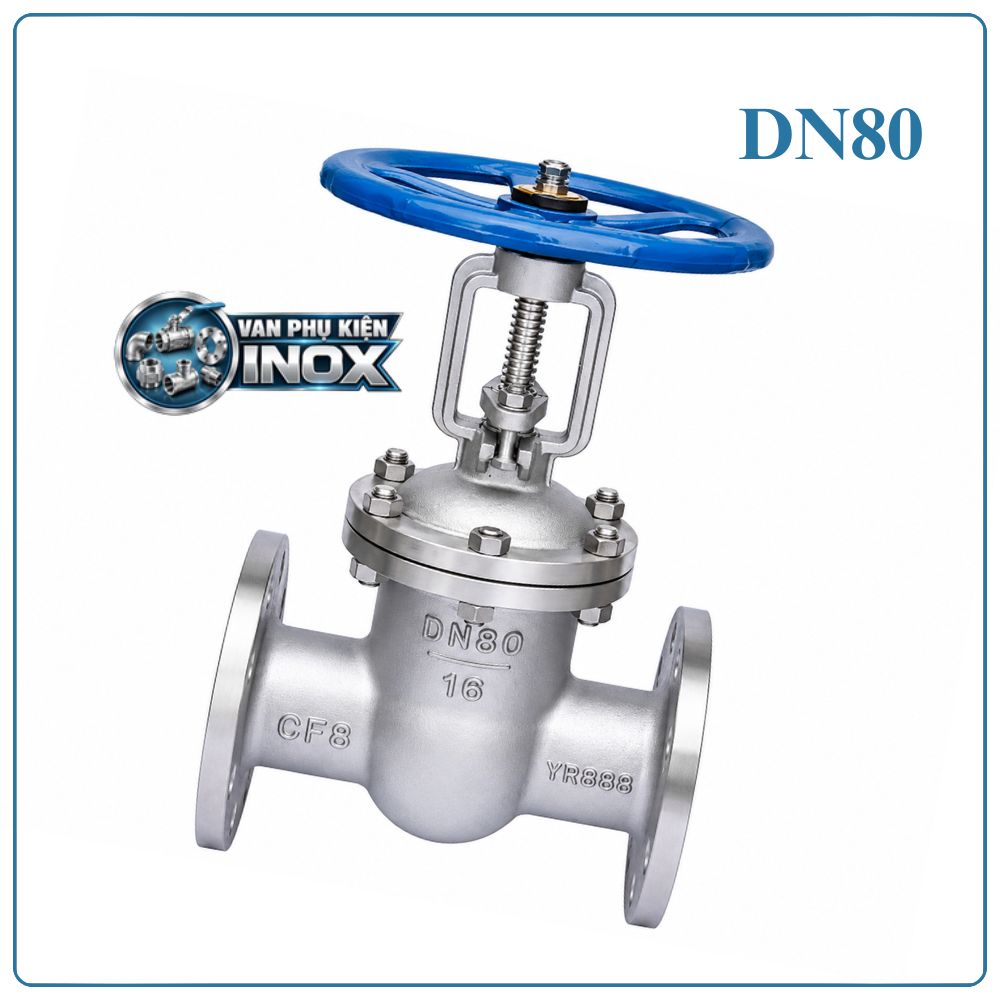

Van Cổng Inox DN80

Van cổng inox DN80 là gì?

Van cổng inox DN80 hay van cửa inox DN80 là dòng van công nghiệp dùng để kiểm soát trạng thái đóng hoặc mở của dòng lưu chất trong đường ống.

Sản phẩm có kích thước DN80 – 3 inch – Φ89 mm, phù hợp với các tuyến ống có đường kính trung bình. Van thường được thiết kế dạng kết nối mặt bích và điều khiển bằng vô lăng, thuận tiện cho việc thao tác trực tiếp tại hệ thống.

Vật liệu inox giúp van có độ bền tốt, hạn chế hiện tượng gỉ sét và phù hợp với các môi trường sử dụng tương thích.

Ưu điểm của van cổng inox DN80

• Kích thước DN80 phổ biến: 3 inch – Φ89 mm, phù hợp nhiều tuyến đường ống kỹ thuật.
• Áp lực PN16: Có thể đáp ứng các hệ thống được thiết kế theo cấp áp lực PN16.
• Khả năng chống ăn mòn tốt: Inox giúp hạn chế oxy hóa trong môi trường nước và môi trường ẩm.
• Đóng ngắt rõ ràng: Cánh van tạo thành vách chắn khi van được đưa về trạng thái đóng.
• Lưu thông thuận lợi khi mở hết: Cánh van được nâng khỏi vùng dòng chảy, hạn chế cản trở lưu chất.
• Mối nối chắc chắn: Kết nối mặt bích phù hợp với đường ống công nghiệp và thuận tiện tháo lắp.
• Vận hành bằng tay đơn giản: Vô lăng cho phép người dùng chủ động kiểm soát van mà không cần nguồn điện.
• Dễ bố trí trong hệ thống: Kích thước DN80 không quá lớn, thuận tiện lắp đặt tại nhiều vị trí kỹ thuật.

Thông số kỹ thuật van cổng inox DN80

Thông số	Chi tiết
Tên sản phẩm	Van cổng inox DN80
Kích thước danh nghĩa	DN80
Kích thước quy đổi	3 inch
Đường kính ngoài ống tham chiếu	Φ89 mm
Kiểu van	Van cổng / van cửa
Vật liệu thân	Inox
Vật liệu cánh	Inox
Vật liệu trục	Inox
Kết nối	Mặt bích
Vận hành	Vô lăng
Áp lực làm việc	PN16
Chức năng	Đóng / mở dòng lưu chất
Môi trường sử dụng	Nước, nước sạch, PCCC, HVAC, nước thải, chất lỏng phù hợp
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng

Các bộ phận cấu thành van cổng inox DN80

Van DN80 được thiết kế từ nhiều chi tiết phối hợp với nhau để đảm bảo khả năng đóng mở và làm kín đường ống.

Thân van

Là phần vỏ chính, tạo khoang lưu thông bên trong và chịu tác động của áp lực dòng lưu chất.

Cửa van

Bộ phận trực tiếp thực hiện nhiệm vụ ngăn hoặc giải phóng dòng chảy. Cửa van được di chuyển theo phương thẳng đứng.

Trục truyền động

Liên kết giữa cửa van và vô lăng, truyền lực để thay đổi vị trí của cửa van.

Nắp van

Được gắn phía trên thân, có nhiệm vụ bảo vệ cơ cấu bên trong và cố định cụm trục.

Gioăng làm kín

Bố trí tại các vị trí cần tạo độ kín, hạn chế hiện tượng rò rỉ khi van đóng hoặc trong quá trình vận hành.

Vô lăng

Là bộ phận điều khiển thủ công. Người vận hành xoay vô lăng để thực hiện thao tác đóng hoặc mở.

Mặt bích kết nối

Nằm ở hai đầu van, dùng để liên kết với đường ống thông qua gioăng và hệ thống bulông.

Cơ chế đóng mở của van cổng DN80

Van cổng inox mặt bích DN80 sử dụng cơ cấu nâng hạ cửa van để thay đổi trạng thái dòng chảy.

Khi mở van, thao tác xoay vô lăng làm trục dịch chuyển và đưa cửa van lên phía trên. Khi cửa van ra khỏi tiết diện dòng chảy, lưu chất được phép đi qua.

Khi đóng, cửa van được đưa xuống vị trí làm kín. Bề mặt cửa tiếp xúc với vị trí làm kín trong thân van, từ đó ngăn dòng lưu chất tiếp tục lưu thông.

Do đặc điểm kết cấu, van cổng nên được sử dụng chủ yếu ở hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

Phạm vi ứng dụng van cổng inox DN80

• Đường ống cấp nước: Van được lắp tại các tuyến cấp nước, đường ống phân phối hoặc vị trí cần tách riêng một đoạn hệ thống để sửa chữa.
• Hệ thống PCCC: Kích thước DN80 phù hợp với nhiều nhánh đường ống chữa cháy, phục vụ việc đóng mở và cô lập khu vực khi cần kiểm tra.
• Hệ thống HVAC: Có thể sử dụng trên các tuyến nước lạnh, nước giải nhiệt và nước tuần hoàn có kích thước tương ứng.
• Trạm xử lý nước: Van được bố trí tại đường ống dẫn nước giữa các bể, thiết bị hoặc khu vực xử lý.
• Nhà máy sản xuất: Sử dụng cho các đường ống vận chuyển chất lỏng phù hợp với vật liệu inox và thông số kỹ thuật của van.
• Hệ thống bơm: Van có thể được lắp tại những vị trí cần cô lập bơm, thiết bị hoặc từng đoạn đường ống phục vụ công tác bảo trì.

Hướng dẫn lắp đặt van cổng inox DN80

Bước 1: Kiểm tra van và đường ống

Đảm bảo đường ống có kích thước phù hợp với DN80 – Φ89 mm, đồng thời kiểm tra cấp áp lực và tiêu chuẩn mặt bích.

Bước 2: Vệ sinh mặt kết nối

Làm sạch hai mặt bích, loại bỏ cặn bẩn, bụi hoặc các vật thể có thể ảnh hưởng đến độ kín.

Bước 3: Căn chỉnh van

Đặt van vào đúng vị trí, đảm bảo hai mặt bích đồng tâm và các lỗ bulông thẳng hàng.

Bước 4: Lắp gioăng

Đặt gioăng vào giữa hai mặt bích. Gioăng cần phù hợp với loại lưu chất, nhiệt độ và cấp áp lực PN16.

Bước 5: Cố định van

Lắp bulông, đai ốc và siết theo thứ tự đối xứng để lực ép phân bố đều quanh mối nối.

Bước 6: Kiểm tra vận hành

Xoay vô lăng để kiểm tra hành trình cửa van. Sau đó cấp lưu chất từ từ và theo dõi toàn bộ vị trí kết nối để phát hiện rò rỉ.

Lưu ý trong quá trình sử dụng

Để van cổng inox DN80 hoạt động ổn định, cần sử dụng đúng phạm vi thiết kế và kiểm tra định kỳ.

• Không sử dụng van để điều tiết lưu lượng liên tục.
• Không cố xoay vô lăng khi cửa van đang bị kẹt.
• Không để áp lực hệ thống vượt quá cấp PN16.
• Kiểm tra gioăng và bộ phận làm kín khi phát hiện rò rỉ.
• Kiểm tra bulông mặt bích định kỳ.
• Đảm bảo khu vực quanh vô lăng có đủ khoảng trống thao tác.
• Trước khi tháo van phải ngắt dòng và xả hết áp lực trong đường ống.

Kinh nghiệm chọn van cổng inox DN80

Khi lựa chọn van cổng DN80, trước tiên cần xác định chính xác kích thước đường ống là DN80 – 3 inch – Φ89 mm.

Tiếp theo, kiểm tra áp lực PN16, tiêu chuẩn mặt bích và vật liệu gioăng. Những yếu tố này phải đồng bộ với hệ thống để đảm bảo mối nối kín và van làm việc ổn định.

Đối với môi trường có khả năng gây ăn mòn, nên lựa chọn mác inox phù hợp với tính chất lưu chất thay vì chỉ dựa vào kích thước van.

Câu hỏi thường gặp về van cổng inox DN80

Van cổng inox DN80 tương đương bao nhiêu inch?

DN80 tương đương 3 inch, đường kính ngoài ống tham chiếu khoảng Φ89 mm.

Van cổng DN80 áp lực PN16 là gì?

PN16 là cấp áp lực danh nghĩa của van. Sản phẩm cần được sử dụng trong điều kiện áp lực phù hợp với thông số thiết kế của hệ thống.

Van cổng inox DN80 dùng cho nước sạch được không?

Có. Van có thể sử dụng cho nước sạch nếu vật liệu inox, gioăng và các thông số kỹ thuật đáp ứng yêu cầu của hệ thống.

Van DN80 có dùng để điều tiết dòng chảy không?

Không nên. Van cổng được thiết kế chủ yếu để đóng hoặc mở dòng lưu chất, không phải loại van chuyên dùng để điều tiết.

Van cổng inox DN80 kết nối bằng gì?

Van thường sử dụng kết nối mặt bích, cố định với đường ống bằng gioăng, bulông và đai ốc.

Đơn vị cung cấp van cổng inox DN80

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van công nghiệp và thiết bị đường ống phục vụ hệ thống cấp nước, PCCC, HVAC, xử lý nước và các công trình công nghiệp.

Van cổng inox DN80 PN16 – 3 inch – Φ89 được lựa chọn theo yêu cầu thực tế về vật liệu, áp lực và môi trường sử dụng.

Hotline: 0964.438.983 – 0961.483.239
