Van Cổng Inox DN50

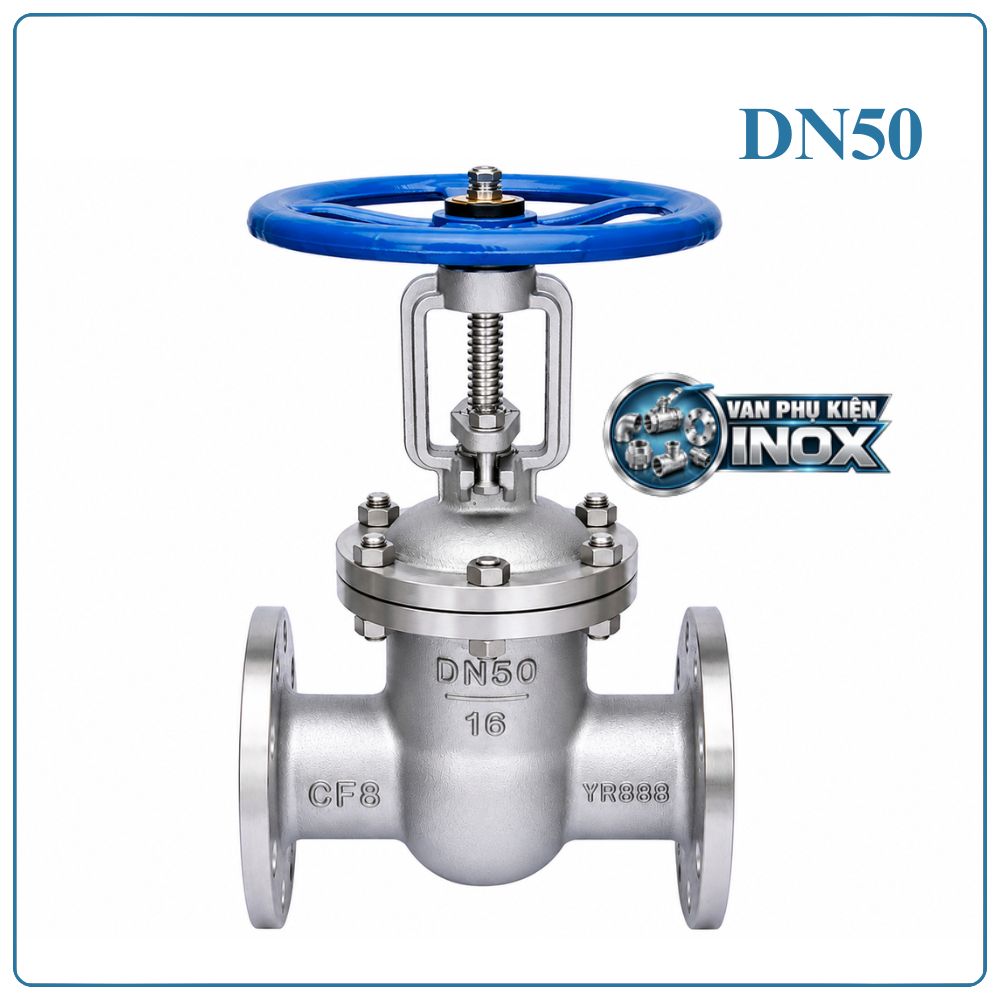

Van cổng inox DN50 là gì?

Van cổng mặt bích inox DN50 hay van cửa inox DN50 là thiết bị được lắp trên đường ống để thực hiện chức năng đóng hoặc mở dòng lưu chất.

Van có kích thước DN50 – 2 inch – Φ60 mm, thuộc nhóm van đường ống phổ biến trong các hệ thống có đường kính vừa và nhỏ. Thiết kế gọn hơn các dòng DN lớn, thuận tiện bố trí tại những vị trí có không gian lắp đặt hạn chế.

Thân van bằng inox giúp sản phẩm có khả năng chống gỉ và chống ăn mòn tốt, phù hợp với nhiều hệ thống sử dụng nước và chất lỏng tương thích.

Ưu điểm của van cổng inox DN50

• Kích thước phổ biến: DN50 – 2 inch – Φ60 mm, dễ lựa chọn cho nhiều tuyến ống.
• Áp lực PN16: Đáp ứng hệ thống có áp suất làm việc phù hợp với cấp PN16.
• Chống ăn mòn: Vật liệu inox giúp hạn chế gỉ sét trong môi trường ẩm và tiếp xúc với nước.
• Đóng mở ổn định: Cơ cấu cổng van cho phép kiểm soát dòng lưu chất rõ ràng.
• Ít cản dòng khi mở hoàn toàn: Cánh van được đưa lên khỏi tiết diện lưu thông.
• Kết nối chắc chắn: Dạng mặt bích phù hợp với hệ thống đường ống công nghiệp.
• Dễ thao tác: Vận hành bằng vô lăng, không yêu cầu nguồn điện hoặc khí nén.
• Bảo trì thuận tiện: Có thể kiểm tra và tháo rời khi cần sửa chữa hệ thống.

Thông số kỹ thuật van cổng inox DN50

Thông số	Chi tiết
Tên sản phẩm	Van cổng inox DN50
Kích thước danh nghĩa	DN50
Kích thước quy đổi	2 inch
Đường kính ngoài ống tham chiếu	Φ60 mm
Kiểu van	Van cổng / van cửa
Vật liệu thân	Inox
Vật liệu cánh	Inox
Vật liệu trục	Inox
Kết nối	Mặt bích
Vận hành	Vô lăng
Áp lực làm việc	PN16
Chức năng	Đóng / mở dòng lưu chất
Môi trường sử dụng	Nước, nước sạch, PCCC, HVAC, nước thải, chất lỏng phù hợp
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng

Cấu tạo van cổng inox DN50

Van cổng inox DN50 có kết cấu gồm các nhóm bộ phận chính:

1. Thân van: Là phần vỏ chính chứa dòng lưu chất và liên kết với đường ống thông qua hai đầu kết nối.
2. Cánh van: Bộ phận trực tiếp đóng hoặc mở đường dẫn bên trong van. Cánh được nâng lên hoặc hạ xuống theo chuyển động của trục.
3. Trục van: Nằm giữa cơ cấu vận hành và cánh van, có nhiệm vụ truyền chuyển động xuống bộ phận đóng mở.
4. Nắp van: Được bố trí phía trên thân, giúp cố định và bảo vệ cụm trục.
5. Gioăng làm kín: Tạo độ kín tại vị trí tiếp xúc giữa cánh van và thân van, hạn chế rò rỉ khi van đóng.
6. Bộ phận chèn kín: Bao quanh khu vực trục, hỗ trợ ngăn lưu chất thoát ra ngoài.
7. Vô lăng: Người vận hành tác động lực xoay trực tiếp lên vô lăng để thực hiện đóng mở van.
8. Mặt bích: Dùng để liên kết van với hai đầu đường ống bằng gioăng và bulông.

Nguyên lý hoạt động của van cổng DN50

Van hoạt động thông qua chuyển động nâng hạ của cánh van.

Khi xoay vô lăng theo chiều mở, trục van đưa cánh van đi lên. Khi cánh được nâng khỏi vị trí chắn dòng, lưu chất có thể lưu thông qua van.

Khi xoay theo chiều đóng, cánh van di chuyển xuống và ép vào vị trí làm kín, từ đó ngăn dòng lưu chất.

Van cổng inox mặt bích DN50 thích hợp nhất khi sử dụng ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn, không nên dùng như van điều tiết lưu lượng trong thời gian dài.

Van cổng inox DN50 được ứng dụng ở đâu?

• Hệ thống cấp nước: Sử dụng trên các tuyến ống cấp nước trong nhà máy, tòa nhà, khu dân cư hoặc công trình dân dụng.
• Hệ thống PCCC: DN50 có thể được bố trí tại các nhánh đường ống chữa cháy hoặc vị trí cần cô lập từng khu vực của hệ thống.
• Hệ thống HVAC: Ứng dụng trên các đường ống nước lạnh, nước nóng hoặc nước tuần hoàn có kích thước phù hợp.
• Hệ thống xử lý nước: Dùng tại đường ống dẫn nước giữa các thiết bị, bể chứa hoặc khu vực xử lý.
• Đường ống công nghiệp: Có thể sử dụng để đóng mở các tuyến vận chuyển chất lỏng tương thích với vật liệu inox.

Hướng dẫn lắp đặt van cổng inox DN50

Bước 1: Kiểm tra kích thước

Đảm bảo van DN50 phù hợp với đường ống 2 inch – Φ60 mm và hai mặt bích có cùng tiêu chuẩn kết nối.

Bước 2: Làm sạch mặt bích

Vệ sinh bề mặt tiếp xúc, loại bỏ bụi bẩn, cặn hoặc dị vật có thể ảnh hưởng đến độ kín.

Bước 3: Đặt gioăng

Đặt gioăng đúng tâm giữa hai mặt bích. Gioăng cần phù hợp với môi trường, nhiệt độ và áp lực PN16.

Bước 4: Lắp van

Đưa van vào đúng vị trí, căn chỉnh các lỗ bulông rồi lắp bulông và đai ốc.

Bước 5: Siết bulông

Siết lần lượt theo đường chéo để lực ép phân bố đều, tránh làm lệch gioăng.

Bước 6: Kiểm tra

Xoay vô lăng để kiểm tra khả năng đóng mở. Sau khi hoàn tất, cấp áp từ từ và kiểm tra các vị trí kết nối xem có rò rỉ hay không.

Lưu ý khi sử dụng van cổng inox DN50

• Sử dụng trong phạm vi PN16 và điều kiện nhiệt độ phù hợp.
• Không nên dùng van để điều tiết lưu lượng liên tục.
• Không dùng lực quá mạnh khi vô lăng khó xoay.
• Kiểm tra gioăng và bộ phận làm kín định kỳ.
• Đảm bảo đường ống được cố định chắc chắn trước khi vận hành.
• Khi tháo van cần ngắt dòng và xả áp hoàn toàn.
• Kiểm tra rò rỉ tại mặt bích sau khi hệ thống bắt đầu vận hành.

Cách lựa chọn van cổng inox DN50 phù hợp

Khi lựa chọn van DN50, cần kiểm tra đồng thời kích thước, áp lực, vật liệu và kiểu kết nối.

Đường ống cần phù hợp với DN50 – 2 inch – Φ60 mm. Với hệ thống có áp lực yêu cầu đến cấp PN16, lựa chọn van PN16 tương ứng.

Ngoài ra, cần xác định loại lưu chất, nhiệt độ làm việc và vật liệu gioăng để lựa chọn cấu hình van phù hợp. Đối với hệ thống lắp đặt ngoài trời hoặc môi trường có tính ăn mòn, cần đặc biệt chú ý đến vật liệu inox.

Câu hỏi thường gặp về van cổng inox DN50

Van cổng inox DN50 là bao nhiêu inch?

Van cổng inox DN50 tương đương 2 inch, với đường kính ngoài ống tham chiếu khoảng Φ60 mm.

Van cổng DN50 chịu áp lực bao nhiêu?

Model trong bài có cấp áp lực PN16, phù hợp với hệ thống được thiết kế trong phạm vi áp lực tương ứng.

Van DN50 có dùng cho nước sạch được không?

Có. Van có thể sử dụng cho nước sạch nếu vật liệu inox, gioăng và các thông số của sản phẩm đáp ứng yêu cầu hệ thống.

Van cổng inox DN50 có điều tiết lưu lượng không?

Không nên. Van cổng chủ yếu thực hiện chức năng đóng hoặc mở dòng chảy, không thích hợp để điều tiết lưu lượng thường xuyên.

Van cổng DN50 kết nối bằng mặt bích được không?

Có. Van sử dụng kết nối mặt bích, cần lựa chọn đúng tiêu chuẩn và kích thước mặt bích của đường ống.

Địa chỉ cung cấp van cổng inox DN50

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van công nghiệp và thiết bị đường ống phục vụ các hệ thống cấp nước, PCCC, HVAC, xử lý nước và công nghiệp.

Van cổng inox DN50 PN16 – 2 inch – Φ60 được lựa chọn theo yêu cầu về vật liệu, áp lực và môi trường sử dụng.
