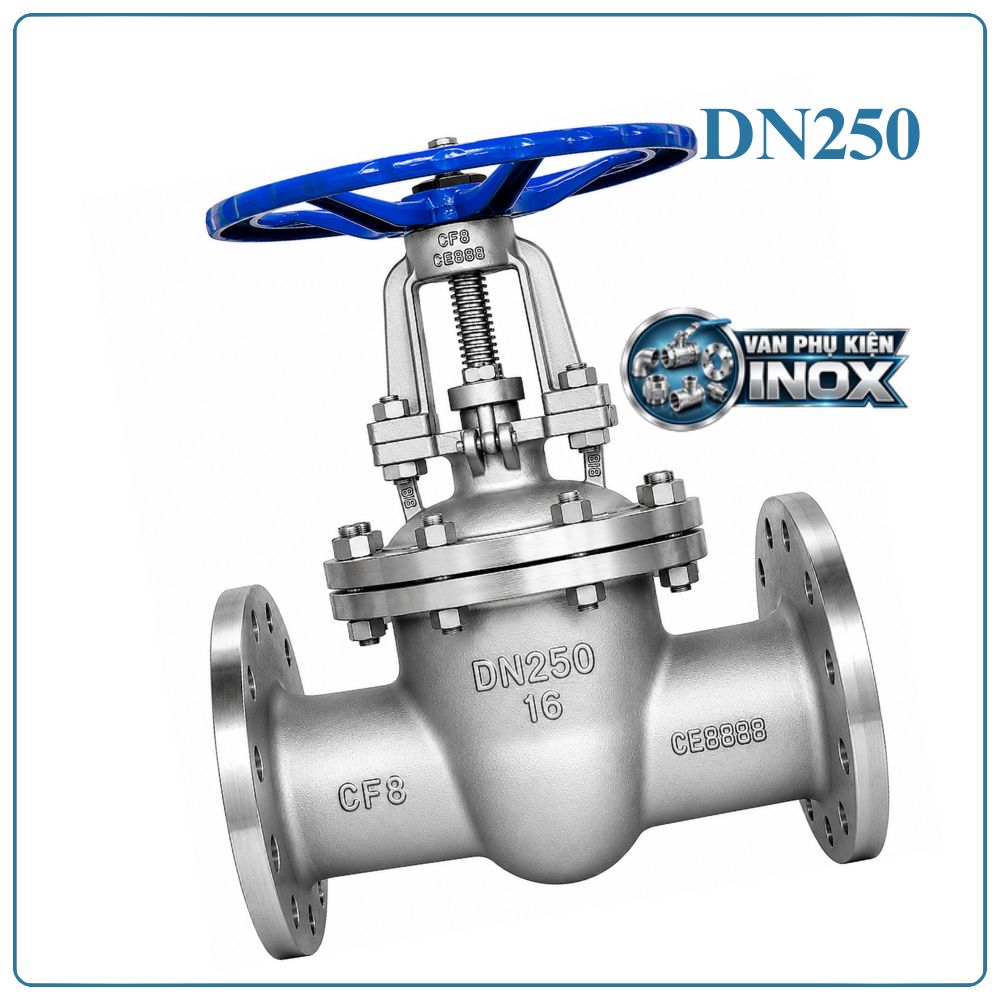

Van Cổng Inox DN250

Van cổng inox DN250 là gì?

Van cổng inox DN250 hay còn gọi là van cửa inox DN250 là thiết bị được lắp đặt trên đường ống nhằm thực hiện chức năng đóng hoặc mở dòng lưu chất.

Van có kích thước danh nghĩa DN250, tương đương 10 inch, đường kính ngoài ống tham chiếu khoảng Φ273 mm. Đây là kích thước thường được sử dụng trên các tuyến ống chính, đường ống cấp nước hoặc hệ thống công nghiệp có lưu lượng lớn.

Thân van và các chi tiết tiếp xúc với môi trường làm việc được chế tạo bằng inox tùy theo từng model. Vật liệu này giúp van có khả năng chống oxy hóa, hạn chế gỉ sét và phù hợp với nhiều môi trường sử dụng.

Van cổng inox DN250 thường sử dụng kết nối mặt bích, tạo liên kết chắc chắn với đường ống và thuận tiện khi cần tháo van để bảo dưỡng.

Ưu điểm của van cổng inox DN250

• Chống ăn mòn tốt: Vật liệu inox giúp van hạn chế gỉ sét, phù hợp với môi trường nước và các hệ thống có độ ẩm cao.
• Dùng cho đường ống lớn: Kích thước DN250 – 10 inch – Φ273 mm đáp ứng các tuyến ống có lưu lượng lớn.
• Dòng chảy ít bị cản trở: Khi van mở hoàn toàn, cửa van không nằm trực tiếp trong tiết diện dòng chảy.
• Đóng mở chắc chắn: Cấu tạo cánh cổng tạo khả năng ngăn dòng hiệu quả khi van ở trạng thái đóng.
• Kết nối mặt bích bền vững: Phù hợp với đường ống công nghiệp và các hệ thống yêu cầu liên kết chắc chắn.
• Dễ bảo trì: Kết cấu van cho phép kiểm tra, tháo lắp và bảo dưỡng các bộ phận khi cần thiết.
• Tuổi thọ cao: Nếu lựa chọn đúng vật liệu, áp lực và môi trường làm việc, van có thể hoạt động ổn định trong thời gian dài.

Thông số kỹ thuật van cổng inox DN250

Thông số	Chi tiết
Tên sản phẩm	Van cổng inox DN250
Kích thước danh nghĩa	DN250
Kích thước quy đổi	10 inch
Đường kính ngoài ống tham chiếu	Φ273 mm
Kiểu van	Van cổng / van cửa
Vật liệu thân	Inox
Vật liệu cánh	Inox
Vật liệu trục	Inox
Kiểu kết nối	Mặt bích
Phương thức vận hành	Tay quay vô lăng
Cơ chế đóng mở	Cánh van nâng hạ
Môi trường sử dụng	Nước, nước sạch, nước thải, PCCC, HVAC, chất lỏng công nghiệp
Kiểu lắp đặt	Ngang hoặc đứng tùy hệ thống
Áp lực làm việc	Tùy model
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng

Cấu tạo van cổng inox DN250

Van cổng inox DN250 được tạo thành từ nhiều bộ phận liên kết với nhau, mỗi chi tiết đảm nhiệm một chức năng riêng:

• Thân van: Bộ phận chính chứa cánh van và chịu áp lực của dòng lưu chất.
• Cánh van: Có dạng cửa/cổng, thực hiện nhiệm vụ ngăn hoặc cho dòng lưu chất đi qua.
• Trục van: Truyền chuyển động từ bộ phận vận hành đến cánh van.
• Nắp van: Che chắn và bảo vệ cơ cấu bên trong van.
• Gioăng làm kín: Tạo độ kín tại vị trí tiếp xúc giữa các bề mặt làm kín.
• Vô lăng: Bộ phận dùng để điều khiển van bằng tay.
• Bộ phận làm kín trục: Hạn chế rò rỉ lưu chất tại vị trí trục đi qua nắp van.
• Mặt bích kết nối: Dùng để liên kết van với hai đầu đường ống.

Đối với kích thước DN250, thân van và các chi tiết kết nối cần có độ chắc chắn phù hợp với điều kiện áp lực và lưu lượng của hệ thống.

Nguyên lý hoạt động của van cổng DN250

Van cổng inox DN250 hoạt động dựa trên chuyển động lên xuống của cánh van.

Khi xoay vô lăng theo chiều mở, trục van truyền lực làm cánh van từ từ nâng lên. Khi cánh van được đưa lên khỏi vị trí chắn dòng, lưu chất có thể đi qua tiết diện van.

Khi xoay vô lăng theo chiều đóng, cánh van di chuyển xuống và tiếp xúc với bề mặt làm kín. Khi đạt đến vị trí cuối hành trình, dòng lưu chất được ngăn lại.

Van cổng phù hợp nhất với nhiệm vụ đóng hoặc mở hoàn toàn. Không nên sử dụng van như một thiết bị điều tiết lưu lượng liên tục vì dòng chảy qua cửa van ở trạng thái mở một phần có thể gây ảnh hưởng đến bề mặt làm kín và tuổi thọ thiết bị.

Ứng dụng của van cổng inox DN250

Nhờ kích thước lớn và khả năng kết nối chắc chắn, van cổng inox DN250 được sử dụng trong nhiều hệ thống đường ống:

Hệ thống cấp nước

Lắp đặt trên các tuyến ống cấp nước chính, đường ống phân phối và khu vực trạm bơm để thực hiện đóng mở hoặc cô lập từng đoạn đường ống.

Hệ thống PCCC

Sử dụng tại các tuyến ống cấp nước chữa cháy có kích thước lớn, hỗ trợ cô lập đường ống khi kiểm tra và bảo trì hệ thống.

Hệ thống xử lý nước

Có thể lắp đặt tại đường ống dẫn nước, bể xử lý, trạm xử lý nước sạch hoặc nước thải tùy theo vật liệu và cấu hình van.

Hệ thống HVAC

Ứng dụng trên các tuyến nước lạnh, nước giải nhiệt và đường ống tuần hoàn của hệ thống điều hòa trung tâm.

Nhà máy và khu công nghiệp

Sử dụng để đóng mở các tuyến đường ống vận chuyển nước và những loại chất lỏng tương thích với vật liệu inox.

Trạm bơm

Van có thể được bố trí trên đường ống hút, đường ống đẩy hoặc các vị trí cần cô lập thiết bị phục vụ công tác bảo dưỡng.

Hướng dẫn lắp đặt van cổng inox DN250

Do van DN250 có kích thước và trọng lượng lớn, quá trình lắp đặt cần được thực hiện cẩn thận và đúng kỹ thuật.

Bước 1: Kiểm tra van và đường ống

Kiểm tra kích thước DN250, tiêu chuẩn mặt bích, cấp áp lực và tình trạng thực tế của van. Hai mặt bích đường ống phải tương thích với mặt bích của van.

Bước 2: Vệ sinh đường ống

Làm sạch bụi bẩn, cặn, dầu mỡ và các vật thể có thể ảnh hưởng đến bề mặt làm kín. Kiểm tra độ phẳng và vị trí đồng tâm của hai mặt bích.

Bước 3: Đưa van vào vị trí

Sử dụng thiết bị nâng phù hợp để đưa van vào giữa hai mặt bích. Không dùng vô lăng hoặc trục van làm điểm treo vì có thể gây hư hỏng cơ cấu vận hành.

Bước 4: Lắp gioăng

Đặt gioăng đúng vị trí giữa hai mặt bích. Gioăng phải có kích thước và vật liệu phù hợp với áp lực, nhiệt độ và loại lưu chất.

Bước 5: Siết bulông

Lắp bulông và đai ốc, sau đó siết theo thứ tự đối xứng. Không nên siết lệch một phía vì có thể làm gioăng bị lệch hoặc ảnh hưởng đến độ kín.

Bước 6: Kiểm tra đóng mở

Vận hành vô lăng để kiểm tra hành trình của cánh van. Quá trình đóng mở cần diễn ra ổn định, không bị kẹt hoặc phát sinh tiếng động bất thường.

Bước 7: Kiểm tra sau lắp đặt

Tiến hành thử áp hoặc cho hệ thống hoạt động từng bước. Kiểm tra thân van, vị trí kết nối mặt bích và khu vực trục van để đảm bảo không xảy ra rò rỉ.

Lưu ý khi sử dụng van cổng inox DN250

Để van hoạt động ổn định, cần sử dụng đúng mục đích thiết kế và điều kiện kỹ thuật.

• Không nên dùng van để điều tiết lưu lượng trong thời gian dài.
• Không tác động lực quá lớn lên vô lăng khi van bị kẹt.
• Kiểm tra định kỳ tình trạng gioăng và bộ phận làm kín trục.
• Kiểm tra bulông mặt bích sau thời gian vận hành.
• Đảm bảo áp lực và nhiệt độ thực tế không vượt quá giới hạn của model.
• Khi bảo dưỡng phải cô lập áp suất và xả lưu chất trong đường ống trước khi tháo van.

Câu hỏi thường gặp về van cổng inox DN250

Van cổng inox DN250 tương đương bao nhiêu inch?

DN250 tương đương 10 inch. Với hệ thống ống thép thông dụng, đường kính ngoài ống tham chiếu khoảng Φ273 mm.

Van cổng inox DN250 dùng để làm gì?

Van chủ yếu dùng để đóng hoặc mở dòng lưu chất trên các tuyến ống lớn, phổ biến trong cấp nước, PCCC, xử lý nước, HVAC và công nghiệp.

Van cổng DN250 có điều tiết lưu lượng được không?

Không nên. Van cổng được thiết kế chủ yếu cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn, không phù hợp để điều tiết lưu lượng liên tục.

Van cổng inox DN250 kết nối bằng gì?

Dòng DN250 thường sử dụng kết nối mặt bích, giúp tạo liên kết chắc chắn và thuận tiện cho quá trình tháo lắp bảo trì.

Van cổng inox DN250 có chống gỉ không?

Có. Vật liệu inox có khả năng chống oxy hóa và chống ăn mòn tốt hơn nhiều vật liệu thép thông thường. Tuy nhiên, mức độ chống ăn mòn thực tế còn phụ thuộc vào mác inox và môi trường lưu chất.

Địa chỉ cung cấp van cổng inox DN250

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các dòng van công nghiệp và thiết bị đường ống phục vụ hệ thống cấp nước, PCCC, HVAC, xử lý nước và sản xuất công nghiệp.

Với nhu cầu van cổng inox DN250 – DN250 10 inch – Φ273, khách hàng nên cung cấp thông tin về môi trường sử dụng, áp lực, tiêu chuẩn mặt bích và số lượng cần mua để được tư vấn chính xác.
