Van Cổng Inox DN300

Van cổng inox DN300 là gì?

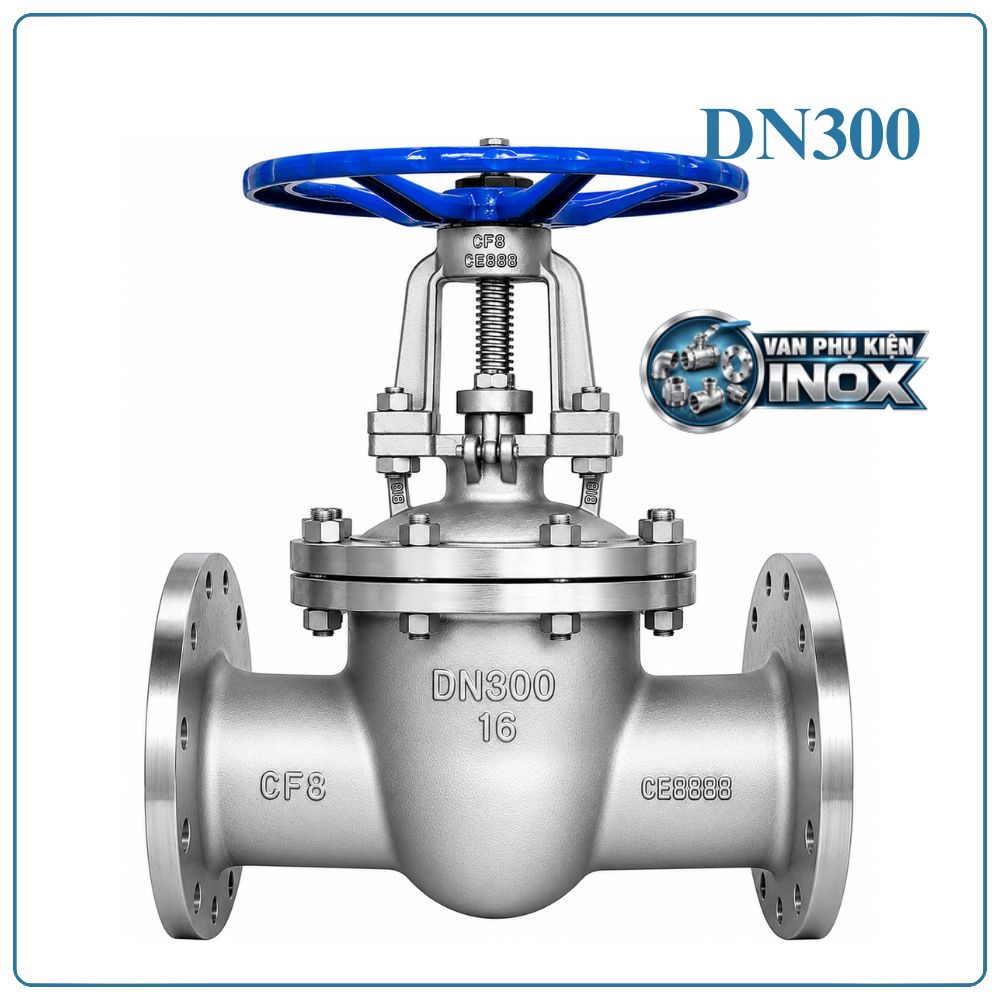

Van cổng inox mặt bích DN300 hay van cửa inox DN300 là thiết bị dùng để đóng hoặc mở dòng lưu chất trên đường ống có kích thước danh nghĩa DN300 – 12 inch – Φ324 mm.

Van có thân bằng inox, kết nối mặt bích và vận hành bằng vô lăng. Sản phẩm phù hợp với các hệ thống yêu cầu khả năng chống ăn mòn và cần cô lập dòng chảy trên đường ống lớn.

Ưu điểm của van cổng inox DN300

• Kích thước DN300 lớn: Phù hợp với các tuyến ống chính có lưu lượng cao.
• Chống gỉ tốt: Vật liệu inox hạn chế oxy hóa trong môi trường nước và điều kiện ẩm.
• Khả năng đóng ngắt hiệu quả: Cánh van tạo vị trí chắn dòng rõ ràng khi đóng.
• Dòng chảy thông thoáng: Khi mở hoàn toàn, cánh van được nâng lên khỏi vùng lưu chất.
• Kết nối chắc chắn: Mặt bích giúp van liên kết ổn định với đường ống.
• Độ bền cao: Kết cấu phù hợp cho các hệ thống vận hành thường xuyên.
• Thuận tiện bảo trì: Có thể tháo rời van khỏi đường ống khi cần kiểm tra hoặc sửa chữa.

Thông số kỹ thuật van cổng inox DN300

Thông số	Chi tiết
Tên sản phẩm	Van cổng inox DN300
Kích thước	DN300
Quy đổi	12 inch
Đường kính ngoài ống tham chiếu	Φ324 mm
Kiểu van	Van cổng / van cửa
Thân van	Inox
Cánh van	Inox
Trục van	Inox
Kết nối	Mặt bích
Vận hành	Vô lăng
Chức năng	Đóng / mở dòng chảy
Môi trường	Nước, nước sạch, PCCC, HVAC, nước thải, chất lỏng phù hợp
Áp lực làm việc	PN16
Nhiệt độ làm việc	Theo vật liệu gioăng

Lưu ý: DN300 là kích thước danh nghĩa. Với đường ống thép thông dụng, đường kính ngoài tham chiếu là Φ324 mm, không phải Φ300 mm.

Cấu tạo van cổng inox DN300 gồm những gì?

Có thể hình dung van qua các bộ phận chính dưới đây:

Bộ phận	Vai trò
Thân van	Bao bọc khoang dòng chảy, chịu áp lực và liên kết với đường ống
Cánh cổng	Thực hiện nhiệm vụ chắn hoặc giải phóng dòng lưu chất
Trục van	Truyền chuyển động từ vô lăng đến cánh van
Nắp van	Che chắn cụm cơ cấu phía trên thân van
Gioăng làm kín	Hạn chế rò rỉ tại vị trí tiếp xúc của các bề mặt làm kín
Bộ chèn trục	Tăng khả năng kín quanh khu vực trục van
Vô lăng	Tạo lực xoay để điều khiển đóng mở
Mặt bích	Liên kết van với hai đầu đường ống
Bulông – đai ốc	Cố định mối ghép mặt bích

Nguyên lý hoạt động của van cổng DN300

Khi người vận hành xoay vô lăng, chuyển động được truyền xuống trục van và làm cánh cổng di chuyển theo phương thẳng đứng.

Ở trạng thái mở, cánh van được nâng lên, giải phóng tiết diện bên trong để lưu chất đi qua. Khi đóng, cánh van hạ xuống vị trí làm kín và ngăn dòng chảy.

Van cổng thích hợp nhất với hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên duy trì van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng.

Ứng dụng thực tế của van cổng inox DN300

Hệ thống cấp nước

Van được lắp trên đường ống cấp nước chính, tuyến phân phối hoặc khu vực trạm bơm nhằm kiểm soát và cô lập từng đoạn đường ống.

Hệ thống phòng cháy chữa cháy

DN300 đáp ứng những tuyến ống PCCC có lưu lượng lớn, hỗ trợ ngắt từng khu vực khi kiểm tra và bảo trì.

Nhà máy xử lý nước

Van có thể bố trí tại các đường ống dẫn nước giữa bể chứa, cụm xử lý và khu vực thiết bị.

Hệ thống HVAC

Được sử dụng tại các tuyến nước tuần hoàn, nước giải nhiệt hoặc các đường ống kích thước lớn trong hệ thống điều hòa trung tâm.

Đường ống công nghiệp

Ứng dụng trong nhà máy, khu công nghiệp và các hệ thống vận chuyển chất lỏng phù hợp với vật liệu inox.

Trạm bơm

Lắp đặt tại những vị trí cần ngắt dòng để phục vụ việc tháo bơm, kiểm tra thiết bị hoặc bảo dưỡng đường ống.

Hướng dẫn lắp đặt van cổng inox DN300

Với kích thước DN300, cần chú ý đến việc căn chỉnh đường ống và sử dụng thiết bị nâng phù hợp trong quá trình thi công.

Bước 1: Kiểm tra trước khi lắp

Đối chiếu kích thước DN300, tiêu chuẩn mặt bích, áp lực làm việc và khoảng cách lắp đặt.

Bước 2: Chuẩn bị hai đầu ống

Làm sạch mặt bích, loại bỏ bụi bẩn, cặn hoặc ba via. Hai mặt bích cần nằm đúng tâm và không bị cong vênh.

Bước 3: Đặt van

Đưa van vào giữa hai mặt bích bằng thiết bị nâng phù hợp. Không nâng van bằng vô lăng hoặc trục.

Bước 4: Lắp gioăng

Đặt gioăng đúng tâm, đảm bảo kích thước và vật liệu gioăng phù hợp với hệ thống.

Bước 5: Cố định mặt bích

Đưa bulông qua các lỗ liên kết và siết lần lượt theo đường chéo để lực ép phân bố đồng đều.

Bước 6: Chạy thử

Thao tác vô lăng để kiểm tra hành trình đóng mở. Sau đó tiến hành cấp áp từ từ và kiểm tra toàn bộ các vị trí kết nối.

Những điều cần chú ý khi vận hành

Để hạn chế sự cố trong quá trình sử dụng, cần lưu ý:

• Không dùng van cổng để điều tiết lưu lượng liên tục.
• Không cố dùng lực quá mạnh khi vô lăng bị kẹt.
• Kiểm tra tình trạng gioăng và bộ phận làm kín định kỳ.
• Theo dõi các vị trí mặt bích để phát hiện rò rỉ.
• Không để áp lực hệ thống vượt quá thông số cho phép của van.
• Khi tháo van phải ngắt nguồn lưu chất và xả hết áp lực trong đường ống.
• Đảm bảo khu vực quanh vô lăng có đủ không gian để thao tác.

Cách chọn van cổng inox DN300 phù hợp

Khi lựa chọn van cổng inox DN300, ngoài kích thước cần xem xét đồng thời các yếu tố sau:

Vật liệu: Chọn mác inox phù hợp với loại lưu chất và môi trường làm việc.

Áp lực: Cấp áp lực của van phải đáp ứng hoặc cao hơn áp lực thiết kế của hệ thống.

Mặt bích: Kiểm tra tiêu chuẩn, kích thước và khoảng cách lỗ bulông để đảm bảo tương thích với đường ống.

Gioăng: Lựa chọn vật liệu làm kín dựa trên nhiệt độ và đặc tính của lưu chất.

Kiểu vận hành: Xác định nhu cầu sử dụng vô lăng hoặc bộ truyền động nếu hệ thống yêu cầu điều khiển từ xa.

Việc kiểm tra đầy đủ các yếu tố trên giúp hạn chế tình trạng lựa chọn sai van hoặc phát sinh khó khăn khi thi công.

Câu hỏi thường gặp về van cổng inox DN300

Van cổng inox DN300 tương đương bao nhiêu inch?

Van cổng DN300 tương đương 12 inch. Đường kính ngoài ống tham chiếu phổ biến là Φ324 mm.

DN300 có phải Φ300 không?

Không. DN300 là đường kính danh nghĩa. Đối với đường ống thép thông dụng, đường kính ngoài thường được tham chiếu là Φ324 mm.

Van cổng DN300 dùng cho nước được không?

Có. Van có thể sử dụng cho nước sạch, nước cấp, PCCC hoặc các loại chất lỏng phù hợp với vật liệu inox và gioăng của từng model.

Van DN300 có dùng để điều chỉnh lưu lượng không?

Không nên. Van cổng được thiết kế chủ yếu để đóng hoặc mở dòng chảy, không phải thiết bị điều tiết lưu lượng.

Van cổng inox DN300 kết nối như thế nào?

Van thường sử dụng kết nối mặt bích, liên kết với đường ống thông qua gioăng, bulông và đai ốc.

Địa chỉ cung cấp van cổng inox DN300

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van công nghiệp và phụ kiện đường ống phục vụ hệ thống cấp nước, PCCC, HVAC, xử lý nước và công nghiệp.

Van cổng inox DN300 – 12 inch – Φ324 được lựa chọn theo yêu cầu về vật liệu, áp lực, tiêu chuẩn kết nối và môi trường sử dụng.

Hotline: 0964.438.983 – 0961.483.239
